Cylindre à tige de guidage mince et compact série MGP | Cylindre pneumatique très rigide sans rotation

Marque : SOLH par Richge Technology

Présentation du produit et caractéristiques structurelles

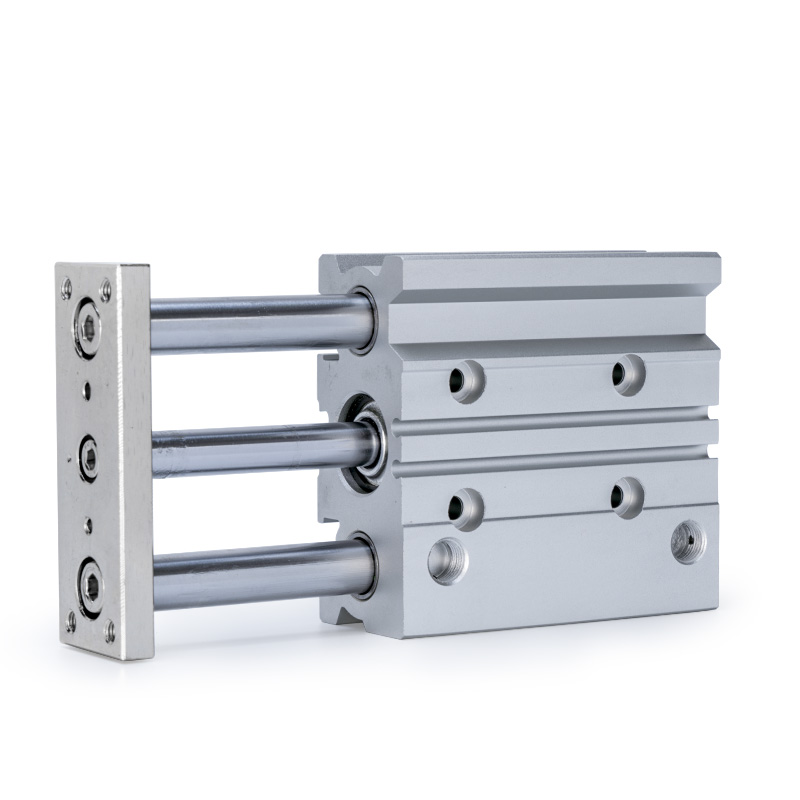

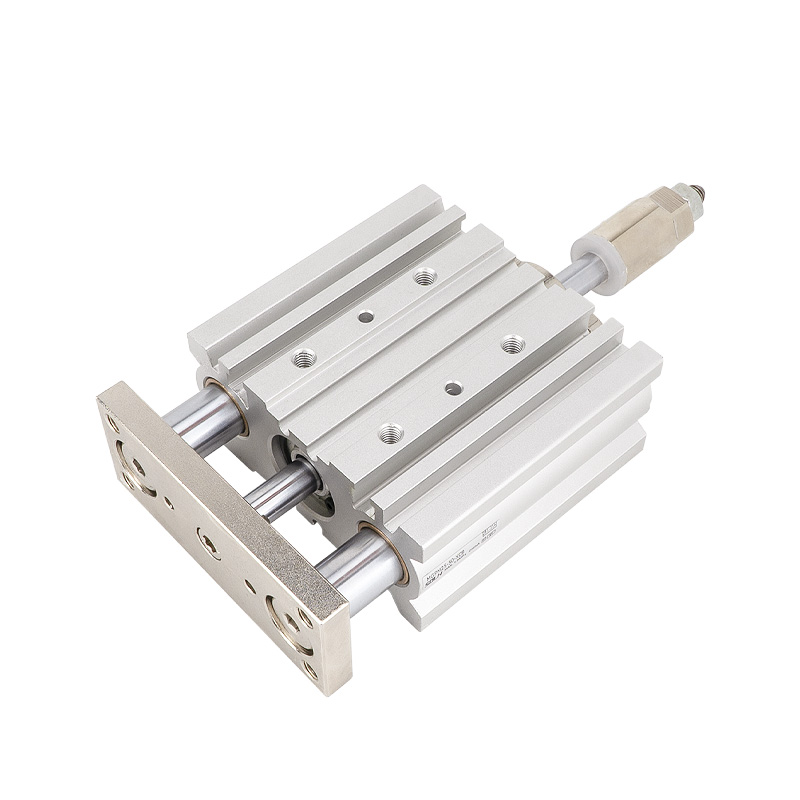

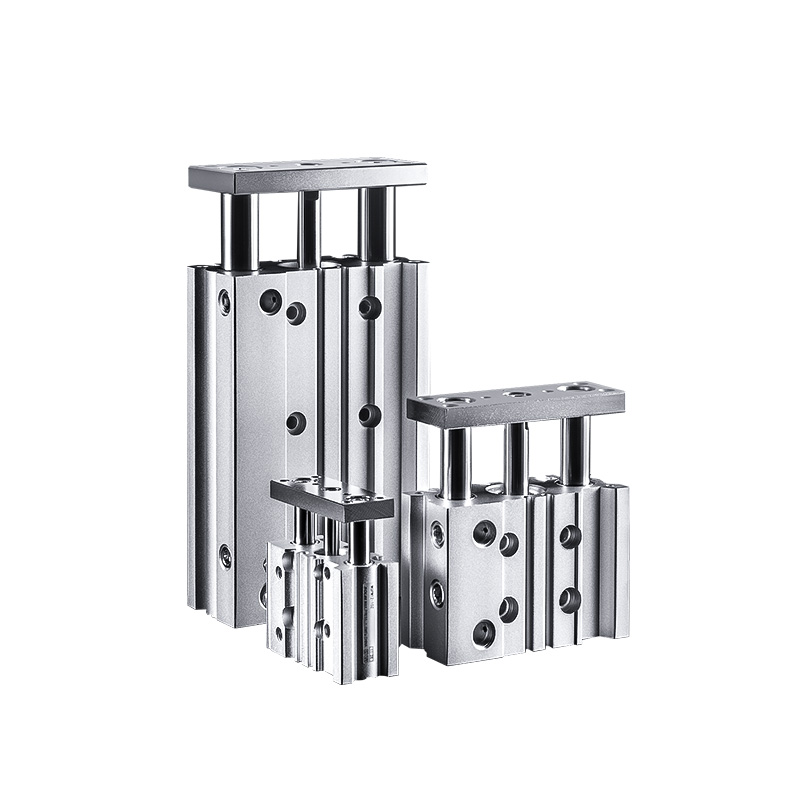

     La série SOLH MGP est un vérin à double tige de guidage de type mince à haute rigidité intégrant un corps de vérin, des tiges de guidage doubles et des roulements de précision. Doté de performances anti-torsion intégrées et d’une forte résistance aux charges latérales, il ne nécessite aucun mécanisme de guidage externe. Avec un corps plat ultra-mince et une conception légère (poids réduit de 17 % à 24 % par rapport aux cylindres conventionnels), il s'adapte parfaitement aux configurations d'automatisation compactes pour les scénarios de pressage, de positionnement, de levage et de transfert de pièces. Trois types de roulements interchangeables couvrent des conditions de travail intensives, à grande vitesse et d'ultra-précision, réalisant des solutions d'entraînement linéaire universelles complètes.

Avantages structurels fondamentaux

• Conception de tige de guidage coaxiale double: Le piston et les doubles tiges de guidage adoptent une disposition coaxiale intégrée pour assurer un fonctionnement synchrone, éliminant efficacement la déviation et la torsion pendant le mouvement et améliorant considérablement la rigidité et la stabilité globales.

• Mise en mémoire tampon multi-types en option: Tampons en caoutchouc standard à double extrémité pour un fonctionnement stable conventionnel ; tampon à coussin d'air en option (type AZ, disponible pour un alésage ≥20 mm) pour éliminer les impacts rigides lors de mouvements cycliques à grande vitesse et à forte charge.

• Corps léger ultra fin: La structure fine et plate optimisée permet d'économiser de l'espace d'installation et de réduire le poids total de l'équipement, adaptée à la conception d'équipements automatisés compacts hautement intégrés.

• Rainure magnétique intégrée: Rainure de tige de guidage réservée pour l'installation directe d'un interrupteur magnétique sans supports supplémentaires, permettant une configuration simple et soignée du retour de signal de position.

Trois sous-séries principales (classification des roulements et base de sélection des clés)

     La série MGP est divisée en trois sous-modèles basés sur des structures de roulements internes, couvrant des scénarios d'ultra-précision à faible friction, haute vitesse, résistant à l'usure et sans jeu, qui constituent la base essentielle d'une sélection rapide de modèles.

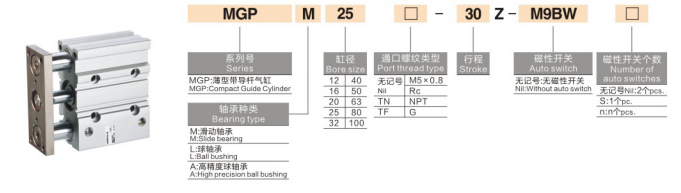

Règles complètes de dénomination des modèles

Exemple de modèle : MGPM20-50Z-M9B

1.Définition du segment de code

• Code de série: MGP + suffixe de roulement (M/L/A), représentant un cylindre à double tige de guidage de type fin avec différentes configurations de roulements

• Taille d'alésage: 12/16/20/25/32/40/50/63/80/100 (mm, spécifications standard industrielles complètes)

• Longueur de course: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (gamme de course complète standard)

• Configuration du tampon et de l'anneau magnétique

￮ Z: Type standard, tampon en caoutchouc à double extrémité + anneau magnétique intégré, compatible avec l'installation d'un interrupteur magnétique

￮ AZ: Type tampon à coussin d'air (uniquement pour alésage ≥20 mm), résiste efficacement aux chocs lors d'un fonctionnement à grande vitesse et sous forte charge

￮ Pas de suffixe: Sans anneau magnétique, l'interrupteur magnétique ne peut pas être installé

• Interrupteur magnétique: Modèles M9B, A93, D-M9N et autres en option, directement installés dans les rainures de la tige de guidage sans supports de montage

2. Exemples de commandes typiques

• MGPM20-50Z : alésage 20 mm, course 50 mm, roulement coulissant, tampon en caoutchouc standard avec anneau magnétique

• MGPL25-100Z-A93 : alésage de 25 mm, course de 100 mm, type à roulement à billes haute vitesse, avec interrupteur magnétique A93

• MGPA32-75AZ : alésage de 32 mm, course de 75 mm, roulement de haute précision, tampon à coussin d'air pour un fonctionnement anti-impact de haute précision

Paramètres techniques généraux de base

(Conditions de test standard : température normale de 20 ℃, pression de service nominale)

• Mode de fonctionnement: Mouvement alternatif double effet

• Plage de pression de service: 0,12 ~ 1,0MPa ; Pression de démarrage minimale : 0,1 MPa

• Pression de preuve: 1,5MPa

• Température ambiante: -10 ℃ ~ 60 ℃ (environnement sans glace requis)

• Vitesse de fonctionnement: 50~500 mm/s (MGPL max 500 mm/s ; MGPM/MGPA max 400 mm/s)

• Mode tampon: Tampon en caoutchouc standard à double extrémité ; tampon à coussin d'air en option pour un alésage de 20 ~ 100 mm

• Précision sans rotation: MGPM ±0,05~0,07 mm ; MGPL ±0,03 ~ 0,05 mm ; MGPA ±0,01 mm

Spécification de la taille du port

• Alésage 12/16 mm : M5 × 0,8

• Alésage 20/25/32mm : PT1/8

• Alésage 40/50mm : PT1/4

• Alésage 63/80/100mm : PT3/8

Données théoriques de poussée et de tension (@0,5MPa, unité : N)

Directives de sélection rapide en une phrase

1. Sélection du modèle de roulement: Choisissez MGPM pour les environnements lourds, résistants à l'usure et poussiéreux ; choisissez MGPL pour des cycles rapides, à faible friction et fréquents ; choisissez MGPA pour un positionnement ultra-précis et des exigences de haute répétabilité.

2. Configuration de l'anneau magnétique: Sélectionnez le suffixe Z pour les équipements nécessitant une détection de position et un retour de signal ; choisissez le type de base non Z si aucune fonction de commutation n'est nécessaire.

3. Sélection du mode tampon: Adoptez le tampon à coussin d'air AZ pour les conditions de travail à grande vitesse, à longue course et à grand impact ; Le tampon en caoutchouc standard est applicable aux scénarios généraux conventionnels.

4. Correspondance alésage et course: Sélectionnez la taille d'alésage appropriée en fonction des exigences réelles de charge et de poussée ; la plage de course standard est de 5 à 300 mm pour répondre à la plupart des demandes d'automatisation industrielle.

Scénarios d'application typiques

• Automatisation électronique: positionnement de circuits imprimés, pressage de composants, levage de micro-modules et assemblage précis de pièces électroniques.

• Équipement de détection de précision: Levage de la sonde de détection, positionnement et serrage de la pièce, ajustement et calibrage de haute précision.

• Machines d'emballage et de logistique: Transfert de pièce à courte distance, levage et positionnement du matériau, action d'alimentation alternative stable.

• Automatisation industrielle générale: Équipement compact limitant le positionnement, pressage auxiliaire d'emboutissage, fonctionnement cyclique intensif à basse vitesse dans les ateliers poussiéreux.

Résumé en une phrase

     Le vérin à tige de guidage compact et fin de la série SOLH MGP intègre trois configurations de roulements pour couvrir des scénarios robustes, à grande vitesse et d'ultra-précision, avec une rigidité élevée, une forte résistance aux charges latérales et une conception peu encombrante, servant de vérin d'entraînement linéaire universel à double guidage le plus polyvalent pour l'automatisation industrielle.
