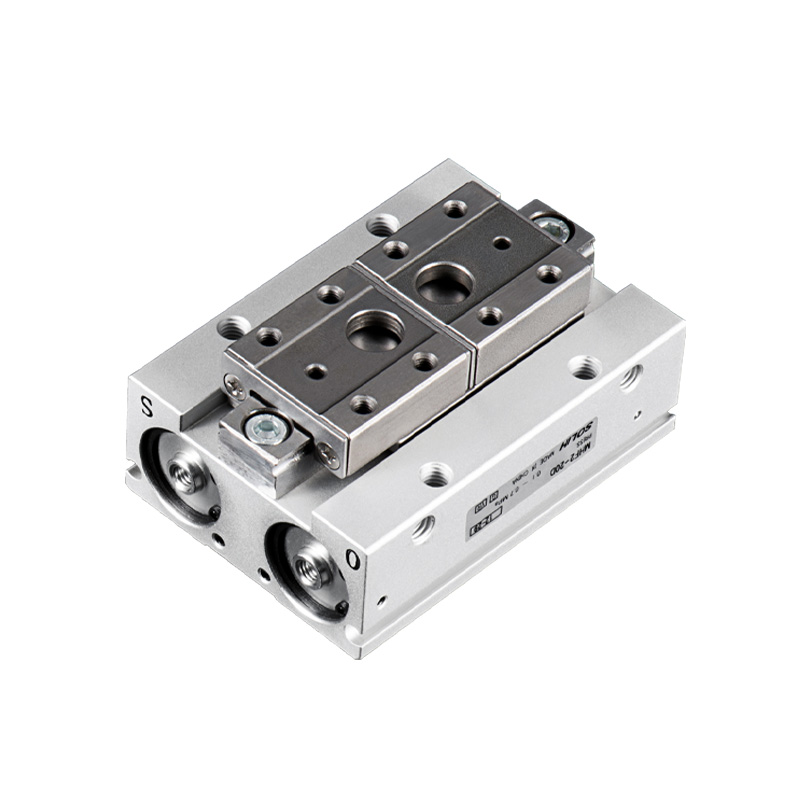

Pince pneumatique parallèle ultra-mince série MHF2

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH MHF2 est une pince parallèle à 2 mâchoires à guide linéaire ultra-plat à double piston. Point fort : hauteur du corps seulement 1/3 de la pince MHZ2 équivalente, réduit efficacement le moment de flexion d'extrémité tout en maintenant une précision de positionnement élevée. Trois plages de courses en option disponibles. Structure de montage à quatre côtés. Spécialement conçu pour les applications de haute précision à faible charge et dans un espace ultra-limité : modules linéaires miniatures, petits robots EOAT, semi-conducteurs, électroniques et stations d'assemblage de précision.

Structure de base et principe de fonctionnement

     -- Structure : double piston + rail de guidage linéaire de précision (Φ25/Φ32 adoptent un guide à roulement à billes en circulation). Mouvement linéaire pur des mâchoires sans balancement, haute rigidité. Corps principal en alliage d'aluminium, mâchoires en acier inoxydable, anneau magnétique intégré. Rainures de montage d'interrupteur magnétique à quatre côtés ; options de montage : trou taraudé inférieur / trou taraudé latéral / installation traversante.

     -- Type d'action : Double effet D uniquement (commande d'air bidirectionnelle, pas de version simple effet). Papillon des gaz intégré pour une vitesse de déplacement réglable et un fonctionnement fluide.

     -- Disposition ultra-plate : hauteur réduite d'environ 66 % par rapport au MHZ2 à force de serrage égale, réduisant considérablement le moment de flexion d'extrémité et améliorant la stabilité du positionnement.

     -- Configuration de course : 3 options de course par alésage : D (court) / D1 (moyen) / D2 (long) pour s'adapter à différentes largeurs de pièces.

     -- Précision de positionnement : précision de répétition ±0,04 ~ ±0,05 mm, stable sous cyclisme haute fréquence.

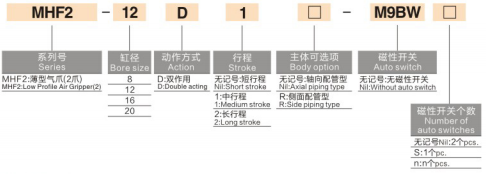

Règle complète de codage du modèle

  1. Exemple de modèle : MHF2-16D1-S-M9BW

 2. Exemple de commande standard

  2.1 MHF2-20D2-S-M9BW

     -- Alésage 20, course longue D2, anneau magnétique intégré, interrupteur magnétique M9B avec câble de 1 m.

Spécifications techniques du noyau universel

Tableau de données sur la course et la force de serrage (0,5 MPa, mâchoires standard)

     Remarque importante : la force de serrage diminue à mesure que la longueur d'extension de la mâchoire L augmente. Doit vérifier le moment de flexion admissible lors de la sélection, facteur de sécurité ≥1,5.

Scénarios d’application préférés pour MHF2

     -- Espace d'installation strictement limité et hauteur restreinte : modules linéaires minces, effecteur final de robot miniature

     -- Exigence un faible moment de flexion, une haute précision parallèle stable : semi-conducteur, électronique 3C, assemblage de matériel de précision

     -- Exigence de correspondance de course flexible : choisissez une course courte/moyenne/longue pour adapter différentes largeurs de pièce

     -- Nécessite un montage multi-angle et une détection de position double face pour un mécanisme intégré compact

Lignes directrices pour la sélection des clés

     -- Sélectionnez l'alésage et la course en fonction de la contrainte de hauteur et de la largeur de la pièce : Séquence de priorité D (court) → D1 (moyen) → D2 (long)

     -- Ajouter le suffixe -S anneau magnétique + interrupteur M9B/M9N/M9P si le retour de position d'ouverture/fermeture de la mâchoire est requis par l'automate.

     -- Sélection de montage : trou taraudé standard (par défaut) ; suffixe -2 pour une installation traversante adaptée aux plates-formes et supports minces

     -- Contrôle de charge : longueur d'extension de la mâchoire de commande L ; éviter une charge de décalage excessive dépassant le moment de flexion admissible

     -- Grand alésage Φ25/32 : adopter un guide à roulement à billes en circulation, une rigidité plus élevée pour les pièces modérément plus lourdes

Résumé en une phrase

     La pince pneumatique parallèle ultra-mince à double effet SOLH MHF2 présente une conception à profil ultra-bas, trois niveaux d'options de course, un montage sur quatre côtés et une haute précision de ±0,04 ~ ±0,05 mm, équipée de commutateurs magnétiques compatibles de la série M9, une solution de préhension compacte idéale à faible moment de flexion pour les robots miniatures EOAT, les semi-conducteurs et l'automatisation de l'assemblage de précision 3C.
