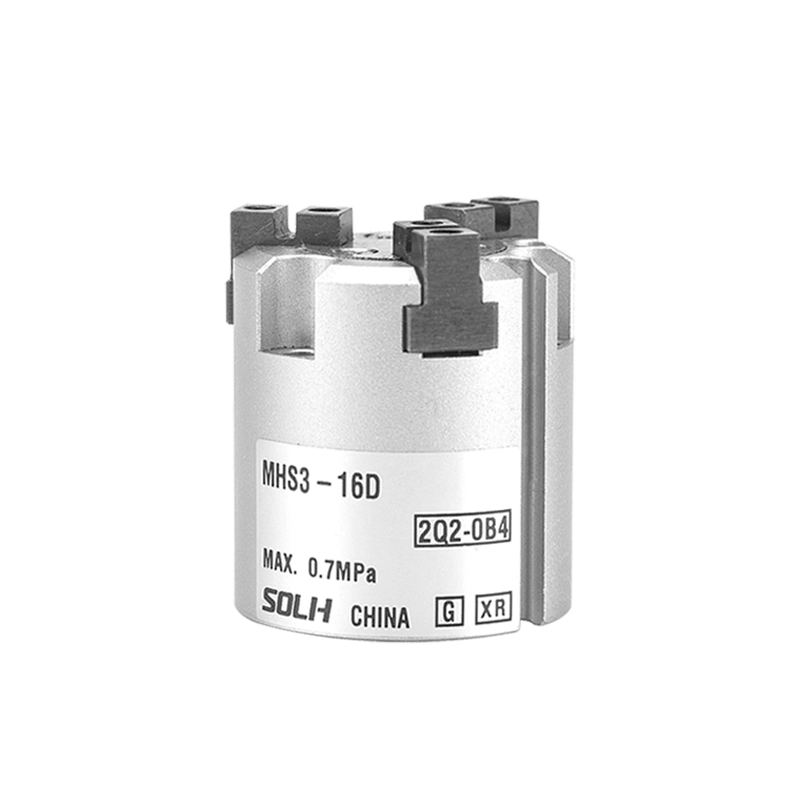

Pince pneumatique concentrique série MHS3/MHS4 (mandrin de centrage creux à came compensée)

Marque : SOLH par Richge Technology

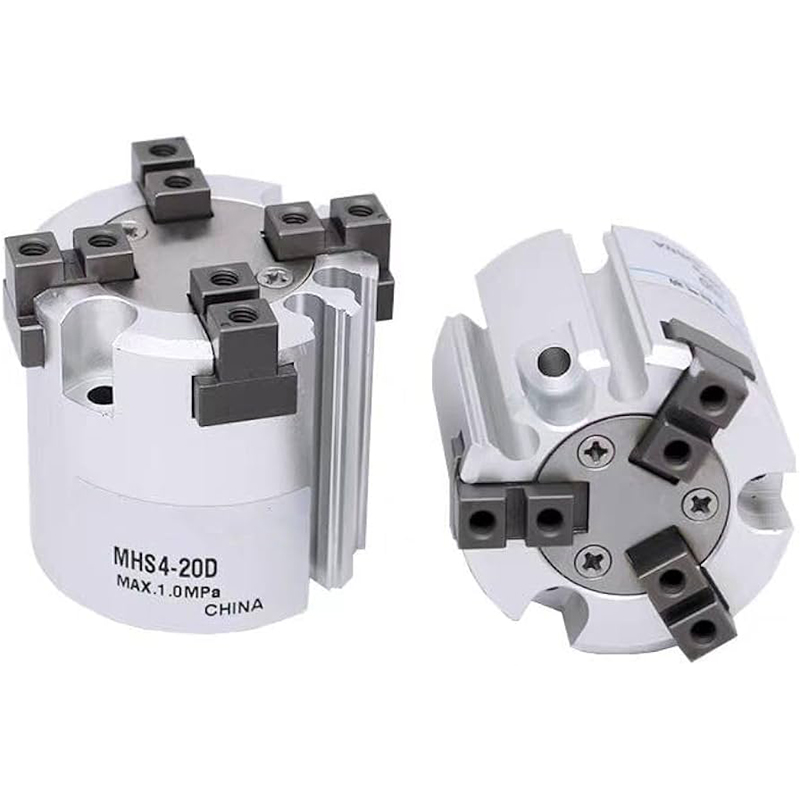

Aperçu de la série

     -- MHS3 : Pince parallèle concentrique à 3 mors entraînée par came à coin. Conçu pour le serrage d'arbres, de disques et de pièces circulaires avec une coaxialité ultra élevée.

     -- MHS4 : pince parallèle orthogonale à 4 mors pour composants carrés, rectangulaires et irréguliers, serrage stable pour éviter la déviation et le basculement.

     -- Mode d'entraînement : Double effet (D) en standard ; simple effet normalement fermé / normalement ouvert en option.

     -- Structure : transmission à came compensée, anneau magnétique intégré, alésage central creux, construction résistante à l'usure à haute rigidité, fonctionnement sans huile.

     -- Précision de position : précision de positionnement répétée ± 0,01 mm, positionnement central cohérent sans décalage.

Avantages structurels fondamentaux

  1. Auto-centrage de haute précision à came compensée

     -- Toutes les mâchoires s'ouvrent et se ferment de manière synchrone en partageant un point central identique ; les pièces circulaires réalisent un centrage automatique sans excentricité.

  2. Trou traversant creux central

     -- Permet le routage des circuits respiratoires, des fibres optiques ou des broches d'éjection ; adapté aux pièces à manchon, aux pièces d'arbre et aux processus de découpage de type traversant.

  3. Corps léger et compact à profil bas

     -- Petite hauteur hors tout, idéale pour une installation dense sur l'effecteur final du robot.

  4. Forte résistance à la force latérale

     -- Parfait pour les opérations de montage à pression, de branchement et le chargement de machines-outils avec une force de charge externe.

  5. Anneau magnétique intégré pour toutes les tailles d'alésage

     -- Compatible avec les commutateurs magnétiques des séries M9B/M9BW pour détecter l'état complètement ouvert/complètement fermé.

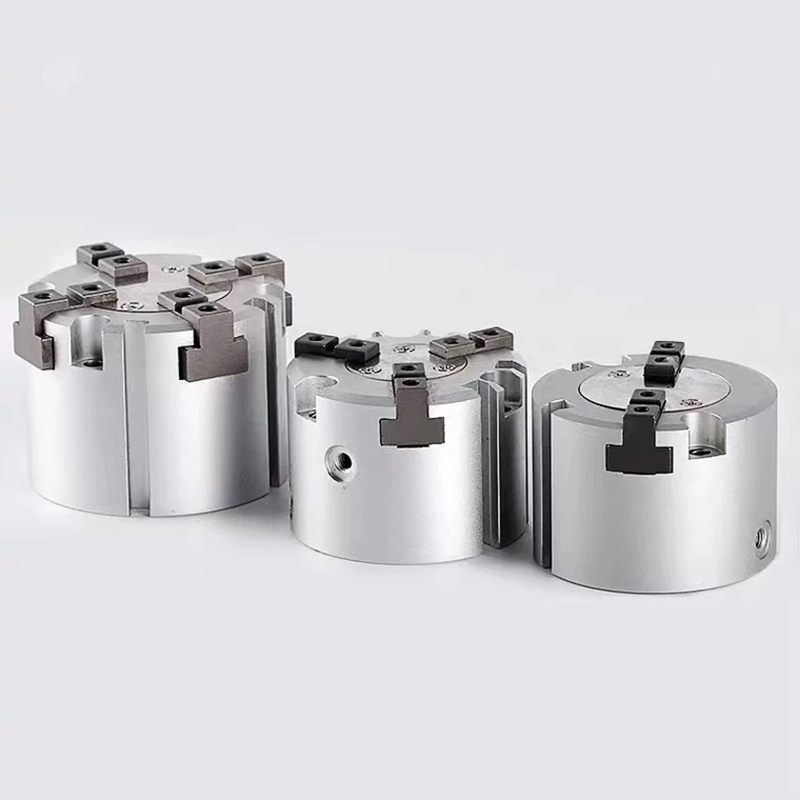

  6. Gamme complète d'alésages : φ16/20/25/32/40/50/63/80/100/125 mm.

Règle complète de dénomination des modèles

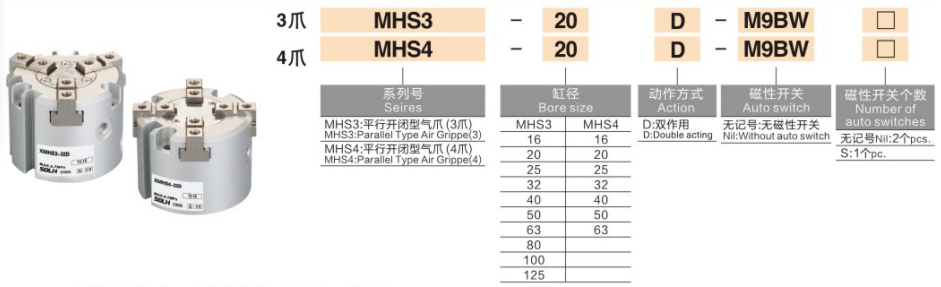

  1. Exemple de modèle : MHS3-32D-M9BW

  2. Exemples de référence de commande standard

     -- MHS3-25D : 3 mors, φ25, double effet, sans interrupteur magnétique

     -- MHS4-40D-2M9B : 4 mâchoires, φ40, double effet, équipé de deux interrupteurs magnétiques M9B

Spécifications techniques standard générales (pression d'essai : 0,5 MPa)

  1. Paramètres communs

     -- Plage de pression de fonctionnement : 0,15 ~ 0,6 MPa

     -- Température ambiante : -10 ~ 60 ℃ (pas de givrage à l'intérieur de la tuyauterie d'air)

     -- Fréquence de fonctionnement maximale : 120 cycles par minute

     -- Précision de positionnement répétée : ±0,01 mm

     -- Lubrification : conception sans huile, adaptée aux environnements de production propres

  2. Table de force de serrage et de course sur un seul côté

Comparaison de sélection : MHS3 VS MHS4

Méthodes de montage et scénarios d'application typiques

  1. Options de montage

     -- Fixation via vis d'extrémité + broches de positionnement latérales, universelles pour installation robot EOAT

     -- L'alésage traversant central permet l'éjection de la broche d'éjection ; prend en charge à la fois l'expansion interne et le serrage externe

  2. Applications industrielles typiques

     -- Chargement et déchargement de machines-outils : Préhension des pièces à usiner avec arbre et disque

     -- 3C Electronics : bornes circulaires, puces carrées, manipulation de matériel miniature

     -- Industrie de l'emballage : Corps de bouteilles, positionnement de matériaux tubulaires et cylindriques

     -- Processus d'assemblage et d'ajustement par pression : pressage des roulements, insertion du manchon d'arbre, assemblage concentrique

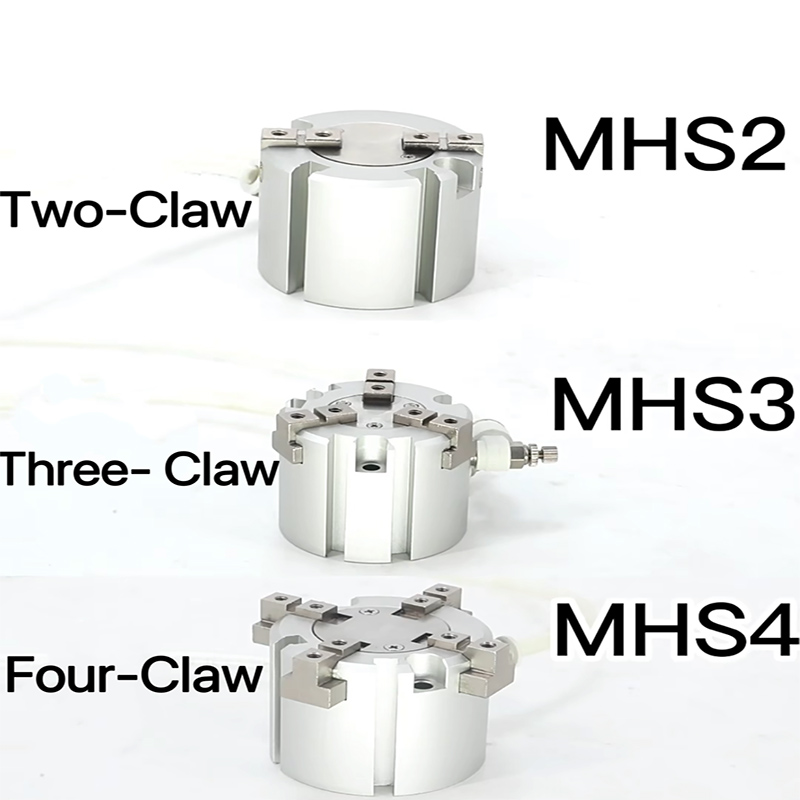

Classification complète des produits de la famille MHS

     -- MHS2 : 2 mâchoires parallèles — pour plaques plates et pièces planes

     -- MHS3 : 3 mors concentriques — solution privilégiée pour tous les composants circulaires

     -- MHS4 : 4 mors orthogonaux — solution privilégiée pour les pièces carrées et rectangulaires

     -- MHSJ3 : équipé d'un cache-poussière - pour les environnements d'atelier poussiéreux et difficiles

     -- MHSH3 : alésage creux traversant étendu – dédié au traitement continu de type traversant

Résumé en une phrase

     Les pinces pneumatiques creuses auto-centrantes à came compensée SOLH MHS3 à 3 mâchoires et MHS4 à 4 mâchoires offrent un positionnement concentrique de haute précision de ± 0,01 mm avec une configuration simple/double effet en option et un trou traversant central, compatibles avec les interrupteurs magnétiques de la série M9 ; MHS3 pour les pièces à arbre/disque circulaires, MHS4 pour les composants carrés et rectangulaires, largement utilisé dans les stations de chargement de machines-outils, d'automatisation 3C et d'assemblage par pression de précision.
