Pince pneumatique autobloquante robuste à joint à bascule série MHT2

Marque : SOLH par Richge Technology

Présentation du produit

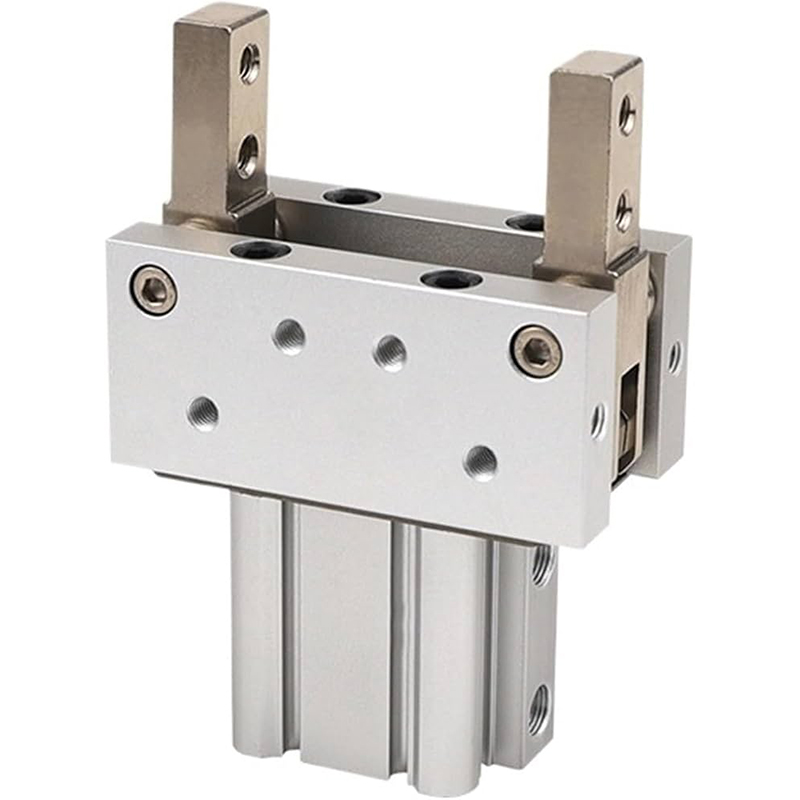

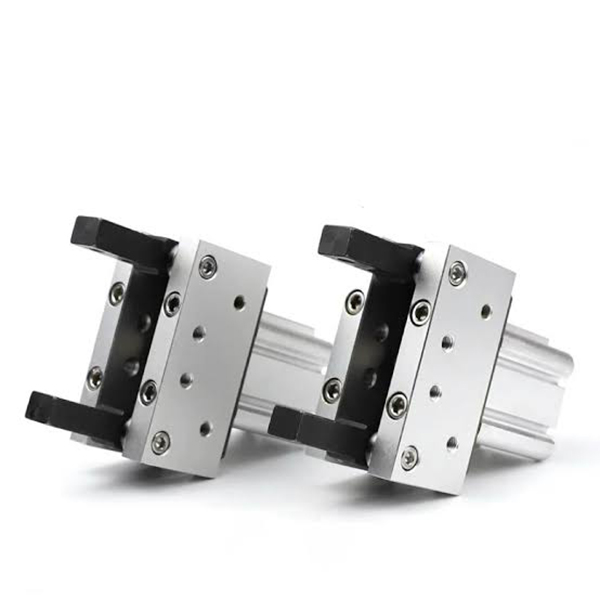

     La série SOLH MHT2 est une pince angulaire à pivot à 2 mâchoires entraînée par genouillère. Les caractéristiques exceptionnelles incluent un mécanisme d'auto-verrouillage à bascule, une capacité de maintien hors tension, un couple de serrage ultra-élevé et des fentes d'installation de capteur à quatre côtés avec une rigidité structurelle élevée.

     Optimisé pour le serrage, le transport et le positionnement de pièces lourdes avec des exigences strictes de sécurité antichute ; le préhenseur pour charges lourdes préféré pour les stations automatisées à haut risque.

Structure de base et fonctionnalités de conception

     -- Principe de fonctionnement : cylindre push-pull combiné à un mécanisme d'amplification de force à lien à bascule. Lorsque les mâchoires se ferment, la bascule atteint la position de verrouillage au point mort. La force de serrage est amplifiée 3 à 5 fois et une force de serrage ≥ 80 % peut être maintenue en continu en cas de perte de pression d'air/coupure d'air pour un auto-verrouillage de sécurité fiable.

     -- Construction du corps : boîtier carré en aluminium anodisé dur avec anneau magnétique intégré. Quatre rainures de montage (haut/bas/gauche/droite) permettent l'assemblage direct des commutateurs magnétiques des séries M9B/A93 sans angles morts pour la disposition des capteurs.

     -- Type d'opération : Double effet (version standard D / version légère mise à jour DZ). Les mâchoires se verrouillent en position fermée ; la poussée du cylindre réinitialise les mâchoires pour l'action d'ouverture.

     -- Spécification du matériau : cylindre en aluminium à oxydation dure, mâchoires en acier allié à haute résistance, ensemble de liaison résistant à l'usure. Rigidité élevée, longue durée de vie et fonctionnement sans entretien et sans huile.

     -- Montage flexible : plusieurs trous de montage taraudés permettent une installation axiale, longitudinale et horizontale, adaptés à la disposition compacte des équipements confinés.

Règle complète de codage du modèle

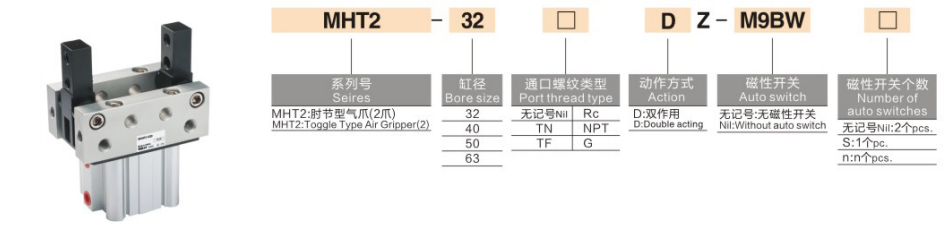

 1. Exemple de modèle : MHT2-50DZ-M9BW

  2. Exemples de référence de commande standard

     -- MHT2-32D ： Alésage 32, modèle de base standard double effet sans interrupteur

     -- MHT2-63DZ-M9B : alésage 63, type DZ léger mis à jour, emplacements pour capteurs à quatre côtés, équipé d'un interrupteur magnétique M9B

Spécifications techniques du noyau universel (pression d'alimentation de 0,5 MPa)

Avantages concurrentiels fondamentaux

  1. Puissante performance anti-chute autobloquante

     -- La conception de verrouillage à point mort à bascule conserve ≥ 80 % de la force de serrage après une coupure de l'alimentation en air ou une perte de pression. Éliminez efficacement le risque de chute de pièces pour les lignes de production automatisées de haute sécurité.

  2. Couple de serrage ultra élevé pour les tâches lourdes

     -- Le couple maximum atteint 106 N·m pour le modèle φ63, capable de saisir des pièces lourdes de 5 à 50 kg, dépassant de loin les pinces parallèles avec une taille d'alésage équivalente.

  3. Disposition flexible des capteurs à 360°

     -- Aucun rail de guidage intégré sur le corps principal ; les interrupteurs magnétiques peuvent être montés sur quatre surfaces pour réaliser une détection de position dans toutes les directions, parfait pour les cavités d'installation étroites.

  4. Rigidité élevée et durée de vie prolongée

     -- Les mâchoires en acier allié et les liaisons résistantes à l'usure supportent plus de 5 millions de cycles stables, adaptés au fonctionnement continu à haute fréquence et à forte charge.

Options de montage et scénarios d'application typiques

  1. Formes de montage

     -- Montage axial : poussée et traction horizontales pour le transfert de matériaux sur la chaîne d'assemblage

     -- Montage vertical longitudinal : stations de chargement/déchargement ascendantes et descendantes

     -- Montage latéral latéral : serrage latéral pour les stations à espace limité

  2. Applications industrielles typiques

     -- Composants automobiles : préhension des carters moteur, couvercles de boîte de vitesses, moyeux de roues

     -- Automatisation des machines-outils : fonderie lourde, pièces forgées et manipulation de moules

     -- Transport logistique : transport de palettes métalliques, de caisses et de fûts

     -- Postes de positionnement de sécurité : postes aériens anti-chute, dispositifs de serrage de sécurité pour équipements de pressage

Comparaison de sélection : MHT2 Toggle Gripper VS MHZL2 VS MHL2

Guide de sélection rapide en 3 étapes

  1. Sélection de l'alésage en fonction de la masse de la pièce

     -- 32 ≤ 5 kg ； 40 = 5 ~ 15 kg ； 50 = 15 ~ 30 kg ； 63 = 30 ~ 50 kg. Réservez une marge de sécurité de charge minimale de 30 %.

  2. Vérification de l'angle d'oscillation

     -- Angle d'ouverture maximum : MHT2-32 jusqu'à 28°, MHT2-63 limité à 23°. Vérifiez qu'il y a un dégagement suffisant pour la dimension cible de la pièce.

  3. Correspondance des configurations

     -- Exigence de retour de position : choisissez la version légère DZ + l'interrupteur magnétique M9B pour le montage du capteur sur quatre côtés

     -- Manipulation aérienne haute sécurité : donnez la priorité au MHT2 pour sa fonction unique d'auto-verrouillage hors tension

Résumé en une phrase
