Présentation complète du produit de la pince à air parallèle MHZ2/MHZL2

Marque : SOLH par Richge Technology

Présentation du produit

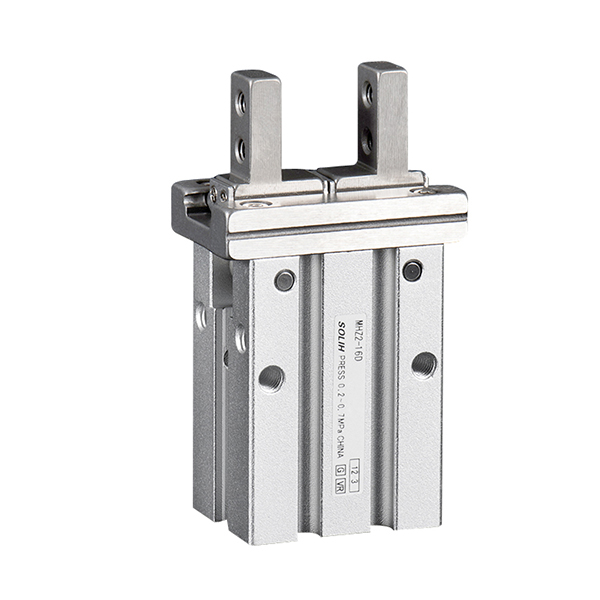

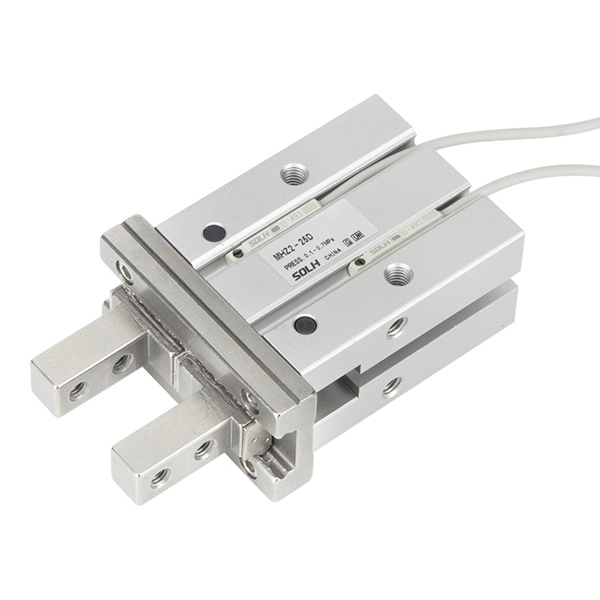

     SOLH MHZ2 (course standard) et MHZL2 (course longue) sont des pinces pneumatiques parallèles synchrones à double piston. Entraînées par des pistons doubles symétriques et des rails de guidage linéaires de précision, les mâchoires s'ouvrent et se ferment en parallèle sans déviation, offrant une précision de positionnement répétée ultra-élevée. Alésages disponibles : 10/16/20/25 mm, prenant en charge trois modes de fonctionnement : double effet (D), simple effet normalement ouvert (S), simple effet normalement fermé (C). Plusieurs styles de mâchoires interchangeables et configurations de ports de corps sont en option, compatibles avec les commutateurs magnétiques M9BW pour détecter les signaux de position ouverte/fermée pour le verrouillage PLC.

     -- MHZ2 : Pince universelle standard à course courte, conçue pour la production de masse automatisée à grande vitesse et à cycle élevé

     -- MHZL2 : variante à course d'ouverture longue et étendue, pour la manipulation de cavités profondes et de pièces de grande taille

     Les deux séries partagent des dimensions de montage et des pièces de rechange identiques, entièrement interchangeables avec les pinces équivalentes importées. Largement déployé dans l'électronique 3C, le matériel de précision, l'automatisation de l'emballage et les stations de chargement/déchargement de petites pièces.

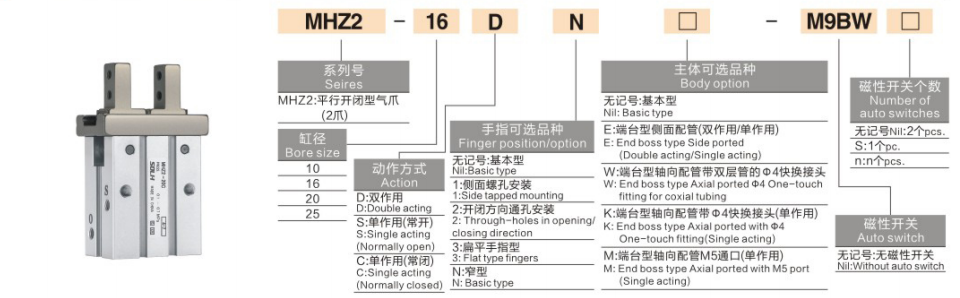

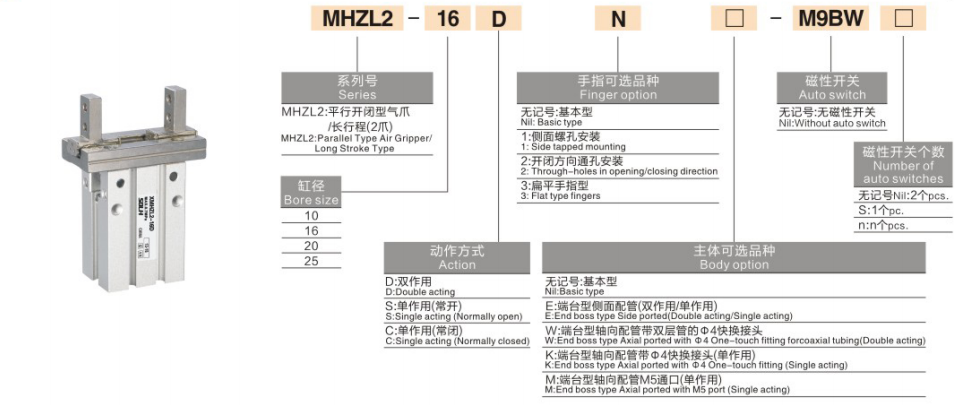

Règle complète de codage du modèle

    Format universel :Série-Alésage-Action-Option mâchoire-Option port corps-Modèle de commutateur magnétique-Quantité de commutateur

 1. Définition des segments de code

   Série 1.1

     -- MHZ2 : Pince parallèle à 2 mors à course standard

     -- MHZL2 : Pince parallèle à 2 mors longue course

   1.2 Alésage : 10/16/20/25 mm

   1.3 Mode Actions

     -- D : Double effet – Entrée d'air pour le serrage, air inversé pour le desserrage, force de serrage maximale, norme de production de masse

     -- S : simple effet NO normalement ouvert – Pinces d'alimentation en air ; le ressort se libère automatiquement lors de la mise hors tension, évite l'écrasement de la pièce sur les stations d'estampage à chaud

     -- C : simple effet NC normalement fermé – Déclencheurs d'alimentation en air ; le ressort maintient la force de serrage sans pression d'air, empêche la chute de la pièce pour la manipulation aérienne du robot

   1.4 Option mâchoire

     -- Vierge : mâchoire de base standard

     -- 1 : Mâchoire taraudée latérale pour le montage de luminaires personnalisés étendus

     -- 2 : Mâchoire traversante avec boulons pénétrants pour la fixation du luminaire

     -- 3 : Mâchoire plate fine pour tôles fines et pièces à espacement étroit

     -- N : Mâchoire de largeur étroite, corps mince pour une disposition compacte des équipements confinés

   1.5 Disposition des ports du corps

     -- Vierge : ports d'air latéraux standard

     -- E : Type d'orifice latéral d'extrémité (compatible avec simple/double effet)

     -- W : orifice axial d'extrémité préinstallé, raccord instantané double Φ4 (uniquement double effet)

     -- K : Orifice axial d'extrémité avec raccord instantané Φ4 (uniquement simple effet)

     -- M : Extrémité axiale orifice fileté droit M5 (uniquement simple effet)

  1.6 Interrupteur magnétique

     -- Vierge : sans interrupteur de détection de position

     -- M9BW/M9BL : interrupteur à lames magnétique standard pour indiquer l'état ouvert/fermé

   1.7 Suffixe de quantité de commutateur

     -- Vierge : 2 interrupteurs en standard, détectent les positions de serrage et de déverrouillage.

     -- S : 1 commutateur unique pour la surveillance d'un seul état

  2. Exemples de référence de commande

   2.1 MHZ2-16D-N-M9BW

     -- Pince à course standard, alésage 16, double effet, mâchoire étroite, 2 interrupteurs magnétiques M9BW, corps de port latéral de base.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Pince à longue course, alésage 20, double effet, mâchoire fine et plate, corps de port latéral d'extrémité, interrupteur magnétique M9BW simple.

Tableau de comparaison des cœurs MHZ2 VS MHZL2

Structure interne partagée et avantages principaux (MHZ2 et MHZL2)

  1. Entraînement synchrone symétrique à double piston

     -- Les pistons gauche et droit poussent les mâchoires de manière synchrone avec une contrainte équilibrée, pas de décalage latéral ni de glissement de torsion pendant la préhension, positionnement stable pour les micro-composants tels que les puces et les PCB.

  2. Rail de guidage linéaire hautement résistant à l'usure

     -- Rail de guidage en alliage de chrome dur associé à des curseurs autolubrifiants en PTFE, faible friction et forte résistance aux chocs. Graisse longue durée pré-remplie d'usine, compatible circuit d'air sans huile.

  3. Précision de positionnement ultra-élevée

     -- Répétabilité de ± 0,01 mm sur tous les alésages 10 ~ 25, écart dimensionnel nul pour l'électronique de précision et la sélection du matériel.

  4. Montage universel multi-angle

     -- Trous de montage taraudés en bas, sur les deux côtés et en haut du corps ; les mâchoires supportent les tarauds latéraux, traversants, plats et étroits, montables horizontalement, verticalement ou inversés.

  5. Trois modes de réinitialisation à ressort sécurisés

     -- Double effet D : Force de serrage stable et constante pour une production de masse continue 24h/24

     -- Simple effet S NO : Déclenchement automatique en cas de coupure de courant, protège les pièces de l'écrasement dans les stations de presse/emboutissage à chaud

     -- C NC simple effet : serrage permanent sans alimentation en air, élimine le risque de chute de la pièce pour le robot aérien EOAT

  6. Détection de position magnétique intégrée

     -- Anneau magnétique intégré à l'intérieur du corps du cylindre ; Le commutateur M9BW transmet un signal numérique au PLC pour évaluer la présence de la pièce et l'état des mâchoires pour une logique de verrouillage automatisée.

  7. Disposition diversifiée des ports intégrés

     -- Les options de port latéral standard, de port latéral d'extrémité et de raccords enfichables axiaux pré-assemblés simplifient le routage des tubes sans adaptateurs supplémentaires pour l'effecteur final du robot.

Tableau de spécifications techniques universelles unifiées

Force de serrage théorique à 0,5 MPa (unité : N)

Guide de sélection étape par étape

  1. Sélection des traits

     -- Petites pièces fines, ouverture étroite, exigent une vitesse et une fréquence élevées → Course standard MHZ2

     -- Pièces de grande taille, démoulage de moules à cavité profonde, large ouverture requise → Course longue MHZL2

  2. Sélection du mode d'action

     -- Production continue 24h/24, maximisation de la force de serrage → D double effet

     -- Station de presse/estampage à chaud, empêche l'écrasement de la pièce après une perte de puissance → S simple effet NON

     -- Chargement/déchargement aérien du robot, évite la chute de pièces en cas de panne de courant → C NC simple effet

 3. Sélection du style de mâchoire

     -- Mini luminaire compact avec un espace limité → N mâchoire étroite

     -- Feuilles fines, PCB, manipulation d'espaces étroits → 3 mâchoires plates fines

     -- Nécessité de monter des fixations personnalisées étendues → 1 mâchoire taraudée latérale / 2 mâchoires traversantes

 4. Sélection de la disposition des ports du corps

     - Poste de travail ordinaire fixe, acheminement des tubes standard → corps de port latéral standard vierge

     -- Robot EOAT, disposition simplifiée des tubes → Corps de port enfichable axial préinstallé W/K/M

     -- Espace étroit pour les tubes côté armoire → Corps du port côté extrémité E

 5. Sélection de détection du signal de position

     -- Ligne de production entièrement automatique, le PLC a besoin d'un retour sur l'état de la pièce et de la mâchoire → Equiper les commutateurs magnétiques M9BW (2 pièces par défaut)

     -- Montage manuel simple sans logique de signal automatique → Modèle de base sans interrupteur magnétique

Scénarios d'application industriels typiques

  1. Application de course standard MHZ2

     -- 3C Electronics : Tri et prélèvement à grande vitesse de PCB, puces, connecteurs et petites pièces en plastique

     -- Matériel de précision : chargement/déchargement à haute fréquence de micro-arbres, vis, composants miniatures estampés

     -- Machines d'emballage : positionnement et serrage des capsules de bouteilles, des petits cartons et des étiquettes

     -- Équipement d'inspection optique : Mini appareil de positionnement de pièces pour stations de détection visuelle

  2. Application MHZL2 à course longue

     -- Grandes pièces en plastique, plaques épaisses et préhension de matériaux empilés multicouches

     -- Éjection de pièces de moule à cavité profonde, moulage par injection auxiliaire, démoulage de grandes pièces

     -- Cartons, boîtes en plastique rigide et transfert de pièces surdimensionnées

     - Effecteur final de robot pour la manutention de matériaux multi-spécifications de tailles mixtes

Solutions de circuits pneumatiques standard adaptées

  1. Circuit 1 : Pince double effet pour lignes de production de masse

     -- Unité de service d'air AFC → électrovanne 4V210 5/2 → tube PU6 → pince MHZ2/MHZL2 (commutateurs M9BW câblés à l'entrée numérique PLC)

  2. Circuit 2 : Circuit de sécurité de maintien hors tension pour les robots aériens

     -- Régulateur de pression AR → électrovanne 3 V 3/2 → pince MHZ2-XXC simple effet NC longue course

  3. Circuit 3 : Mini circuit de montage simple manuel

     -- Mini unité de service d'air AC1500 → Clapet de pied 3F → Tube fin PU4 → Pince standard miniature MHZ2-10D

Précautions d'utilisation et d'entretien

     -- Installez un filtre à air de précision de 5 μm de la série AF en amont de la pince ; la poussière pénétrant dans le rail de guidage provoque un blocage et réduit considérablement la durée de vie.

     -- Aligner strictement le centre de gravité de la pièce avec l'axe central de la mâchoire ; une charge lourde unilatérale excentrique entraîne une abrasion inégale des rails.

     -- Maintenir une pression d'air stable de 0,4 à 0,5 MPa pour un fonctionnement à cycle élevé ; évitez un fonctionnement continu à long terme sous une pression totale de 0,7 MPa.

     -- Réservez un espace tampon pour les interrupteurs magnétiques afin d'éviter que la sonde ne soit endommagée par un impact de mâchoire à grande vitesse.

     -- Ne pas utiliser pendant de longues périodes dans des environnements contenant des acides forts, des alcalis ou des solvants organiques à haute concentration ; les composants d’étanchéité se corroderont et tomberont en panne prématurément.

Résumé en une phrase

     Les pinces pneumatiques parallèles à haute fréquence standard SOLH MHZ2 et MHZL2 à longue course adoptent une structure de guidage linéaire à double piston avec une précision de ± 0,01 mm, trois modes d'action D/S/C et de multiples options de mâchoires et de ports interchangeables, équipées de commutateurs de position magnétiques M9BW, largement utilisés pour le 3C, le matériel, le robot d'emballage EOAT, le serrage, le prélèvement et le transfert automatiques des pièces.
