Cylindre multi-montage série MK

Cylindre compact anti-rotation multi-montage série MK

Marque : SOLH par Richge Technology

Présentation du produit

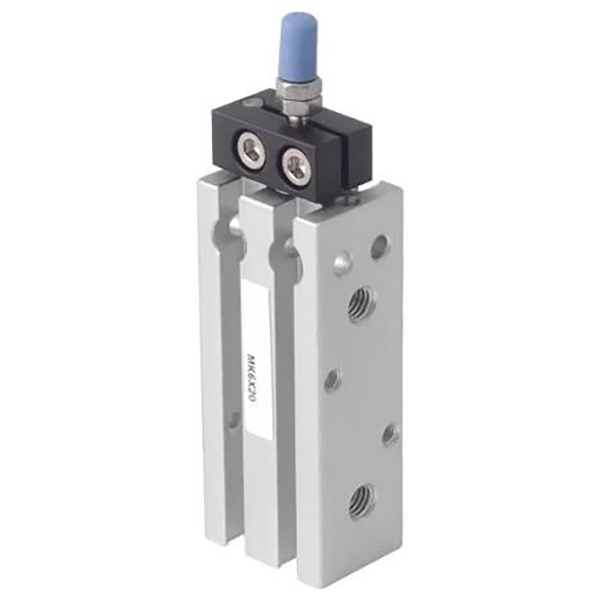

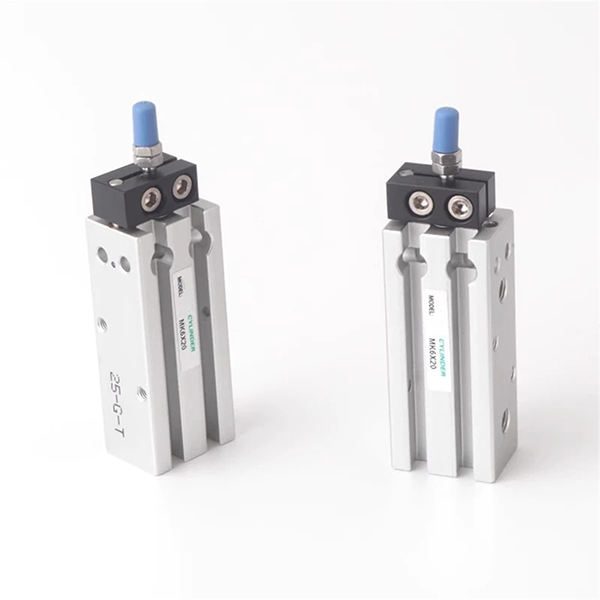

     Le cylindre multi-montage fin de la série SOLH MK est une version améliorée du cylindre MD avec mécanisme anti-rotation intégré. Le corps carré prend en charge une installation sur six surfaces sans supports supplémentaires. La structure anti-torsion limite la rotation de la tige de piston, permet une installation parallèle multi-cylindres, idéale pour l'automatisation de précision dans un espace limité avec des exigences de positionnement angulaire. Directement interchangeable avec les séries Airtac MD et SMC CQS.

Structure et fonctionnalités

     -- Corps carré en aluminium fin, fente de guidage anti-rotation intégrée ;

     -- Corps anodisé dur, tige de piston chromée, durable et léger ;

     -- Variantes complètes : MK (double effet), MSK (extension du ressort), MTK (rétraction du ressort), MKD (double tige), MKJ (course réglable à double tige) ; suffixe -S pour aimant intégré ;

     -- Précision anti-rotation ≤ ± 0,5°, évite la déviation angulaire de la pièce ;

     -- Montable sur les côtés avant, arrière, gauche, droit, supérieur et inférieur ; prendre en charge l'assemblage parallèle côte à côte ;

     -- Rainures de capteur circonférentielles pour une installation flexible d'interrupteur magnétique.

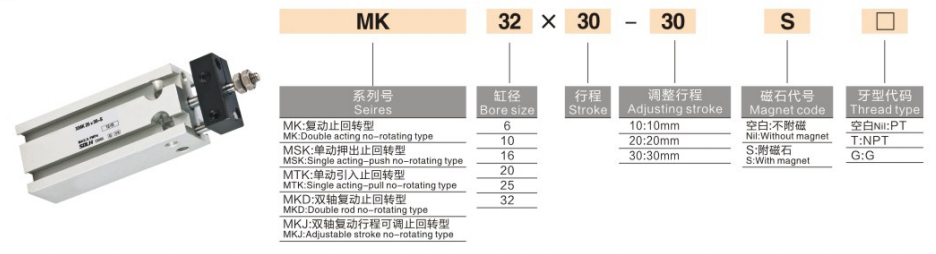

Règle de codage du modèle

   1. Exemple : MK20-50-S

     -- MK : Code de série ; K = anti-rotation ; D = double tige ; J = course réglable

     -- 20 : Alésage : 6/10/16/20/25/32 mm.

     -- 50 : longueur de course 5 ~ 100 mm.

     -- -S : anneau magnétique intégré

Spécifications techniques

Poussée et traction théoriques à 0,5 MPa (tige unique, N)

Guide de sélection

     -- Sélectionnez un alésage avec une marge de sécurité minimale de 50 % pour la charge de travail ;

     -- Ajoutez une allocation de 5 à 10 mm à la course de déplacement pratique ; course standard maximale : 100 mm ;

     -- Choisissez le modèle -S si la détection de position est requise ; sélectionnez la double tige MKD pour les conditions de charge latérale.

Résumé en une phrase

     Cylindre compact à six montages en surface SOLH MK équipé d'un mécanisme anti-rotation intégré, adapté au positionnement de précision et à la disposition multi-cylindres compacte dans les équipements d'automatisation à espace limité.
