Table coulissante pneumatique compacte à course longue et étroite série MXH

Marque : SOLH par Richge Technology

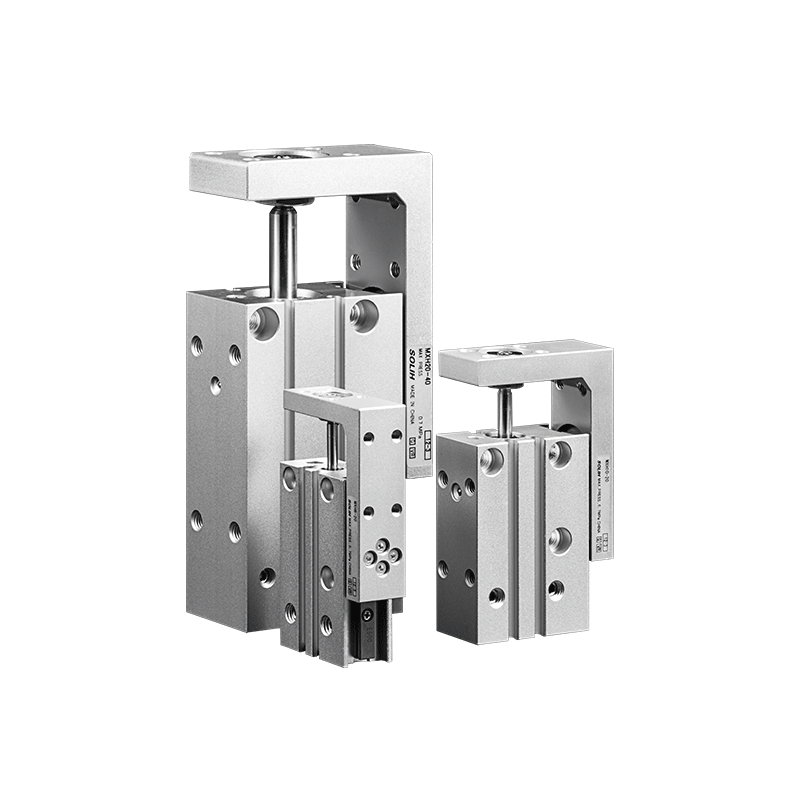

Présentation du produit

     La série SOLH MXH est une table coulissante pneumatique compacte de type étroit équipée d'un système de guidage linéaire à circulation de billes. Intégrant une conception légère, une rigidité élevée et des performances de course étendues jusqu'à 60 mm, il présente une largeur de corps ultra-étroite qui permet d'économiser un espace d'installation important. Avec une excellente capacité de charge anti-déflexion et une capacité de positionnement de précision moyenne, il est spécialement optimisé pour l'installation multi-diapositives côte à côte et les opérations de transfert de précision dans des scénarios automatisés extrêmement limités en espace, servant de solution idéale d'entraînement micro-linéaire à longue course pour l'électronique 3C et l'automatisation de précision.

Structure de base et fonctionnalités de conception

     --  Structure d'entraînement à double piston: Adopte un mode de conduite à double effet et à double piston, offrant une force de sortie stable et des performances de fonctionnement synchrone exceptionnelles, garantissant un mouvement linéaire cohérent pendant le travail cyclique à haute fréquence.

     --  Rail de guidage à billes à circulation infinie: Équipé de rails de guidage linéaires à circulation de billes sans fin, dotés d'une rigidité structurelle élevée et d'une excellente stabilité de mouvement linéaire. Le parallélisme de déplacement est contrôlé à 0,05 mm près pour les courses courtes, évitant ainsi efficacement les instabilités et les déviations de mouvement.

     -- Corps compact ultra-étroit: Structure optimisée à largeur étroite, beaucoup plus fine que les tables coulissantes traditionnelles des séries MXQ et MXS, prenant parfaitement en charge la disposition dense côte à côte de plusieurs diapositives pour maximiser l'utilisation de l'espace de l'équipement.

     -- Capacité de charge anti-décalage supérieure: Le couple admissible est environ 6 fois supérieur à celui de la série MXU traditionnelle, avec une résistance considérablement améliorée à la charge excentrique et à la charge en porte-à-faux, s'adaptant aux conditions de fonctionnement complexes de la force unilatérale.

     --  Installation flexible multidirectionnelle: Prend en charge le montage à 4 voies avec des trous traversants transversaux/trous filetés et des trous filetés longitudinaux. Associé à une conception de tuyauterie sur 3 côtés, il répond à diverses exigences d'installation et de disposition de tuyauterie pour les structures d'équipement étroites et empilées.

     -- Adaptation universelle du capteur: Anneau magnétique intégré en standard, avec rainures de capteur double face compatibles avec les commutateurs magnétiques des séries D-M9□ et A93, permettant une détection précise de la position de course et un retour de signal.

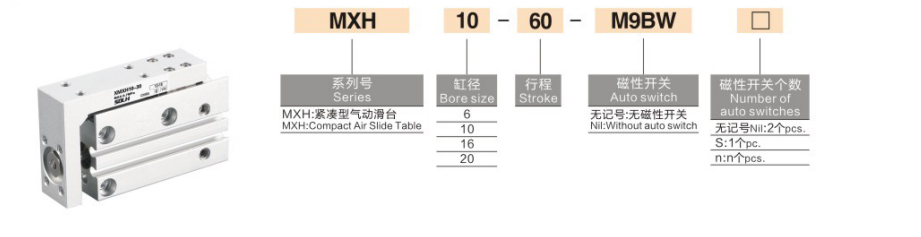

Règle complète de codage du modèle

   1. Exemple de modèle : MXH16-50Z-M9NL

   2. Exemple de référence de commande standard

     --  MXH10-30-M9BW : Alésage 10 mm, course 30 mm, interrupteur magnétique NPN avec longueur de fil de 1 m

Spécifications techniques de base

Tableau de référence de force et de charge de sortie (@0,5MPa)

Facteur de sécurité ≥2 ; La charge verticale nécessite une vérification du couple admissible

Spécification de couple admissible (capacité de charge anti-décalage, N·m)

Scénarios d'application et comparaison de sélection de produits

   1. Scénarios d'application prioritaires pour la série MXH

     --  Équipement extrêmement limité en espace: La conception ultra-étroite du corps permet une installation dense côte à côte de plusieurs tables coulissantes, s'adaptant parfaitement aux intérieurs d'équipements automatisés miniaturisés.

     --  Opérations à course longue et de moyenne précision: Course maximale jusqu'à 60 mm avec une précision de répétition de ± 0,02 mm, dépassant largement la stabilité de positionnement des vérins pneumatiques ordinaires, répondant aux exigences de transfert à longue course de précision moyenne.

     --  Transfert haute fréquence à charge légère: Idéal pour la manipulation et le positionnement cycliques de composants électroniques, de terminaux, de petites pièces en plastique et de montages d'outillage de précision.

     --  Conditions de travail de charge anti-décalage: Une excellente résistance au couple permet un fonctionnement stable dans des scénarios de force unilatérale et d'installation en porte-à-faux, résolvant les problèmes de déflexion et de gigue des glissières ordinaires.

Comparaison des séries MXH, MXQ et MXS

Lignes directrices de sélection professionnelle

     --  Correspondance des tailles d'alésage: Contrôlez la charge horizontale à moins de 50 % de la valeur nominale et la charge verticale à moins de 25 % de la valeur nominale, avec un facteur de sécurité garanti d'au moins 2 pour garantir un fonctionnement stable à long terme.

     -- Réservation d'AVC: Réservez une marge de trait de 5 à 10 mm pendant la sélection ; la course standard maximale de la série MXH est de 60 mm pour éviter de limiter les impacts et améliorer la durée de vie.

     -- Sélection du mode de montage: Choisissez le montage transversal pour un aménagement d'espace ultra-étroit ; adopter un montage longitudinal pour les scénarios d'installation empilés et multicouches afin d'économiser de l'espace global pour l'équipement.

     -- Optimisation du tampon: Équipez-vous d'un tampon hydraulique lorsque la vitesse de fonctionnement dépasse 300 mm/s ou que le poids de la charge dépasse 3 kg, réduisant ainsi efficacement l'impact et les vibrations du terminal.

     -- Configuration du capteur: Les rainures de capteur double face prennent en charge l'installation d'un double interrupteur magnétique, réalisant une détection précise sur place des courses d'extension et de rétraction pour une surveillance de la position complète.

Résumé en une phrase

     La table coulissante pneumatique compacte étroite de la série SOLH MXH présente un corps ultra-étroit, une résistance au couple élevée, une course longue de 60 mm et une précision moyenne de ± 0,02 mm, avec un montage dans 4 directions et un fonctionnement sans huile, ce qui en fait la solution rentable optimale pour une installation dense et un transfert de précision haute fréquence à charge légère dans des espaces automatisés confinés.
