Table coulissante pneumatique ultra-compacte de haute précision série MXJ

Marque : SOLH par Richge Technology

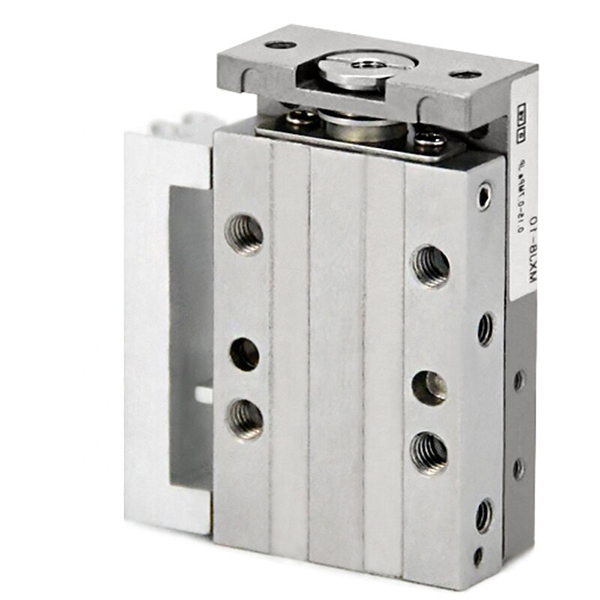

Présentation du produit

     La série SOLH MXJ est une table coulissante pneumatique ultra-miniature et de haute précision conçue pour un entraînement linéaire de micro-précision. Doté d'un encombrement ultra-compact, d'une précision de positionnement au micron, d'une construction légère et d'une compatibilité de montage multidirectionnelle, il est parfaitement adapté aux stations automatisées dans des espaces confinés, notamment le traitement électronique 3C, la détection de précision, le micro-assemblage et les opérations cycliques à haute fréquence et à course courte. Il sert d'actionneur micro-linéaire de haute précision grand public pour les scénarios d'automatisation miniatures.

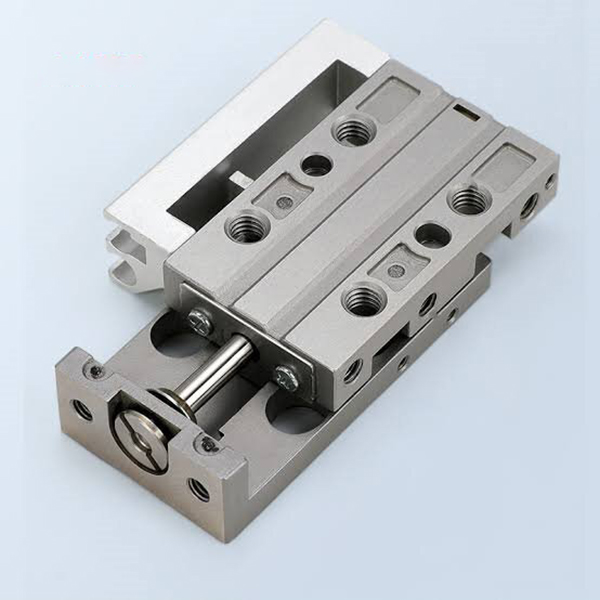

Structure de base et fonctionnalités de conception

     -- Mode d'entraînement : fonctionnement bidirectionnel à double effet, tailles d'alésage φ4,5/6/8/12/16 mm, couvrant une plage de charge micro à légère de 5 ~ 50 N.

     -- Structure Premium : adopte un corps en acier inoxydable martensitique et un rail de guidage à billes linéaire intégré. La structure porteuse est isolée du mouvement d'étanchéité de la tige de piston, offrant ainsi une rigidité élevée et un fonctionnement à très faible friction.

     -- Précision au niveau du micron : parallélisme de déplacement 0,005 mm, parallélisme de montage 0,03 mm, verticalité 0,01 mm, garantissant un positionnement de précision ultra-stable pour les processus sophistiqués.

     -- Taille ultra compacte : corps ultra fin avec seulement 10 mm de hauteur pour le modèle à alésage φ4,5 et 18 mm de hauteur pour le modèle à alésage φ12, 30 % à 50 % plus petit que les tables coulissantes MXQ équivalentes, maximisant l'utilisation de l'espace pour les stations de disposition dense.

     -- Montage multi-côté flexible : prend en charge une installation sur trois côtés supérieure, inférieure et latérale avec des trous de broche de positionnement de précision, s'adaptant à diverses configurations d'équipement confinées et denses.

     - Compatibilité universelle des capteurs : équipé en standard de deux rainures de commutateur magnétique. Les modèles avec course ≥5mm permettent l'installation de 2 interrupteurs magnétiques M9B. La conception structurelle symétrique permet l'interchangeabilité des interrupteurs gauche/droite et de la tuyauterie sur site.

     -- Tampon et limitation réglables : tampon en caoutchouc standard à double extrémité pour la réduction du bruit et des impacts ; Limiteurs de course métalliques simple/double extrémité en option avec plage de course réglable de 0 à 5 mm pour un positionnement ultra précis.

Règle complète de codage du modèle

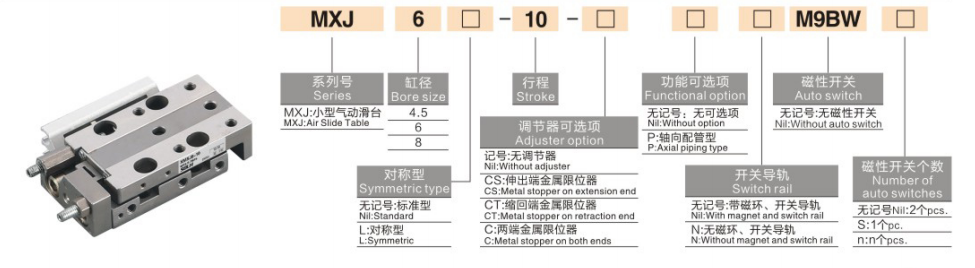

   1. Exemple de modèle : MXJ6-10-CS-M9B

   2. Exemples de référence de commande standard

     -- MXJ4.5-5 : Type standard, sans interrupteur magnétique, alésage 4,5 mm, course 5 mm, double effet

     -- MXJ8-15-B-2M9B : alésage 8 mm, course 15 mm, limite métallique à double extrémité, 2 interrupteurs magnétiques M9B.

     -- MXJ12-20-L : Type symétrique, alésage 12 mm, course 20 mm, passepoil latéral réversible

Spécifications techniques de base (@0,5MPa, double effet)

   1. Micro spécifications (φ4,5 / φ6 / φ8)

   2.Petites spécifications (φ12 / φ16)

Avantages concurrentiels fondamentaux

   1. Ultra-haute précision et stabilité au niveau du micron

     -- L'usinage monobloc intégré associé à un rail de guidage à billes linéaire de haute précision garantit une précision de positionnement répétée de ± 0,01 mm et une erreur de parallélisme ultra faible, répondant pleinement aux exigences de précision strictes pour les processus de microdétection et de positionnement fin.

   2. Conception ultra-compacte et peu encombrante

     -- Structure du corps ultra fine et ultra courte avec une hauteur minimale de seulement 10 mm. La conception de montage sur trois côtés s'adapte aux espaces verticaux et horizontaux ultra-étroits, économisant plus de 40 % d'espace d'installation par rapport aux tables coulissantes classiques, idéales pour les lignes de production automatisées denses.

   3. Réponse rapide légère et haute fréquence

    -- La structure légère optimisée en acier inoxydable (40 ~ 500 g) réduit efficacement l'inertie du mouvement. La vitesse de fonctionnement varie de 50 à 500 mm/s, prenant en charge un fonctionnement stable à haute fréquence supérieur à 300 cycles par minute (cpm) pour améliorer l'efficacité de la production.

   4. Fonctionnement sans huile et durée de vie très longue

     -- Adopte un joint résistant à l'usure à faible friction et une conception sans huile, compatible avec les ateliers propres et les environnements industriels légèrement huileux. La configuration structurelle durable garantit une durée de vie de plus de 5 millions de cycles avec un fonctionnement stable à long terme et sans entretien.

   5. Conception réversible symétrique pour une installation flexible

     -- La structure symétrique du port d'air et de la rainure de commutation permet l'échange gauche/droite sur site de la tuyauterie et de l'installation du capteur, éliminant les restrictions directionnelles et améliorant considérablement le débogage sur site et la flexibilité d'adaptation structurelle.

Formes de montage et applications typiques

   1. Méthodes de montage

     -- Montage supérieur : fixé via des trous traversants avec des trous de positionnement précis, adapté à l'installation sur le dessus de la pièce et aux scénarios de positionnement de haute précision.

     -- Montage inférieur : fixé via des trous filetés inférieurs, stable et fiable, applicable pour une installation en surface d'équipement standard.

     -- Montage latéral : fixé via des trous filetés latéraux, parfait pour les équipements avec un espace vertical limité et une disposition parallèle dense de plusieurs diapositives.

   2. Scénarios d'application typiques

     -- 3C Electronics : manipulation et transfert de puces, mise au point de l'objectif de la caméra, stratification des micro-composants, tests de durabilité des boutons

     -- Détection de précision : positionnement de la sonde, mouvement précis de la caméra CCD, mesure des microdimensions, calibrage optique fin

     -- Micro-assemblage : verrouillage automatique des vis, sertissage des bornes, insertion de composants de précision, entraînement par gabarit miniature

     -- Équipement médical : contrôle de précision de micro-pompe, commutation de vanne miniature, positionnement télescopique de petits instruments

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage par charge

     -- φ4,5 ≤0,5 kg / φ6 = 0,5 ~ 1 kg / φ8 = 1 ~ 2 kg / φ12 = 2 ~ 5 kg / φ16 = 5 ~ 8 kg. Réservez au moins 50 % de marge de sécurité de charge pour un fonctionnement stable et précis.

   2. Confirmation de l'AVC

     -- Plage de course standard : 5 ~ 50 mm. Donnez la priorité aux courses courtes (5 ~ 20 mm) pour les conditions de travail à haute fréquence afin de garantir une précision et une stabilité opérationnelle supérieures.

   3. Correspondance de configuration

     -- Surveillance de position : équipez 2 commutateurs magnétiques M9B pour un retour de position de course bidirectionnel.

     -- Limitation de précision : sélectionnez la limite métallique à double extrémité (B) pour un positionnement précis et réglable de la course de 0 à 5 mm.

     -- Adaptation du montage : choisissez le montage latéral pour une configuration de station dense, le montage inférieur pour une installation en surface standard.

Résumé en une phrase

     La table coulissante pneumatique ultra-compacte de haute précision de la série SOLH MXJ présente une précision de positionnement au niveau du micron, un montage flexible sur trois côtés, un fonctionnement léger à haute fréquence et des limiteurs métalliques réglables en option, servant de micro-actionneur linéaire de précision économique largement utilisé dans l'électronique 3C, la détection de précision, le micro-assemblage et les équipements d'automatisation médicale.
