Table coulissante pneumatique série MXQ | Guide à recirculation de billes / Type économique

Marque : SOLH par Richge Technology

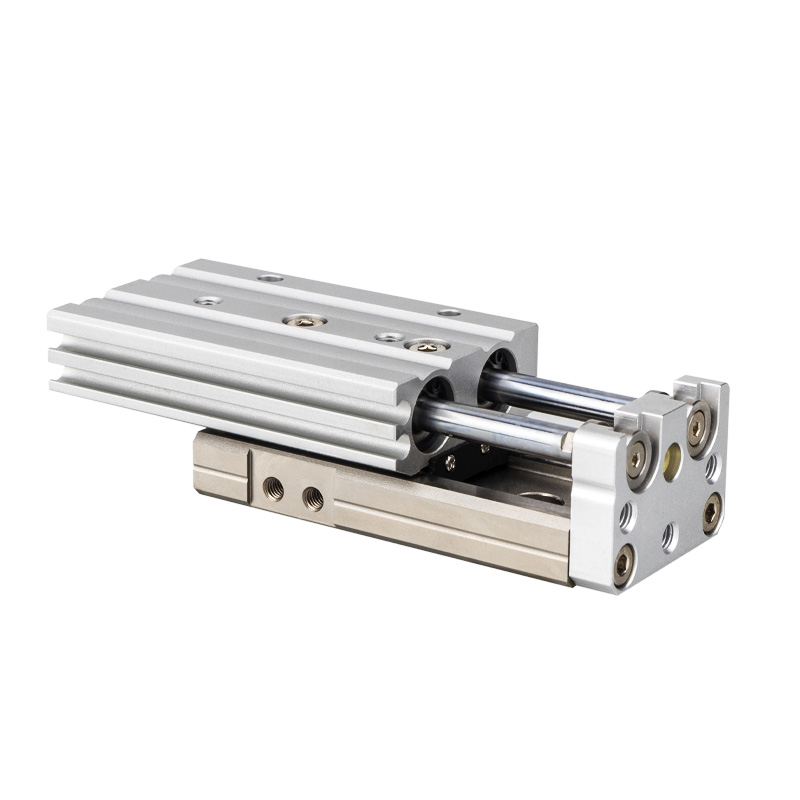

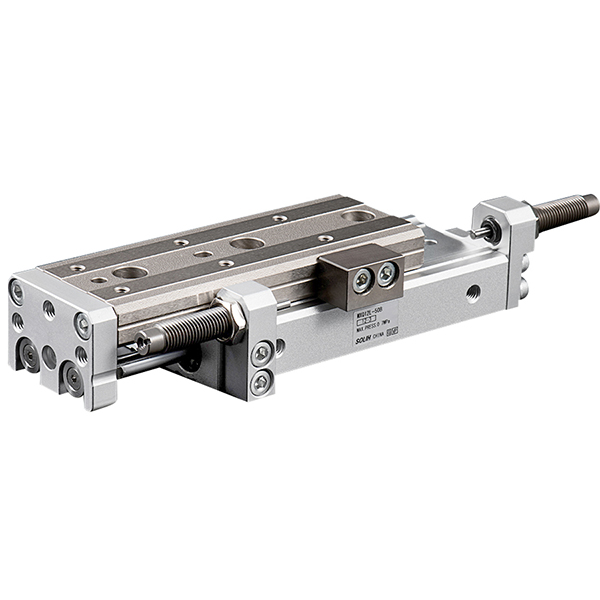

Présentation du produit

     La série SOLH MXQ est une table coulissante pneumatique compacte et économique dotée d'un système d'entraînement à double piston et de rails de guidage à recirculation de billes. Adoptant une structure intégrée ultra fine et légère, il offre un mouvement linéaire stable de précision moyenne avec une précision de répétition de ± 0,02 mm. En tant qu'alternative rentable à la combinaison traditionnelle « vérin + guide externe », il réduit considérablement les coûts d'équipement tout en maintenant des performances de fonctionnement fiables. Idéal pour les scénarios généraux de manutention automatisée et d’assemblage de précision standard, il s’agit de la solution de conduite linéaire de base privilégiée pour les lignes de production automatisées de masse.

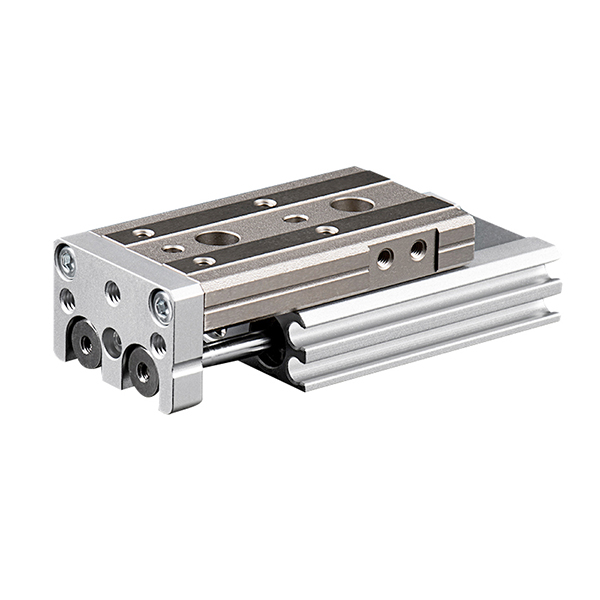

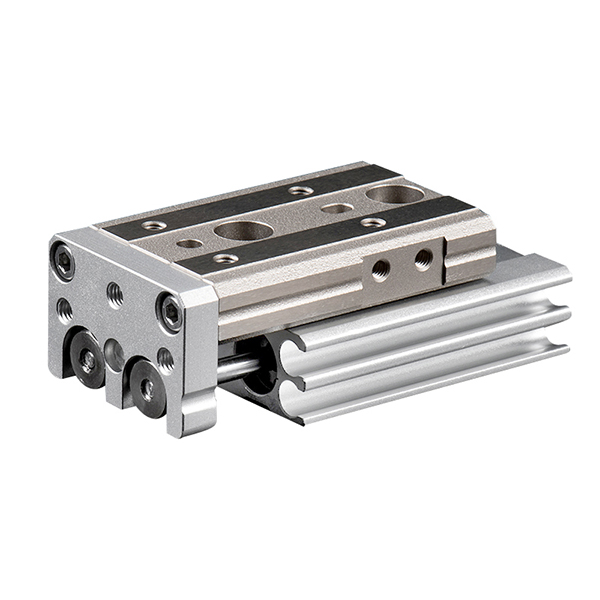

Structure de base et principe de fonctionnement

     -- Entraînement double effet à double piston: Équipé d'une structure à double piston qui fournit le double de la poussée de sortie des glissières monocylindres avec la même taille d'alésage. Il garantit un mouvement linéaire synchrone et stable sans oscillation ni déviation pendant le fonctionnement cyclique à haute fréquence.

     -- Rail de guidage à recirculation de billes: Adopte une conception de guide à billes à recirculation non préchargée, offrant un mouvement fluide en charge légère et un faible coût de fabrication. Il maintient une précision de positionnement répétée stable de ± 0,02 mm, répondant pleinement aux exigences d'automatisation de précision moyenne.

     -- Corps intégré ultra fin et léger.: La structure intégrée du cylindre et de la table coulissante est 10 % plus basse en hauteur et 22 % plus légère que la série MXS, permettant ainsi une configuration d'installation plus compacte pour les équipements à espace limité.

     -- Montage flexible sur trois côtés: Prend en charge la fixation inférieure, latérale et axiale dans trois directions avec des trous de broche de positionnement de précision prédéfinis. Il simplifie les procédures d'installation et de positionnement sur site, améliorant ainsi l'efficacité globale de l'assemblage.

     -- Conception à induction magnétique intégrée: Anneau magnétique interne standard avec rainures de montage latérales réservées pour les interrupteurs magnétiques des séries D-M9□ et A93. La conception de montage encastré évite les interférences structurelles et garantit un retour de signal de position stable.

 Règle complète de codage du modèle

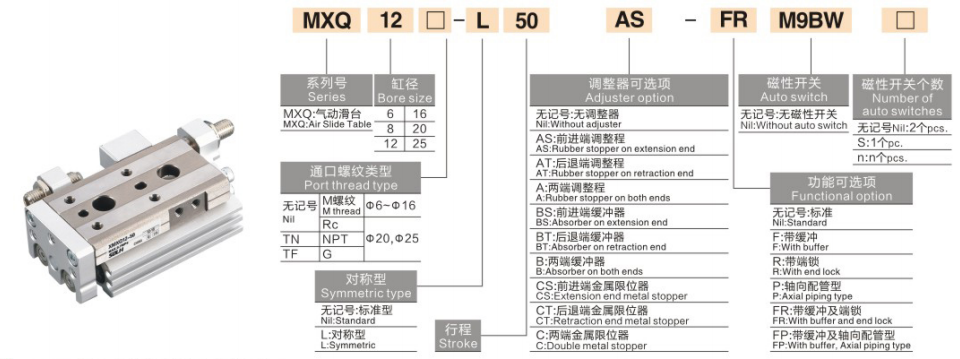

   1. Exemple de modèle : MXQ16-50AS-M9BW

   2. Exemple de référence de commande standard

     -- MXQ20-75A-FR-M9NL : Alésage 20 mm, course 75 mm, réglage de la course à double extrémité, tuyauterie axiale, interrupteur magnétique PNP avec longueur de fil de 3 m

Spécifications techniques générales de base

Tableau de référence de force et de charge de sortie (@0,5 MPa, installation horizontale)

Remarque : La capacité de charge diminue avec une course plus longue et une vitesse de fonctionnement plus élevée ; facteur de sécurité ≥2 ; la charge verticale nécessite une vérification du couple admissible

Scénarios d'application et comparaison de sélection de produits

   1. Scénarios d'application prioritaires pour la série MXQ

     --  Gestion automatisée générale: Parfait pour le transfert cyclique de petits composants électroniques, de terminaux, de composants en plastique et de luminaires modulaires légers avec des exigences de précision standard.

     -- Projets d'automatisation sensibles aux coûts: En tant qu'alternative rentable à la série MXS de haute précision, elle réduit les coûts globaux d'équipement de plus de 30 % tout en maintenant des performances de base stables.

     -- Disposition de l'espace ultra-compacte: Présente une hauteur de corps inférieure et un poids plus léger que les glissières MXS, économisant ainsi de l'espace d'installation verticale pour les équipements automatisés très compacts.

     -- Opération de charge légère de précision moyenne: Idéal pour les conditions de travail avec une demande de positionnement de ±0,02 mm et aucune exigence de rigidité élevée ou de résistance au couple élevé.

     -- Cyclisme à course courte à haute fréquence: Fiable pour un fonctionnement répété à long terme dans une course courte de 10 à 50 mm, remplaçant efficacement les combinaisons traditionnelles de cylindre divisé et de guidage externe.

   2.MXQ contre MXS contre MXH | Comparaison des tables coulissantes Core SMC

Points clés de la sélection professionnelle

     -- Correspondance des tailles d'alésage: Sélectionnez la taille d'alésage appropriée en fonction du poids de la pièce et du sens d'installation. Contrôlez la charge horizontale à moins de 50 % de la valeur nominale et la charge verticale à moins de 25 % de la valeur nominale pour garantir un fonctionnement stable à long terme.

     -- Sélection de trait et réservation de marge: Réservez une marge de course de 5 à 10 mm lors de la sélection du modèle. Adoptez le suffixe de réglage fin AS/AT/A (coupe de 0 à 5 mm) si un calibrage précis de la course est requis.

     -- Sélection de montage flexible: Montage inférieur pour la manutention horizontale des matériaux ; montage latéral pour installation fixe latérale ; montage axial pour l'empilage sur l'axe Z et l'assemblage d'équipements multicouches.

     -- Optimisation de la configuration du tampon: Tampon en caoutchouc standard pour un fonctionnement conventionnel à basse vitesse. Installez un tampon hydraulique en option lorsque la vitesse de fonctionnement dépasse 300 mm/s ou que le poids de la charge dépasse 5 kg (non applicable pour le modèle MXQ6).

     -- Configuration de détection de position: Compatible avec les interrupteurs magnétiques M9B/M9N/A93. Les rainures intégrées double face prennent en charge l'installation à double interrupteur pour obtenir un retour précis du signal d'extension/rétraction sur place.

Résumé en une phrase
