Cylindre de bouchon série RSQ | Cylindre d'arrêt pneumatique à hauteur de montage fixe

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

     La série SOLH RSQ est un cylindre de butée à hauteur de montage fixe conçu pour le positionnement automatisé des lignes de convoyeur et la limitation des pièces. Il couvre des tailles d'alésage de φ12 mm à φ50 mm avec des courses standard allant de 10 mm à 30 mm. Doté d'une structure rigide à hauteur fixe, d'un tampon intégré, de 10 types d'embouts de tige en option et d'un montage d'interrupteur magnétique sur 4 côtés, le vérin RSQ offre des solutions d'arrêt peu coûteuses et de haute fiabilité pour le blocage des stations de convoyeur, le positionnement des palettes et la limitation des pièces, servant de composant de base standard pour les systèmes de transport automatisés.

  1.1 Structure rigide à hauteur fixe

     Différente de la série RSG réglable en hauteur, la série RSQ adopte une conception à hauteur de montage fixe non réglable. Il présente une structure plus simple, une rigidité globale plus élevée et une installation sur site plus rapide, s'adaptant parfaitement aux configurations de stations à hauteur fixe et éliminant les procédures d'étalonnage de la hauteur.

  1.2 Adaptation polyvalente à plusieurs extrémités de tige

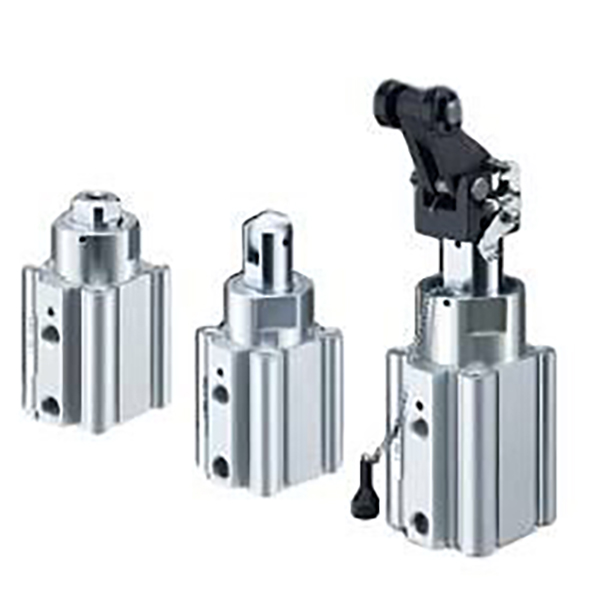

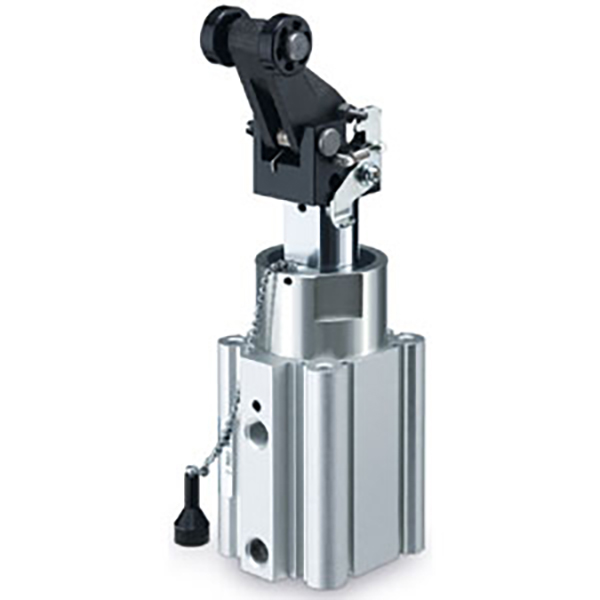

     Équipé de 10 types d'options d'extrémité de tige, y compris des structures à tige ronde, à coupe en biseau, à rouleaux et à levier, couvrant entièrement les scénarios d'arrêt de charges légères, moyennes et lourdes. Les types de leviers (L/B/C/D/E) adoptent une conception de tampon hydraulique intégré avec une excellente absorption d'énergie et une forte résistance aux chocs pour les conditions de travail à haute fréquence et à fort impact.

  1.3 Installation flexible et disposition des commutateurs

     Le corps du cylindre prend en charge l'installation d'un interrupteur magnétique à 4 côtés (compatible avec les interrupteurs des séries D-A9□/M9□/P3DWA) sans accessoires de montage supplémentaires. Deux méthodes de montage standard sont disponibles : le montage par trou traversant de type B (standard) et le montage par trou fileté à double extrémité de type A, s'adaptant à divers cadres d'équipement et espaces d'installation.

  1.4 Conception sans huile et longue durée de vie

     Les modes optionnels double effet, double effet à ressort de rappel et simple effet (extension du ressort) répondent à diverses exigences d'action. Le tampon en caoutchouc standard assure un fonctionnement stable. La tige de piston adopte un traitement de chromage dur et le corps du cylindre subit un processus d'anodisation dur, obtenant une résistance à l'usure et une résistance aux chocs exceptionnelles. La conception de fonctionnement sans huile s'adapte aux environnements de travail propres et sans poussière avec de faibles coûts de maintenance.

2. Règles complètes de dénomination des modèles et exemples de commande

  1. Exemples de modèles typiques: RSQB20-15, RSDQL32-20

  2. Exemples de commandes standard

     • Modèle standard à anneau non magnétique: RSQB20-15 (Pas d'anneau magnétique, montage traversant, alésage φ20, course 15 mm, embout de tige rond standard)

     • Modèle de tampon hydraulique à anneau magnétique: RSDQL32-20 (anneau magnétique intégré, montage traversant, alésage φ32, course 20 mm, extrémité d'arrêt de type levier)

3. Paramètres techniques généraux (20 ℃, condition standard 0,5 MPa)

  3.1 Spécifications de base

     • Mode de fonctionnement: Double effet, double effet à ressort de rappel, simple effet (ressort sorti)

     • Plage de pression de service: 0,05 ~ 1,0MPa ; Pression d'épreuve : 1,5 MPa

     • Température ambiante: -10 ℃ ~ 70 ℃ (sans interrupteur) ; -10 ℃ ~ 60 ℃ (avec interrupteur)

     • Vitesse de fonctionnement des pistons: 50~500 mm/s

     • Mode tampon: Tampon en caoutchouc standard ; Types de leviers équipés d'un tampon hydraulique intégré

     • Mode de lubrification: Fonctionnement sans huile

  3.2 Combinaison standard d'alésage et de course

3.3 Force d'arrêt théorique (unité : N @0,5MPa, double effet)

3.4 Poids du produit (unité : kg à course de 20 mm, série RSQ)

4. Types d'extrémités de tige et scénarios applicables

5. Scénarios d'application typiques

     • Arrêt de la chaîne de montage: Appliqué à l'arrêt des palettes, au positionnement des stations et à l'anti-décalage pour les lignes d'assemblage d'appareils électroniques et électroménagers. La conception à hauteur fixe correspond parfaitement aux configurations de lignes de convoyeurs standard.

     • Limitation de la ligne de convoyeur: Convient pour l'arrêt des pièces sur les convoyeurs à bande et à rouleaux, le positionnement des stations de transfert et le blocage des lignes de divergente/fusion. Plusieurs options d'embouts de tige s'adaptent à différents niveaux de charge.

     • Stations de traitement automatisées: Idéal pour la limitation du chargement/déchargement des machines-outils, le positionnement des machines d'emballage et l'arrêt des postes d'inspection, offrant un fonctionnement cyclique stable et anti-interférence.

     • Scénarios d'arrêt intensifs: Utilisé pour l'arrêt des palettes lourdes et des planches à outils, le positionnement des postes de soudage. Le type de levier tampon hydraulique résiste efficacement aux chocs violents et aux vibrations à haute fréquence.

6. Guide de sélection rapide en 3 étapes

  1. Sélection de la taille d'alésage: Sélectionnez l'alésage en fonction de la charge d'arrêt réelle. Suivez la règle : force d'arrêt théorique ≥ charge réelle × 2 facteur de sécurité. φ16~φ20 pour charge légère, φ32 pour charge moyenne, φ40~φ50 pour charge lourde.

  2. Sélection de trait: La course standard varie de 10 mm à 30 mm. Réservez une marge de course supplémentaire de 5 à 10 mm en fonction de la hauteur de la pièce à usiner pour éviter les interférences mécaniques.

  3. Sélection d'extrémité de tige

￮ Charge légère et faible vitesse : choisissez le type à tige ronde ou à coupe en biseau

￮ Vitesse élevée et charge légère : Choisissez le type de rouleau

￮ Charge lourde et impact à haute fréquence : choisissez le type de levier tampon hydraulique (B/C/D/E)

Résumé en une phrase

     Les vérins de butée à hauteur fixe de la série SOLH RSQ sont dotés d'une structure de montage fixe rigide, de diverses options d'extrémité de tige, d'une installation d'interrupteur à 4 côtés et de performances longue durée sans huile, offrant des solutions d'arrêt standard rentables, stables et résistantes aux chocs pour divers convoyeurs et stations de traitement automatisés.
