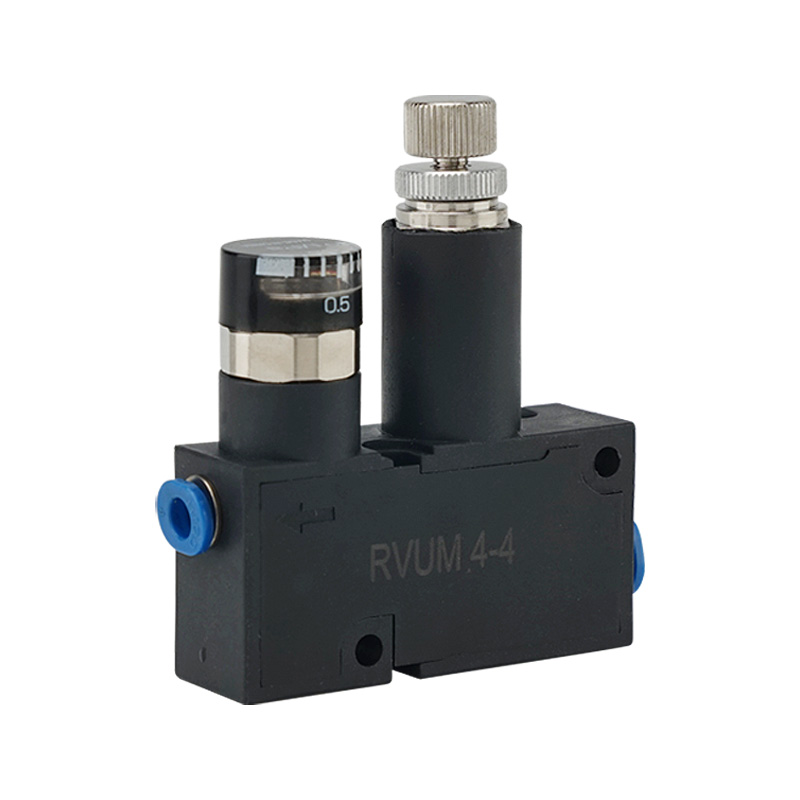

Mini vanne de régulation de pression série RVUM | Réducteur de pression d'air compact à piston à action directe avec raccord instantané

Marque : SOLH par Richge Technology | Régulateur de pression pneumatique de précision ultra-compact

1. Présentation du produit

     La série SOLH RVUM est unMicro-régulateur de pression ultra-compact à piston à action directe, spécialement développé pour les circuits pneumatiques miniatures à espace limité. Il prend en charge les structures de type à relief (standard) et sans relief, avec des options de connexion flexibles droites/coudées, des raccords instantanés intégrés et une régulation de pression de précision de 0,1 à 0,8 MPa. Avec une conception ultra-légère, des méthodes de montage diversifiées et une sortie de pression stable, il est largement utilisé dans des scénarios de précision à faible débit tels que la distribution, l'adsorption sous vide et le micro-soufflage d'air, servant de solution optimale de stabilisation de pression pour les équipements automatisés miniaturisés.

2. Positionnement de base et principe de fonctionnement

     • Conception structurelle: Adopte une structure de piston à action directe de haute précision, disponible en deux versions : type à soulagement standard et type sans soulagement en option, répondant aux diverses exigences de régulation de pression du circuit.

     • Stabilisation précise de la pression: La pression d'entrée maximale atteint 0,9 MPa, avec une pression de sortie stable et réglable allant de 0,1 MPa à 0,8 MPa. La conception de type à décharge évacue automatiquement l'air en surpression pour maintenir une pression constante en aval.

     • Support applicable: Air comprimé pur, prenant en charge un fonctionnement de lubrification sans huile, s'adaptant pleinement aux environnements de travail pneumatiques propres et précis.

3. Caractéristiques exceptionnelles du produit

  3.1 Corps ultra-compact et léger

     L'ensemble du corps de la vanne adopte une conception intégrée miniaturisée avec un espace d'occupation extrêmement réduit. Il convient parfaitement à l'installation intégrée d'équipements, au montage sur panneau et à l'aménagement d'espaces de gabarit étroits, réalisant une optimisation d'occupation d'espace nul pour les systèmes pneumatiques miniatures.

  3.2 Tuyauterie flexible à raccord instantané

     Les ports IN et OUT prennent en charge la commutation libre des types droits et coudés. Compatible avec les tubes pneumatiques métriques φ4/φ6 et impériaux 5/32"/1/4". L'installation enfichable sans outil améliore considérablement l'efficacité de la tuyauterie et des modifications sur site avec une forte compatibilité.

  3.3 Régulation de pression stable de haute précision

     Le manomètre professionnel de 0 à 0,8 MPa est équipé d'une précision de régulation de ± 5 % FS. Il fournit une sortie de pression ultra-stable pour des scénarios de précision à faible débit tels que la distribution automatique, l'adsorption sous vide de la pièce, le micro-soufflage d'air et le contrôle du positionnement, évitant ainsi efficacement les fluctuations de pression affectant la précision du produit.

  3.4 Méthodes de montage diversifiées

     Prend en charge l'installation directe indépendante et l'installation de cluster intégrée au support. Il peut s'adapter de manière flexible à diverses exigences de disposition des équipements, réalisant une régulation de pression indépendante en un seul point et un contrôle de pression centralisé intégré à plusieurs boucles.

  3.5 Performances durables et fiables

     Le corps de la vanne est fabriqué en alliage d'aluminium à haute résistance et en résine, avec une excellente résistance à la corrosion et une excellente stabilité structurelle. La température de fonctionnement varie de 0 ℃ à 60 ℃ (environnement sans gel), garantissant un fonctionnement stable à long cycle dans les scénarios de production industrielle.

4. Spécifications techniques générales

5. Règles de codage des modèles et exemples de sélection

  5.1 Définition complète du modèle

     Format de modèle standard: RVUM - [Spécification du tube] - [Spécification du tube] - [Suffixe]

     • RVUM: Code de série pour mini-régulateur de pression à piston ultra-compact

     • Code de spécification du tube: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Suffixe A: Equipé d'un manomètre de précision

 5.2 Cas d'application du modèle commun

     • RVUM6-6: Modèle de base avec entrée droite φ6 + sortie droite φ6, pour circuits pneumatiques miniatures classiques

     • RVUM6-6-A: Entrée et sortie droites φ6 avec manomètre intégré, réalisant une régulation visuelle de la pression

     • RVUM4-6: entrée droite φ4 + sortie coudée φ6, modèle asymétrique de petit calibre pour canalisations à espace étroit et micro-débit

6. Scénarios d'application typiques

     • Équipements et gabarits de micro-automatisation: Largement utilisé dans les équipements électroniques 3C, les appareils médicaux, les petits bras robotiques et les outillages de précision.

     • Contrôle précis des petits débits: Professionnel pour la distribution automatique, l'adsorption des pièces sous vide, le nettoyage par micro-soufflage d'air et le contrôle précis de la pression de positionnement.

     • Système intégré compact: Idéal pour l'installation d'équipements intégrés, le montage intégré sur panneau et les systèmes pneumatiques intégrés à cluster multi-boucles.

     • Circuit arrière de l'électrovanne: Directement installé en aval des électrovannes pour une réduction de pression secondaire et une sortie de pression stable, éliminant les fluctuations de la pression atmosphérique.

7. Guide de comparaison et de sélection des séries de produits

Résumé en une phrase

     Le mini régulateur de pression de la série SOLH RVUM intègre une taille ultra-compacte, une tuyauterie flexible à une touche et une régulation de pression de précision de 0,1 à 0,8 MPa, ce qui en fait la solution de stabilisation de pression à haute stabilité la plus adaptée pour les microcircuits pneumatiques à espace limité et les équipements automatisés de précision à faible débit.
