Marque:SOLH par Richge Technology
La série SCV est une vanne de commutation pneumatique dédiée spécialement conçue pour les lignes de production automatisées de pulvérisation de peinture, divisée en deux modèles : SCV12 à 2 voies et SCV13 à 3 voies. Développé pour la commutation et le contrôle de la peinture, du diluant et de l'air de purge, il offre une commutation multicolore rapide, une faible consommation de solvant pendant le rinçage et une durée de vie ultra longue. En tant que composant de contrôle principal des systèmes automatiques de pulvérisation et de changement de couleur, il est largement adopté dans les ateliers de revêtement de masse.
1. Commutation multicolore rapide pour augmenter l’efficacité de la production
Un seul pistolet pulvérisateur peut basculer entre plusieurs couleurs de peinture sans avoir à remplacer l’équipement. Une base de collecteur assortie prend en charge le contrôle centralisé pour jusqu'à 15 couleurs différentes, réduisant considérablement les temps d'arrêt liés aux changements de couleur et augmentant le débit des lignes de revêtement entièrement automatiques.
2. Chemin d’écoulement optimisé pour réduire la consommation de produits fins
La conception rationalisée du canal de fluide interne nécessite un volume minimal de diluant pour nettoyer complètement les résidus de peinture à l'intérieur de la vanne et des canalisations connectées. Il réduit le coût quotidien des solvants tout en obtenant une transition de couleur plus propre sans contamination croisée des couleurs.
3. Scellement composite résistant à la corrosion pour les supports de peinture et de solvants
La structure d'étanchéité interne en contact avec le fluide adopte des matériaux élastomères combinés PTFE + FPM, offrant une résistance exceptionnelle aux peintures, aux diluants et aux solvants de nettoyage industriels. Pas de gonflement, de vieillissement ou d'érosion chimique en cas de contact prolongé avec des fluides de revêtement agressifs.
4. Construction à diaphragme isolé, anti-adhérence à la peinture et durée de vie prolongée
La structure spéciale du diaphragme de séparation isole complètement l'actionneur d'entraînement des supports de peinture ; le noyau mobile interne n'entre jamais directement en contact avec le liquide de revêtement. Compatible avec la lubrification par brouillard d'huile pour les actionneurs pneumatiques, avec une durée de vie vérifiée supérieure à 5 millions de cycles de commutation.
5. Entraînement pneumatique complet pour une sécurité intrinsèque dans les zones de revêtement
Actionnement 100 % pneumatique sans composants électriques, éliminant les risques d'allumage par étincelle électrique dans les ateliers de peinture et de solvants inflammables. Action de commutation stable avec réponse rapide pour une opération de revêtement continue 24 heures sur 24.
6. Conception à double montage : autonome et empilable sur collecteur
Prend en charge deux modes d'installation : montage indépendant à une seule vanne ou assemblage de collecteurs empilés denses. La disposition empilée compacte permet d'économiser de l'espace d'installation en atelier et d'organiser soigneusement la tuyauterie, correspondant parfaitement aux unités de contrôle de changement de couleur modulaires standard.

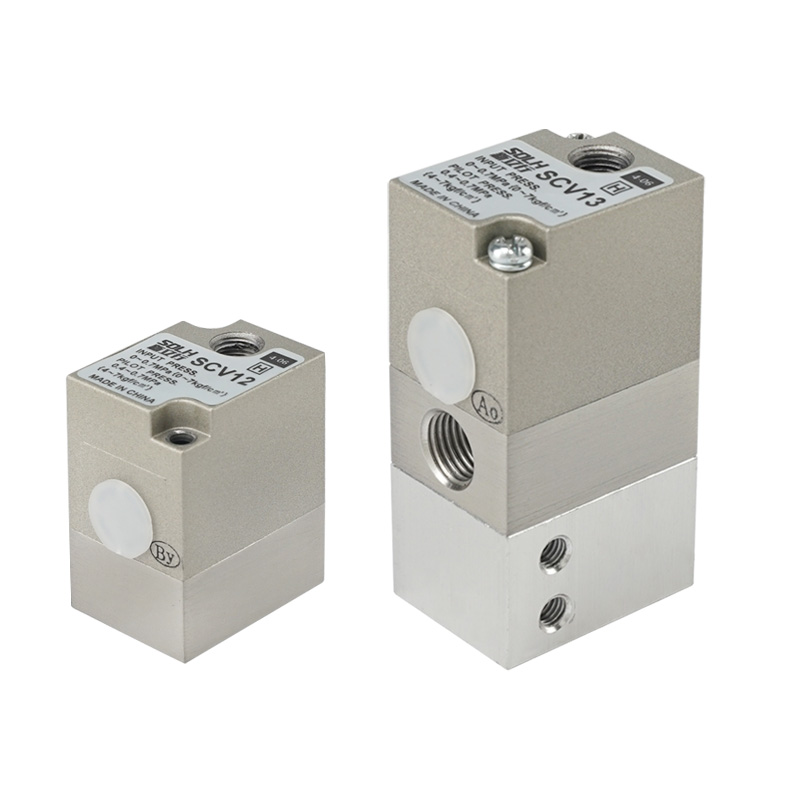

--SCV12 (vanne pneumatique 2/2 voies) : pour les circuits d'alimentation en diluant, de contrôle de l'air de purge et de rinçage des solvants des canalisations.
-- SCV13 (vanne pneumatique 3/2 voies) : pour l'alimentation en peinture, la boucle de circulation et le contrôle continu de l'alimentation en matériau de revêtement.
|
Élément de paramètre |
Détails des spécifications |
| Configuration des circuits |
SCV12 : 2 voies / SCV13 : 3 voies |
| Type d'opération |
Pilote pneumatique externe actionné |
| Médias applicables |
Peinture, solvant diluant, purge air comprimé |
| Pression de service maximale du fluide |
0 ~ 0,7 MPa |
| Pression d'air pilote requise |
0,4 ~ 0,7 MPa |
| Surface transversale efficace de l'orifice |
9 mm² (Cv = 0,5) |
| Température ambiante de fonctionnement |
5℃ ~ 60℃ |
| Tailles de filetage des ports |
Orifice d’entrée de fluide/circulation : G1/4, Rc1/4Orifice de contrôle de l’air pilote : Rc1/8 |
| Poids net d'une seule vanne |
Env. 0,15 kg |
| Options de montage |
Ensemble autonome à montage unique/empilage de collecteurs |
--Lignes de production de revêtement automatiques pour pièces automobiles, appareils électroménagers, meubles et quincaillerie métallique
-- Alimentation en peinture centralisée et systèmes de collecteurs de commutation multicolores rapides pour pistolets pulvérisateurs
-- Commande de commutation marche-arrêt pour la circulation de la peinture, les circuits de rinçage et d'air de ventilation plus fins
-- Machines de revêtement nécessitant une résistance aux solvants, de faibles déchets de solvants, une longue durée de vie et une conception pneumatique antidéflagrante
La vanne de revêtement par pulvérisation pneumatique dédiée SOLH SCV permet une commutation multicolore ultra-rapide, une consommation réduite de diluant, un joint PTFE/FPM entièrement résistant aux solvants, une durée de vie de 5 millions de cycles et un fonctionnement entièrement pneumatique sans étincelles, servant de composant de base standard pour les systèmes de collecteurs de changement de couleur automatisés des lignes de peinture.
