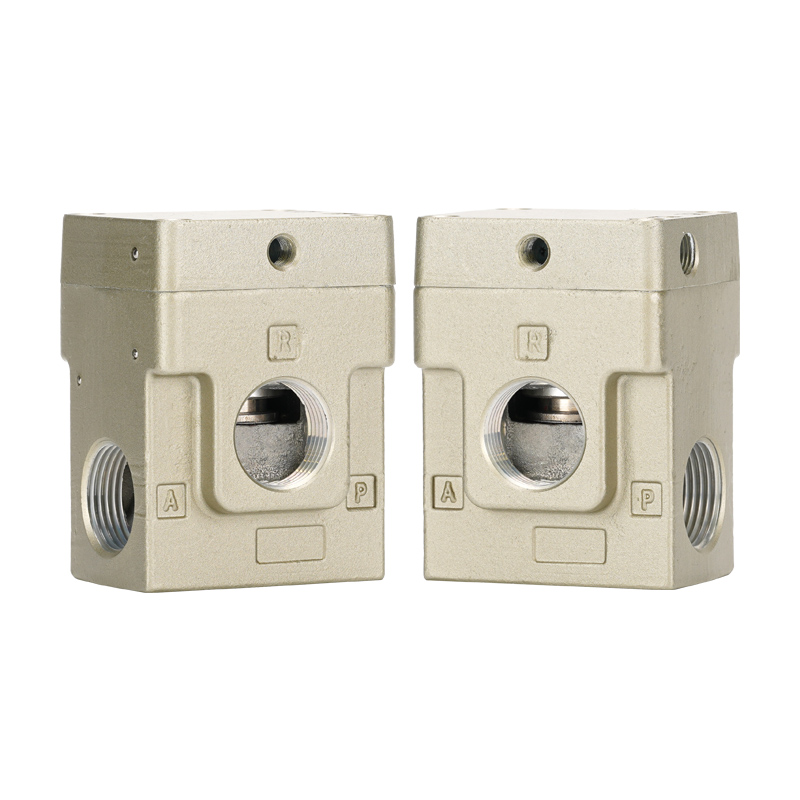

Régulateur de pression de décharge à 3 voies, haut débit, série VEX1

Marque:SOLH par Richge Technology

Positionnement du produit

     La série VEX1 est un régulateur de pression à 3 voies à haut débit et de haute précision développé sous SOLH par Richge Technology. Il est spécialisé dans le maintien stable d'une pression constante, l'échappement rapide et la régulation de pression à deux ou plusieurs étages pour les circuits pneumatiques à usage intensif. Il s'agit de la solution de contrôle de pression courante pour les réservoirs d'air à haute pression, le soufflage d'air à grand volume et les équipements d'entraînement de cylindres de gros calibre et de grande puissance.

Caractéristiques principales du produit

1. Capacité de débit ultra élevée (avantage concurrentiel principal)

     -- Adopte une structure de bobine à clapet équilibrée au lieu de la conception traditionnelle du diaphragme, avec une grande course d'ouverture et une résistance au débit ultra faible.

     -- Fournit un débit 3 à 5 fois plus élevé que les régulateurs ordinaires de la série AR pour répondre à une forte demande instantanée d'alimentation en air.

     - Équipé d'un orifice d'échappement de trop-plein surdimensionné pour obtenir un soulagement rapide de la pression, une contre-pression stable et une suppression efficace des fluctuations de pression.

2. Stabilisation de pression de haute précision

     -- Hystérésis ≤ 0,03 MPa

     -- Répétabilité ≤ 0,01 MPa

     -- Sensibilité ≤ 0,01 MPa Fluctuation de pression minimale, parfaitement adaptée aux conditions de travail de précision à pression constante et à débit constant.

3. Deux modes de contrôle optionnels

     -- Type pilote pneumatique (VEX1□00) : piloté par un signal pneumatique externe P1, applicable aux ateliers télécommandés, antidéflagrants et aux systèmes de commutation de pression multipoints.

     -- Type pilote à solénoïde externe (VEX1□00+G) : bobine de solénoïde pilote intégrée avec options DC24V/AC220V pour réaliser une commutation automatique de pression électrique.

4. Large plage de pression réglable et résistance à haute pression

     -- Pression de service d'entrée maximale : 1,0 MPa

     -- Plage de pression de réglage réglable : Version pilote pneumatique : 0,05 ~ 0,9 MPa Version pilote solénoïde : 0,05 ~ 0,7 MPa5. Fonctionnement convivial et large adaptation de la température · Orientation de montage libre sans limitation d'angle

     -- Conception entièrement sans lubrification, compatible avec les circuits d'air sec sans huile

     -- Plage de température de fonctionnement : 0 ~ 50 ℃ ; modèle pilote d'air étendu à 0 ~ 60 ℃, performances anti-condensation

Tableau complet des spécifications techniques

Classification des modèles de série

     -- VEX110□ : petites tailles de ports (01/02)

     -- VEX120□ : tailles de ports moyennes à petites (02/03)

     -- VEX130□ : tailles de ports moyennes (03/04/06/10)

     -- VEX170□ : ports de grande taille (10/12)

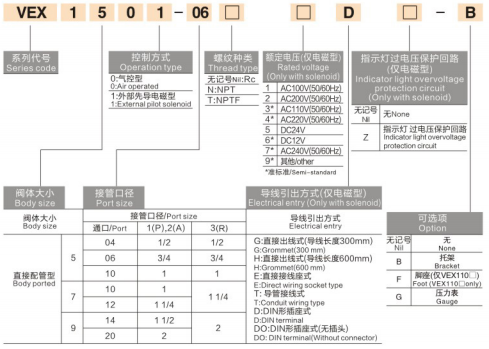

     -- VEX190□ : tailles de ports extra-larges (14/20) Exemple de code de modèle VEX1300-03G36-4-01

     -- 130 = Série port moyen

     -- 0 = Type de pilote pneumatique (1 = Type de pilote solénoïde)

     -- 03 = filetage de port 3/8"

     -- G36 = solénoïde pilote intégré DC24V (accessoire en option)

Scénarios d'application typiques

     -- Stabilisation rapide de la pression et soulagement rapide pour les grands réservoirs de stockage d'air

     -- Équipements de soufflage d'air à grand volume : stations de dépoussiérage industriel, de séchage de pièces et de purge d'air

     -- Vérins et moteurs pneumatiques haute puissance : entraînement stable à grand débit pour éliminer les chutes de pression dans les pipelines

     -- Contrôle de pression à deux ou plusieurs étages : régulateur unique pour une commutation multi-pression via des signaux pneumatiques ou électriques

     - Circuits d'équilibrage et contrôle de tension : tension constante pour la production de films/fils, équipement d'équilibrage pneumatique

Résumé en une phrase

     Le régulateur d'échappement à 3 voies à clapet équilibré SOLH VEX1 combine une capacité de débit ultra-élevée, une haute précision de niveau 0,01 MPa, une fonction d'échappement de secours intégrée et des modes de contrôle pilote air/solénoïde double, servant de choix de contrôle de pression optimal pour les systèmes pneumatiques robustes nécessitant une stabilisation de pression constante, un soulagement rapide et une commutation de pression à plusieurs étages.
