Vanne mécanique à clapet à 3 ports moyenne série VM4 (VM400)

Marque:SOLH par Richge Technology

Positionnement du produit

     La série VM4 (VM400) est une vanne mécanique à clapet à 3 ports de taille moyenne entièrement interchangeable avec les modèles originaux SMC, positionnée entre la série mini VM1 et la série VM2 standard à haut débit. Il prend en charge une plage de fonctionnement complète allant du vide (-100 kPa) jusqu'à une pression positive de 1,0 MPa avec un port universel Rc1/8, une disposition de tuyauterie double côté/inférieur, une construction métallique robuste, une durée de vie ultra longue et des têtes d'actionneur entièrement interchangeables. Largement adopté pour la détection de limite de course, le fonctionnement par jogging manuel et les circuits de verrouillage de sécurité sur les équipements d'automatisation généraux.

Spécifications techniques de base

  1. Paramètres généraux de base

     -- Code de série : VM400 (nom court VM4)

     -- Type de circuit : 3/2 voies ; Normalement fermé (norme NC), normalement ouvert (NO en option

     -- Structure : type à clapet à action directe, étanchéité étanche, étanche à la poussière, durée de vie prolongée

     --  Fluide applicable : air comprimé, gaz inerte

     -- Plage de pression de fonctionnement : -100 kPa ~ 1,0 MPa (compatible avec le vide, avantage par rapport au VM2)

     --  Température ambiante et moyenne : -5 ~ +60 ℃ (aucun givrage interne autorisé)

     --  Filetage du port : Rc1/8 (01) ; en option NPT1/8 (N01), G1/8 (F01)

     --  Performances de débit : surface de section effective 7 mm², Cv = 0,38

     -- Poids net : modèle de base standard 110 g

     --  Disposition de la tuyauterie : port latéral (01), port inférieur (00)

     --  Lubrification : sans lubrification ; Lubrification à l'huile de turbine ISO VG32 en option

     -- Fréquence de commutation maximale : 60 cycles/min pour les actionneurs à bouton-poussoir/à rouleau ; 6 cycles/min pour les têtes de bouton/sélecteur

     --  Résistance aux chocs et aux vibrations : résistance aux chocs de 1 000 m/s², résistance aux vibrations de 70 m/s² (qualité industrielle lourde)

  2. Dimensions hors tout extérieures (mm)

     --  Version à port latéral : 18 × 30 × 57

     --  Version port inférieur : 18 × 30 × 62

  3. Définition et logique du circuit à 3 ports

     -- Port 1(P) : entrée d'alimentation en air principale

     --  Port 2(A) : port de sortie du signal de contrôle

     -- Port 3(R) : port d'échappement

     --  NC logique normalement fermée : non actionné → P coupé de A, A connecté à l'échappement R ; Après actionnement → P se connecte à A, A déconnecte l'échappement R

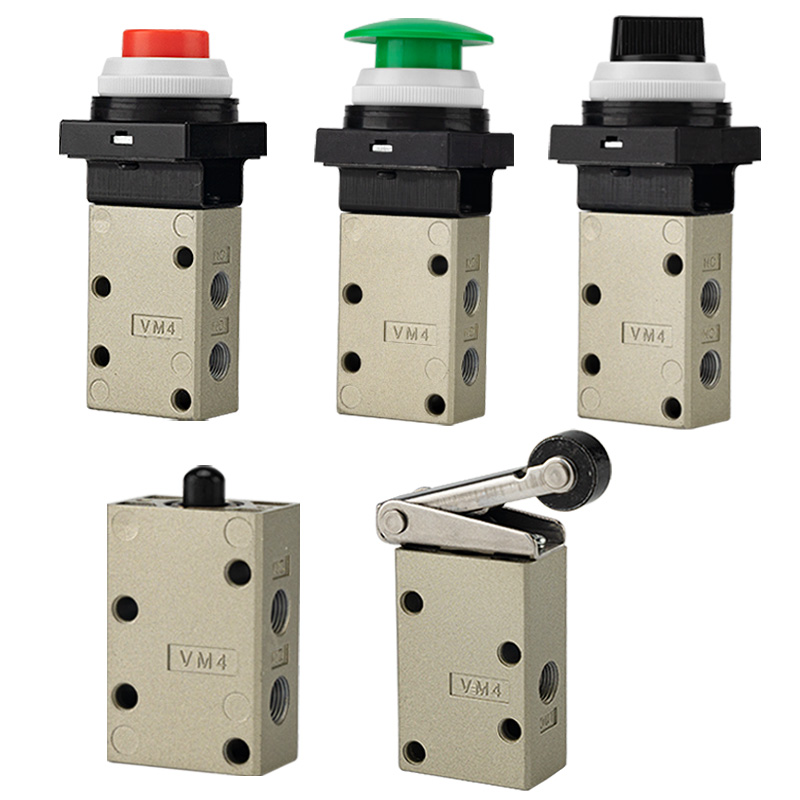

Gamme complète de têtes d'actionneurs interchangeables

  1. Type de levier à rouleau (le plus populaire pour la détection de limite de course)

     -- VM431 : levier à galet en plastique POM standard

     -- VM431S : levier à rouleau en acier trempé pour un fonctionnement continu résistant à l'abrasion

     -- VM432 : levier à rouleau anti-rebond unidirectionnel pour éliminer les erreurs de fonctionnement de la gâchette inverse.

 2. Type à piston droit

     -- VM430 : modèle à base de piston droit standard, prend en charge les fixations d'actionneurs spéciaux personnalisés

  3. Têtes d'arrêt d'urgence à bouton-poussoir et champignon (jog manuel et verrouillage de sécurité)

     -- VM432 : Bouton poussoir plat standard

     -- VM432Y : Tête de champignon jaune haute visibilité pour arrêt d'urgence

     -- VM432R : Bouton d'arrêt d'urgence champignon rouge

     -- VM432G : Bouton poussoir indicateur vert

  4. Bouton / Sélecteur / Actionneurs de sécurité verrouillables

     -- VM434 : bouton de sélection rotatif 2 positions/3 positions

     -- VM435 : bouton-poussoir verrouillable pour éviter tout faux déclenchement accidentel

     -- VM436 : actionneur à levier à charnière à bascule

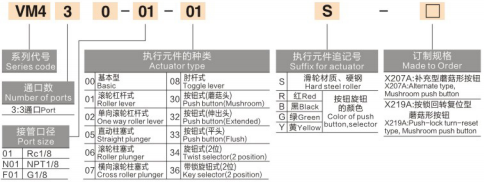

Explication du code modèle

 1. (Exemple : VM431-01-01S)

     -- VM431 : circuit 3 ports + actionneur à levier à galet

     -- 01 : Code du filetage du port (Rc1/8=01 ; N01=NPT1/8 ; F01=G1/8)

     -- 01 : Disposition des canalisations des ports latéraux (00 = disposition des ports inférieurs)

     -- S : Rouleau en acier trempé (pas de suffixe = rouleau en plastique POM standard)

     -- Marque de suffixe de couleur : Y=champignon jaune, R=champignon rouge, G=bouton-poussoir vert

  2. Modèles standards populaires

     -- VM431-01-01A : levier à galet POM 3 ports, port latéral Rc1/8 (modèle universel à usage général)

     -- VM431S-01-01A : rouleau en acier trempé à 3 ports, conditions de travail robustes et résistantes à l'abrasion

     --  VM430-01-00A : piston droit à 3 ports, port inférieur pour un assemblage d'actionneur personnalisé

     -- VM432Y-01-01A : vanne d'arrêt d'urgence à tête champignon jaune à 3 ports

Avantages principaux du produit

     -- Double plage de vide et de pression positive ultra large : fonctionnement stable de -100 kPa de vide jusqu'à 1,0 MPa, compatible avec les circuits d'adsorption sous vide et de pression positive standard (VM2 ne peut pas supporter le vide)

     -- Construction d'étanchéité fiable : excellente étanchéité à l'air, résistance à la contamination par la poussière, réponse rapide et durée de vie ultra longue.

     -- Filetage standard universel Rc1/8 : taille de port largement adoptée pour les équipements d'automatisation générale avec une grande interchangeabilité

     - Disposition de la tuyauterie double face/inférieure : Disposition d'installation flexible pour un empilement de panneaux dense et un équipement à espace limité

     -- Gamme complète d'actionneurs en série complète : levier à galet, piston, bouton-poussoir plat, tête champignon colorée, bouton rotatif et têtes verrouillables couvrant entièrement les demandes de limite de course, de jogging manuel, d'arrêt d'urgence et de contrôle du sélecteur

     -- Construction robuste et industrielle : corps de vanne en métal solide, rouleau en acier trempé en option et haute résistance aux chocs et aux vibrations pour les lignes de production continues difficiles.

     - Conception sans lubrification et sans entretien : faible coût d'exploitation et environnement de circuit d'air propre et sans huile

Scénarios d'application industrielle typiques

     -- Détection de la limite de course de l'équipement : retour de position complète du vérin et de la table coulissante avec actionneur à levier à rouleau

     -- Circuits de contrôle d'adsorption et de libération sous vide (fonctionnement stable à une pression négative de -100 kPa)

     - Test de jogging manuel et mise en service de l'équipement via des actionneurs à bouton-poussoir du panneau

     -- Verrouillage d'urgence de sécurité de la machine : tête de champignon jaune/rouge pour une fermeture rapide du circuit d'air

     -- Commutation pneumatique du gabarit et du luminaire pour les boucles de serrage/déserrage

     - Commande de déclenchement mécanique à haute fréquence pour machines d'emballage, d'impression et textiles

     -- Petit retour de signal de position de poste de travail automatisé et circuits de verrouillage de sécurité mécanique

Tableau de comparaison de sélection : séries VM1 / VM2 / VM4

Résumé en une phrase

     La vanne mécanique à clapet moyenne à 3 ports SOLH VM4 est équipée d'un port universel Rc1/8, d'une capacité de débit Cv = 0,38, d'une compatibilité de pression sous vide complet ~ 1,0 MPa, d'une étanchéité à clapet fiable, d'actionneurs interchangeables complets et d'une disposition de tuyauterie double côté/fond, servant de vanne de régulation mécanique moyenne préférée pour toutes les conditions de travail nécessitant un fonctionnement sous vide, une résistance à l'abrasion et des performances stables à long terme.
