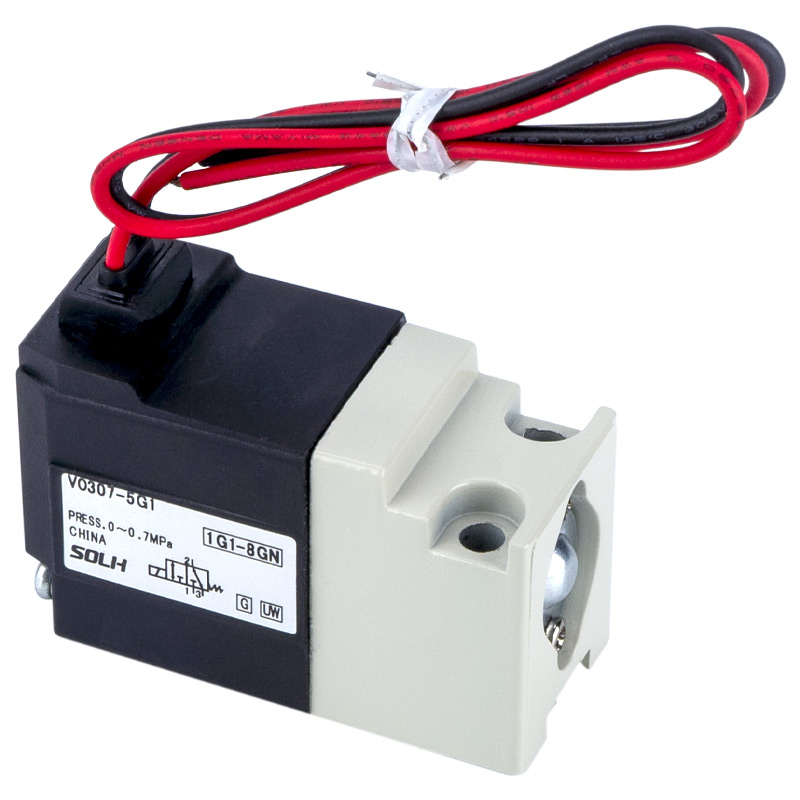

Électrovanne 3 ports série VO307 – Type à montage sur collecteur à clapet à action directe

Marque:SOLH par Richge Technology

Positionnement du produit

     La série VO307 est la variante de montage sur collecteur dédiée de la série VT307, une électrovanne 3 ports à clapet à action directe exclusivement développée pour l'intégration d'îlots de vannes et de collecteurs. Il effectue la coupure, la commutation et le contrôle du circuit d'air. Dotée d'un démarrage sans pression et d'une compatibilité avec les conditions de travail sous pression positive et sous vide, cette vanne de commutation compacte, à cycle élevé et fiable est idéale pour le contrôle pneumatique centralisé des équipements automatisés.

Principales fonctionnalités

     --Structure de collecteur spécialisée, premier choix pour l'intégration d'îlots de vannes. Conçue sur mesure pour une installation de collecteur sans ports de tuyaux latéraux. Plusieurs vannes peuvent être disposées de manière dense côte à côte pour économiser de l'espace d'installation, standardiser la disposition du câblage et réduire les points de fuite potentiels, en s'adaptant parfaitement aux îlots de vannes et aux systèmes de commande pneumatique centralisés.

     --Conception de clapet à action directe, démarrage sans pression disponible Aucune pression pilote requise pour le fonctionnement. Il fonctionne de manière stable dans une plage de pression positive de 0 à 0,7 MPa, tandis que la version sous vide supporte une pression jusqu'à -101,2 kPa. Un fonctionnement stable est garanti dans des environnements à basse pression, sous vide et avec une source d’air instable.

     --Conception flexible multifonctionnelle avec une forte polyvalence Prend en charge plusieurs modes de fonctionnement, notamment normalement fermé (NC), normalement ouvert (NO), diviseur de débit et sélecteur. Les fonctions peuvent être rapidement commutées simplement en remplaçant la plaque de recouvrement, offrant ainsi une excellente adaptabilité universelle.

     --Réponse rapide et durable pour les cycles à haute fréquenceTemps de réponse ≤ 20 ms, fréquence de fonctionnement maximale atteint 10 Hz, parfaitement adapté aux conditions de travail de soufflage d'air, de jet et de commutation sous vide à grande vitesse.

     --Étanchéité élastique HNBR et fonctionnement sans lubrificationLa vanne principale adopte un joint élastique en caoutchouc HNBR de qualité supérieure avec une étanchéité supérieure et une durée de vie prolongée. Aucune huile lubrifiante n'est requise pendant le fonctionnement, ce qui permet une utilisation propre et respectueuse de l'environnement et réduit les coûts de maintenance.

     --Équipé d'une commande manuelle pour une mise en service pratique. Livré avec un bouton-poussoir manuel non verrouillable standard pour un débogage, une inspection et une commutation manuelle d'urgence faciles sur site, simplifiant ainsi les travaux d'installation et de maintenance.

     --Faible consommation d'énergie et durée de vie extra longue. Les bobines standard présentent une faible consommation d'énergie et prennent en charge une alimentation continue à long terme. Les composants de base sont importés avec une durée de vie comparable à celle des marques japonaises, offrant ainsi un rapport qualité-prix exceptionnel.

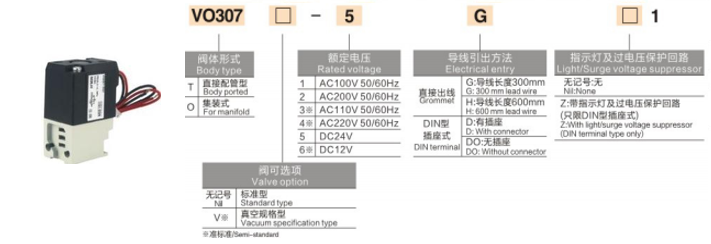

Spécifications techniques

     --Configuration du port : solénoïde unique à 3 ports et 2 positions

     --Principe de fonctionnement : type de clapet à action directe

     --Matériau du joint : joint en caoutchouc élastique HNBR

     --Milieu applicable : air comprimé, gaz inerte

     --Plage de pression de fonctionnement : 0–0,7 MPa ; Type de vide : -101,2 kPa ~ 0,1 MPa

     --Pression de preuve : 1,5 MPa

     --Température ambiante : -10 ℃ ~ +50 ℃

     --Temps de réponse : ≤ 20 ms (testé sous 0,5 MPa)

     --Fréquence de fonctionnement maximale : 10 Hz

     --Exigence de lubrification : sans lubrification

     --Fonctionnement manuel : commande manuelle non verrouillable

     --Type de montage : montage sur collecteur (installation du collecteur de base)

     --Tension disponible : DC12V / DC24V, AC110V / AC220V et options personnalisées

     --Base de collecteur assortie : série VV3074. Scénarios d'application typiques · Contrôle pneumatique centralisé pour les lignes de production automatisées, les bras robotisés et les dispositifs de serrage

     --Systèmes d'adsorption sous vide, de rupture de vide, de soufflage d'air et de jet de fluide

     --Machines d'emballage, d'impression, de textile, de travail du bois et de transformation des aliments

     --Équipement nécessitant une intégration de collecteur, un démarrage sans pression, une compatibilité sous vide et un fonctionnement à haute fréquence

     --Îles de vannes, ensembles multivannes et systèmes de commande pneumatique modulaires

Résumé en une phrase

     L'électrovanne à clapet à 3 ports à montage sur collecteur SOLH VO307 est spécialement conçue pour les îlots de vannes, prenant en charge le démarrage sans pression, la compatibilité totale avec le vide, la conversion multifonction, la réponse rapide à haute fréquence et le fonctionnement sans entretien, ce qui en fait une solution optimale et rentable pour le contrôle d'automatisation pneumatique centralisé.
