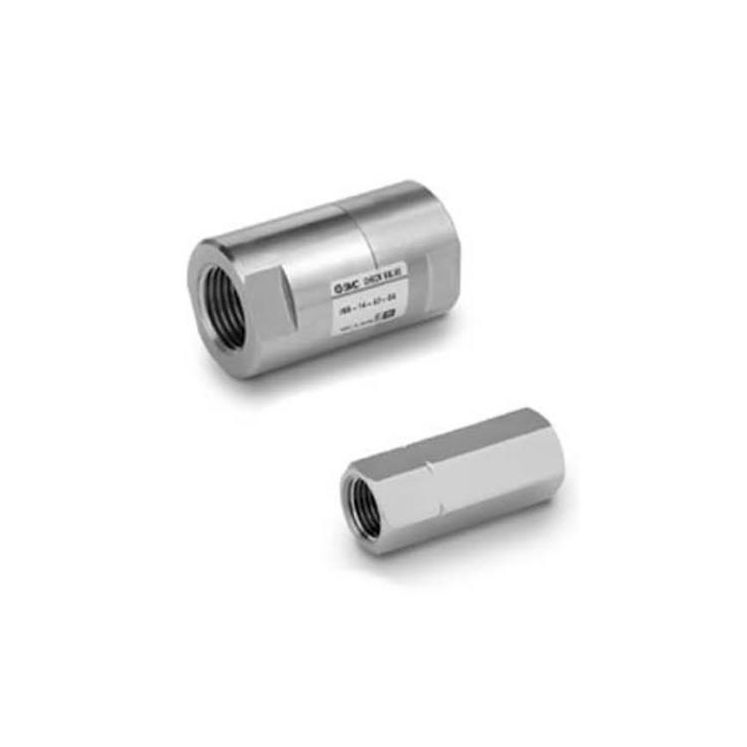

Clapet anti-retour à faible pression de fissuration série XTO674/INA14

Marque:SOLH par Richge Technology

Positionnement du produit

     Les séries SOLH XTO674 et INA14 partagent la même plate-forme de produits, avec une pression de fissuration ultra faible et une compatibilité double fluide pour l'air comprimé et l'eau. Ces clapets anti-retour filetés en ligne sont largement utilisés pour empêcher le flux inverse dans les circuits de vide et les systèmes pneumatiques généraux, également adaptés aux conduites de liquide et d'eau à basse pression. XTO674 se concentre sur les conditions de travail à basse température, tandis que INA14 couvre les scénarios industriels standards et résistants à la corrosion.

 Classification du code modèle et règle de dénomination

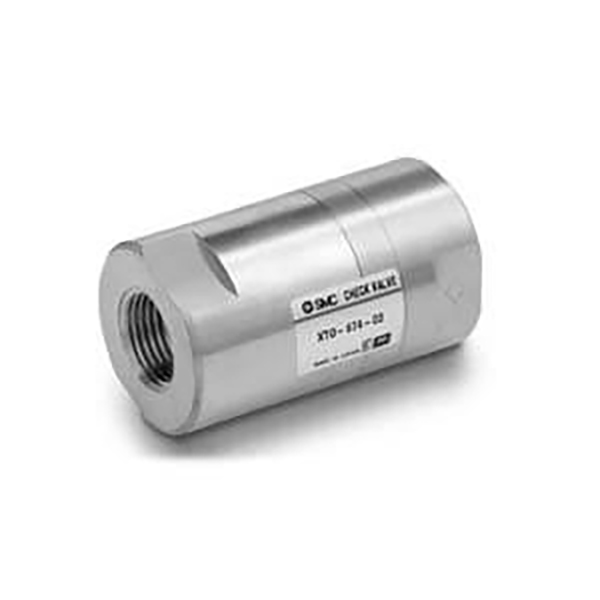

     -- XTO674 : corps en laiton, version résistante aux basses températures (température de fonctionnement minimale de -30 ℃)

     -- INA14 : série standard, corps en laiton/acier inoxydable SUS304 en option, plage de température normale (-5 ℃ minimum)

     -- Définition du suffixe de taille de port : 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Spécifications techniques universelles partagées

     -- Pression de craquage : 0,01 MPa (0,1 bar), seuil ultra-bas idéal pour les circuits sous vide et basse pression

     -- Pression d'épreuve maximale : 1,0 MPa

     -- Médias applicables : air comprimé, eau, gaz inerte neutre et liquide neutre

  1. Plage de température de fonctionnement

     -- XTO674 : -30 ℃ ~ +80 ℃ (résistant à la cryogénie)

     --INA14 : -5 ℃ ~ +80 ℃

  2. Matériaux de joint en option

     -- NBR (Standard) : Pour l'air et l'eau propre, température applicable -5 ~ 60 ℃

     -- FKM : résistant à l'huile et aux hautes températures, jusqu'à 80 ℃

     -- CR : résistant aux intempéries et à l'abrasion, en option pour la série XTO674

  3. Options de matériaux du corps de vanne

     -- XTO674 : Corps en laiton massif uniquement

     -- INA14 : Laiton / Acier inoxydable SUS304 (toutes les pièces en contact avec le produit sont en acier inoxydable)

Tableau de comparaison des paramètres du modèle typique

Avantages principaux du produit et champ d'application

 1. Pression de fissuration ultra-faible de 0,01 MPa

     -- Ouverture stable sous un vide de -0,1 MPa, évite efficacement la perte de vide et le reflux de la ventouse/générateur de vide.

  2. Étanchéité fiable bidirectionnelle

     -- Flux direct fluide, zéro fuite inverse ; protège les pompes à vide, les électrovannes et les cylindres des dommages causés par une surpression inverse.

  3. Mini structure filetée en ligne

     -- Directement installé en ligne dans les tubes sans supports de montage supplémentaires, s'adapte parfaitement à l'espace compact et étroit de disposition des équipements.

 4. Conception universelle à double milieu air et eau

     -- Compatible avec les circuits pneumatiques secs et les conduites d'eau liquide à basse pression pour réduire les types d'inventaire de pièces de rechange.

 5. Compatibilité totale du système de vide

     -- Convient aux équipements de test sous vide et aux boucles de circulation sous vide à pression négative pulsée.

Directives d'installation et de sélection de modèle

  1. Marque de direction d'écoulement : une flèche « → » est imprimée sur le corps de la vanne pour indiquer la direction d'écoulement du fluide ; une installation inversée bloquera complètement le passage du fluide.

  2. Correspondance de la taille du port : sélectionnez Rc1/8" ~ Rc1/2" en fonction du diamètre du pipeline ; Rc1/4" (suffixe 02) est la spécification générale la plus courante.

  3. Règles de sélection des supports et de la température

     -- Conditions de travail à basse température/sous vide → Choisissez la série XTO674

     --  Air ordinaire à température ambiante et eau propre → INA14 avec joint NBR
     -- Fluides contenant de l'huile ou fluide haute température → INA14 avec joint en caoutchouc fluoré FKM

  3. Disposition recommandée du système de vide

     -- Installez le clapet anti-retour entre le générateur de vide, le filtre et la ventouse pour bloquer le reflux d'air et maintenir un degré de vide stable pendant un fonctionnement intermittent.

Avantage d'interchangeabilité SOLH

     XTO674 et INA14 partagent des dimensions globales, une taille de port de filetage et des paramètres de performances de base identiques. Les deux séries peuvent être directement remplacées sur site sans modification du pipeline, offrant ainsi un rapport coût-performance supérieur à celui des modèles équivalents importés.

Résumé en une phrase

     Le clapet anti-retour fileté en ligne SOLH XTO674 / INA14 avec une pression de fissuration ultra-faible de 0,01 MPa prend en charge deux supports air et eau, un corps en laiton/acier inoxydable en option et plusieurs matériaux d'étanchéité, offrant une protection anti-reflux fiable pour les canalisations industrielles sous vide, cryogéniques, pneumatiques générales et fluides basse pression.
