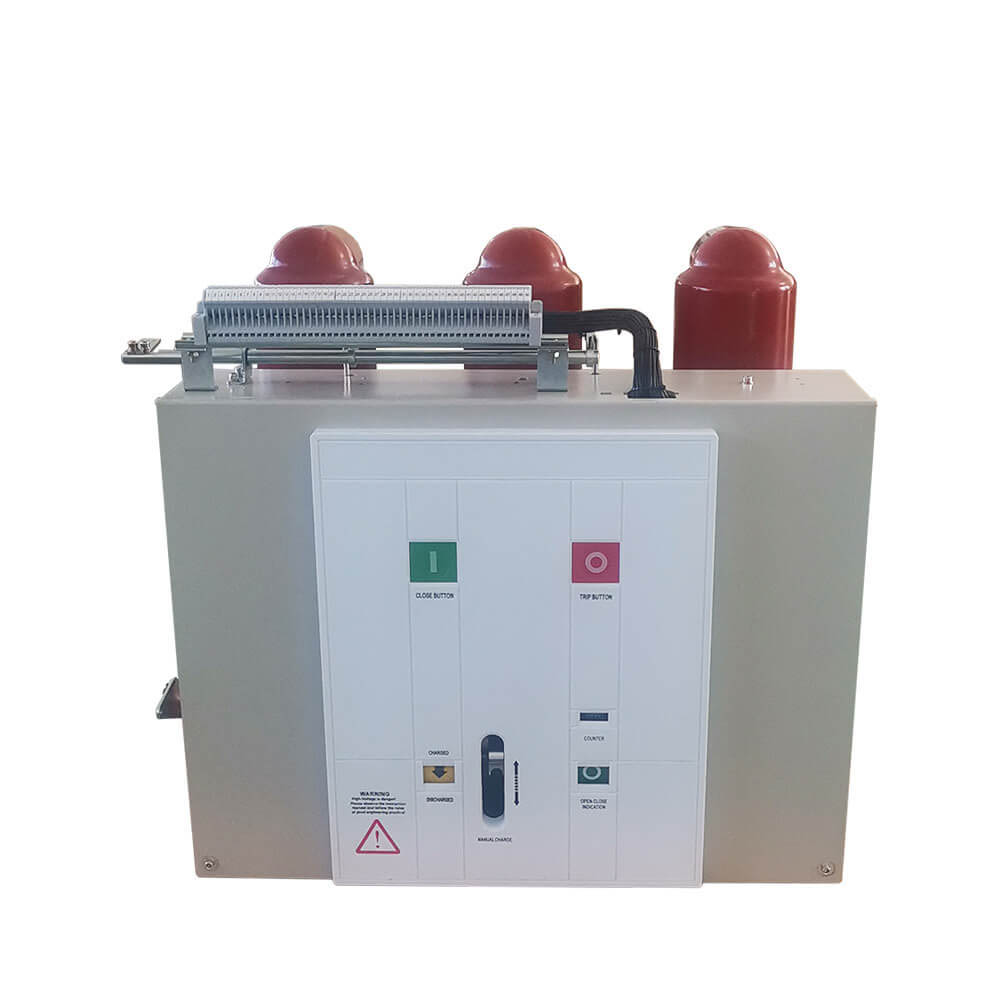

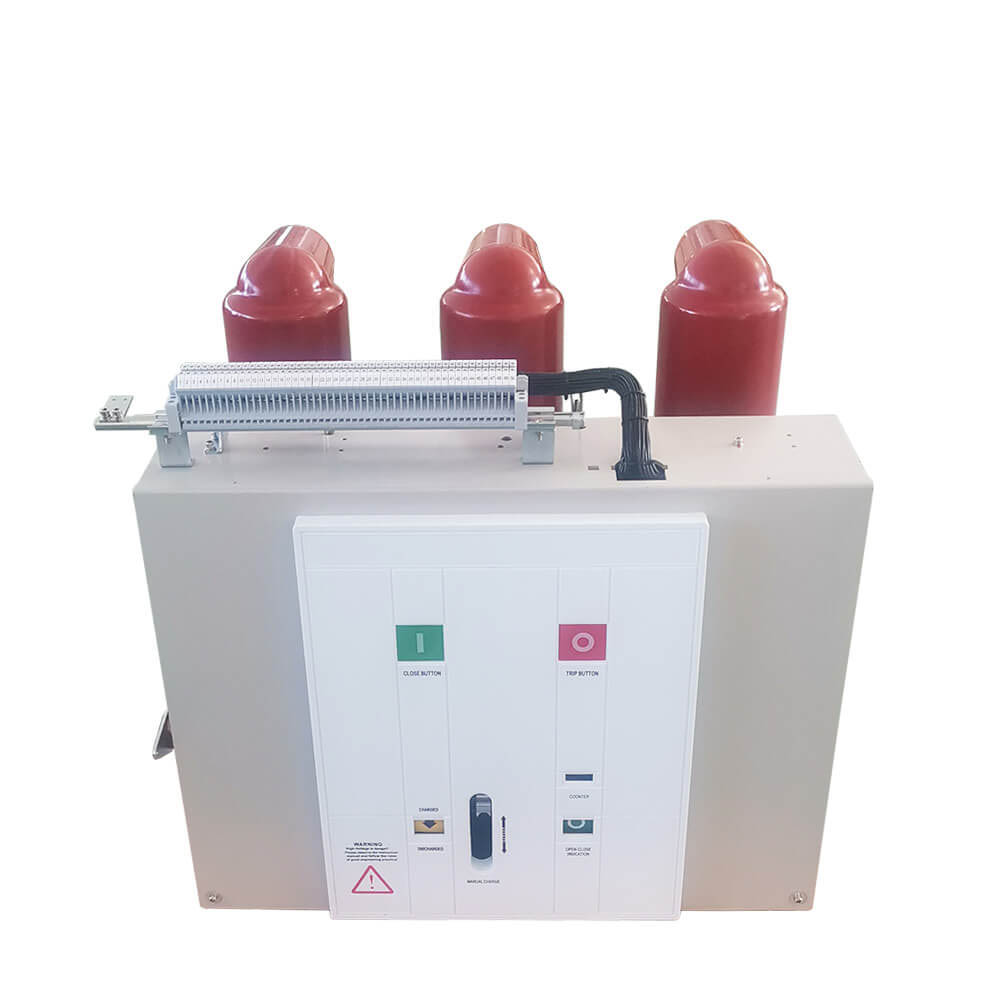

10kV 11KV 12KV 12KV haute tension AC 630A Disjoncteur de circuit à vide VCB de type VCB à pôle intérieur 630A

10kV 11KV 12KV 12KV haute tension AC 630A Disjoncteur de circuit à vide VCB de type VCB à pôle intérieur 630A

     Le mécanisme de fonctionnement à ressort unique VBI-12 est un produit intégré spécialement conçu pour le fonctionnement de disjoncteur à vide à haute tension à tension intérieure à haute tension à la tension nominale triphasée. Il s'agit d'une conception d'unité fonctionnelle modulaire avec une structure compacte et simple. Fiable et facile à utiliser. La conception optimisée de l'unité de fonction de clôture réduit la puissance de clôture, qui non seulement résout fondamentalement la survenue de défaillances telles que le non-respect et refuser d'ouvrir après la fermeture, mais réduit également la puissance de voyage requise pour l'ouverture; Unité de stockage d'énergie du moteur Il adopte la transmission des engins et la structure compacte, ce qui réduit les défaillances mécaniques en raison de problèmes de qualité tels que les chaînes. Ainsi, il est considérablement amélioré que l'unité de stockage d'énergie du moteur déconnecté adopte la transmission des équipements, a une structure compacte et réduit les défaillances mécaniques causées par des problèmes de qualité tels que les chaînes. Améliorant ainsi considérablement la durée de vie mécanique du mécanisme de ressort du disjoncteur (30 000 fois). La surface de 80% des pièces du mécanisme est traitée avec un processus spécial, qui améliore considérablement la capacité anti-corrosion des pièces et assure la qualité cohérente et stable de la machinerie.

Caractéristiques

un. Disjoncteur de circuit à vide à vide à haute tension VBI-12 équipé d'un interrupteur à vide en céramique scellé intermédiaire, l'utilisation de la structure de contact du champ magnétique longitudinal en cuivre, le contact électrique est une petite durée de vie électrique, le niveau de pression du contact est à haut niveau, la réduction diélectrique de la réduction diélectrique est stable, l'art est à faible teneur en offres diélectrique, la coupe diélectrique est stable, l'art est rapidement, le niveau de la coupe diélectrique est stable, l'art est à réduire, la coupe diélectrique est stable, l'art est à faible teneur La capacité de rupture est forte.

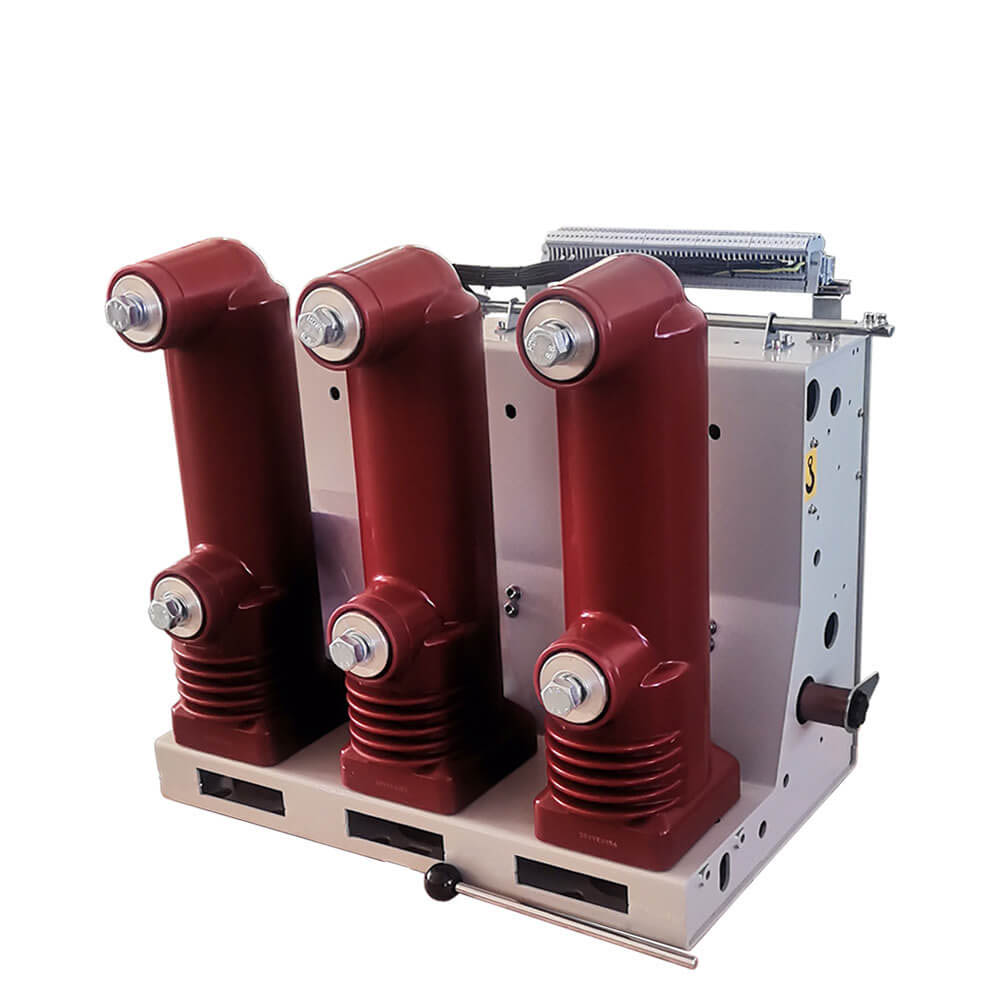

né VBI-12 Indoor Indoor haute tension Vaguum Circuit Breaker Structure globale du mécanisme de fonctionnement et utilisation du système d'extinction d'arc sous la forme de l'installation longitudinale principale d'un tube d'installation tubulaire, le tube est composé de la résine époxy en utilisant le processus APG, donc est particulièrement résistant à la rampe. Cette conception structurelle, réduisant considérablement l'accumulation de poussière, puis la surface de la chambre d'arc, peut non seulement empêcher l'interrupteur de vide par des facteurs externes et peut garantir que même dans l'environnement de pollution chaud et humide et grave, l'effet de tension peut également montrer un état de résistance élevé.

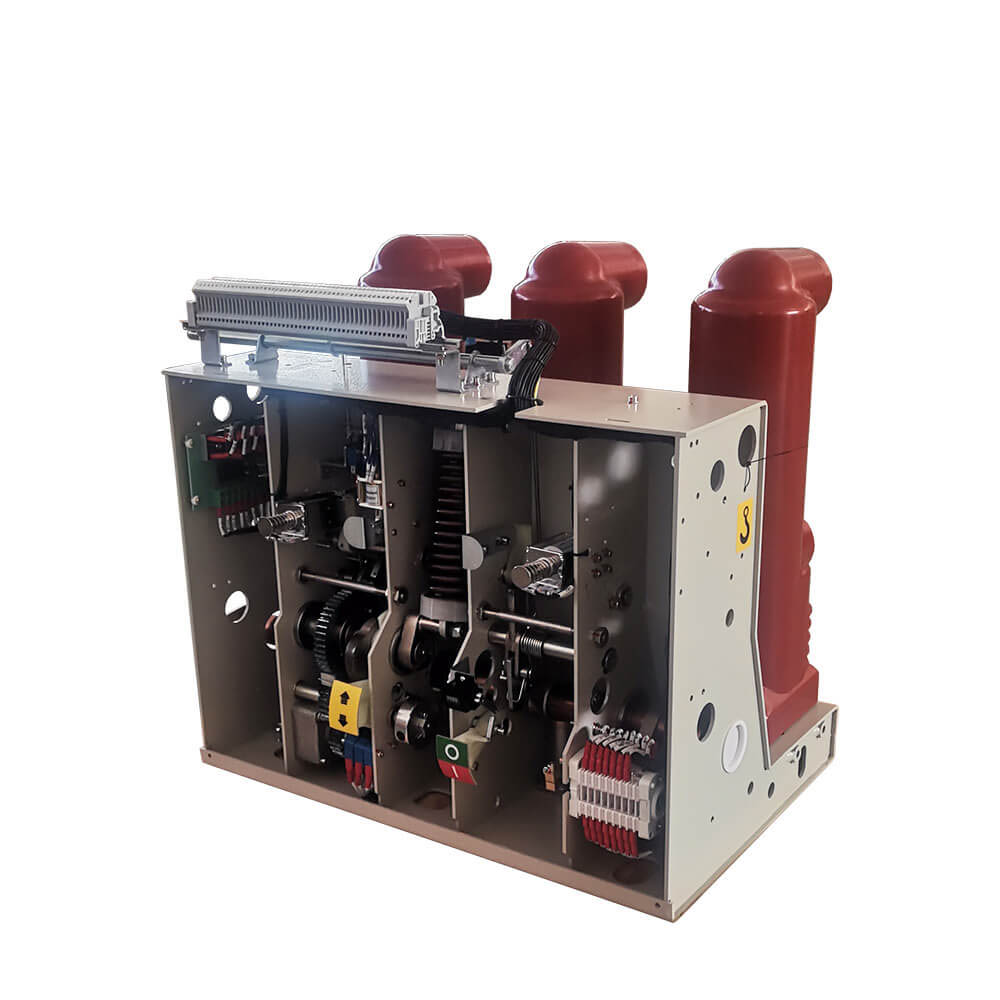

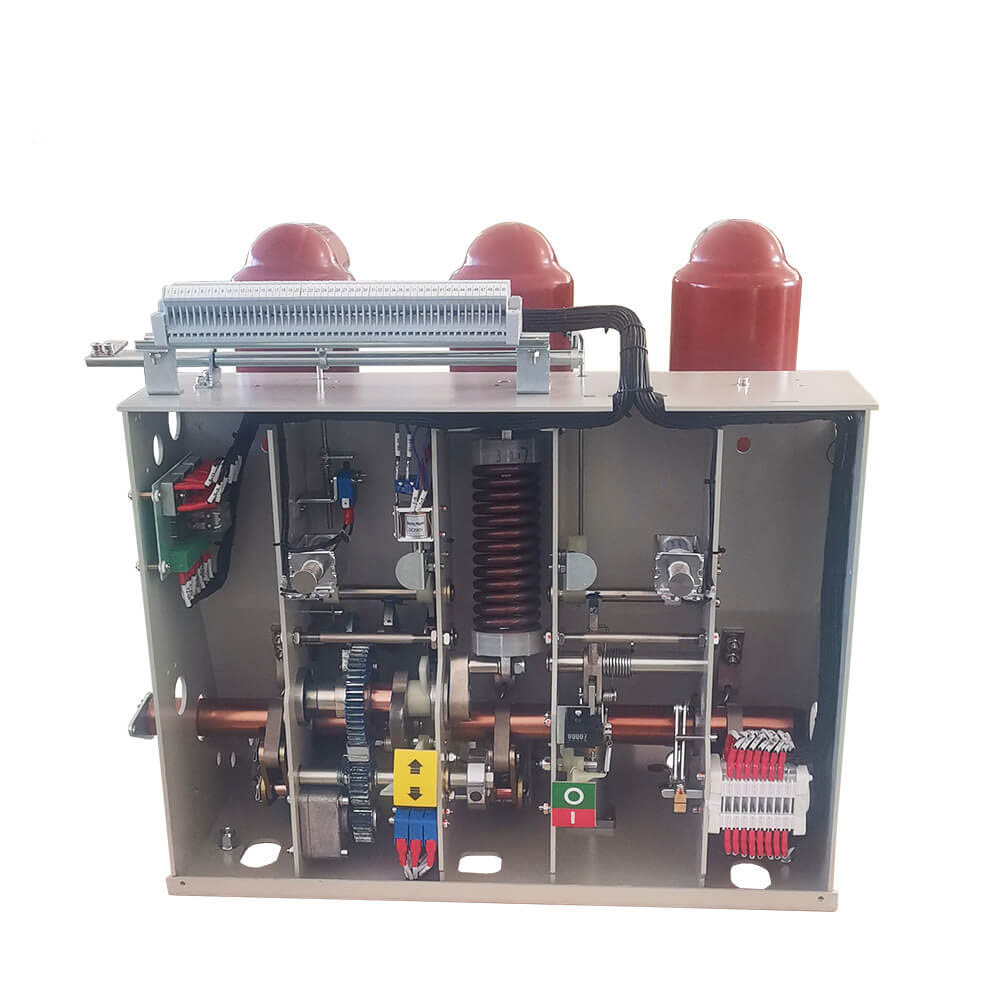

c. Le mécanisme de fonctionnement de la disposition du mécanisme de stockage d'énergie de ressort, avec le stockage d'énergie manuel et la fonction de stockage d'énergie électrique, le mécanisme de fonctionnement placé dans le châssis avant la chambre d'arc, le châssis a été divisé en cinq espaces d'assemblage de cinq partitions moyennes, en attendant la partie de stockage d'énergie, la partie de transmission, la partie déclencheur et la partie tampon du mécanisme d'opération sont respectivement installées. The VBI-12 vacuum circuit breaker will arrange the arc chamber and the operating mechanism to form a unified whole, that is, The structural design allows the operating performance of the operating mechanism to be more consistent with the required performance of the interrupter opening and closing, reducing unnecessary intermediate transmission links, reducing energy consumption and noise, making the operating performance of the VBI-12 circuit breaker more Reliable, Le disjoncteur de VBI-12 peut être chargé dans l'appareillage de la voiture à main, peut également être chargé dans une largeur fixe.

d. Le disjoncteur a les avantages d'une longue durée de vie, d'un entretien simple, pas de pollution, pas de risque d'explosion et de faible bruit, et convient aux conditions de travail sévères telles que le fonctionnement fréquent.

Informations de base.

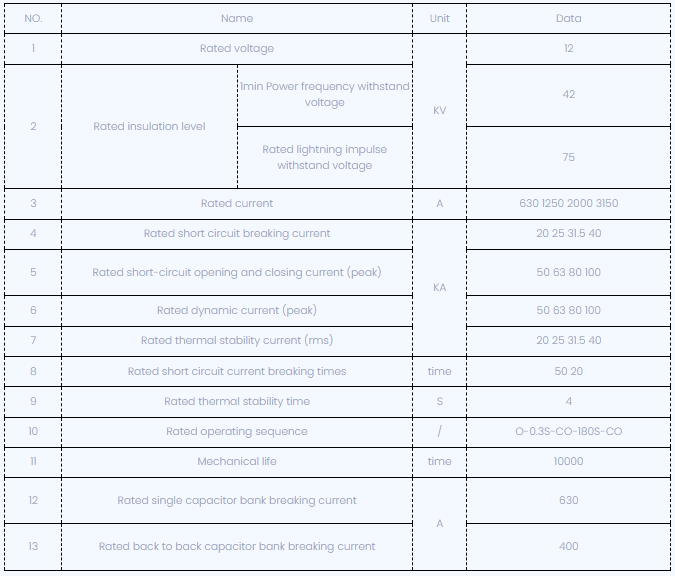

Paramètres techniques

Dessin dimensionnel:

Conditions environnementales

1. température ambiante: -15 ℃ ~ + 40 ℃ (à -30 ℃ pour permettre le stockage et le transport).

2. Altitude: ≤1000m.

3. Humidité relative: moyenne quotidienne ≤ 95%, moyenne mensuelle ≤ 90%. pression de vapeur saturée quotidiennement moyenne ≤ 2,2kpa, moyenne mensuelle ≤ 1,8 kPa.

4. Intensité du tremblement de terre: ≤8 degré.

5. Pas d'incendie, danger d'explosion, grave sale, corrosion chimique, ainsi que des lieux de vibrations intenses.

FAQ

Q1: Êtes-vous un fabricant ou un commerçant?

A1: Nous sommes un fabricant professionnel de premier plan.

Q2: Combien de temps dure votre cycle de livraison?

A2: Cela dépend des exigences et de la quantité de votre produit. Généralement, 5 à 10 jours ouvrables sont nécessaires pour la livraison

Q3: Quel est votre service après-vente?

A3: Nous pouvons répondre aux questions des utilisateurs résoudre leurs problèmes 24 heures sur 24 et fournir rapidement un support technique complet à tous nos produits.

Q4: Comment résolvez-vous des problèmes de qualité?

A4: Veuillez fournir des photos détaillées des problèmes de qualité. Nos services d'inspection technique et de qualité les analyseront. Nous donnerons une solution satisfaisante dans les 2 jours.

Q5: Acceptez-vous les services personnalisés?

A5: Nous fournissons des services OEM / ODM et pouvons imprimer votre logo sur les produits. Notre équipe technique professionnelle et de devis peut fournir des projets satisfaisants en fonction de vos dessins et paramètres.
