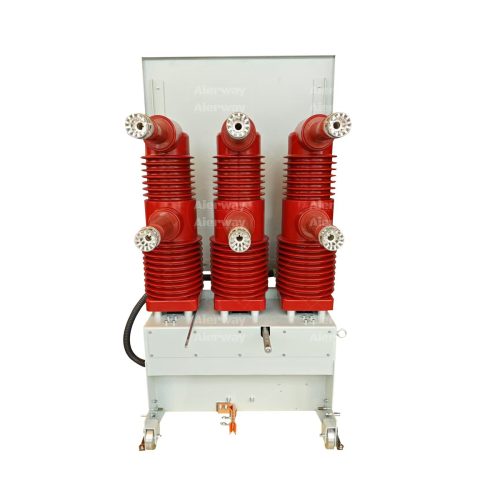

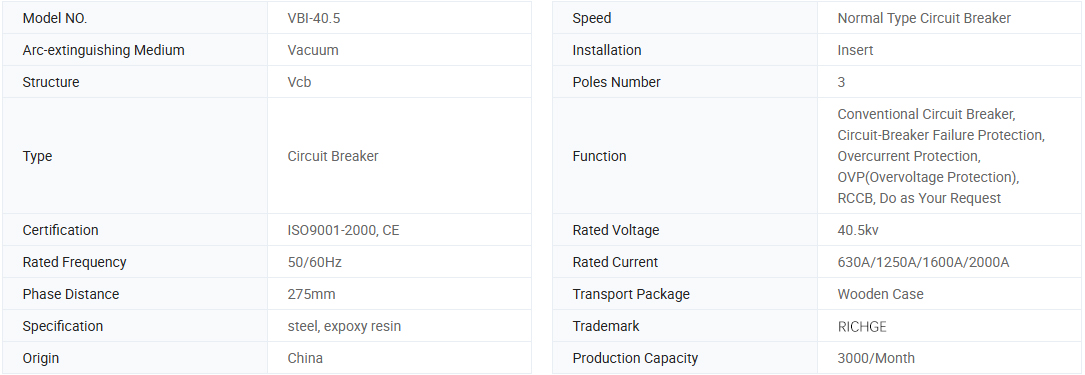

Disjoncteur de circuit à vide monté sur le sol de 35 kV avec mécanisme à ressort VBI
Le disjoncteur de vide VSG-40.5 de la série est un nouveau type de 50Hz triphasé selon le concept de conception unique et combiné avec la demande et le développement du marché, la tension nominale de l'interrupteur intérieur de 40,5 kV, il peut être fourni aux entreprises industrielles et mineurs, à la centrale électrique et à la sous-station comme contrôle et protection de l'équipement électrique, et est conforme à des opérations fréquentes.
Le disjoncteur à vide à haute tension VBI est un dispositif intérieur avec un AC 50Hz triphasé et une tension nominale de 40,5 kV. Il peut être utilisé pour le contrôle et la protection des équipements électriques dans les entreprises industrielles et miniers, les centrales électriques et les sous-stations, en particulier pour les endroits avec des opérations fréquentes. La forme d'installation du disjoncteur dans l'armoire de commutation peut être soit un type fixe ou un type de retrait installé sur un chariot de circuit à vide à haute tension intérieur. C'est le meilleur choix pour le contrôle et la protection des systèmes de transmission et de distribution haute tension.

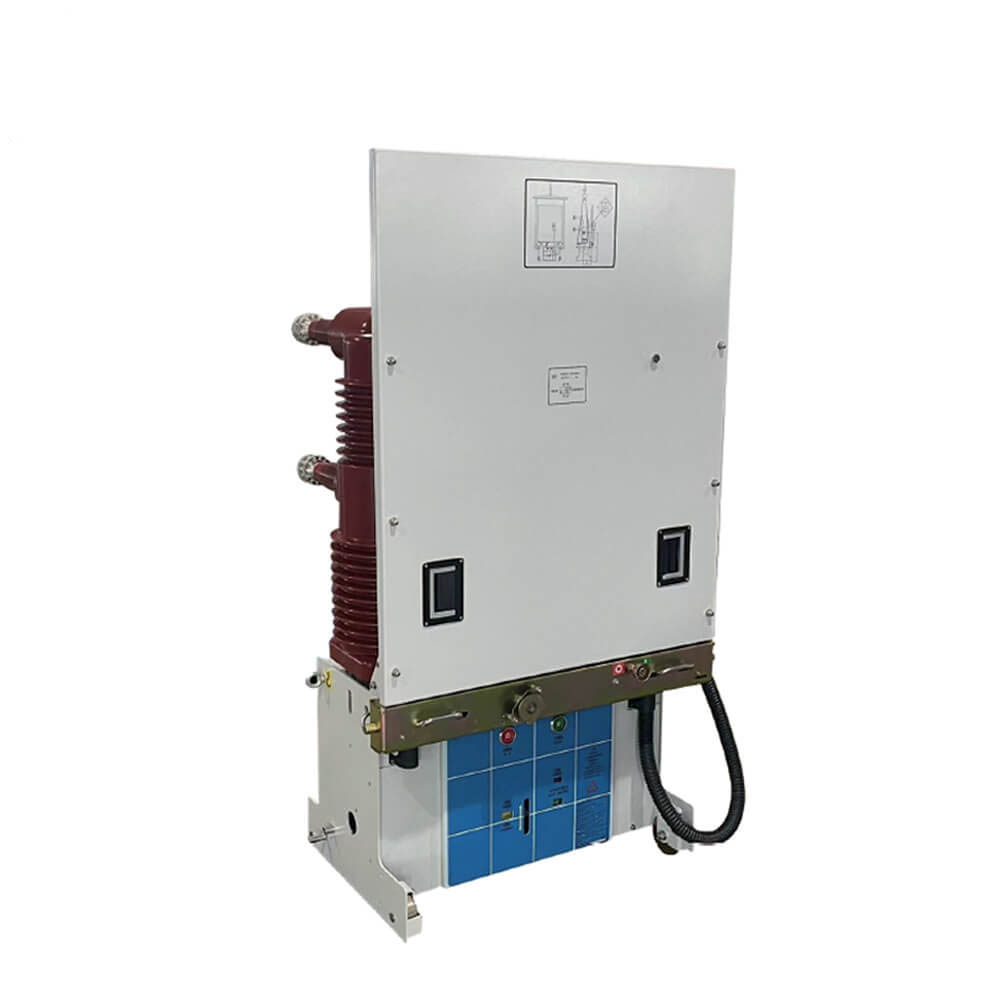

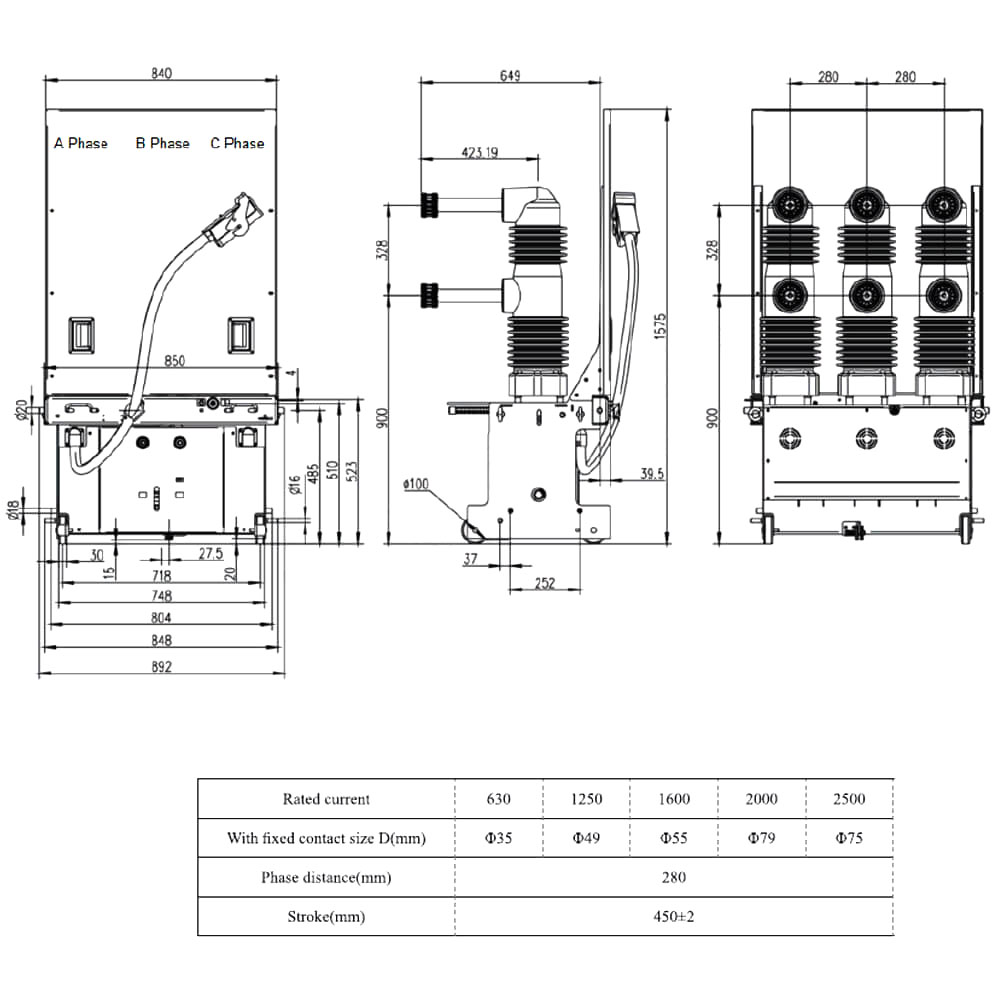

Le disjoncteur à vide monté sur le plancher VBI-40.5 est un dispositif de commutation à haute tension à haute performance conçu pour une protection et un contrôle fiables des systèmes électriques évalués à 40,5 kV. En utilisant la technologie avancée de l'interrupteur sous vide, il assure une extinction arc efficace, une maintenance minimale et une longue durée de vie opérationnelle. Idéal pour les réseaux de distribution d'énergie, les usines industrielles et les sous-stations, ce disjoncteur combine une construction robuste avec un fonctionnement convivial.

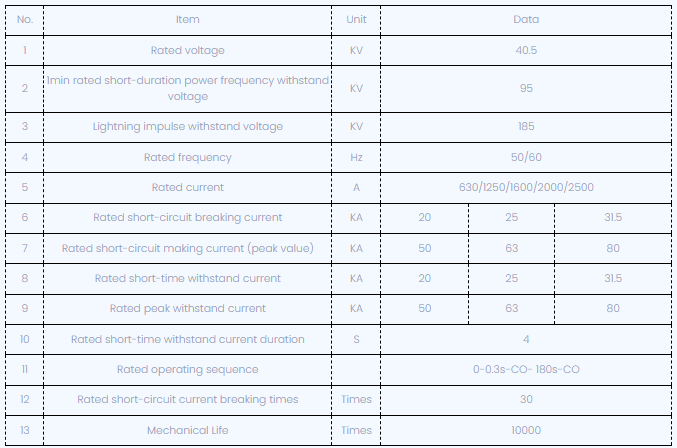

Évaluation actuelle:Jusqu'à 2500A continu, 31,5Aa Capacité de rupture court-circuit.
Interrupteur à vide:Hérmétiquement scellé, sans entretien et respectueux de l'environnement (pas de gaz SF₆).
Mécanisme:Mécanisme 储能 opéré à ressort ou moteur pour la fermeture / ouverture rapide (<50 ms).
Sécurité:Conception antidérapante intégrée, verrouillage mécaniques / électriques et commutateurs de mise à la terre.
Conformité des normes:Rencontre CEI 62271, GB / T 1984 et ANSI C37.04.
3.1 Contrôles de pré-installation
Vérifiez l'emballage intact et aucun dommage physique.
Confirmez les paramètres notés correspondent aux exigences du système.
Assurer une fondation en béton de niveau sans vibration.
3.2 étapes de montage
Fixez le disjoncteur au sol à l'aide des boulons d'ancrage (M16 recommandé).
Connectez les bus primaires avec les paramètres de couple par spécifications du fabricant (par exemple, 50 nm).
Câbles de commande secondaires de fil aux bornes (étiquetées «bobine ouverte / ferme», «contacts auxiliaires»).
Terre le châssis du disjoncteur en toute sécurité (résistance au sol ≤4Ω)
4.1 Fonctionnement manuel
Clôture: faites pivoter la poignée manuelle dans le sens des aiguilles d'une montre jusqu'à ce qu'un «clic» confirme l'engagement.
Ouverture: appuyez sur le bouton «Trip» rouge ou retirez le levier de déclenchement mécanique.
4.2 Fonctionnement électrique
Appliquez 220VDC / 110VAC à la bobine de fermeture (impulsion momentanée) pour la télécommande.
Utilisez le sélecteur local / distant pour le mode.
4.3 Indicateurs et alarmes
LED vert: le disjoncteur fermé.
LED rouge: le disjoncteur ouvert / déclenché.
Contacts d'alarme: déclencheur pour la perte de pression SF₆ (si équipée) ou le ressort
5.1 Contrôles de routine
Inspectez les contacts toutes les 5 000 opérations (via la fenêtre).
Lubrifiez les pièces mobiles chaque année avec une graisse à haute température.
Testez la résistance à l'isolation (> 1000mΩ @ 5kV).
5.2 Problèmes courants
Défaut de fermeture: Vérifiez la puissance de contrôle, la charge de ressort ou les conditions de verrouillage.
Chauffage excessif: resserrer les connexions; Mesurez la résistance de contact (<50μΩ).
Dé-galent le disjoncteur avant l'entretien.
Seul le personnel formé devrait effectuer l'entretien.
Ne fonctionne jamais avec des dommages visibles ou des bruits anormaux.
Jetez les interrupteurs sous vide comme déchets électroniques (non dynamiques).
Recycler les métaux et les plastiques par réglementation locale.
 |
 |

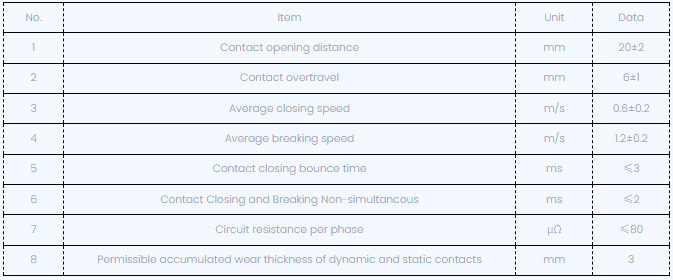

Après avoir réglé le disjoncteur, les paramètres caractéristiques mécaniques sont illustrés ci-dessous:
1. Température ambiante: -10C ~ + 40C (il permet le stockage et le transport à -30 degrés centigrades);
2. Humidité ambiante: l'humidité moyenne d'une journée ne devrait pas dépasser 95%. L'humidité moyenne d'un mois ne devrait pas dépasser 90%;
3. Pression de vapeur saturée: la pression moyenne d'une journée ne doit pas dépasser 2,2 kPa; La pression moyenne d'un mois ne devrait plus être
que 1,8 kpa;
4. Altitude: ≤1500m;
5. Intensité du tremblement de terre: ≤8 degré;
6. Il doit être installé à l'endroit sans feu, explosion, saleté grave et érosion chimique et vibrations violentes.
