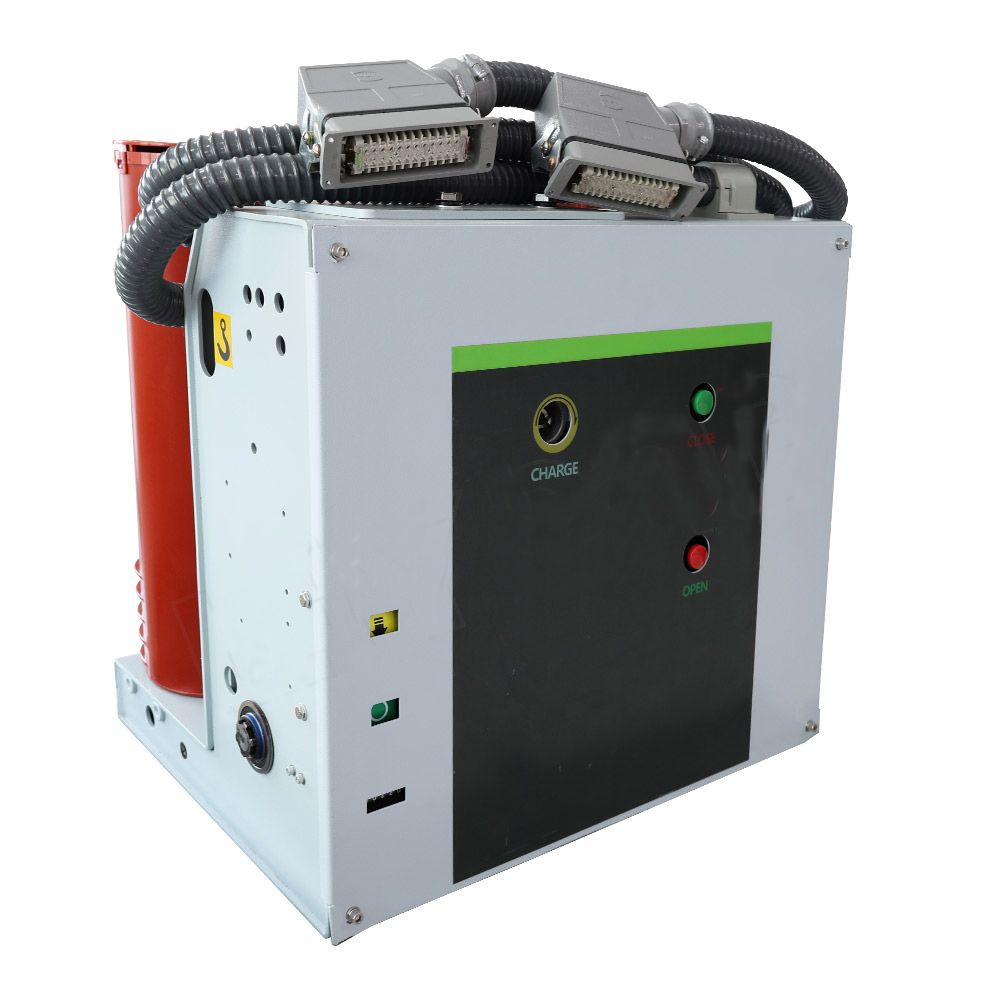

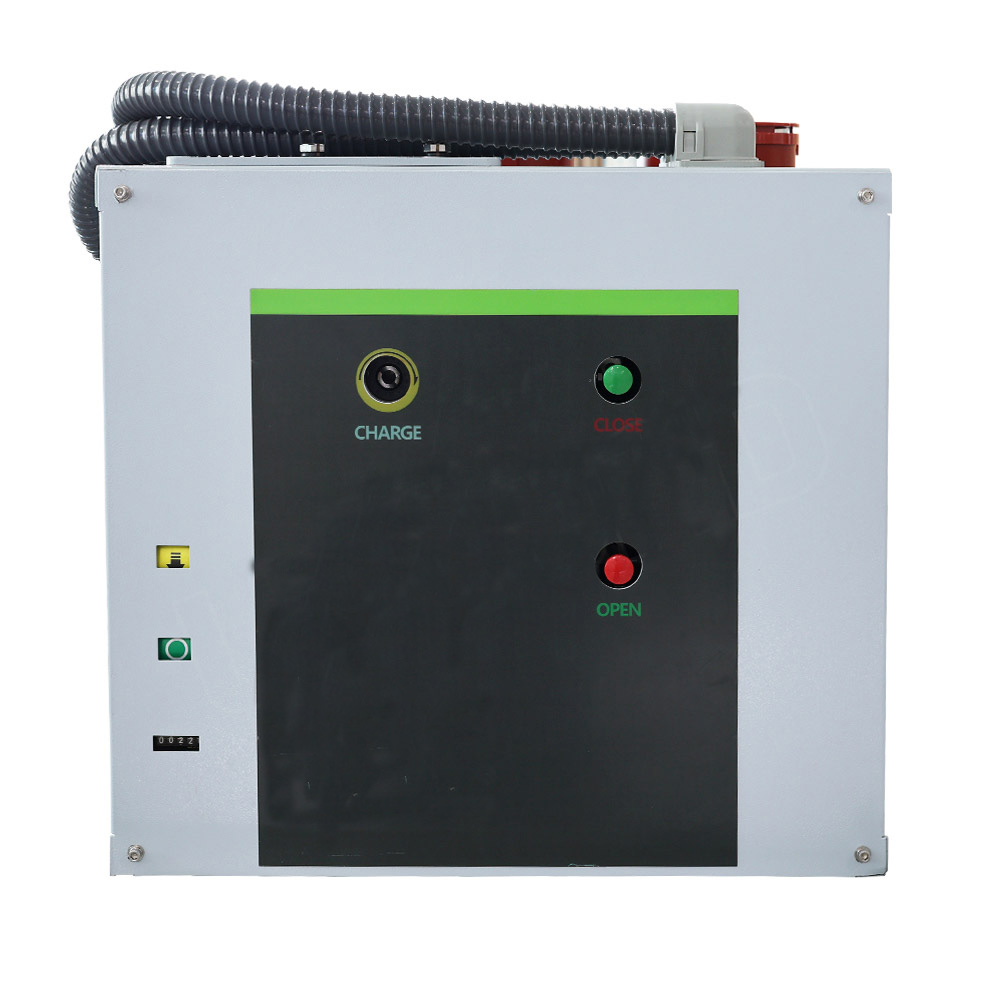

Disjoncteur à vide fixe de 12 kV avec mécanisme de fonctionnement CT68

Disjoncteur à vide fixe de 12 kV avec mécanisme de fonctionnement CT68

Le disjoncteur de vide est nommé d'après son milieu d'interruption et le milieu isolant de l'espace de contact après l'interruption est un vide élevé; Il présente les avantages de petite taille, léger, adapté à un fonctionnement et à l'interruption fréquents sans entretien, et est plus populaire dans le réseau de distribution 3KV-40.5KV.

Les composants du disjoncteur de vide sont un interrupteur à vide, un mécanisme électromagnétique ou à ressort, un support et d'autres pièces.

L'interrupteur sous vide est le composant central du disjoncteur de vide, son rôle principal est que, grâce à l'excellente isolation de l'aspirateur à l'intérieur du tube pour rendre le circuit moyen et haute tension coupé de la puissance peut rapidement éteindre l'arc et supprimer le courant pour éviter les accidents et les accidents.

Il existe deux types de mécanisme de fonctionnement: le mécanisme à ressort et le mécanisme de fonctionnement magnétique permanent.

Le circuit conducteur est divisé en forme de cylindre isolé (l'interrupteur à vide est installé dans le cylindre isolé) et une forme de poteau scellé (l'interrupteur à vide est installé dans la résine époxy).

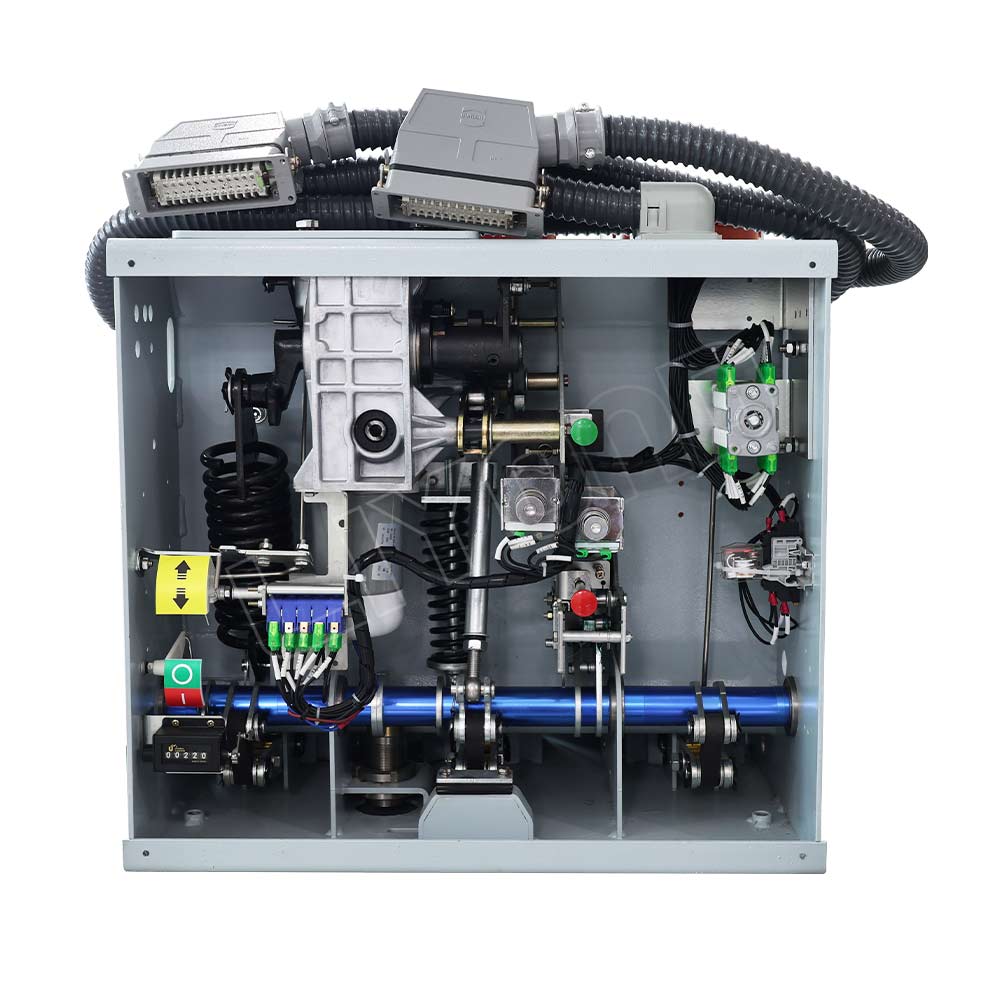

Le mécanisme VSG utilise une came (dans le module de base du mécanisme) pour conduire directement la broche (dans le module de broche de trame) pour réduire la liaison de transmission et améliorer l'efficacité de transmission (pas de connexion à la charnière). Réduisez l'apport d'énergie du produit et augmentez la durée de vie du produit. Installez le module de circuit principal, c'est-à-dire compléter la configuration de base du disjoncteur de vide. Installez ensuite le module de la voiture du châssis, le bras de contact, le contact et le manchon isolant pour terminer la configuration du disjoncteur de circuit à la main.

Caractéristiques

Caractéristiques du disjoncteur de vide CT68-12

Le disjoncteur de vide CT68-12 adopte un matériau de contact spécial et l'interrupteur avec une capacité de rupture élevée et avec une très longue endurance électrique.

Le disjoncteur de vide CT68-12 a une structure simple, une capacité de rupture élevée, une endurance longue, des fonctions de fonctionnement polyvalentes, pas de danger explosif et une maintenance pratique. Il est apte à contrôler le système de transport et à protéger l'interrupteur dans la sous-station Powerhouse et Transformer, en particulier pour briser une charge importante ou des opérations fréquentes à certains endroits.

Informations de base.

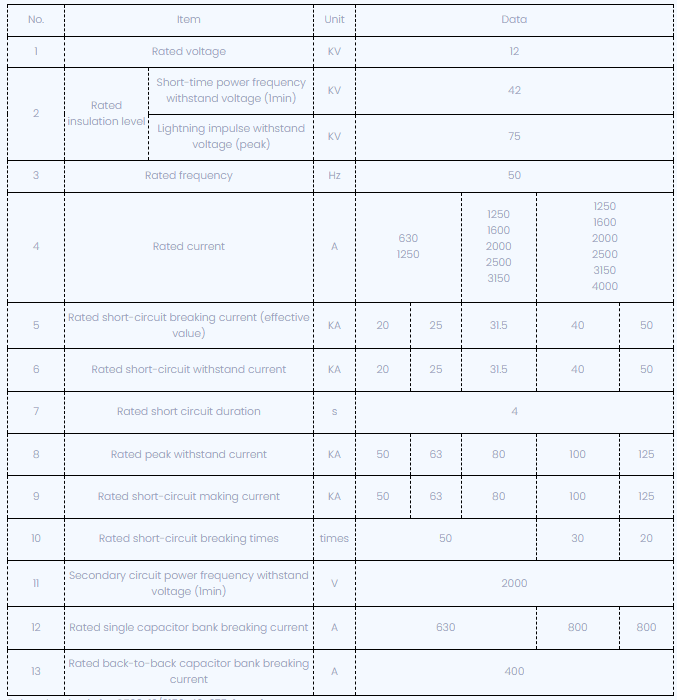

Paramètres techniques

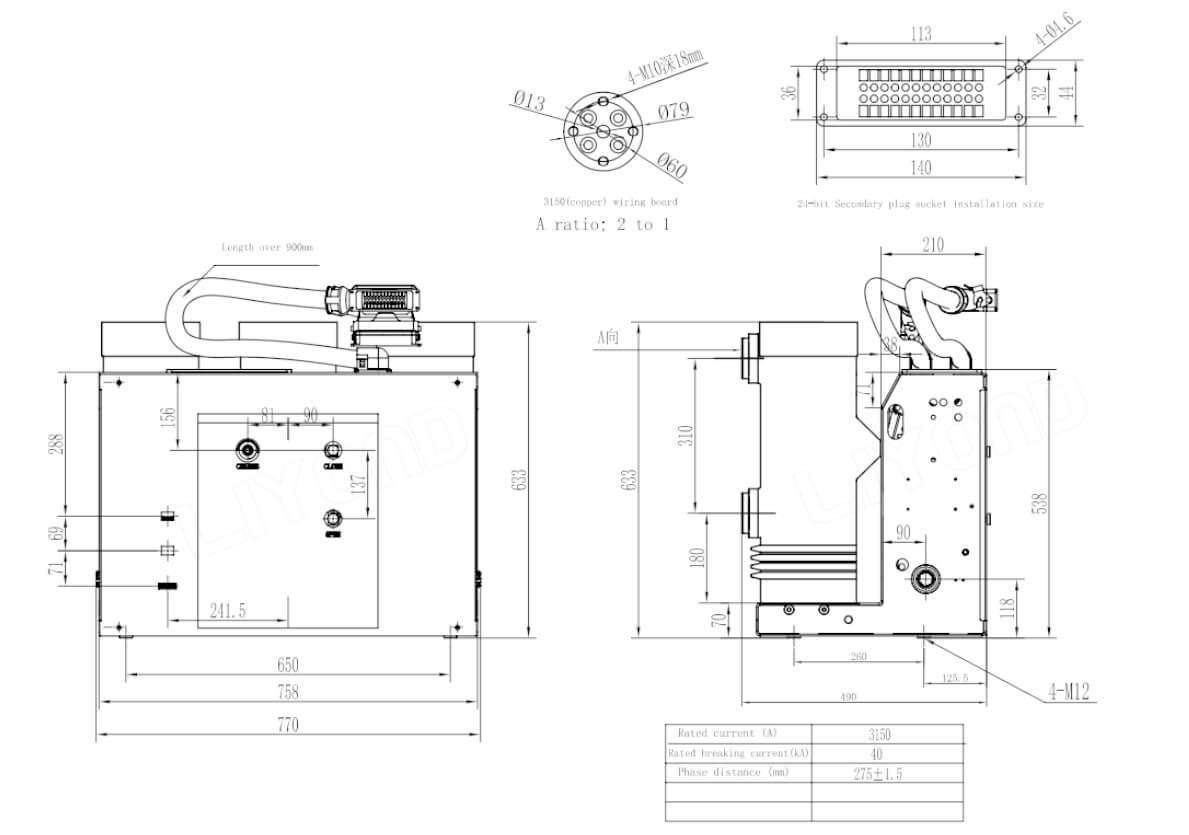

Dessin dimensionnel:

Condition environnementale:

- Température ambiante: -15ºC ~ + 40ºC

- Altitude: ≤1000m

- Humidité relative moyenne quotidienne: ≤95%

- Humidité relative moyenne mensuelle: ≤90%

- Intensité du tremblement de terre: ≤8 degré

- Pas de feu, d'explosion, de vibrations graves, de corrosion chimique et de pollution grave

FAQ

Q1: Êtes-vous un fabricant ou un commerçant?

A1: Nous sommes un fabricant professionnel de premier plan.

Q2: Combien de temps dure votre cycle de livraison?

A2: Cela dépend des exigences et de la quantité de votre produit. Généralement, 5 à 10 jours ouvrables sont nécessaires pour la livraison

Q3: Quel est votre service après-vente?

A3: Nous pouvons répondre aux questions des utilisateurs résoudre leurs problèmes 24 heures sur 24 et fournir rapidement un support technique complet à tous nos produits.

Q4: Comment résolvez-vous des problèmes de qualité?

A4: Veuillez fournir des photos détaillées des problèmes de qualité. Nos services d'inspection technique et de qualité les analyseront. Nous donnerons une solution satisfaisante dans les 2 jours.

Q5: Acceptez-vous les services personnalisés?

A5: Nous fournissons des services OEM / ODM et pouvons imprimer votre logo sur les produits. Notre équipe technique professionnelle et de devis peut fournir des projets satisfaisants en fonction de vos dessins et paramètres.
