Type à main de la carte à main de la tension moyenne 12KV 12KV VCB avec tube isolant avec des pièces conductrices

Type à main de la carte à main de la tension moyenne 12KV 12KV VCB avec tube isolant avec des pièces conductrices

     Le disjoncteur à vide à haute tension de type VSG est adapté pour changer diverses charges de natures différentes et d'opérations fréquentes dans des systèmes d'alimentation avec AC 50Hz triphasés et une tension nominale de 7,2 kV-40,5 kV. Et la protection et le contrôle de l'équipement électrique dans les sous-stations. Il peut être équipé de KYN28A et d'autres appareils de commutation de carte à main à mi-caractéristique, et peut également être équipé de l'appareil de commutation fixe XGN.

     Brexer de circuit de vide à haute tension de type VSG est conforme au «disjoncteur de circuit à haute tension National Standard GB1984», JB / T3855 «3,6 ~ 40,5 kV de circuit de circuit à haute teneur en fonction du circuit à haute tension» et IEC60056 «Standard de circuit de circuit AC à haute tension». Rencontrez les conditions techniques de commande de disjoncteur de disjoncteur de vide à vide haute tension de 10 à 35 kV ".

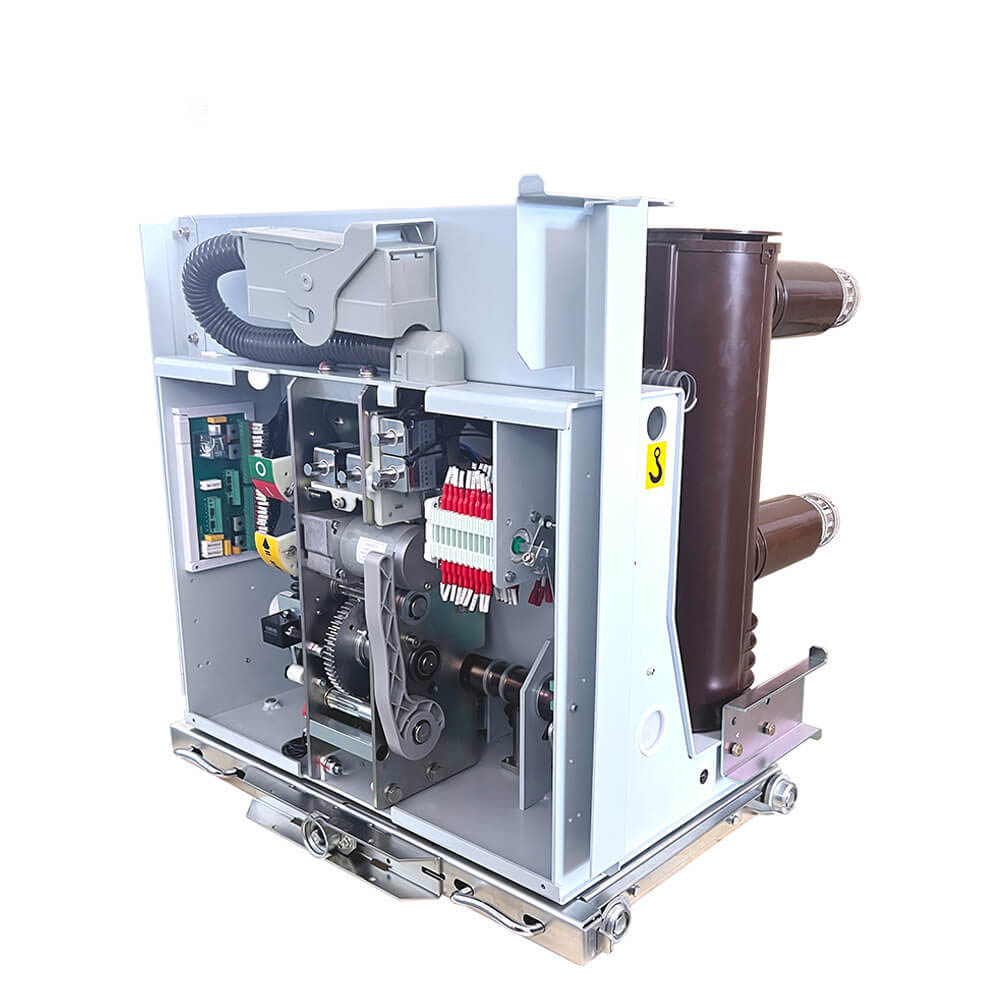

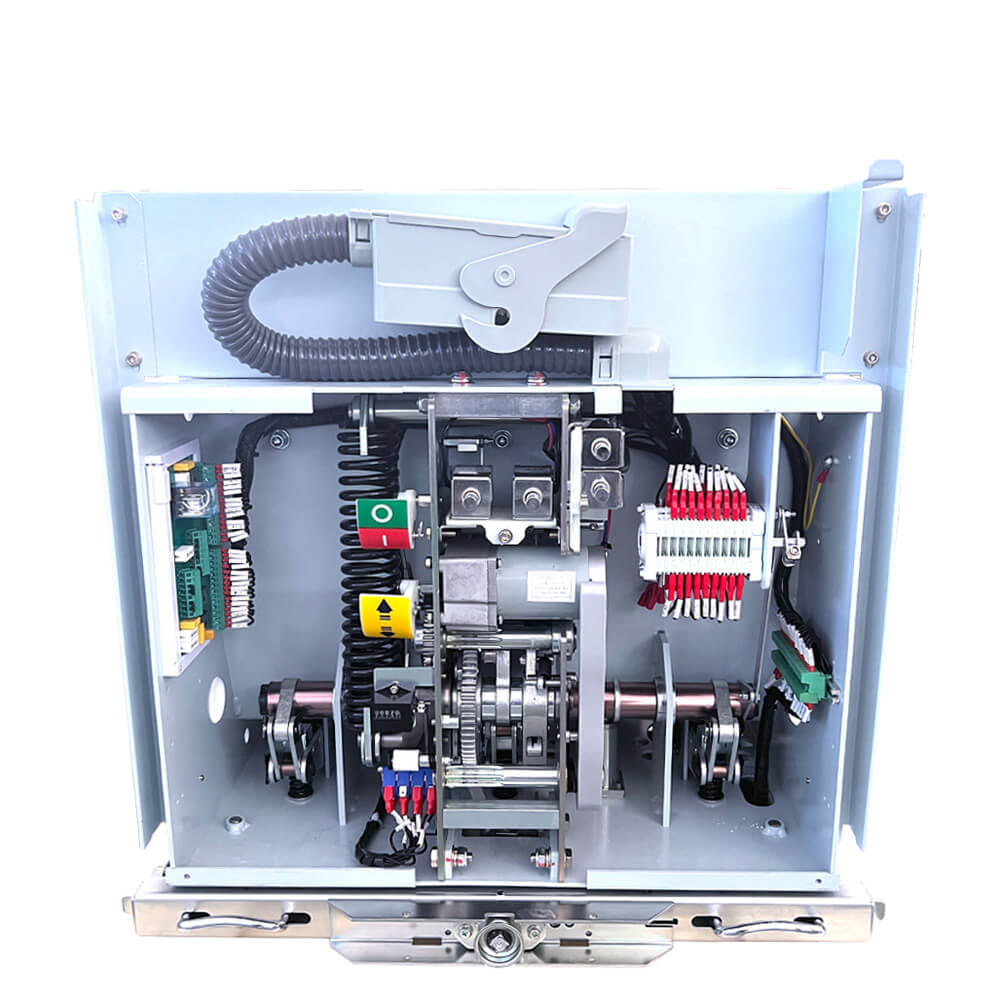

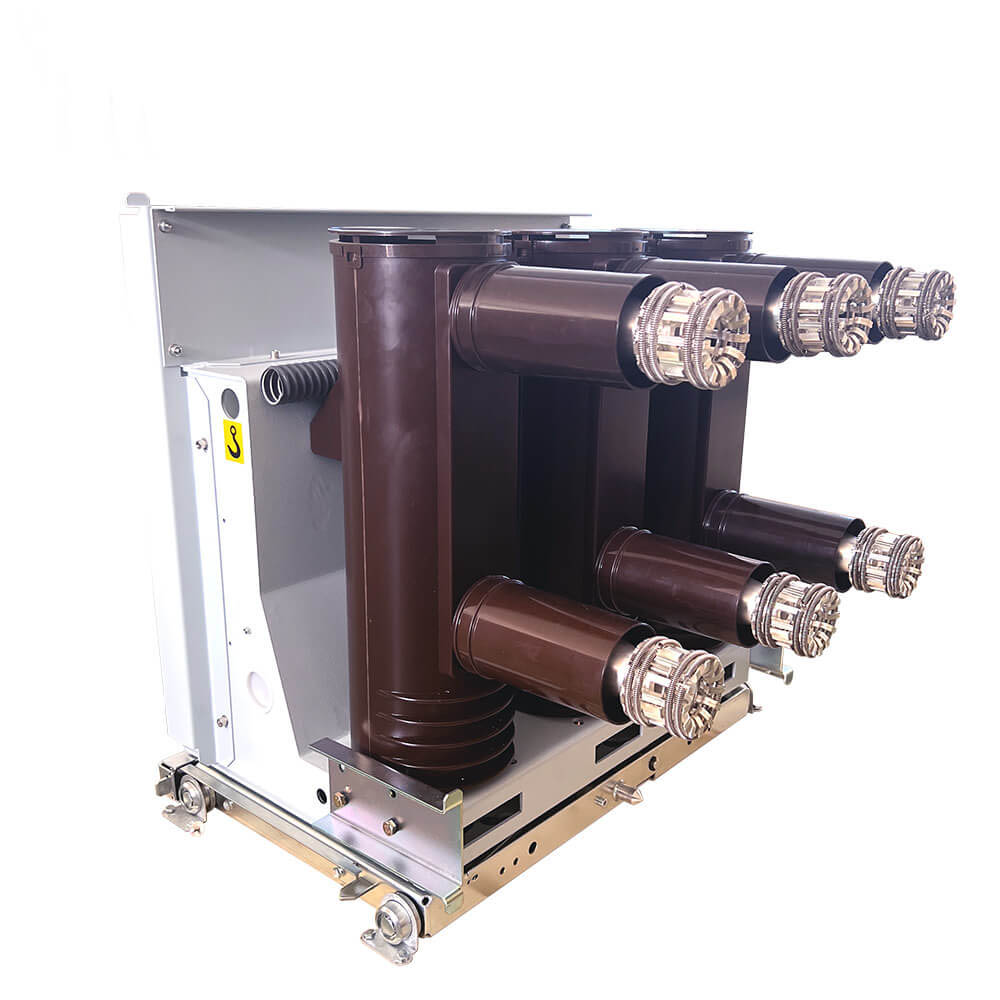

    Le mécanisme VSG utilise une came (dans le module de base du mécanisme) pour conduire directement la broche (dans le module de broche de trame) pour réduire la liaison de transmission et améliorer l'efficacité de transmission (pas de connexion à la charnière). Réduisez l'apport d'énergie du produit et augmentez la durée de vie du produit. Installez le module de circuit principal, c'est-à-dire compléter la configuration de base du disjoncteur de vide. Installez ensuite le module de la voiture du châssis, le bras de contact, le contact et le manchon isolant pour terminer la configuration du disjoncteur de circuit à la main.

Caractéristiques techniques

1.La première génération du tapis à main de type intégré en Chine avec des droits intellectuels indépendants. Il dispose d'une technologie mûre et d'un ratio de prix / performance élevé.

2.Les parties clés adoptent un placage en alliage de nickel-phosphore avec une résistance à l'usure parfaite et une résistance à la corrosion.

3.Les pièces clés sont fabriquées par nous-mêmes pour nous assurer que les produits répondent à l'exigence de conception de la conception

4.Le circuit principal d'isolation composite cylindrique dispose d'un petit volume, sans entretien et à quelques services.

Paramètres techniques clés:

· Niveau d'isolation nominal: 75KV

· Tension de trait de la foudre nominale: 42KV

· Courant nominal: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 5000A

· Courant de rupture court-circuit: 25KA, 31,5A, 40KA

· Current de fabrication de court-circuit nominal (pic): 63KA, 80KA, 100KA

· Durée de court-circuit notée: 4 secondes

· Séquence de fonctionnement nominale: O-0.3S-CO-180S-CO ou O-180S-CO-180S-Co (40KA)

· Banque de condensateur simple / consécutif

· Nombre d'opérations au courant de rupture de court-circuit nominal: 30 fois

· Temps de clôture: 30 à 70 ms

· Temps d'ouverture: 20-50 ms

· Vie mécanique: 30 000 opérations

· Tension de stockage et de fonctionnement d'énergie nominale: AC220 / 110V, DC220 / 100V

· Écart de contact: 11 ± 1 mm

· Overtravel de contact: 3,5 ± 0,5 mm

· Vitesse de clôture moyenne: 0,5-0,8 m / s

· Vitesse d'ouverture moyenne: 0,9-1,2 m / s

· Contacter le temps de rebond à la fermeture: ≤2ms

· Temps de synchronisation pour l'ouverture et la fermeture triphasées: ≤2ms

· Résistance du circuit principal: ≤50μΩ (630a), ≤45 μΩ (1250A), ≤35 Ω (1600-2000a), ≤25 Ω (2500A et supérieur)

Caractéristiques du produit:

· Large applicabilité: les mécanismes de fonctionnement modulaires VCB VSG-12 disjoncteur à vide à haute tension intérieur conviennent à une variété d'environnements et est particulièrement bien adapté aux applications nécessitant des opérations fréquentes et une forte fiabilité dans les systèmes électriques.

· Conception modulaire: Le mécanisme de fonctionnement utilise une conception modulaire, offrant la commodité des remplacements rapides et de l'assemblage.

· Sécurité et fiabilité: il possède des performances électriques exceptionnelles, protégeant et contrôlant de manière fiable l'équipement d'alimentation.

· Longue durée mécanique: avec une vie mécanique élevée, il peut résister à de longues périodes d'utilisation.

Conception avancée: des fonctionnalités telles que l'espace de contact et le sur-trave de contact assurent des performances et une fiabilité élevées.

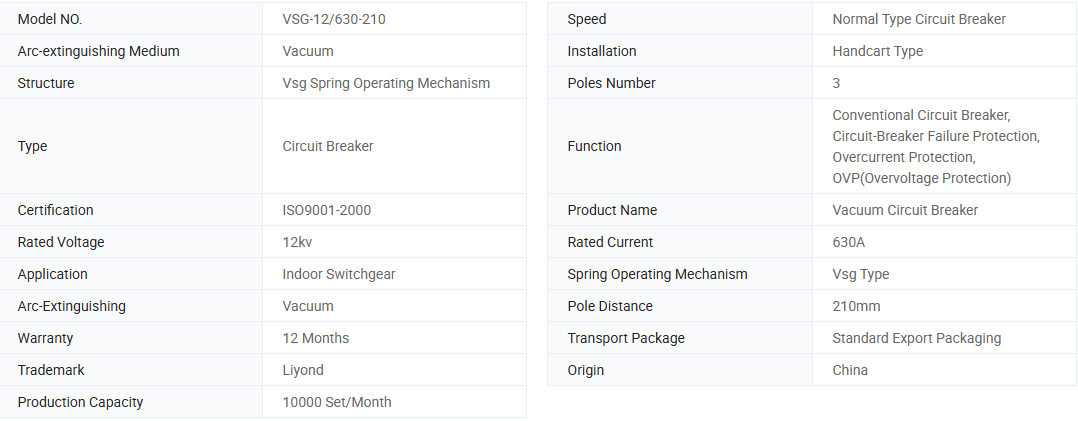

Informations de base.

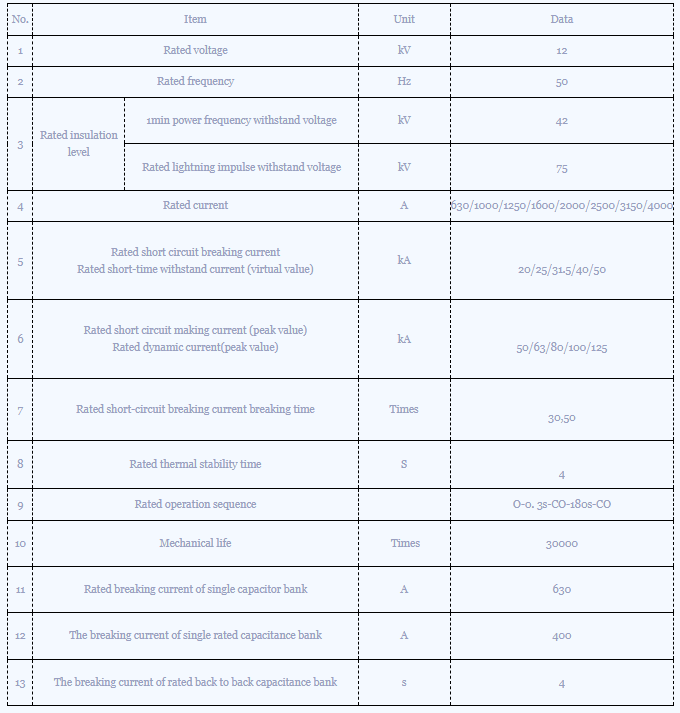

Paramètre technique

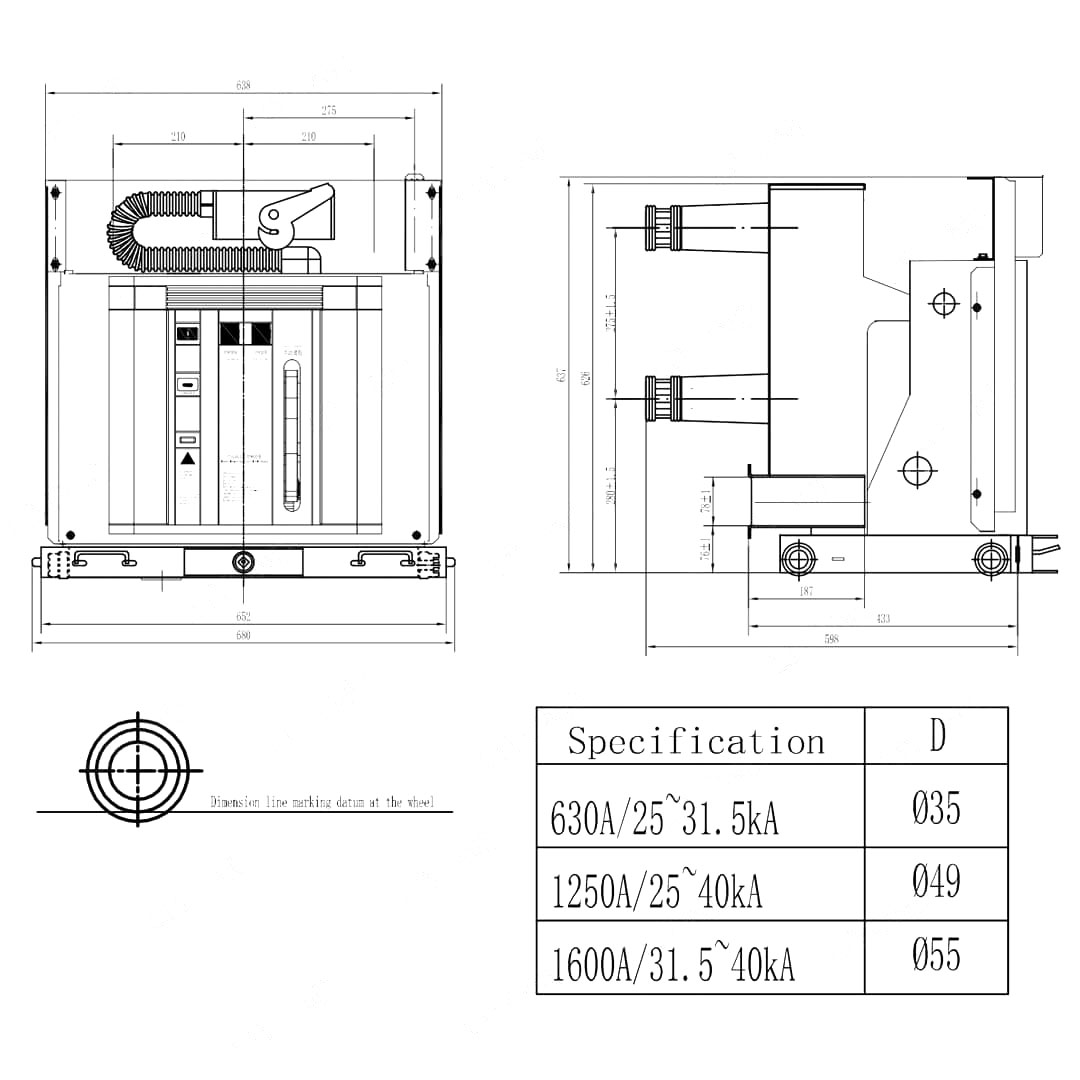

Dessin dimensionnel:

Environnement de fonctionnement:

· Température ambiante: ne dépassant pas + 40 ° C, pas moins de -15 ° C (le stockage à -30 ° C n'est pas autorisé).

· Altitude: ne dépassant pas 1000 m.

· Humidité relative: la moyenne quotidienne ne dépassant pas 95%, la moyenne mensuelle ne dépassant pas 90%. La pression de vapeur de saturation moyenne quotidienne ne dépassant pas 22 × 10-3MPa, la moyenne mensuelle ne dépassant pas 18 × 10-3MPA.

· Intensité sismique: ne dépassant pas le niveau 8.

· Sites d'application: adaptés à une utilisation dans des endroits sans incendie, explosions, pollution sévère, corrosion chimique et vibrations sévères.

Instruction de commande

1. Type complet VCB, principales spécifications techniques, distance de phase et quantité

2. Type et spécification de la tension de service

3. Le nom et la quantité de pièces de rechange
