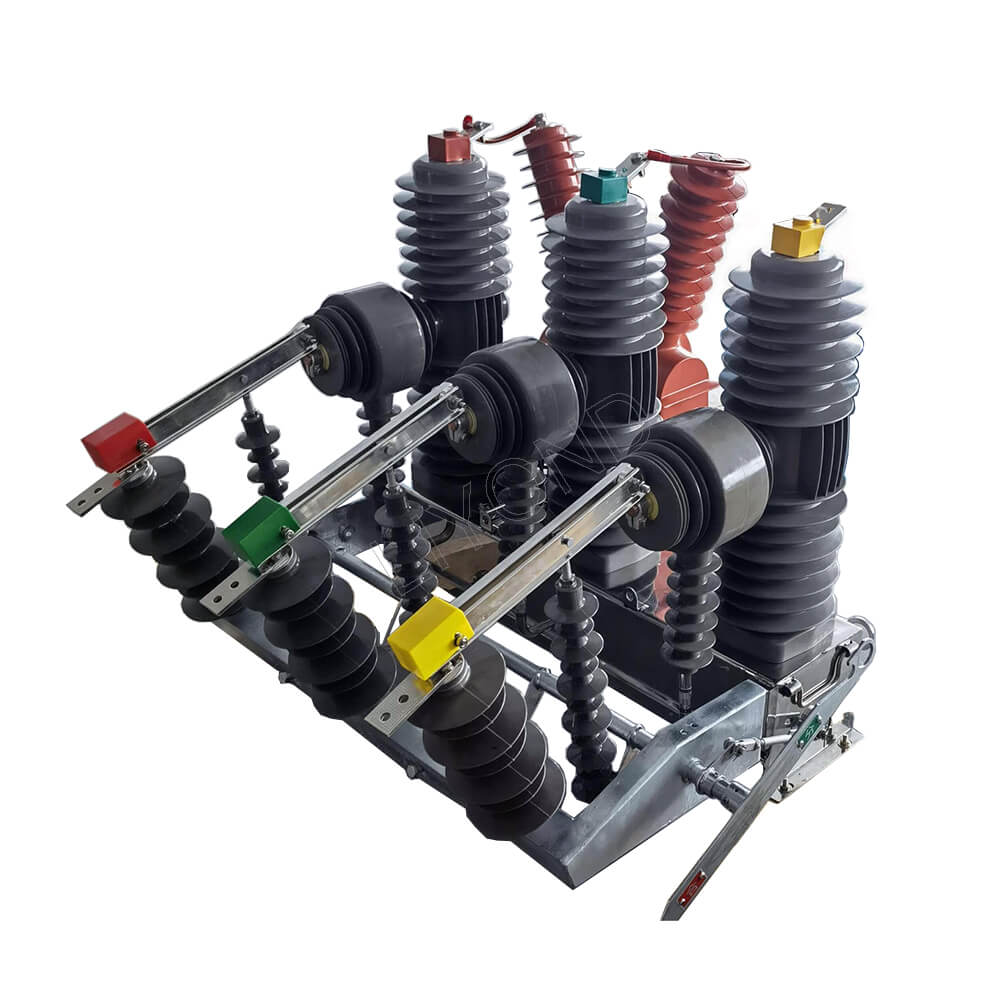

24 kV à haute tension haute tension intelligente intelligente le disjoncteur à vide monté à pôle

24 kV à haute tension haute tension intelligente intelligente le disjoncteur à vide monté à pôle

Le disjoncteur de vide à haute tension en plein air de la série ZW32-24 est utilisé dans le système d'alimentation triphasé sur tension nominale de 50Hz, de la tension nominale 24V pour le courant de charge de fermeture / rupture, le courant de surintensité et de court-circuit. Le disjoncteur peut équiper de caractéristiques de courant de contrôleur en recul aux caractéristiques de rupture d'identité et obtenir plusieurs isolements de recul automatique ou de défaut. Le PT auto-alimenté en tant que source d'alimentation, il devient un disjoncteur intelligent capable de contrôler avec une sortie Signa de tension et de courant. Le PT électronique fournit une alimentation et peut effectuer une protection composite à trois étapes du retard de retard de retard de retard, un court-circuit et une rupture rapide.

Il peut être équipé d'un mécanisme de fonctionnement à ressort, qui a des fonctions de base telles que le courant de chargement et la clôture, le courant de surcharge et le courant de court-circuit. Il s'agit du type de base de la série ZW32-24. Le disjoncteur et l'interrupteur d'isolement peuvent être combinés pour former un "disjoncteur combiné" (ci-après dénommé "disjoncteur combiné") avec une fracture distincte. Sur l'interrupteur d'isolement, l'utilisateur peut choisir d'utiliser la gaine isolante en caoutchouc de silicone, qui a les caractéristiques de la pluie, de la neige, du sable et de l'anti-pollution et de la corrosion, et peut éviter efficacement la congélation et l'oxydation de l'interrupteur d'isolement.

Le disjoncteur peut être transporté avec un parafoux de foudre, et le parafaire de la foudre peut être installé de n'importe quel côté des lignes entrantes et sortantes en fonction des besoins de l'utilisateur;

Le disjoncteur peut être équipé d'un contrôleur de courant inhabituel, qui a la fonction d'échapper à l'écoulement et à la rupture de surechanté: le disjoncteur peut être équipé de transformateurs de mesure ou de mesure ou de mesure.

Le contrôleur recloser peut être configuré comme un disjoncteur de circuit intelligent de type recloser. Le type de base et le contrôleur de recul conviennent à l'occasion d'une alimentation facile à accès. Le type PT et le contrôleur de coïncidence conviennent à l'occasion sans alimentation. Le disjoncteur intelligent est adapté à l'alimentation de l'alimentation du type de rayonnement et au système d'alimentation du réseau d'anneau pour aider le système à éliminer les défauts transitoires et à restaurer automatiquement l'alimentation, et à isoler également, les défauts pour obtenir l'automatisation du réseau de distribution

Le disjoncteur de circuit à vide à vide à vide haute tension ZW32-24 (ci-après dénoncé de disjoncteur) est une tension nominale de 24 kV, 50 Hz, un équipement de distribution d'alimentation extérieure en trois phases en trois phases. Il est principalement utilisé pour ouvrir et fermer le courant de charge, le courant de surcharge et le courant de court-circuit dans le système d'alimentation. Courant de surcharge et courant court-circuit. Convient aux sous-stations et aux entreprises industrielles et minières dans le système de distribution à des fins de protection et de contrôle, plus elle convient à la grille rurale et au lieu de fonctionnement fréquent.

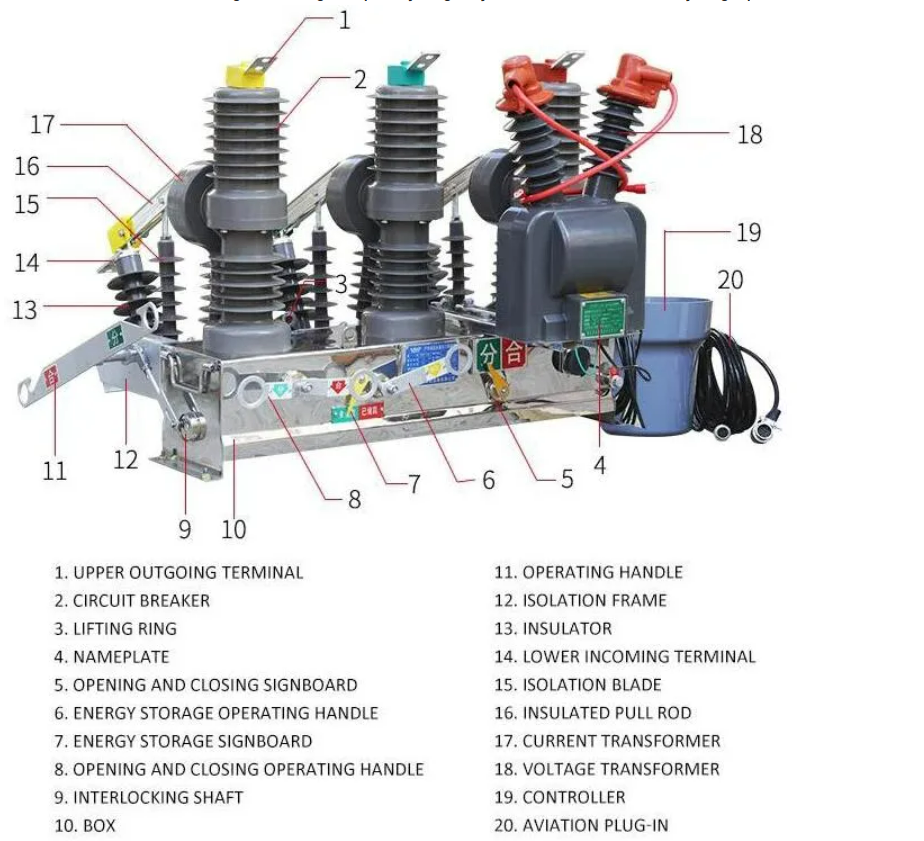

Caractéristiques de la structure du produit

1. La coquille est en acier inoxydable de haute qualité ou en acier ordinaire, qui est pulvérisée avec du vernis résistant aux UV après un processus de traitement anti-antirute du dacromet. Le produit a une excellente anti-frottement, un brouillard anti-sel et d'autres propriétés anti-environnement.

2. Le poteau isolé fixe APG est encapsulé avec du caoutchouc de silicone (comme isolation et tampon), avec un petit volume, une excellente performance anti-condensation, une longue durée de travail et des performances fiables.

3. Le mécanisme de fonctionnement est un mécanisme de fonctionnement à ressort, qui peut être manuel ou électrique. Lorsque cela est nécessaire, un périphérique de fonctionnement à distance et un périphérique pour éviter de fermer le courant d'appel peuvent être ajoutés. La puissance requise de l'alimentation externe ne dépasse pas 70 W, ce qui est facile d'être équipé d'une alimentation de secours. Le dispositif tampon avec une conception unique a d'excellentes performances, un petit rebond et un faible bruit.

4. La chambre d'extinction d'arc adopte une technologie de brasage en acier inoxydable spécial sans électroplase, avec une qualité de soudage élevée, une stabilité et une fiabilité et un faible taux de fuite d'air. La formule spéciale de métallisation en céramique et le processus avancé de métallisation en céramique sont utilisés dans le processus de fabrication pour assurer l'étanchéité à l'air du produit, et la résistance à la traction est de 130 MPa.

5. Le transformateur actuel est fait de matériau de conducteur magnétique de haute qualité et d'isolation composite de la résine époxy et du caoutchouc de silicone. Il présente les avantages d'une grande capacité, d'une stabilité thermique dynamique élevée, d'un niveau de précision élevé, sans maintenance et à haute fiabilité.

Caractéristiques

1. Le disjoncteur adopte une structure de pilier triphasée, qui a les caractéristiques de la rupture des performances, de la stabilité et de la fiabilité, aucun danger de combustion et d'explosion, sans entretien, petite taille, léger et durée de vie à service.

2. Le disjoncteur adopte une structure entièrement fermée avec de bonnes performances d'étanchéité, ce qui contribue à améliorer les performances résistantes à l'humidité et anti-condensation, et est particulièrement adapté à une utilisation dans des zones froides ou humides sévères.

3. Les piliers en trois phases et les transformateurs de courant sont isolés par des solides de résine époxy extérieurs importés, qui ont les caractéristiques d'une résistance à haute et basse température, d'une résistance ultraviolette et d'une résistance au vieillissement.

4. Le mécanisme de fonctionnement adopte un mécanisme de fonctionnement pop-up miniaturisé, qui a une faible consommation d'énergie pour l'ouverture et la fermeture; La transmission du mécanisme adopte le mode de transmission directe, avec moins de pièces d'ouverture et de clôture et de fiabilité élevée. Le mécanisme de fonctionnement est dans une boîte de mécanisme scellé, ce qui résout le problème de la corrosion du mécanisme et améliore la fiabilité du mécanisme.

5. Les opérations d'ouverture et de fermeture du disjoncteur peuvent être utilisées manuellement, électriquement ou à distance. Il peut être apparié avec le contrôleur pour réaliser l'automatisation de la distribution de puissance, et peut également être combiné avec le contrôleur recloser pour former un recloser.

6. Le disjoncteur peut être équipé d'une TDM à trois phases ou triphasées pour une protection automatique de déclenchement de surintensité et un contrôle intelligent pour l'analyse de l'information. .

7. Le disjoncteur peut être équipé d'un commutateur isolant et d'une liaison triphasée. Il y a une fracture visible évidente lorsque l'interrupteur d'isolement est à l'état désactivé, et il a un verrouillage anti-désrafusion avec le corps du disjoncteur de circuit. Il peut être connecté avec un isolant de poters de surtension pour un entretien facile et sûr.

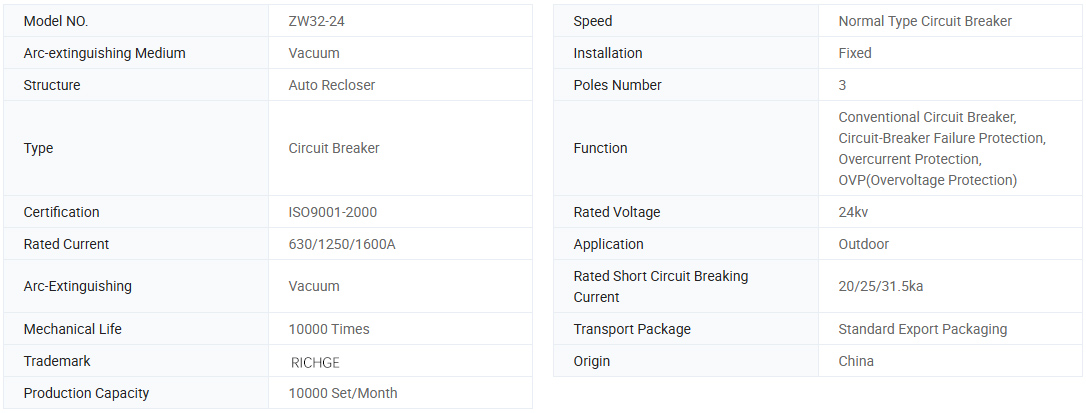

Informations de base.

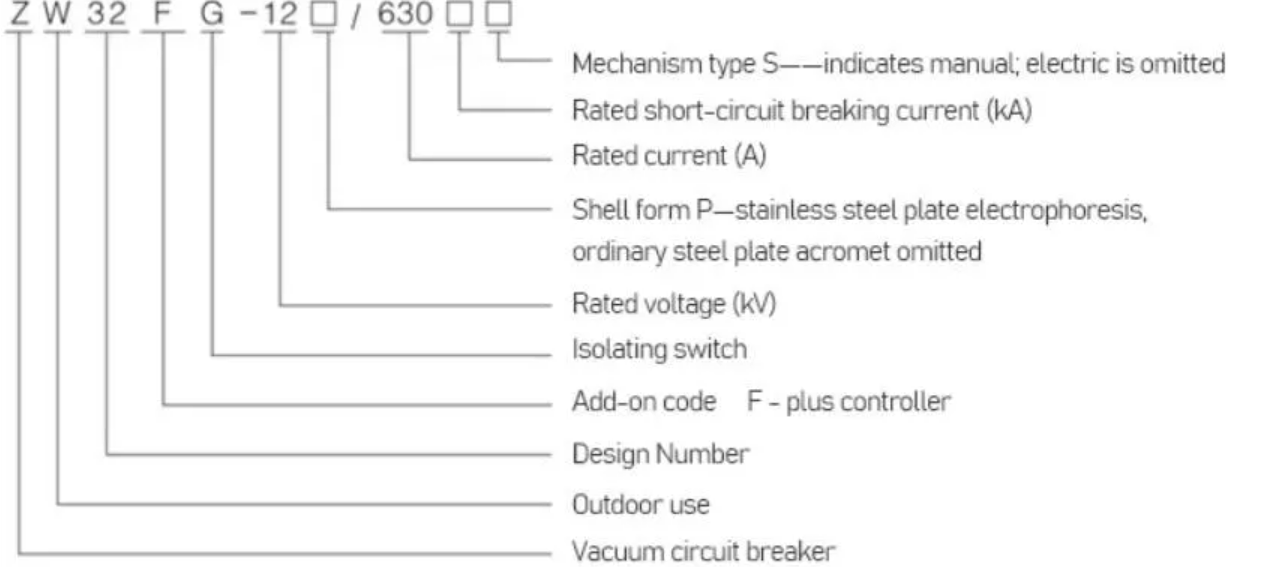

Description du modèle

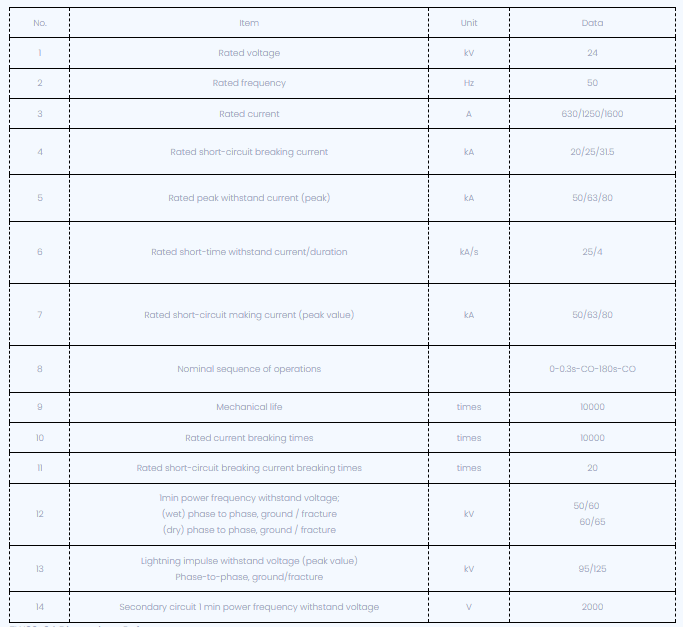

Paramètre technique

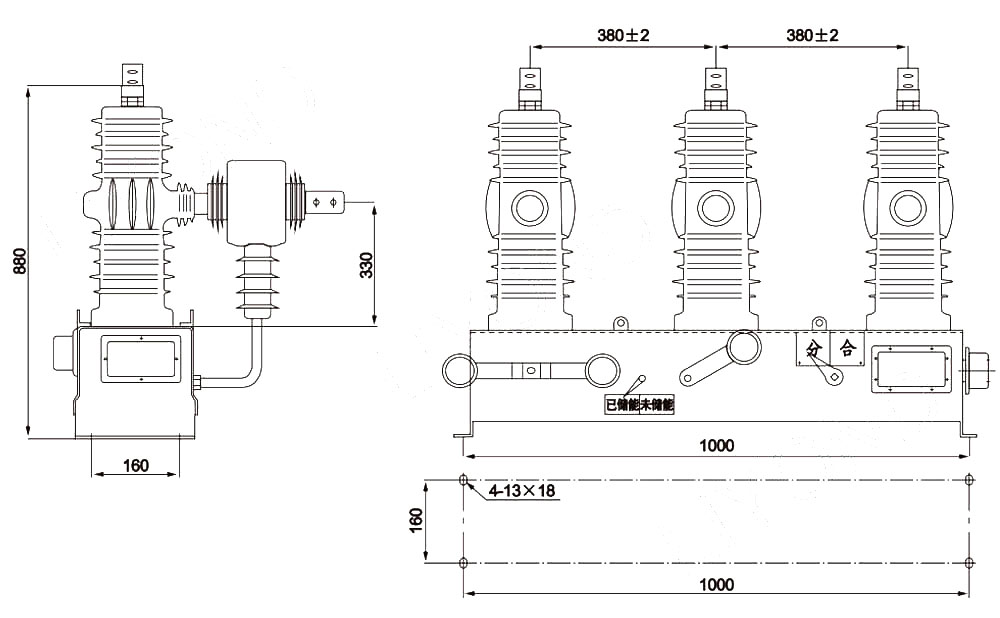

Dessin de dimension de contour

ZW32-24 Référence des dimensions

Lors de la commande, veuillez spécifier le type de produit, le nom, la quantité, le courant nominal, le courant de rupture court-circuit, le rapport de courant du transformateur de courant, le mode de fonctionnement et la tension de fonctionnement, etc.

Conditions de travail

1. Altitude 1000m;

2. La température de l'air ambiant est de 45 ° C ~ + 65 ° C; La différence de température quotidienne est de 25 ° C;

3. La vitesse du vent n'est pas supérieure à 35 m / s;

4. L'intensité du tremblement de terre ne dépasse pas 8 degrés;

5. Niveau de pollution: niveau IV;

6. Place d'installation: Pas de risque d'inflammation et d'explosion sèche, lieu de corrosion chimique.
