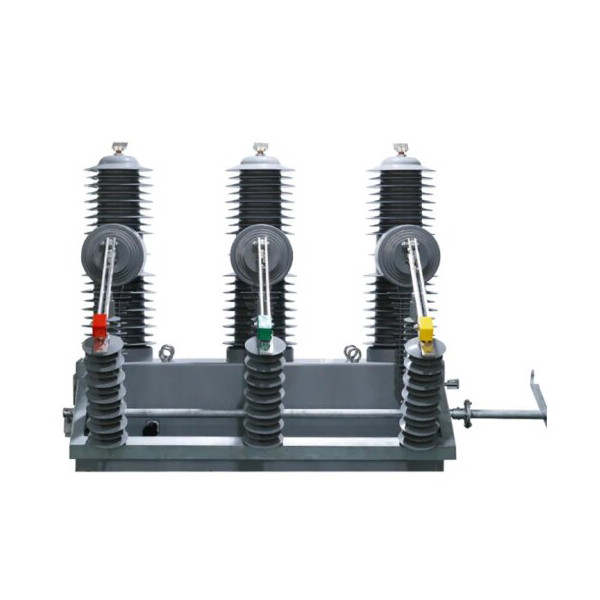

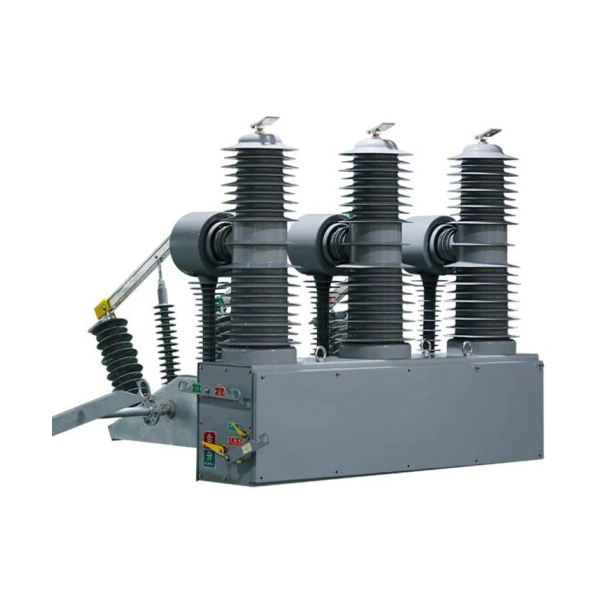

ZW32-40.5kV Disjoncteur à vide monté sur poteau extérieur 35KV Recloser automatique

ZW32-40.5kV Disjoncteur à vide monté sur poteau extérieur 35KV Recloser automatique

Les disjoncteurs à vide à haute tension de la série ZW32-40.5 sont utilisés dans des systèmes d'alimentation triphasés avec AC 50Hz et une tension nominale de 35 kV, comme moyen de séparer et de combiner le courant de charge, le courant de surcharge et le courant court-circuit. Le disjoncteur peut être équipé d'un contrôleur de recul pour identifier les caractéristiques actuelles et obtenir plusieurs PT automatique à approfondissement et autoproclamé comme une source d'alimentation pour devenir un disjoncteur intelligent avec tension et sortie de signal de courant et peut être contrôlé; Par le PT électronique pour fournir de l'énergie et peut compléter le retard de surintensité, le délai de courant, la protection composite à trois étages à rupture rapide court-circuit.

ZW32-40.5 Le disjoncteur à vide à haute tension extérieur est principalement composé de pôle scellé intégré, de transformateur de courant, de mécanisme de fonctionnement et de corps de la boîte. Ce type de disjoncteur est miniaturisé, et sa coquille est en boîte en acier de haute qualité. Les trasformers courants peuvent être sélectionnés en fonction des besoins des utilisateurs. ZW32-40.5 Disjoncteur de circuit à vide à haute tension extérieure et combinaison de contrôle intelligente correspondant. Le fonctionnement de l'interrupteur peut être réalisé localement, et il peut également être exploité par télécommande via l'interface de communication. Les informations sur le disjoncteur de circuit peuvent également être transmises au centre de contrôle, et le canal de communication peut être un câble, une fibre optique.

Caractéristiques

(1) Série de produits ZW32-40.5 dans l'ensemble pour le type de pilier, en trois phases montées sur une boîte de mécanisme, l'extrémité dynamique de la pièce interrupteur à travers le bras d'inflexion, tir isolés pour l'arbre de sortie du mécanisme connecté. Le mécanisme et la bielle connectée avec le disjoncteur sont dans une boîte étanche. Le mécanisme de transmission du disjoncteur est composé d'une bielle et d'un bras de béquille, et l'extrémité dynamique de la chambre d'interrupteur est connectée à l'arbre de sortie du mécanisme de fonctionnement à travers un bras de la béquille, une tige de cravate isolée, une bielle et un mécanisme de fonctionnement. La rotation de l'arbre de sortie est entraînée pour réaliser le contact dynamique de la chambre d'extinction de l'arc pour effectuer l'action de fractionnement et de clôture.

(2) Les produits de la série ZW32-40.5 sont équipés d'un transformateur de courant, chaque phase peut prendre quatre enroulements, dont deux sont utilisés pour la mesure, deux pour la protection. Selon les besoins du client, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Le transformateur de courant peut être installé.

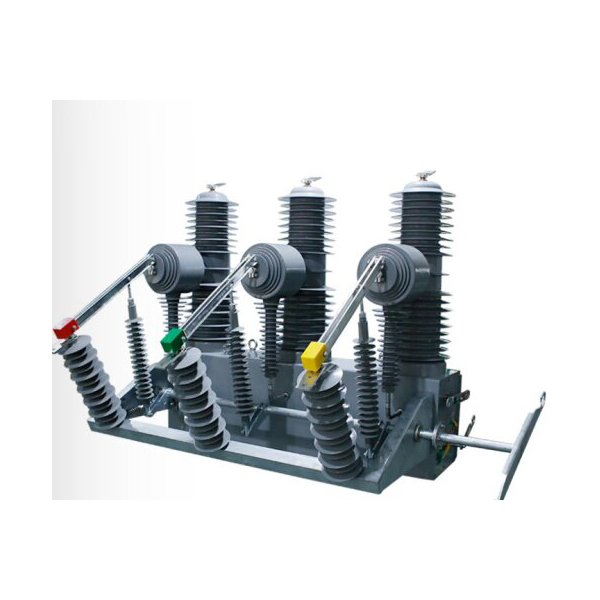

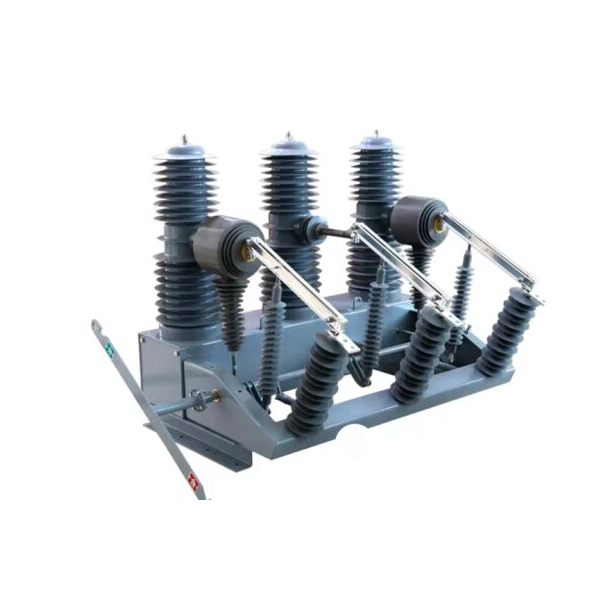

(3) Les interrupteurs de déconnexion peuvent être ajoutés sur le côté du disjoncteur pour former un disjoncteur à vide à haute tension extérieur et un applification de combinaison d'interrupteur à haute tension extérieure, ce qui augmente les ruptures de déconnexion visibles et présente un opération de verrouillage fiable.

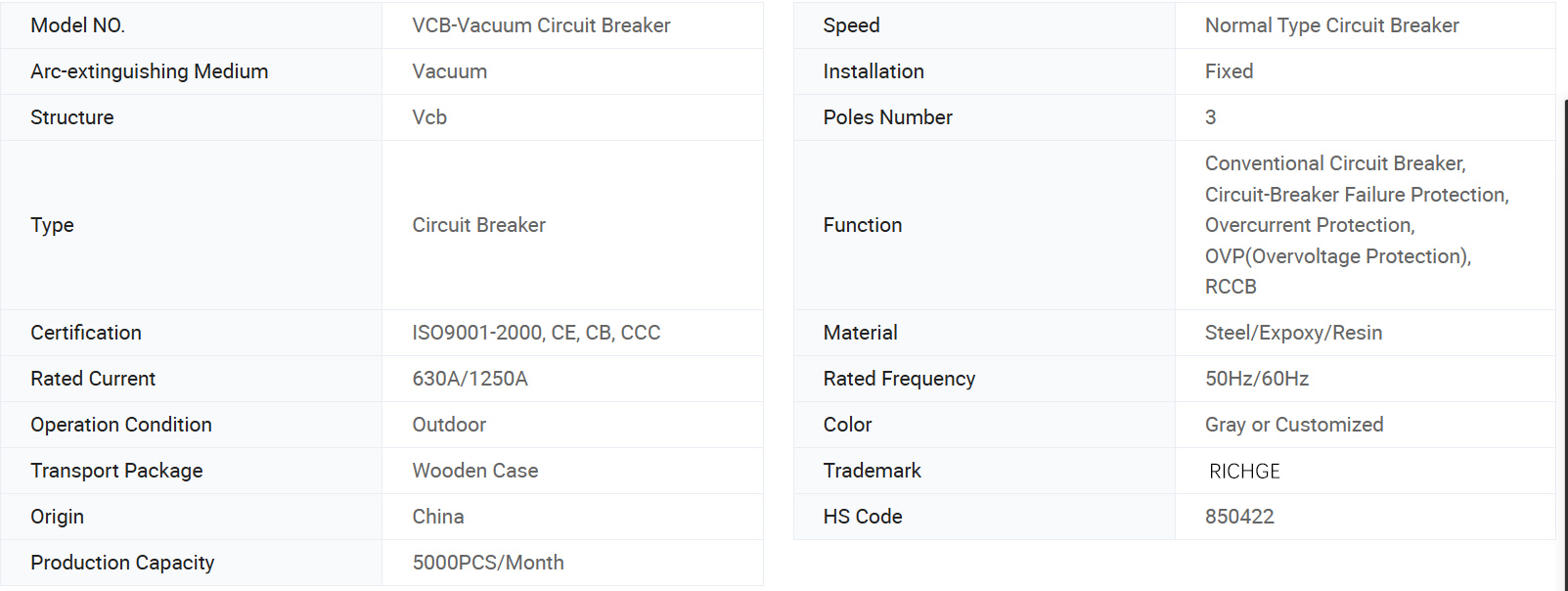

Informations de base.

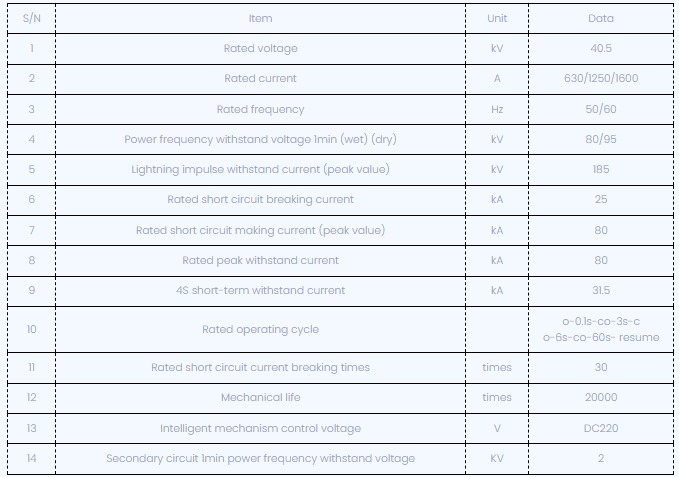

Paramètre technique

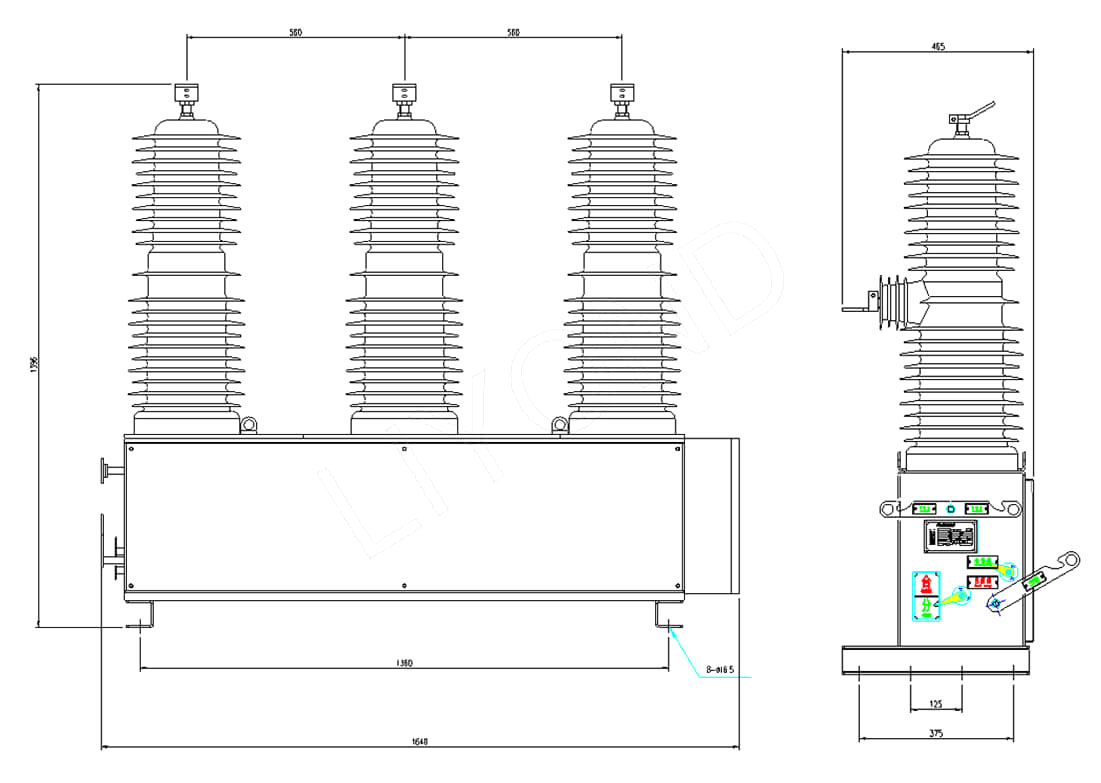

Dessin dimensionnel:

ZW32-40.5 Dimensions Référence

Lors de la commande, veuillez spécifier le type de produit, le nom, la quantité, le courant nominal, le courant de rupture court-circuit, le rapport de courant du transformateur de courant, le mode de fonctionnement et la tension de fonctionnement, etc.

Conditions de travail

1. Température de l'air ambiant: -30 ℃ ~ + 60 ℃;

2. Altitude: pas plus de 2 000 mètres;

3. La vitesse du vent ne dépasse pas 34 m / s;

¨ Les vibrations ou les mouvements de sol de l'extérieur de l'appareillage et de l'équipement de contrôle sont négligeables;

4. Niveau de pollution: niveau IV;

5. Température de stockage -40 ℃ ~ + 85 ℃.
