Marque : SOLH par Richge Technology

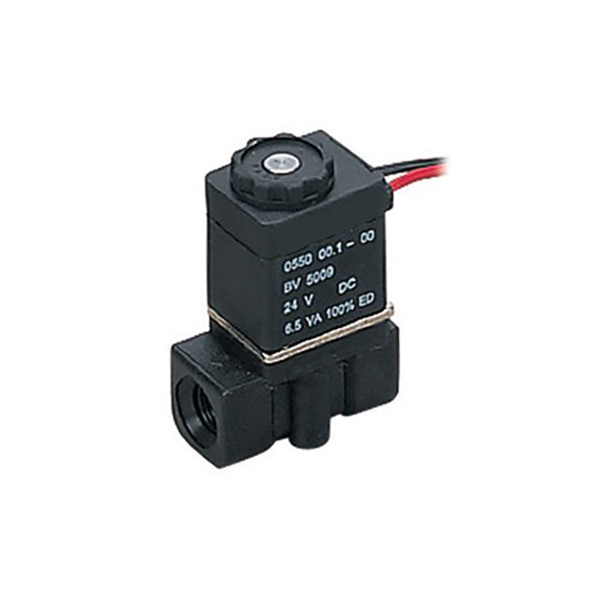

La série SOLH 2P est unMini électrovanne fluide 2/2 voies à action directe normalement fermée fabriqué en plastique technique à haute résistance. Il prend en chargedémarrage à pression différentielle nulle (0MPa utilisable) et est conçu pour le contrôle marche-arrêt de l'air comprimé, de l'eau et de l'huile fine. Largement utilisé dans les circuits d'eau automatisés, les circuits pneumatiques et les boucles à vide, il présente une taille compacte, une réponse rapide et une excellente compatibilité avec les fluides, servant de solution miniature de contrôle des fluides économique et fiable.
1.1 Principe de fonctionnement de base
• État normalement fermé (NC) hors tension: Le ressort appuie sur le noyau de la valve pour bloquer complètement le canal d'écoulement, coupant ainsi tout débit de fluide.
• État d'ouverture à la mise sous tension: La force électromagnétique soulève le noyau de la vanne vers le haut pour ouvrir le canal d'écoulement et permettre la circulation du fluide.
• Réinitialisation automatique: Le ressort réinitialise et ferme instantanément la vanne une fois l'alimentation coupée, garantissant des performances de coupure sûres et stables.

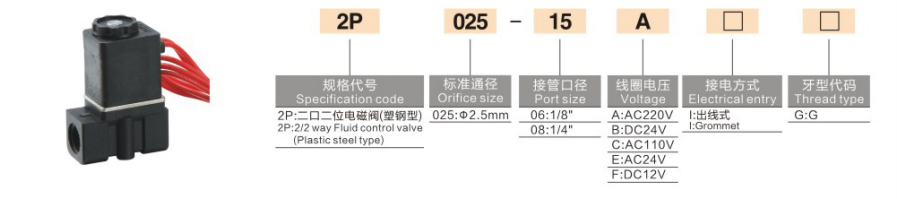

1. Logique de codage complète: 2P025 - Port fileté - Suffixe de câblage - Tension
|
Segment de code |
Définition détaillée |
|
2P |
Série d'électrovannes pour fluide à action directe 2/2 voies (corps en plastique) |
|
025 |
Spécification d'orifice fixe : φ2,5 mm, valeur CV = 0,23 (spécification universelle unique pour la série complète) |
|
06 / 08 |
Port fileté droit de type G : 06 = G1/8 ; 08=G1/4 |
|
Suffixe de câblage |
Vierge = prise DIN standard ; W = Sortie de fil ; LD=Prise avec voyant lumineux (lumière blanche LD1) |
|
Tension |
12 V CC/24 V CC ; AC24V / AC110V / AC220V |
2. Exemple de commande standard
2P025-08W-DC24V: Port fileté G1/4, sortie de fil, DC 24 V, mini vanne fluide 2 voies normalement fermée
|
Élément de paramètre |
Spécification |
|
Type d'action |
Action directe, normalement fermé (NC) (type NO non disponible) |
|
Orifice et coefficient de débit |
φ2,5 mm, CV=0,23 |
|
Filetage du port |
G1/8 (06), G1/4 (08) |
|
Médias applicables |
Air comprimé, eau propre, eau froide, huile lubrifiante, gaz (viscosité ≤ 20CST) |
|
Plage de pression de service |
0～0,7 MPa (0 ~ 7 bar), démarrage sans pression disponible |
|
Pression de preuve |
1,05MPa |
|
Matériau du corps |
PA66 Nylon 66 plastique technique |
|
Matériau d'étanchéité |
Caoutchouc fluoré VITON standard (résistant à l'huile et à l'eau) ; Caoutchouc nitrile NBR en option |
|
Température de travail |
-5 ℃ ~ +80 ℃ |
|
Consommation électrique de la bobine |
CA ≈ 7 VA, CC ≈ 5 W ; Isolation de classe B |
|
Degré de protection |
IP65 |
|
Temps de réponse |
Excitation et action de commutation＜ 0,05 s, marche-arrêt ultra-rapide |
• Démarrage sans pression：Entièrement opérationnel à une pression nulle de 0MPa, résolvant parfaitement la limitation de démarrage des vannes pilotées qui nécessitent une pression différentielle.
• Conception mini-légère：Corps en plastique compact avec un faible encombrement, idéal pour les espaces d'installation étroits et l'assemblage de modules intégrés.
• Résistance à la corrosion supérieure：Le joint d'étanchéité en caoutchouc fluoré VITON standard offre une excellente résistance à l'eau, à l'huile et à la faible corrosion, s'adaptant aux scénarios de circuits d'eau pure, de drainage des compresseurs d'air et d'eau de refroidissement.
• Haute adaptabilité environnementale：Degré de protection de bobine IP65, étanche à la poussière et à l'eau, fonctionnement stable disponible dans des conditions de travail humides.
5.1 Scénarios de commande pneumatique
• Contrôle marche-arrêt de la source d'air pour générateurs de vide
• Commutateur de source d'air pour petits vérins pneumatiques
5.2 Scénarios de contrôle des fluides
• Circuits miniatures de refroidissement d'eau et équipements de pulvérisation automatisés
• Équipements de purification d'eau et systèmes de drainage automatiques pour compresseurs d'air
5.3 Appariement des équipements industriels
• Circuits d'eau pour machines de transformation des aliments et petites machines de moulage par injection
• Systèmes automatisés d’humidification et de contrôle des microfluides
|
Modèle |
Type de structure |
Corps de vanne |
Pression de démarrage |
Capacité de débit |
|
2P025 |
Mini action directe |
Nylon Plastique |
0MPa zéro pression |
Petit débit (φ2,5 mm) |
|
2V025/130 |
Direct / Piloté |
Laiton Métal |
Type pilote pression différentielle ≥0,05MPa |
Débit moyen et grand |
• Traitement des sources d'air: Équipez le régulateur de filtre à air de la série AF/AW à l'avant pour purifier la source d'air et stabiliser la pression de travail.
• Correspondance du système de vide: Coopérer avec les générateurs de vide à tube droit ZU pour réaliser une commutation marche-arrêt fiable du circuit de vide.
• Connexion de pipeline: Correspond aux raccords droits à connexion rapide à filetage mâle de la série KQ2 pour une installation de pipeline rapide, pratique et sans fuite.
La mini électrovanne en plastique de la série SOLH 2P présente un démarrage sans pression, une structure légère et compacte et une protection IP65, offrant un contrôle marche/arrêt de fluide à petit débit économique, stable et à haut rendement pour les systèmes pneumatiques, d'eau et de vide automatisés.
