Électrovanne pour fluide en laiton 2/2 voies série 2V | Action directe et piloté

Marque : SOLH par Richge Technology

1. Présentation du produit et classification de base

     La série SOLH 2V est un professionnelÉlectrovanne fluide 2/2 voies conçu pour le contrôle universel des fluides d’air, d’eau et d’huile. Il est divisé en deux types structurels principaux :Type à action directe 2V025 etType piloté à membrane 2V130/2V250. Adoptant un corps de vanne en laiton de haute qualité avec des matériaux d'étanchéité de première qualité, la série offre une option de démarrage sans pression, une grande capacité de débit, une réponse rapide et une large compatibilité avec les fluides. Elle sert de vanne de régulation de fluide à usage général pour les circuits d'eau automatisés, les conduites d'air, les systèmes de vide et les équipements de lubrification.

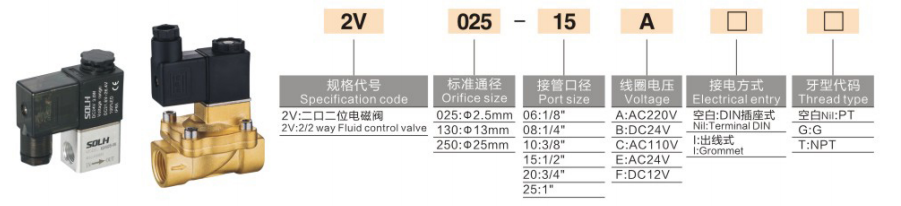

2. Règles complètes de codage des modèles

 1. Logique de codage complète: 2 V - Taille de l'orifice - Port fileté - Type de câblage - Tension

 2. Exemples de commandes standard

     • 2V025-08-DC24V: orifice φ2,5 mm, filetage G1/4, prise DIN standard, DC 24 V

     • 2V130-15W-AC220V: orifice φ13mm, filetage G1/2, sortie câble, AC 220V

3. Deux types structurels de base et lignes directrices de sélection

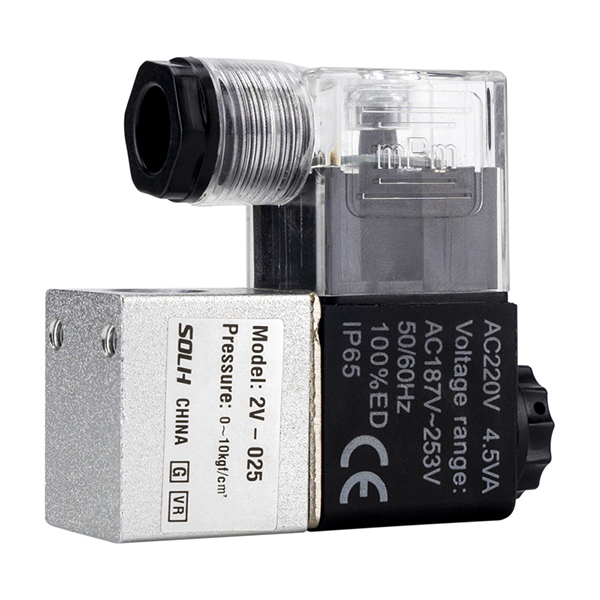

  3.1 Type à action directe 2V025 | Démarrage sans pression

    Avantage principal : Entièrement opérationnel à une pression nulle de 0MPa

     • Principe de fonctionnement: La bobine électromagnétique tire directement le noyau de fer pour ouvrir le port de la vanne, réalisant un contrôle complet d'ouverture et de fermeture sous une différence de pression nulle sans assistance de pression moyenne.

     • Orifice et débit: orifice φ2,5 mm, valeur CV = 0,23

     • Spécification du port: G1/8 (06), G1/4 (08)

     • Plage de pression: 0 ~ 1,0MPa, prend en charge le démarrage sans pression

     • Matériau d'étanchéité: Caoutchouc fluoré VITON standard, excellente résistance à l'huile, à l'eau et à la corrosion acide faible

     • Matériau du corps: Corps de vanne compact en laiton de haute précision

     • Scénarios applicables: Contrôle de fluide à petit débit, démarrage-arrêt à pression zéro/basse, interrupteur de circuit à vide, systèmes miniatures de refroidissement par eau et de pulvérisation

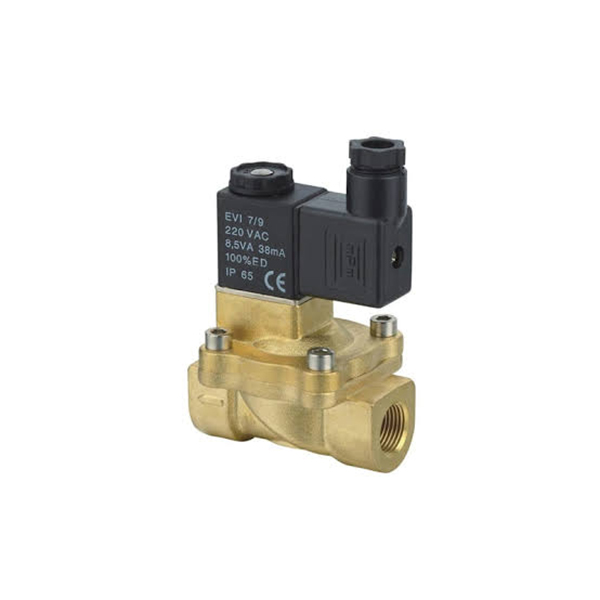

  3.2 Type piloté à membrane 2V130 / 2V250 | Démarrage par pression différentielle

    Caractéristique principale : grand débit, faible consommation d'énergie, nécessite une différence de pression minimale

     • Principe de fonctionnement: La décompression à travers le trou pilote permet à la pression moyenne de pousser le diaphragme pour ouvrir la vanne.Différence de pression minimale de démarrage : 0,05 MPa (0,5 bar), incapable de s'ouvrir sous une pression nulle.

     • Spécification 2V130: orifice φ13 mm, CV=6,2 ; Ports : G3/8 (10), G1/2 (15)

     • Spécification 2V250: orifice φ25mm, CV=13 ; Ports : G3/4 (20), G1 pouces (25)

     • Plage de pression: 0,05 ~ 1,0MPa

     • Matériau d'étanchéité: Caoutchouc nitrile NBR, optimal pour les fluides à base d'eau pure et d'air comprimé

     • Corps et bobine: Corps en laiton épais et durable, associé à une bobine de faible puissance et de haute stabilité

     • Scénarios applicables: Circuits d'eau à grand débit, prise d'eau du compresseur d'air, alimentation en eau de chaudière, commande marche-arrêt de la conduite principale gaz/liquide

4. Paramètres techniques généraux unifiés

5. Comparaison des séries 2V et 2P | Guide de sélection anti-erreur

Formule de sélection

     Demande marche-arrêt sans pression → Choisissez 2V025 / 2P ; Grand débit avec pression d'eau → Choisissez 2V130 / 2V250 ; Espace étroit et budget réduit → Choisissez une vanne en plastique 2P

6. Scénarios d'application typiques

  6.1 Application 2V025

     • Contrôle marche-arrêt de la source d'air du générateur de vide

     • Circuit d'eau de refroidissement d'équipements miniatures

     • Systèmes automatisés de pulvérisation et de micro-alimentation en eau

     • Équipement de commutation de fluides de précision à petit débit

  6.2 Applications 2V130 / 2V250

     • Refroidisseur et système d'eau de refroidissement industriel

     • Contrôle de l'admission d'eau du compresseur d'air

     • Système de réapprovisionnement automatique en eau de la chaudière

     • Commutateur principal de canalisation d'alimentation en air centralisé

     • Contrôle de circulation d'eau et de gaz industriels à gros débit

7. Accessoires de support assortis

     • Traitement de la source d'air avant: Correspond au filtre de régulation de pression d'air de la série AW pour stabiliser la source d'air et filtrer les impuretés

     • Correspondance du circuit sous vide: Coopérer avec le générateur de vide de la série ZU pour une coupure fiable de la source d'air

     • Connexion de pipeline: Correspond aux raccords droits à filetage mâle à connexion rapide KQ2 pour une installation de tuyauterie rapide et sans fuite

Résumé en une phrase

     Les électrovannes en laiton 2/2 voies de la série SOLH 2V couvrent les types à action directe sans pression et à commande pilotée à grand débit, offrant une compatibilité universelle eau/air/huile, une réponse rapide et une protection IP65, offrant des solutions marche-arrêt de fluide rentables et stables pour divers systèmes d'automatisation industrielle.
