Électrovanne pneumatique 3/2 voies série 3V | Vanne de régulation NC/NO à commande directe et pilotée

Marque : SOLH par Richge Technology

1. Présentation du produit et interface structurelle

     La série SOLH 3V est une normeÉlectrovanne directionnelle à commande électrique 3/2 voies disponible dansà action directe etpiloté structures. Conçu spécifiquement pour le contrôle des vérins à simple effet, la commutation de circuits pneumatiques et la régulation des systèmes de vide, il offre deux configurations principales : normalement fermé (NC) et normalement ouvert (NO). Avec un corps en alliage d'aluminium durable, une structure compacte, une réponse rapide et un démarrage sans pression en option, elle sert de vanne de régulation universelle standard pour les systèmes d'automatisation pneumatiques miniatures.

  1.1 Définition standard du port 3/2 voies

     • Port P: Entrée d'air principale

     • Un port: Orifice de travail, relié à des vérins pneumatiques simple effet ou à des buses à vide

     • Port R: Orifice d'échappement d'air, installer un silencieux pour réduire le bruit

  1.2 Classification des entraînements et des structures

     • Mode de conduite: Electromagnétique à action directe / piloté en option

     • Type de série: Action directe (3V1/3V2); Piloté (3V100/3V200/3V300)

     • Matériau du corps: Alliage d'aluminium à haute résistance, léger et durable

2. Principe de fonctionnement de la vanne 3/2 voies

     La série 3V adopte une conception de contrôle à bobine unique, divisée en types NC et NO avec une logique de fonctionnement complètement indépendante, largement utilisée pour le contrôle automatique des cylindres et des circuits à vide.

  2.1 Normalement fermé (NC) – Type le plus courant

  Modèles applicables: 3V110, 3V210, 3V310

     • État de réinitialisation à la mise hors tension: Le réarmement à ressort scelle l'orifice d'entrée P ; Le port A communique avec le port R pour l'échappement, pas de pression de sortie.

     • État de fonctionnement à la mise sous tension: La force électromagnétique tire le noyau de la valve pour commuter ; L'entrée P se connecte à un port de travail pour l'alimentation en air ; L’orifice d’échappement R est entièrement fermé.

  2.2 Type normalement ouvert (NO)

  Modèles applicables: 3V120, 3V220, 3V320

     • État de réinitialisation à la mise hors tension: L'entrée P communique avec un port de travail pour une alimentation en air continue ; L'orifice d'échappement R est fermé.

     • État de fonctionnement à la mise sous tension: L’orifice d’entrée P est scellé ; Un port de travail communique avec le port R pour la décompression et l'échappement.

3. Paramètres de classification et de spécification des séries

  3.1 Série à action directe (3V1 / 3V2) – Démarrage sans pression

  Avantage de base: Prend en charge le démarrage sans pression 0MPa, la vitesse de réponse ultra-rapide (＜0,05 s), performances stables pour les conditions de travail à basse pression et sous vide.

  • Série Micro 3V1

￮ Taille du port : M5, G1/8 (06)

￮ Zone d'écoulement : 10,2 mm² (CV=0,6)

￮ Modèle typique : 3V1-06, 3V1-M5

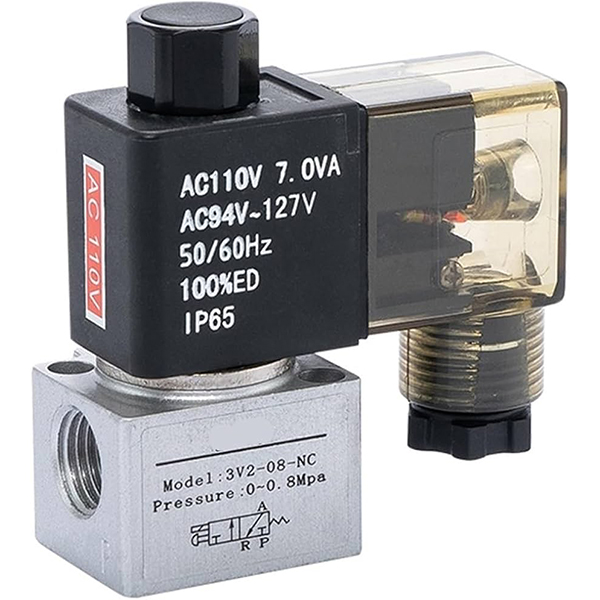

  • Mini-série 3V2

￮ Taille du port : G1/8 (06), G1/4 (08)

￮ Zone d'écoulement : 17,0 mm² (CV=1,0)

  3.2 Séries pilotées (3V100 / 3V200 / 3V300) – Grand débit

  Avantage de base: Grande capacité de débit et faible consommation d’énergie ; nécessite une pression de démarrage minimale pour une commutation stable, adapté aux circuits pneumatiques à pression standard.

  • Série 3V100: Taille d'orifice M5, G1/8 (06)

  • Série universelle 3V200

￮ Taille du port : G1/4 (08)

￮ Zone d'écoulement : 17,0 mm² (CV=1,0)

￮ Modèle typique : 3V210-08

  • Série 3V300 à grand débit

￮ Taille du port : G3/8 (10)

￮ Zone d'écoulement : 28,0 mm² (CV=1,65)

4. Règles de codage de modèle complètes et exemples de commande

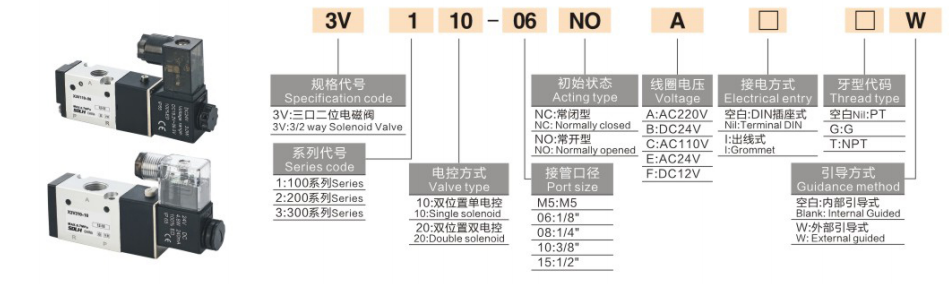

  1. Logique de codage: 3 V [Code série] [Code fonction] - [Taille du port] [Code tension] [Code de câblage]

 2. Exemples de commandes standard

     • 3V210-08-B: 3/2 voies, type NC, port G1/4, DC24V, connexion prise DIN

     • 3V1-06-A: 3/2 voies, type NC, port G1/8, AC220V

5. Paramètres techniques de base

6. Avantages principaux du produit

     • Conception dédiée à 3/2 voies: Parfaitement adapté aux vérins simple effet à ressort de rappel, exclusifs pour l'exécution pneumatique de serrage, de levage et de réarmement.

     • Deux modes de travail: Types optionnels normalement fermés (réinitialisation hors tension) et normalement ouverts (fonctionnement hors tension) pour s'adapter à diverses logiques de processus.

     • Options à double disque: Le type à action directe prend en charge le démarrage sans pression pour les scénarios de vide/basse pression ; Le type piloté réalise un fonctionnement stable à grand débit et à faible puissance.

     • Compacte et résistante: Mini structure intégrée, excellentes performances d'étanchéité, longue durée de vie et conception sans lubrification.

     • Configuration électrique flexible: Les spécifications de tension multiples (AC220V/110V/24V, DC24V/12V) et les modes de câblage double répondent aux demandes de correspondance mondiale.

     • Haute compatibilité: Même taille d'installation que les vannes de commande pneumatiques 3A et les vannes manuelles 3L, prenant en charge le remplacement et la mise à niveau directs.

7. Scénarios d'application typiques

     • Commande automatique des vérins simple effet (serrage, vérin, mécanisme de rappel par ressort)

     • Commutation du générateur de vide et du système de buse d'aspiration sous vide (le type à action directe prend en charge le contrôle de la pression négative)

     • Commande marche-arrêt du circuit pneumatique, verrouillage de sécurité de l'équipement, fonctionnement par jogging du petit actionneur

     • Remplacement direct des vannes à commande pneumatique 3A et des vannes à commande manuelle 3L dans les systèmes pneumatiques standard

Résumé en une phrase

     La série SOLH 3V est une vanne directionnelle électromagnétique 3/2 voies standard avec deux modes NC/NO et des structures à double entraînement direct/pilote, appliquée professionnellement à l'entraînement de vérin à simple effet et au contrôle de circuit à vide, servant de composant de contrôle de base pour les systèmes d'automatisation pneumatiques miniatures.
