Vanne de commande pneumatique 5/2 et 5/3 voies série 4A | Vanne directionnelle à commande pneumatique pure

Marque : SOLH par Richge Technology

1. Présentation du produit et structure de base

     La série SOLH 4A est une norme AirTACVanne de commande directionnelle pneumatique externe 5/2 et 5/3 voies, considéré comme leversion pneumatique pure des électrovannes de la série 4V. Entièrement piloté par des signaux aériens, sans composants électriques ni bobines électromagnétiques, il offre des performances de commutation pneumatique intrinsèquement sûres. Conçu pour les circuits pneumatiques antidéflagrants, sans alimentation et à verrouillage de sécurité, il présente une structure de type bobine, une étanchéité fiable et un corps en alliage d'aluminium à haute résistance, permettant une compatibilité et une interchangeabilité parfaites avec les vannes traditionnelles de la série 4V.

  1.1 Définition de l'interface standard à 5 ports

     • Port P: Orifice d'entrée d'air comprimé principal

     • Ports de travail A/B: Ports de sortie pour connecter des vérins à double effet pour contrôler l'extension et la rétraction

     • Orifices d'échappement R/S: Orifices d'échappement de décompression, compatibles avec l'installation d'un silencieux standard

     • Mode de conduite: Commande pneumatique externe, entrées de signaux aériens depuis les ports de commande bilatéraux

     • Caractéristique structurelle: Conception de bobine coulissante de précision, corps en alliage d'aluminium durable, performances d'étanchéité stables et durables

2. Vanne de commande pneumatique 5/2 voies (inversion de base)

  2.1 Commande pneumatique unique (4A110/210/310/410)

     • Principe de fonctionnement: Pression d'air appliquée sur un port de commande latéral pour l'inversion de la vanne ; Réarmement automatique du ressort après relâchement de la pression.

     • Caractéristiques principales: Conception de réinitialisation à sécurité intégrée avec coupure d'air, structure simple et stabilité opérationnelle élevée.

     • Modèle typique: 4A210-08 (port G1/8, contrôle d'air unique, 5/2 voies)

  2.2 Double commande pneumatique (4A120/220/320/420)

     • Principe de fonctionnement: Pressurisation alternée des ports de contrôle aérien bilatéraux ; pas de ressort de réinitialisation, maintient la position actuelle de la vanne après la coupure d'air avecfonction de verrouillage de la mémoire.

     • Caractéristiques principales: Haute précision de positionnement, fonctionnement économe en énergie (aucune alimentation en air continue requise), maintien stable de la position d'air-off.

     • Modèle typique: 4A220-08 (port G1/8, double contrôle d'air, 5/2 voies)

3. Vanne de commande pneumatique double 5/3 voies (contrôle intermédiaire de précision)

  Tous les modèles de la série 4A 5/3 voies (4A130/230/330/430) adoptent une double commande pneumatique, équipée de trois fonctions professionnelles de position médiane pour répondre aux exigences avancées de contrôle pneumatique.

     • Centre fermé (type C): Tous les ports entièrement fermés en position médiane. Réalise le verrouillage des cylindres, le maintien de la pression et la protection antichute pour les stations verticales et suspendues.

     • Centre d'échappement (type E): Les ports de travail A/B communiquent avec les ports d'échappement en position médiane. Le système libère complètement la pression, permettant le flottement libre du cylindre, le débogage manuel et la protection de la sécurité de l'équipement.

     • Centre de pression (type P): L'entrée d'air paire communique avec les deux ports A/B en position médiane. Convertit le cylindre à double effet en sortie à simple effet, adapté au serrage synchrone et au contrôle de l'équilibre des forces.

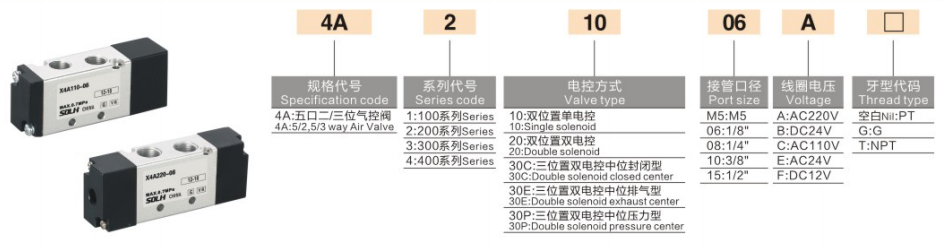

4. Règles de codage du modèle standard et modèles communs

 1. Logique de codage: 4A [Code de taille] [Code de commande/fonction centrale] - [Taille du port]

  2. Modèles communs grand public

     • 4A210-08: Commande pneumatique simple, 5/2 voies, port G1/4

     • 4A220-08: Double commande pneumatique, 5/2 voies, port G1/4

     • 4A230C-08: Double commande pneumatique, 5/3 voies centre fermé, port G1/4

     • 4A310-10: Commande pneumatique simple, 5/2 voies, port grand débit G3/8

5. Paramètres techniques de base universels (norme AirTAC)

6. Avantages principaux du produit

     • Antidéflagrant et sûr intrinsèque: Structure pneumatique pure sans composants électriques ni étincelles. Entièrement adaptable aux environnements de travail poussiéreux, humides, inflammables et explosifs, permettant un fonctionnement sûr sans risque.

     • Fonction de mémoire à double contrôle: Les modèles à double commande pneumatique maintiennent la position de la vanne après la coupure d'air, permettant un positionnement et un maintien de la pression de longue durée sans alimentation en air continue, économes en énergie et stables.

     • Fonctions centrales polyvalentes à trois positions: Équipé de trois modes intermédiaires C/E/P pour couvrir les demandes de verrouillage du cylindre, de flottement libre de décompression et de stabilisation de la pression de serrage synchrone.

     • Interchangeabilité 100% universelle: Dimensions d'installation et paramètres de débit cohérents avec les électrovannes de la série 4V, permettant le remplacement direct et la mise à niveau des systèmes de commande électrique vers des systèmes pneumatiques purs.

     • Performances stables et durables: Structure de bobine de précision avec une faible résistance au frottement, une faible pression de démarrage, une excellente étanchéité à l'air et une longue durée de vie avec un fonctionnement sans lubrifiant.

7. Scénarios d'application typiques

     • Systèmes de commande d'inversion pneumatique à vérin à double effet et de verrouillage de sécurité des équipements

     • Zone antidéflagrante, équipements non électriques, circuits de commande pneumatiques pour l'industrie minière, chimique et des revêtements

     • Circuits pneumatiques de sécurité nécessitant un réarmement de coupure d'air ou un maintien de position longue durée

     • Systèmes logiques pneumatiques purs composés de vannes manuelles, de vannes de commande mécaniques et de vannes de déplacement pneumatiques

Résumé en une phrase

  La série SOLH 4A est une vanne de commande directionnelle pneumatique pure universelle à 5/2 et 5/3 voies avec contrôle d'air simple/double et trois fonctions intermédiaires C/E/P. Doté d'une sécurité intrinsèque et de dimensions interchangeables de la série 4V, il s'agit du composant central préféré pour les circuits de commande pneumatiques antidéflagrants, non électriques et de haute sécurité.
