Vanne à pédale 5/2 voies série 4F | Clapet de pied pneumatique entièrement en aluminium à action directe

Marque : SOLH par Richge Technology | Remplacement entièrement compatible pour le clapet de pied de la série AirTAC 4F

1. Présentation du produit

     La série SOLH 4F est un professionnelVanne directionnelle à pédale pneumatique 5/2 voies entièrement compatible et interchangeable avec toute la série AirTAC 4F. Adoptant un corps entièrement en alliage d'aluminium moulé sous pression et une pédale antidérapante épaissie avec une structure de réinitialisation à ressort à action directe, il est spécialement conçu pourcommande de marche avant et arrière à vérin double effet. La série complète couvre quatre types configurables : auto-réinitialisation standard, auto-verrouillage mécanique L, couvercle de protection de sécurité G et verrouillage LG + intégration de protection. Il peut remplacer manuellement les électrovannes pour les équipements marche-arrêt et la commutation directionnelle, largement appliquées dans les montages d'outillage, l'estampage, le rivetage et les scénarios de contrôle pneumatique industriel.

  1.1 Logique de circuit d'air à 5/2 voies

     • Définition du port aérien: P (entrée d'air principale), A/B (doubles sorties de travail), R1/R2 (doubles orifices d'échappement indépendants)

     • État normal (pédale relâchée): P se connecte à B pour l'alimentation en air ; A se connecte à R1 pour l'échappement, le cylindre se rétracte et se réinitialise

     • État de fonctionnement (pédale enfoncée): P se connecte à A pour l'alimentation en air ; B se connecte à R2 pour l'échappement, le cylindre s'étend et fonctionne

     • Type standard non L: Réinitialisation instantanée du rebond du ressort après le relâchement du pied pour un contrôle intermittent du jogging

     • Type de verrouillage en L: Appuyez une fois pour verrouiller la position et maintenir la pression de l'air ; appuyez à nouveau pour déverrouiller et réinitialiser le décompression

2. Règles de codage du modèle et définition du suffixe

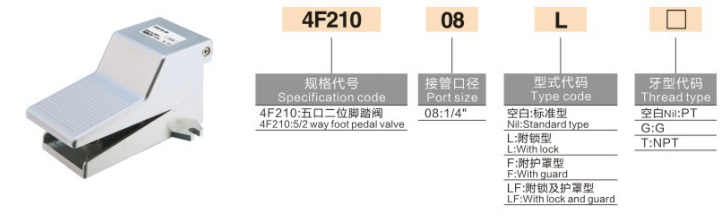

     Logique de codage: 4F210 - [Taille du port] + [Suffixe de fonction] - [Type de filetage]

  2.1 Modèle de base et taille du port

     • 4F210: Corps de base de clapet de pied 5/2 voies grand public universel

     • 06: Port fileté G1/8 (PT1/8)

     • 08: G1/4 (PT1/4) spécification grand public universelle

 2.2 Guide de sélection des suffixes de fonctions principales

  2.3 Suffixe du type de filetage

     • Vide: Filetage conique PT (standard par défaut)

     • G: Filetage parallèle standard britannique G

     • T: Filetage conique standard américain NPT

  Exemple de modèle: 4F210-08 | Clapet de pied à réinitialisation automatique standard G1/4 ; 4F210-08LG | Clapet de pied autobloquant G1/4 avec couvercle de protection de sécurité

3. Paramètres techniques de base

4. Distinction de sélection : Clapet de pied 4F 5/2 voies vs 3F 3/2 voies

5. Avantages structurels fondamentaux

     • Conception à double échappement indépendant: Équipé de deux trous d'échappement séparés pour garantir un échappement fluide lors de l'inversion du cylindre, une réponse d'action rapide et un fonctionnement stable sans décalage.

     • Pédale antidérapante robuste: La surface de la pédale texturée à rouleaux augmente efficacement la friction, empêchant le glissement lors des marches à charge élevée et améliorant la stabilité opérationnelle.

     • Mécanisme de verrouillage indépendant et stable: La structure de verrouillage indépendante à encliquetage assure un positionnement ferme et un déverrouillage léger. Remarque : Ne convient pas aux conditions de travail à impact continu à ultra haute fréquence.

     • Housse de protection de sécurité en option: La protection anti-poussière en plastique personnalisée évite efficacement les inversions accidentelles causées par la chute de pièces ou un mauvais contact du personnel, améliorant ainsi la sécurité des opérations sur site.

     • Structure durable entièrement en aluminium: Le corps intégral en alliage d'aluminium moulé sous pression présente une dureté élevée, une résistance aux chocs et une longue durée de vie pour les environnements d'atelier industriels difficiles.

6. Scénarios d'application typiques

     • Commande manuelle de cylindre à double effet: Source d'air → Clapet de pied 4F → vérin double effet. Le type à réinitialisation automatique réalise l'extension lors de la pression et la rétraction lors de la libération ; le type de verrouillage maintient la pression de serrage pour un positionnement de longue durée.

     • Contrôle des équipements de traitement industriel: Commutation directionnelle professionnelle à commande au pied pour machines à estamper, riveteuses et meuleuses, libérant les mains pour un fonctionnement de traitement efficace.

     • Débogage des équipements sur site: Remplacez temporairement les électrovannes par des clapets de pied manuels pour le débogage du circuit pneumatique, pratique pour les essais d'équipement et l'étalonnage des paramètres.

Résumé en une phrase

     La série SOLH 4F est une vanne à pédale à action directe 5/2 voies entièrement en aluminium avec options de réinitialisation automatique, d'autoverrouillage et de protection anti-erreur de fonctionnement. Dotée d'un double échappement rapide, d'un grand débit et d'une compatibilité totale avec AirTAC, il s'agit de la vanne de commande au pied industrielle standard pour la commutation avant/arrière des vérins à double effet et la commande pneumatique du traitement mécanique.
