Électrovanne 5/2 voies standard NAMUR série 4M | Vanne à plaque montée sur actionneur

Marque : SOLH par Richge Technology

1. Présentation du produit

     La série SOLH 4M est un professionnelÉlectrovanne à plaque 5/2 voies standard NAMUR spécialement conçu pour le contrôle automatique des actionneurs pneumatiques. Il est strictement conforme aux normes internationales de montage latéral NAMUR avec des trous de montage standards sur le fond de la vanne. La vanne peut être directement laminée et installée sur le côté des vannes pneumatiques à bille et des actionneurs de vanne papillon sans tuyaux d'air adaptateur intermédiaires. Exclusivement utilisé pour les circuits de commande automatique de vannes, il correspond entièrement aux normes de la série Airtac 4M et est structurellement différent des électrovannes conventionnelles de type tube 4V.

  1.1 Spécifications principales du produit

     • Mode Fonction: 5/2 voies (5 ports 2 positions)

     • Structure d'entraînement: Type à tiroir pilote interne, fonctionnement sans lubrification

     • Norme de montage: Montage latéral standard NAMUR (embase intégrée aux circuits d'air P/A/B/R1/R2)

     • Modèles grand public: 4M210-08, 4M210-06, 4M110-06

2. Règles complètes de codage des modèles et liste complète des séries

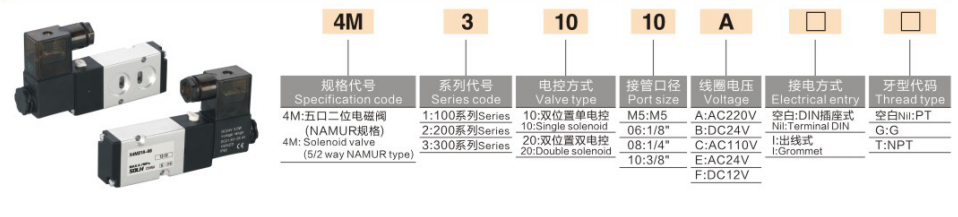

 1. Logique de codage: 4M [Code de taille] [Code de contrôle] [Code de fonction] - [Filetage de port]

  2. Exemple de modèle

     4M210-08: taille 200, commande électrique unique avec réarmement par ressort, port fileté externe PT1/4

 3. Liste complète des spécifications des modèles grand public

3. Paramètres techniques de base

4. Avantages du noyau de montage NAMUR et points de sélection clés

     • Port aérien de base NAMUR intégré: Le bas de la valve est intégré aux ports d'air A/B. Après avoir été installé sur l'actionneur, il s'arrime automatiquement aux deux trous d'entrée d'air de l'actionneur. Aucun tuyau d'air externe n'est requis pour les ports A/B ; seuls les ports d'entrée d'air P et d'échappement R1/R2 nécessitent une connexion à une source d'air externe, simplifiant la structure de la tuyauterie et réduisant les points de fuite.

     • Tige de poussée de test manuel intégrée: Équipé d'un bouton de débogage manuel sur le côté de la vanne, prenant en charge le test manuel d'ouverture et de fermeture de la vanne après la mise hors tension, pratique pour l'installation sur site, le débogage et la maintenance de l'équipement.

     • Caractéristiques du mode de contrôle double: Les modèles à double commande électrique 4M×20 adoptent une structure de mémoire autobloquante hors tension pour maintenir la position actuelle de la vanne ; Les modèles à commande électrique unique 4M×10 se réinitialisent automatiquement par la force du ressort après la mise hors tension, répondant respectivement aux exigences de réinitialisation de sécurité et de maintien du positionnement.

     • Montage sur collecteur compatible: Partage les mêmes spécifications de base que la série 4V (base de collecteur 4M100M/200M/300M). Il prend en charge l'alimentation en air centralisée pour plusieurs vannes via une installation sur collecteur et peut également être directement monté sur un seul actionneur pour un fonctionnement indépendant.

5. Vanne NAMUR 4M vs vanne à tube conventionnelle 4V | Guide de sélection anti-erreur

6. Applications de correspondance typiques

     • Système de contrôle automatique des vannes: 4M210-08 associé à un actionneur pneumatique DA/SR + vanne à bille/papillon, largement utilisé dans les équipements pétrochimiques, de traitement de l'eau et de commutation de fluides de pipeline.

     • Système intégré d’îlot de vannes: Adoptez une base de collecteur multiliaison 4M200M pour réaliser une alimentation en air centralisée et une installation intégrée de plusieurs électrovannes de la série 4M pour les groupes de canalisations automatisés.

     • Correspondance de la tuyauterie du pipeline: Connectez les ports filetés externes avec les raccords droits à filetage mâle à connexion rapide KQ2 pour s'arrimer rapidement à la canalisation de source d'air principale pour une connexion stable et sans fuite.

Résumé en une phrase

     La série SOLH 4M est une électrovanne 5/2 voies à plaque standard NAMUR dédiée aux actionneurs pneumatiques, dotée d'un montage direct tubeless, d'un fonctionnement sans lubrification et d'une protection IP65, étant le composant de commande de support optimal pour la commutation automatique des vannes pneumatiques à bille et des vannes papillon.
