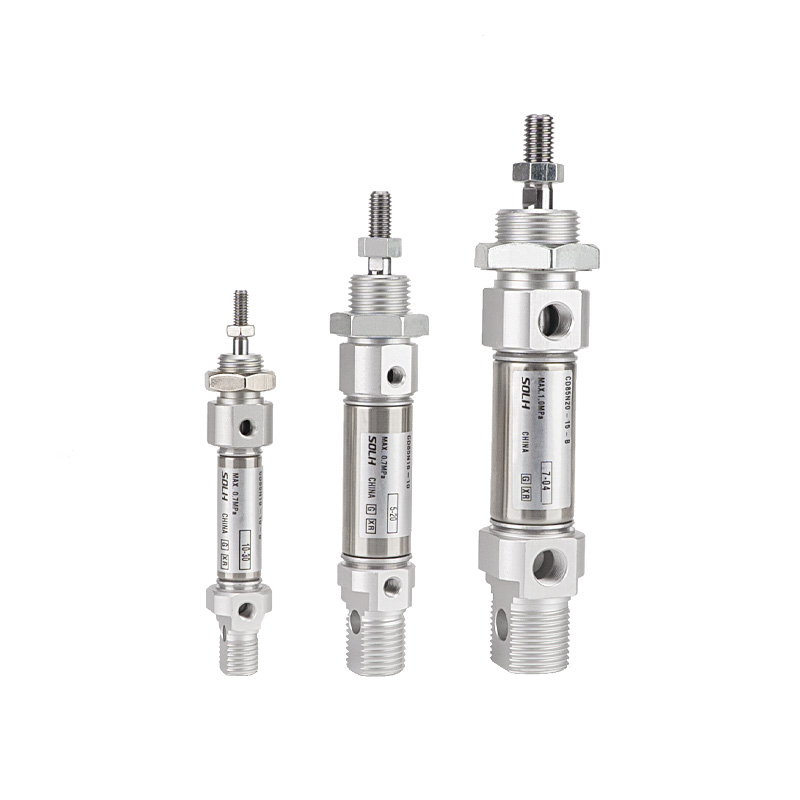

Mini-vérin en acier inoxydable série C85 (norme ISO 6432, système compatible SMC)

Marque : SOLH par Richge Technology | Catalogue de produits orientés export

Marque : SOLH par Richge Technology

Présentation du produit

     Le mini-cylindre en acier inoxydable de la série SOLH C85 est conforme à la norme internationale ISO 6432, plage d'alésage φ8 ~ 25 mm. Caractéristiques : contour compact, résistance à la corrosion, performances à haute vitesse et haute fréquence, fonctionnement sans huile. Largement déployé dans les équipements d'automatisation alimentaire, pharmaceutique, électronique et pneumatique générale.

Structure de base et fonctionnalités de conception

   1. Norme : ISO 6432 (φ8–φ25), dimensions de montage universelles pour le marché mondial des mini-vérins.

   2. Matériau : corps en acier inoxydable 304, tige de piston et contre-écrou ; Antirouille, adapté aux conditions de travail humides, acides faibles et alcalins faibles.

   3. Structure : embouts sertis par rouleau, sans tirant, forme cylindrique droite, de petite taille et légers.

   4. Variantes de fonctionnement

     -- Simple tige double effet (Standard)

     -- Simple effet (rappel par ressort / sortie par ressort)

     -- Cylindre synchrone à double tige

     -- Type à tige non rotative C85K

   5. Coussin : Coussin en caoutchouc standard ; coussin d'air (suffixe C) en option pour φ10–25 pour réduire l'impact en cas de mouvement à grande vitesse.

   6. Étanchéité : joint bidirectionnel spécial avec rainure de réservoir d'huile, faible pression de démarrage, longue durée de vie dans des conditions de travail sans huile.

   7. Détection de position : anneau magnétique intégré (code D) en option ; Modes d'installation de l'interrupteur magnétique : A = rainure de piste, B = rainure de bande d'acier.

Règle complète de codage du modèle

   1. Exemple de modèle : CD85N25-100C-B

  2. Exemple de référence de commande : CD85N16-50

     -- Type de base, alésage 16, course 50, aimant intégré, coussin en caoutchouc.

Spécifications techniques standard (double effet)

Force de poussée et de traction théorique à 0,6 MPa (tige unique, unité : N)

Formes de montage et modèles dérivés

  1. Options de montage ISO6432

     -- N : Type de base avec chape intégrée (le plus populaire)

     -- F : Montage axial à extrémité plate

     -- L : support à pied simple / M : support à pied double

     -- G : Montage sur bride

     -- NU : Montage sur chape à tourillon

   2. Principales versions dérivées

     -- CD85 : Avec anneau magnétique intégré, compatible avec les capteurs magnétiques

     -- C85K : tige de piston carrée anti-rotation, positionnement anti-torsion

     -- C85E : simple effet (rappel par ressort/sortie du ressort)

     -- CWCD85E : Vérin double effet à double tige, mouvement synchrone

Comparaison de sélection : C85 VS MI VS MA

   1. ✅Occasions préférées pour le C85

     -- Industrie alimentaire, pharmaceutique et électronique : acier inoxydable, qualité propre, anticorrosion

     - Cycles haute vitesse et haute fréquence : 50–1 500 mm/s à mouvement alternatif à courte course

     - Disposition compacte de l'équipement : corps cylindrique mince φ8–25

     -- Environnement d'atelier humide et légèrement corrosif

     -- Demande mondiale d'échange : dimension universelle ISO6432 pour un remplacement direct

 Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : Calculez la poussée et la charge horizontale, réservez une marge de sécurité ≥ 50 % ; choisissez un alésage plus petit pour un fonctionnement à plus haute fréquence.

   2. Confirmation du trait : ajoutez une marge supplémentaire de 10 à 20 mm ; course maximale 400 mm.

   3. Sélection des configurations

     -- Aimant intégré : ajoutez le code D

     -- Réduction des impacts à grande vitesse : choisissez le coussin d'air du suffixe C

     -- Exigence anti-torsion : sélectionnez la version K non rotative

     -- Forme de montage assortie : N/F/L/M/G selon la structure de l'équipement

Résumé en une phrase

     Le mini-vérin en acier inoxydable SOLH C85/CD85 ISO6432 est entièrement interchangeable avec la série SMC importée, prend en charge un fonctionnement à grande vitesse sans huile, plusieurs méthodes de montage et une tige anti-rotation en option, un actionneur linéaire idéal pour les lignes de production automatisées alimentaires, médicales et électroniques.
