Mini-vérin en acier inoxydable série CDJ2 (double/simple effet)

Marque : SOLH par Richge Technology

Présentation du produit

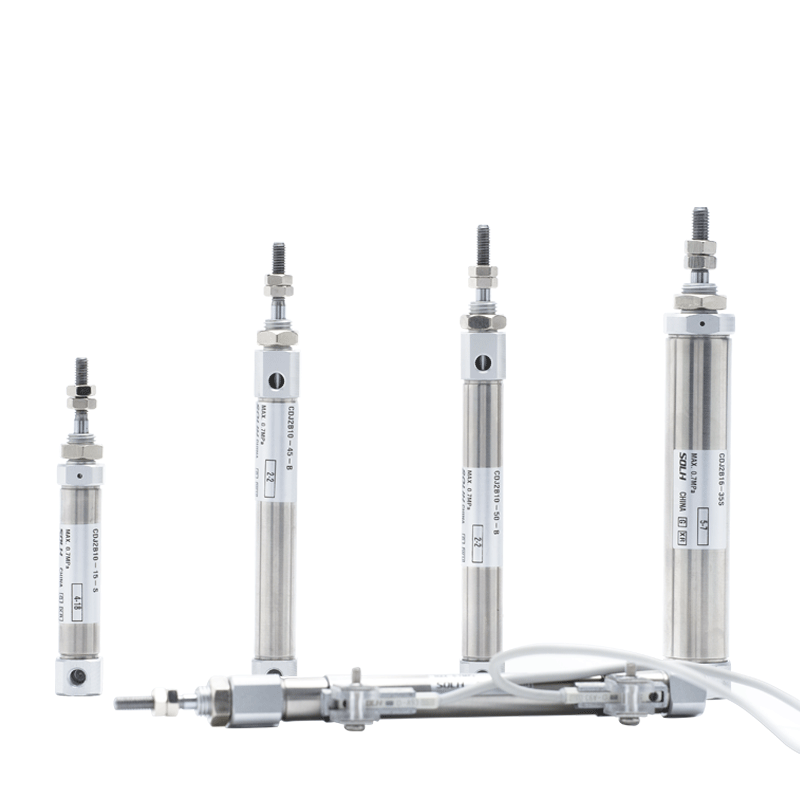

     La série SOLH CDJ2 est un mini-cylindre en acier inoxydable de type stylo équipé d'un anneau magnétique, entièrement interchangeable avec la série SMC CJ2. Tailles d'alésage : φ6 / 10 / 16 mm. Caractéristiques exceptionnelles : contour ultra-compact, construction légère, résistance à la corrosion et fonctionnement stable à haute fréquence et à grande vitesse. Largement utilisé dans les stations pour espaces confinés électroniques, médicaux, de transformation des aliments et d'automatisation de précision ; actionneur linéaire miniature grand public.

Structure de base et fonctionnalités de conception

   1. Spécification standard : correspond à la norme dimensionnelle du mini-cylindre SMC (norme non ISO), aux dimensions de montage universelles dans l'industrie.

   2. Matériau : corps et tige de piston en acier inoxydable 304, antirouille et résistant à la corrosion, adapté aux environnements de production humides, acides faibles, alcalins faibles et propres.

   3. Structure : corps rond droit, embouts sertis, conception sans tirant, volume ultra réduit. CDJ2-16×100 seulement env. 120g.

   4. Variantes de fonctionnement

      -- CDJ2B Double Effet : Alimentation en air aux deux extrémités, modèle standard universel

      -- CDJ2E simple effet : rappel par ressort ; CDJ2ET : extension du ressort

     -- CDJ2KB Non rotatif : tige de piston hexagonale pour un positionnement anti-torsion et précis

   5. Coussin : Coussin en caoutchouc standard ; coussin d'air (suffixe Z) en option pour les applications à grande vitesse afin de réduire les impacts et le bruit.

   6. Étanchéité : joint à faible friction avec rainure pour réservoir d'huile. Faible pression de démarrage (0,06 MPa), fonctionnement sans huile, durée de vie ≥5 millions de cycles.

   7. Détection de position : anneau magnétique intégré, compatible avec les commutateurs magnétiques des séries M9B/A93/Z73 pour la surveillance de la position du piston.

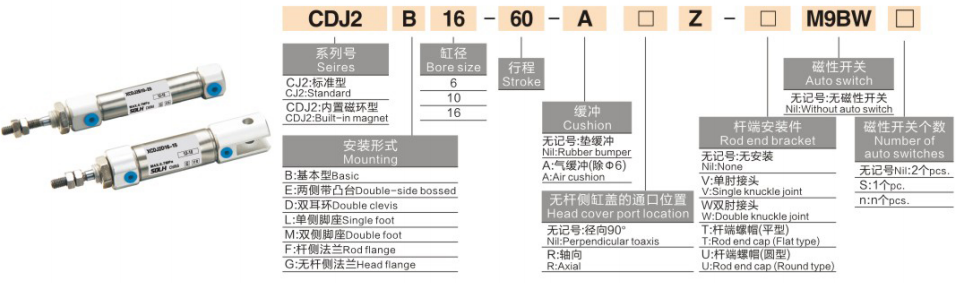

Règle complète de codage du modèle

   1. Exemple de modèle : CDJ2B16-50Z-B

   2. Exemples de référence de commande standard

     -- CDJ2B10-30-B ： Alésage 10, course 30, double effet, coussin en caoutchouc, aimant équipé

     -- CDJ2E6-15-B ： Alésage 6, course 15, rappel par ressort simple effet

     -- CDJ2KB16-50-B : alésage 16, course 50, tige de piston hexagonale non rotative

Spécifications techniques du noyau universel

Force de poussée et de traction théorique à 0,5 MPa (tige unique, unité : N)

   1. CDJ2B double effet

   2. CDJ2E simple effet (retour par ressort à 0,5 MPa)

Formes de montage et modèles dérivés

   1. Accessoires de montage

     -- Type B Basic : installation directe via des filetages d'embout (le plus largement utilisé)

     -- Bride F : montage à bride côté tige/côté tête

     -- Support de pied en L : fixation par pied unique

     -- D Double chape : Double chape arrière (φ10/16)

     -- Support E Boss : bossages de montage multi-orientations sur les embouts

   2. Principales séries de dérivés

     -- CDJ2B : Double effet standard

     -- CDJ2E : simple effet, rétraction par ressort (rétraction automatique après coupure d'air)

     -- CDJ2ET : simple effet, extension à ressort (extension automatique après coupure d'air)

     -- CDJ2KB : tige de piston hexagonale non rotative

     -- CDJ2RB : version slim à montage direct sans bossages de montage

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage : calculez la poussée/charge requise, réservez une marge de sécurité ≥ 50 % ; choisissez un alésage plus petit pour une vitesse cyclique plus élevée.

   2. Confirmation de la course : ajoutez une marge supplémentaire de 10 à 20 mm sur le déplacement effectif ; Course maximale : double effet 200 mm, simple effet 100 mm.

   3. Correspondance des configurations

     -- Type d'action : Double effet → B ; rappel du ressort à simple effet → E ; positionnement anti-torsion → KB

     -- Coussin : fonctionnement à grande vitesse, sélectionnez le coussin d'air Z

     -- Retour de position : sélectionnez le modèle équipé d'un aimant, correspond aux interrupteurs magnétiques M9B/A93.

Résumé en une phrase

     Le mini-cylindre de type stylo en acier inoxydable SOLH CDJ2 est interchangeable avec SMC CJ2, disponible en variantes à tige hexagonale à double effet, simple effet et non rotative, coussin en caoutchouc/air en option, conception sans huile résistante à la corrosion, actionneur linéaire miniature haute fréquence compact idéal pour les équipements électroniques, médicaux et alimentaires automatisés.
