Mini-cylindre en acier inoxydable série CJ2K｜Type à tige non rotative

Marque : SOLH par Richge Technology

Présentation du produit

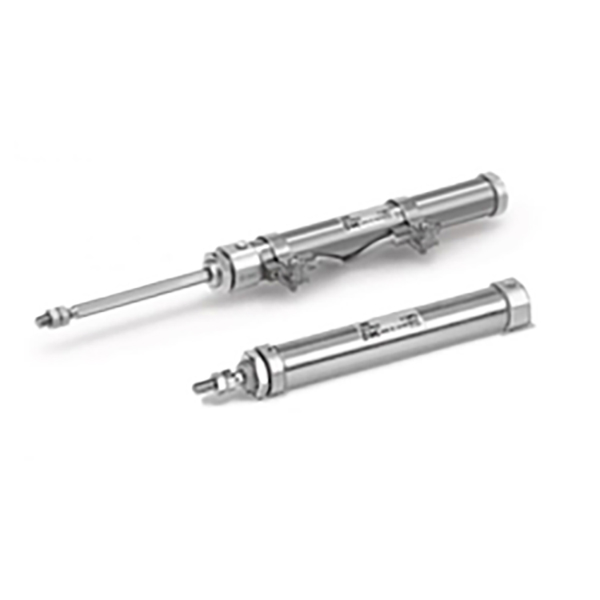

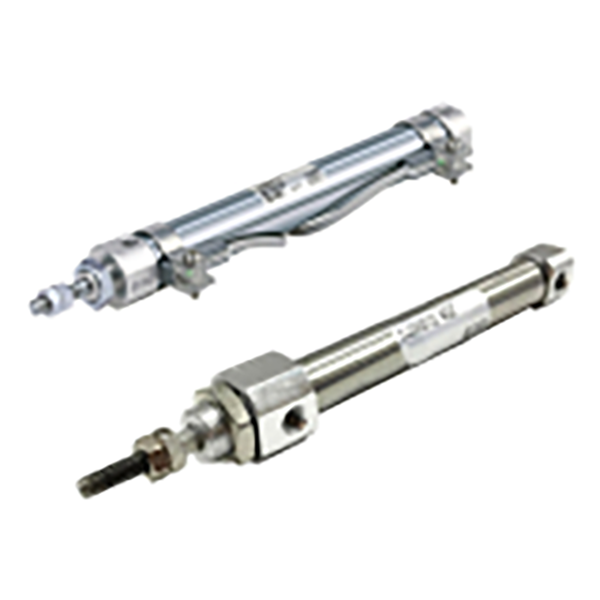

     La série SOLH CJ2K est un mini-vérin à tige non rotative en acier inoxydable, dérivé de la famille des mini-vérins CJ2. Caractéristique principale : tige de piston hexagonale anti-rotation intégrée à une structure de guidage interne pour empêcher la tige de piston de tourner pendant l'extension et la rétraction. Idéal pour les stations de précision où le dispositif d'extrémité doit maintenir une position angulaire fixe. Adoptant un corps en acier inoxydable 304, compact et léger. Prend en charge trois modes de fonctionnement : double effet, rappel par ressort à simple effet, extension du ressort à simple effet. Tailles d'alésage : Φ10, Φ16. Entièrement interchangeable sur le plan dimensionnel avec le CJ2K d'origine importé. Anneau magnétique intégré en option compatible avec les interrupteurs magnétiques M9BW. Largement adopté dans les petites applications d'automatisation, d'équipement 3C, d'outillage de précision et de poussée de gabarit.

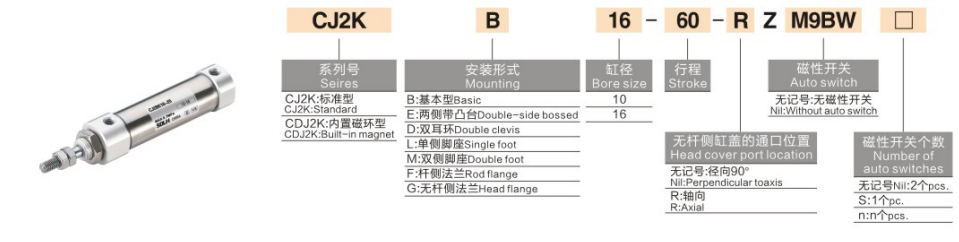

Explication complète du codage du modèle

   1. Exemple de modèle : CJ2KB10-30SZ-M9BW-B

   2. Exemple de commande

    CJ2KB10-30SZ-M9BW

     -- Mini vérin antirotatif, montage de base, alésage 10, course 30, rappel par ressort simple effet, bague magnétique intégrée, équipé d'un interrupteur magnétique M9BW.

Structure de base et avantages en termes de performances

   1. Anti-rotation mécanique de tige de piston hexagonale (Core Advantage)

     -- Tige de piston à section transversale hexagonale associée à une bague de guidage avant pour limiter la rotation circonférentielle.

     -- Précision anti-rotation : Φ10 ≤ ±1,5° ; Φ16 ≤ ±1°.

     --  ✅ Résout les problèmes de déflexion causés par la torsion libre de la tige de piston ronde ordinaire pendant le mouvement alternatif.

   2. Corps en acier inoxydable 304, contour mince et compact

     -- Résistance à la rouille et performance résistante à l'humidité ; la structure cylindrique permet d'économiser de l'espace d'installation à l'intérieur d'armoires d'équipement compactes.

   3. Plusieurs modes de fonctionnement disponibles

     -- Double effet : alimentation en air des deux côtés, poussée stable, préférable pour une production de masse continue

     -- Ressort de rappel S : extension lorsqu'il est sous tension, rétraction automatique après une coupure de courant

     -- Extension du ressort en T : se rétracte lorsqu'il est sous tension, s'étend automatiquement après une coupure de courant pour répondre aux exigences de réinitialisation de sécurité

   4. Options de montage diversifiées

     -- Type de base, montage sur pied L, bride F, double chape D. Supporte l'assemblage vertical, horizontal et inversé.

   5. Fonctionnement sans huile

     -- Graisse longue durée pré-enduite à l'intérieur, compatible avec l'air comprimé sec sans huile pour un fonctionnement stable à long terme.

   6. Détection de position magnétique en option

     -- Version Z équipée d'un aimant intégré, coopère avec le commutateur M9BW pour envoyer un signal d'extension/rétraction sur place au PLC pour un contrôle de verrouillage automatique.

   7. Coussin en caoutchouc standard

     -- Coussinets en caoutchouc intégrés aux deux extrémités pour absorber l'impact du piston et réduire le bruit de fonctionnement.

Spécifications techniques standards

   1. Poussée de sortie théorique à 0,5 MPa (N)

Comparaison de sélection : tige ronde CJ2K non rotative et tige ronde standard CJ2

    1. ✅ Préférez CJ2K dans ces conditions de travail

     -- Gabarits plats, fourchettes de changement de vitesse ou goupilles de positionnement montés sur l'extrémité de la tige, la déviation de la charge est interdite ;

     -- Petit outillage d'indexation, poussant les pièces à l'intérieur des rainures de guidage ;

     -- Alimentation linéaire des caméras et des appareils d'inspection qui nécessitent un angle constant ;

     -- Pinces plates reliées à la tige de piston, la torsion provoquera un blocage du matériau ou un échec de positionnement.

   2. ❌ Scénarios acceptables de la norme CJ2

     -- Éjection simple, poussée des pièces rondes, aucune restriction angulaire de charge, priorité aux coûts.

Guide de sélection en 3 étapes

   1. Confirmer l'exigence anti-torsion

     -- Fixation plate/carrée avec rainure de positionnement → Doit choisir la version non rotative CJ2K.

   2. Sélectionnez le mode de fonctionnement

     -- Mouvement alternatif continu et poussée maximale → Double effet (sans suffixe S/T)

     -- Extension avec de l'air, rétraction automatique après arrêt → Rappel par ressort S

     -- Rétractation avec de l'air, éjection automatique après l'arrêt → extension du ressort en T

   3. Configurer le capteur et le montage

     -- Retour de position PLC requis : ajouter le suffixe Z (aimant intégré) + interrupteur magnétique M9BW

     -- Sélection de montage : Bride F pour installation en face d'extrémité ; Pied L pour montage sur cadre latéral ; Chape double D pour mouvement de pivotement articulé

Scénarios d'application typiques

     -- Automatisation 3C : poussée du gabarit plat du PCB, positionnement des connecteurs dans les emplacements

     -- Équipement d'inspection optique : alimentation linéaire par caméra avec angle de détection fixe

     -- Petits outillages et accessoires : éjection de la pièce à plat, alimentation du matériau dans les fentes de guidage

     -- Machines d'emballage : positionnement de cartons plats, poussée de petites étiquettes

     -- Automatisation des laboratoires & ateliers humides (baril inox antirouille)

Référence du circuit pneumatique standard

   1. Circuit poussoir à double effet

     -- Lubrificateur de régulateur de filtre à air AFC → Électrovanne 4V210-06 5/2 → Tube PU4 → CJ2KB16-60Z-M9BW

   2. Circuit de réinitialisation à ressort à simple effet

     -- Régulateur de pression AR → Électrovanne 3V210 3/2 → CJ2KB10-30SZ

Précautions d'emploi

     -- Évitez toute charge latérale radiale excessive sur la tige de piston. La force latérale accélère l’usure des bagues de guidage et réduit la précision anti-rotation.

     -- Installez la charge d'extrémité coaxialement pour minimiser le moment de torsion.

     -- Installez le filtre à air AF en amont pour éviter que la poussière ne bloque l'ensemble de guidage.

     -- Évitez un fonctionnement à grande vitesse à long terme sous une pression totale de 0,7 MPa ; utiliser pleinement le coussin en caoutchouc.

     -- Version avec joint en caoutchouc fluoré personnalisable pour les environnements corrosifs acides et alcalins forts.

Résumé en une phrase

     Le mini-vérin à tige hexagonale non rotative en acier inoxydable SOLH CJ2K offre un mouvement linéaire anti-torsion précis, disponible en variantes à double/simple effet avec plusieurs styles de montage, compatible avec les commutateurs magnétiques M9BW, actionneur parfait pour les tests 3C, l'inspection optique et les stations de positionnement de gabarit de précision où la déviation angulaire est interdite.
