Cylindre rotatif à crémaillère et pignon série CRA1 | Cylindre pivotant à couple élevé, usage moyen et intensif

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

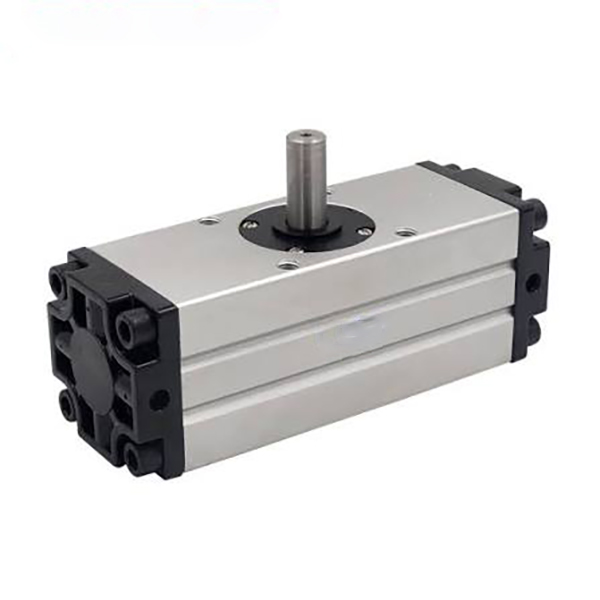

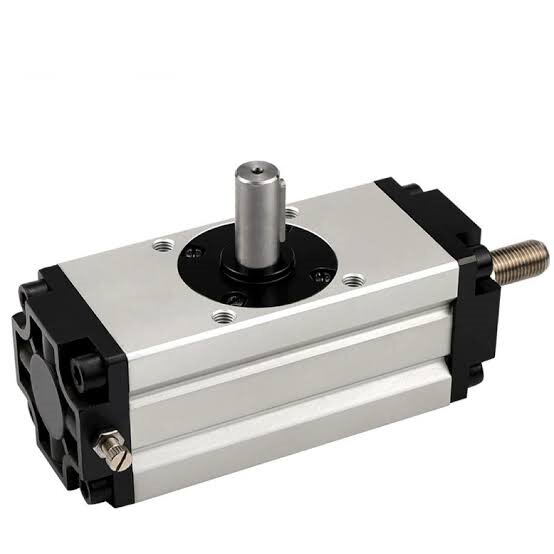

     La série SOLH CRA1 est un cylindre rotatif à crémaillère et pignon professionnel de taille moyenne et robuste, conçu pour un mouvement oscillant à couple élevé. Doté d'une transmission à crémaillère et pignon à double piston, d'un coussin d'air réglable en option, de plusieurs styles de montage et de divers types d'arbre de sortie, ce cylindre couvre des tailles d'alésage de φ30 à φ100. Il s'adapte parfaitement aux scénarios de charges lourdes de 10 à 50 kg, notamment le retournement de pièces, l'entraînement de vannes industrielles et l'indexation de stations lourdes, constituant ainsi la solution rotative à haute rigidité grand public pour les lignes de production automatisées lourdes.

  1.1 Entraînement à crémaillère et pignon à haute rigidité

     Adoptant une structure de transmission synchrone à crémaillère et pignon à deux pistons, le cylindre offre un couple puissant et une rigidité structurelle exceptionnelle. Le jeu global est contrôlé dans une plage ≤1°, tandis que la version à alésage φ30 atteint un jeu nul. Il garantit une précision de positionnement répétée ultra-élevée et un mouvement de rotation stable dans des conditions de charge lourde.

  1.2 Sortie de couple très élevée

     La structure de transmission optimisée permet d'obtenir des performances de couple de pointe. Le modèle à alésage maximum φ100 produit un couple de 108 N·m à une pression d'air de 0,5 MPa, répondant pleinement aux exigences de couple élevé pour la rotation de pièces lourdes, l'entraînement de grandes vannes et l'indexation d'équipements lourds.

  1.3 Coussin d'air réglable en option

     Type Z équipé d'une structure tampon d'air réglable à double extrémité, qui absorbe efficacement l'impact inertiel pendant le fonctionnement start-stop à haute fréquence, réduit les vibrations mécaniques et le bruit de fonctionnement, et protège l'équipement et les pièces tout en améliorant la stabilité globale du fonctionnement et la durée de vie.

  1.4 Diverses options de montage et d'arbre

     • Styles de montage: Base (B), pied (L), bride (F) en option, prenant en charge une installation flexible pour différentes structures d'équipement et aménagements d'espace.

     • Types d'arbres: Arbre simple (S), arbre double (W), arbre claveté (Y) disponibles, compatibles avec diverses méthodes de connexion de charge et exigences de transmission de couple antidérapante.

  1.5 Structure compacte et durable

     La structure optimisée améliorée réduit la largeur du corps de 14 % par rapport aux anciens modèles traditionnels, économisant considérablement l'espace d'installation. Conçu avec des rainures de capteur double face pour un montage flexible des commutateurs magnétiques de la série D-M9. Le corps du cylindre anodisé dur et les composants d'étanchéité très résistants à l'usure garantissent un fonctionnement stable à long terme.

  1.6 Sans huile et longue durée de vie

     La conception de fonctionnement standard sans huile s'adapte aux ateliers propres et aux conditions de travail industrielles générales sans entretien de lubrification supplémentaire. Les joints haut de gamme résistants à l'usure et le corps du cylindre anticorrosion prolongent considérablement la durée de vie continue pour un fonctionnement cyclique fréquent.

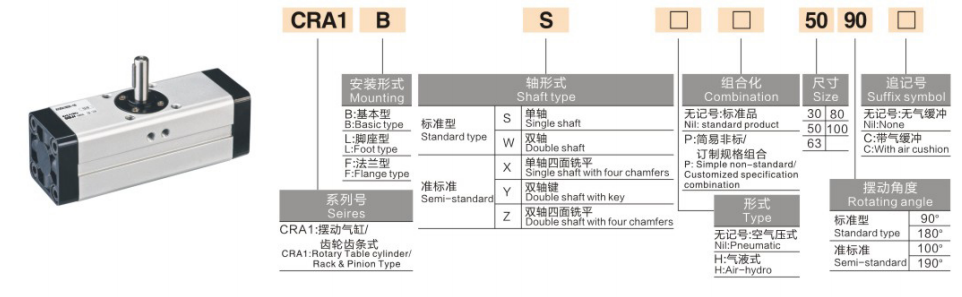

2. Règles complètes de dénomination des modèles et exemples de commande

  1. Exemples de modèles typiques: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Exemples de commandes standard

     • Modèle standard sans tampon: CRA1BS50-90 (alésage φ50, rotation 90°, arbre simple, type de base, sans anneau magnétique)

     • Modèle tampon robuste: CDRA1BL80-180Z (alésage φ80, pivotement à 180°, double arbre, montage sur pied, anneau magnétique et double coussin d'air)

3. Paramètres techniques généraux (20 ℃, condition standard 0,5 MPa)

  3.1 Spécifications de base

     • Mode de fonctionnement: Entraînement à crémaillère double effet

     • Fluide de travail: Air comprimé (fonctionnement sans huile)

     • Température ambiante: 0℃~60℃ (environnement sans glace)

     • Plage de pression de service: 0,1 ~ 1,0MPa ; Pression d'épreuve : 1,5 MPa

     • Contrecoup: ≤1° (l'alésage φ30 atteint un jeu nul)

     • Tolérance d'angle d'oscillation: 0~+4°

     • Mode tampon: Sans tampon / Coussin d'air réglable à double extrémité (type Z)

     • Interrupteur magnétique: Compatible avec la série D-M9, montage sur rainure double face

  3.2 Tableau des paramètres de performance clés (@0,5MPa)

4. Directives de configuration et de sélection de base

  4.1 Sélection de la taille d'alésage (basée sur le couple et la charge)

     • φ30: Couple de sortie de 3,5 N·m, adapté aux applications à charge moyenne (≤ 10 kg) telles que la commutation de petites vannes et l'indexation de stations miniatures.

     • φ50: Couple de sortie de 9,3 N·m, idéal pour les pièces à charge légère à moyenne (10 à 20 kg), retournement à 90° et positionnement directionnel.

     • φ63: Couple de sortie de 17,0 N·m, parfaitement adapté aux tâches de direction et de rotation de composants à charge moyenne (20 à 30 kg).

     • φ80: Couple de sortie de 32,0 N·m, applicable au positionnement rotatif d'outils et de fixations de grande taille à charge moyenne-lourde (30 à 40 kg).

     • φ100: Couple de sortie très élevé de 108 N·m, dédié à la rotation mécanique sous forte charge (40–50 kg) et aux grands scénarios de commande de vannes industrielles.

  4.2 Sélection de l'angle de pivotement

     • Angle standard de 90°: Conçu pour le retournement à angle droit et la direction verticale, largement utilisé dans le chargement/déchargement de pièces et la commutation de station orthogonale.

     • Angle standard de 180°: Convient pour une rotation en demi-cycle et un retournement complet de la pièce, réalisant un positionnement bidirectionnel de la station et une opération d'inversion.

     • Angle spécial 100° / 190°: Angles personnalisés non standard pour équipements spéciaux et exigences de mouvement de station personnalisées.

  4.3 Sélection de la configuration tampon et fonctionnelle

     • Coussin d'air Z: Obligatoire pour les conditions de travail à haute fréquence et intensives, éliminant efficacement l'impact final, stabilisant la précision du positionnement et réduisant le bruit de fonctionnement.

     • Version anneau magnétique CDRA1: Anneau magnétique intégré pour l'installation de commutateurs de la série D-M9, prenant en charge le retour du signal de position en temps réel et le contrôle automatisé de la liaison PLC.

     • Correspondance du type d'arbre: Arbre simple (S) pour applications universelles générales ; double arbre (W) pour entraînement synchrone bidirectionnel ; arbre claveté (Y) pour les exigences élevées de connexion anti-couple et antidérapante.

5. Scénarios d'application typiques

     • Retournement de pièces lourdes: Retournement et positionnement fiables à 90°/180° pour des pièces de 10 à 50 kg sur des machines-outils et des lignes de convoyeurs automatisées, avec une rigidité élevée et un faible jeu pour un mouvement répété précis.

     • Pilotage de vannes industrielles: Appliqué à l'ouverture et à la fermeture automatiques et à la télécommande des vannes de canalisation de grand diamètre telles que les vannes papillon et les vannes à bille, fournissant une force motrice stable à couple élevé.

     • Indexation automatisée robuste: Utilisé pour l'indexation de précision 90°/180° et le positionnement fixe de tables rotatives lourdes et de montages d'outillage dans les stations d'assemblage et de détection.

     • Articulations robotiques lourdes: Sert d'unité d'entraînement rotative pour les joints et effecteurs terminaux de robots lourds, répondant aux exigences de rotation précise de haute rigidité et de charge élevée.

     • Équipement de logistique et d'emballage: Idéal pour le pilotage, l'empilage et le positionnement de caisses et de palettes de matériaux lourds, s'adaptant aux conditions de travail cycliques à haute fréquence et à charge lourde à long terme.

6. Guide de sélection rapide en 3 étapes

     1. Confirmation de l'alésage: Calculez le couple réel en fonction du poids de la pièce et du rayon de rotation avec un facteur de sécurité ≥2. Sélectionnez φ30 pour ≤10 kg, φ50 pour 10 à 20 kg, φ63 pour 20 à 30 kg, φ80 pour 30 à 40 kg, φ100 pour 40 à 50 kg.

     2. Confirmation d'angle: Choisissez 90° pour une direction/retournement à angle droit, 180° pour une inversion d'un demi-cycle et des angles spéciaux de 100°/190° pour des demandes de mouvement personnalisées.

     3. Confirmation de fonction: Équiper le coussin d'air Z pour un fonctionnement à haute fréquence et sous charge lourde ; sélectionnez la version magnétique CDRA1 pour le contrôle du retour de signal ; Adoptez un arbre à clé en Y pour une connexion antidérapante à couple élevé.

Résumé en une phrase

     Le cylindre rotatif à crémaillère et pignon de la série SOLH CRA1 offre un couple très élevé, un jeu ultra faible et des performances de tampon d'air en option, offrant des solutions rotatives de précision de haute rigidité, stables et durables pour les applications industrielles de retournement, d'indexation et d'entraînement de vannes de 10 à 50 kg de poids moyen et lourd.
