Mini cylindre en acier inoxydable série DSNU | Vérin pneumatique résistant à la corrosion standard ISO 6432

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

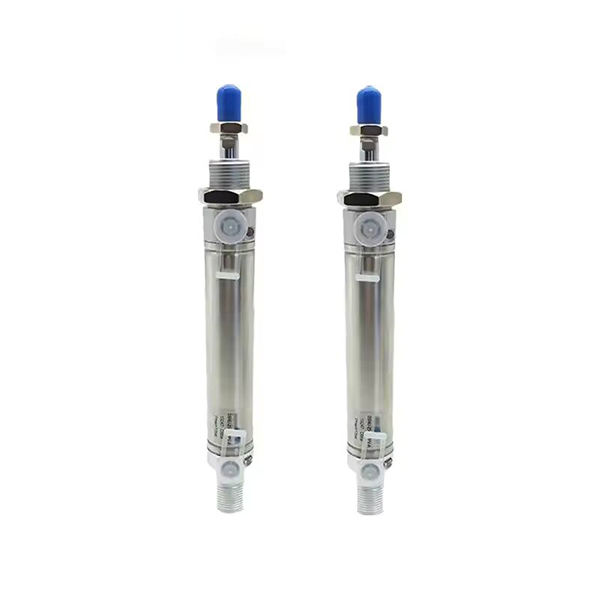

     La série SOLH DSNU est un mini vérin pneumatique en acier inoxydable haute performance entièrement conforme aux normes internationales ISO 6432 et CETOP RP52P. Il couvre une plage d'alésage de φ8 à φ63 mm, avec un tube de cylindre et une tige de piston entièrement en acier inoxydable SUS304, un amortissement pneumatique auto-ajustable, une résistance supérieure à la corrosion et une durée de vie ultra longue. Compatible avec les séries FESTO DSNU, SMC CM2 et Airtac MG, il est largement utilisé dans les scénarios alimentaires, pharmaceutiques, électroniques, d'emballage, textiles et automatisés spéciaux avec des conditions de travail humides, acides faibles et alcalins faibles.

  1.1 Norme mondiale et interchangeabilité totale

     Fabriqué en stricte conformité avec les normes industrielles universelles ISO 6432 et CETOP RP52P, toutes les dimensions de montage et spécifications d'interface sont globalement unifiées. Il atteint une interchangeabilité complète avec les mini-cylindres des grandes marques internationales, prenant en charge le remplacement sans modification et la mise à niveau par lots des équipements automatisés standard.

  1.2 Structure entièrement résistante à la corrosion en acier inoxydable

     Adoptant un tube de cylindre et une tige de piston en acier inoxydable SUS304 de qualité supérieure, associés à des couvercles d'extrémité en alliage d'aluminium forgé. La structure matérielle intégrée offre d'excellentes performances antirouille, anticorrosion et de haute résistance, s'adaptant parfaitement aux environnements difficiles tels que l'humidité élevée, la poussière, les acides faibles et les alcalis faibles, dépassant de loin les mini-cylindres en aluminium ordinaires en termes de durabilité.

  1.3 Structure ferme sertie par rouleaux

     Adopter une technologie professionnelle de sertissage et d'étanchéité à rouleaux pour la connexion du couvercle d'extrémité avec une structure globale serrée et ferme, une résistance aux vibrations exceptionnelle et un fonctionnement stable. La forme ronde et droite profilée présente une structure simple et un démontage et un entretien quotidiens pratiques, réduisant ainsi les coûts d'exploitation ultérieurs.

  1.4 Options de mouvement diversifié et de type compact court

     • DSNU Double Effet: Mouvement alternatif d'admission d'air à double extrémité, le type standard le plus universel pour l'automatisation linéaire conventionnelle.

     • DSNU-…-P simple effet (Push Out): Structure à ressort, extension automatique après une panne de courant pour les scénarios de réinitialisation de sécurité.

     • DSNU-…-R simple effet (tirer vers l'arrière): Structure de rappel à ressort, rétraction automatique après panne de courant pour mécanismes de positionnement de protection.

     • DSNU-…-PPV Coussin auto-ajustable: Tampon pneumatique auto-ajustable intelligent à double extrémité, aucun réglage manuel requis, adapté au fonctionnement à grande vitesse sur toute la plage de pression.

     • Type court DSNU-S: 35 mm plus court en longueur totale et 40 % plus étroit en largeur que le type standard, personnalisé pour les scénarios d'installation dans des espaces ultra-étroits.

  1.5 Coussin amélioré et système d'étanchéité à faible friction

     Équipé en standard d'un tampon élastique (P) pour la réduction de base du bruit et des impacts ; Coussin d'air auto-ajustable innovant PPV en option, s'adaptant à une plage de pression complète de 0,1 ~ 1,0 MPa avec tampon adaptatif automatique pour des mouvements fréquents à grande vitesse. Équipé d'un joint composite bidirectionnel à faible friction et d'une rainure de stockage d'huile intégrée, le cylindre présente une pression de démarrage ultra faible, un fonctionnement stable sans huile et une durée de vie de plus de 8 millions de cycles.

  1.6 Configuration d'induction magnétique de précision

     L'anneau magnétique intégré en option (code A) est compatible avec les commutateurs magnétiques des séries FESTO SMT et SMC M9B, réalisant une détection précise de la position du piston en temps réel et un contrôle de liaison du signal PLC, prenant en charge le positionnement automatisé du cycle et la surveillance intelligente.

2. Règles complètes de dénomination des modèles et exemples de commande

 1. Structure typique du modèle: DSNU25-100-PPV-A-MQ

  2. Exemples de commandes standard

     • Modèle magnétique à coussin PPV double effet: DSNU32-75-PPV-A-MQ (alésage 32 mm, course 75 mm, montage par bride latérale, équipé magnétique)

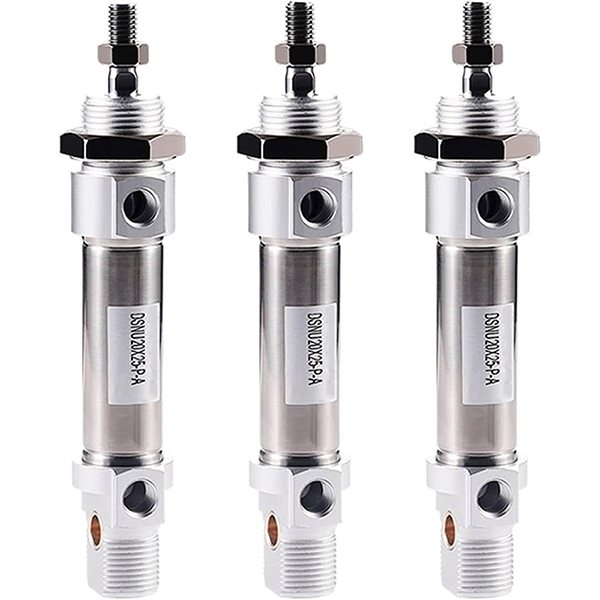

     • Modèle de coussin élastique à double effet de type court: DSNU-S20-50-P-A (alésage 20mm, course 50mm, corps court ultra-compact, équipé magnétique)

     • Modèle à ressort de rappel simple effet: DSNU16-30-R-P-A (alésage 16 mm, course 30 mm, réarmement par ressort, équipé magnétique)

3. Paramètres techniques de base (type standard)

4. Tableau de référence de poussée et de tension théorique de 0,5 MPa (tige unique)

  4.1 Données de performance à double effet (DSNU)

  4.2 Données de performances à simple effet (retour par ressort DSNU-R)

5. Formes de montage et modèles dérivés

  5.1 Méthodes de montage universelles diversifiées

     • Bride de port latérale MQ: Montage fixe à bride standard avec entrée d'air latérale, le type le plus universel pour les aménagements d'automatisation conventionnels

     • Bride de port axial MA: Conception d'entrée d'air axiale, spécialement adaptée pour un espace d'installation axial limité

     • Montage direct MH: Structure de fixation directe du couvercle d'extrémité, corps ultra-mince pour une installation dans un espace étroit

     • Unité de serrage KP: Fonction de verrouillage intégrée pour la fixation arbitraire de la position de course et le positionnement anti-décalage

     • Bride avant/arrière FA/FB: Fixation par bride plate avant et arrière, entièrement compatible avec les accessoires de montage standard ISO

  5.2 Séries dérivées de base

     • Norme DSNU: Type universel double effet avec tampon élastique ou pneumatique pour automatisme général

     • Type court DSNU-S: Corps compact et raccourci, exclusif pour les scénarios d'installation dans des espaces ultra-étroits

     • DSNU-…-P/R simple effet: Modèles à simple effet à ressort de poussée / ressort de rappel pour les conditions de travail de réarmement de sécurité

     • DSNU-…-PPV Coussin auto-ajustable: Mise en mémoire tampon adaptative intelligente, préférée pour un fonctionnement cyclique fréquent à grande vitesse

6. Comparaison de sélection DSNU vs CM2 vs MG

7. Guide de sélection rapide en 3 étapes

     1. Sélection de l'alésage: Sélectionnez la taille d'alésage appropriée en fonction du poids de charge réel, réservez plus de 50 % de marge de sécurité. Donnez la priorité à la série DSNU pour un fonctionnement à grande vitesse, une résistance à la corrosion et des exigences de conformité aux normes internationales.

     2. Sélection de trait: Course de travail réelle plus marge de sécurité de 10 ~ 20 mm ; respecter les limites de course standard : double effet ≤500 mm, simple effet ≤150 mm.

     3. Configuration fonctionnelle: Choisissez le coussin d'air auto-ajustable PPV pour un fonctionnement à grande vitesse (>500 mm/s) ; sélectionnez le type court DSNU-S pour un espace d'installation étroit ; Associez un anneau magnétique + des commutateurs SMT/M9B pour une détection automatique de position.

Résumé en une phrase

     Le mini-cylindre SOLH DSNU ISO 6432 en acier inoxydable est doté d'une structure en acier inoxydable entièrement résistante à la corrosion, d'un tampon intelligent auto-ajustable, d'un fonctionnement longue durée sans huile et d'options de montage diversifiées, servant de solution de mini-cylindre universel de haut niveau pour les équipements d'automatisation alimentaires, pharmaceutiques, électroniques et pour environnements difficiles.
