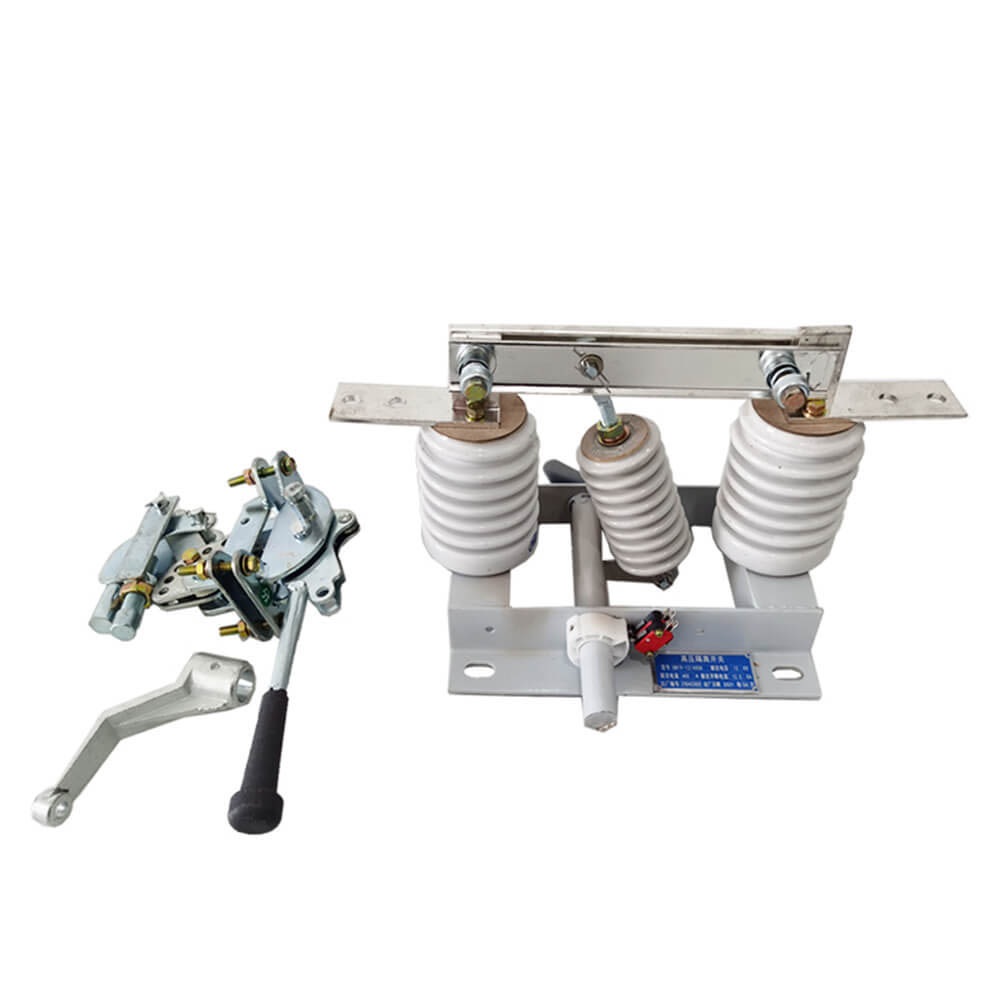

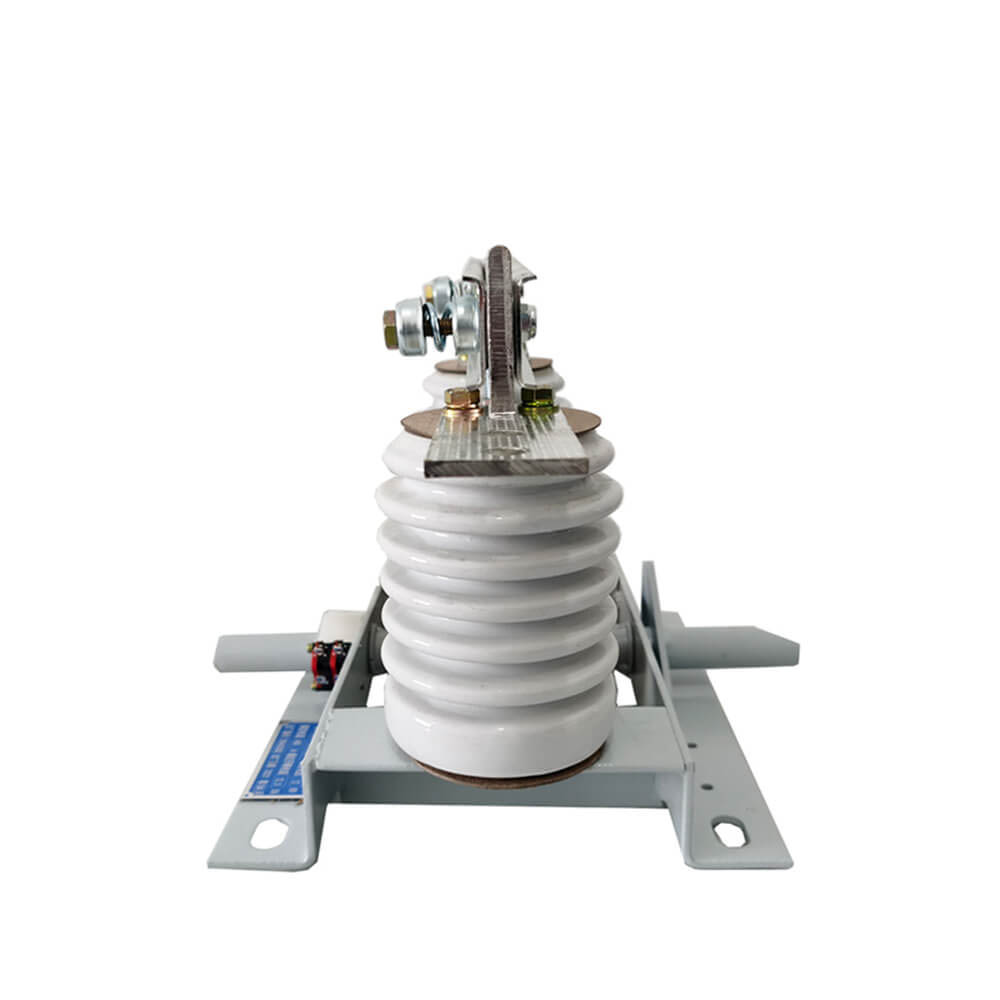

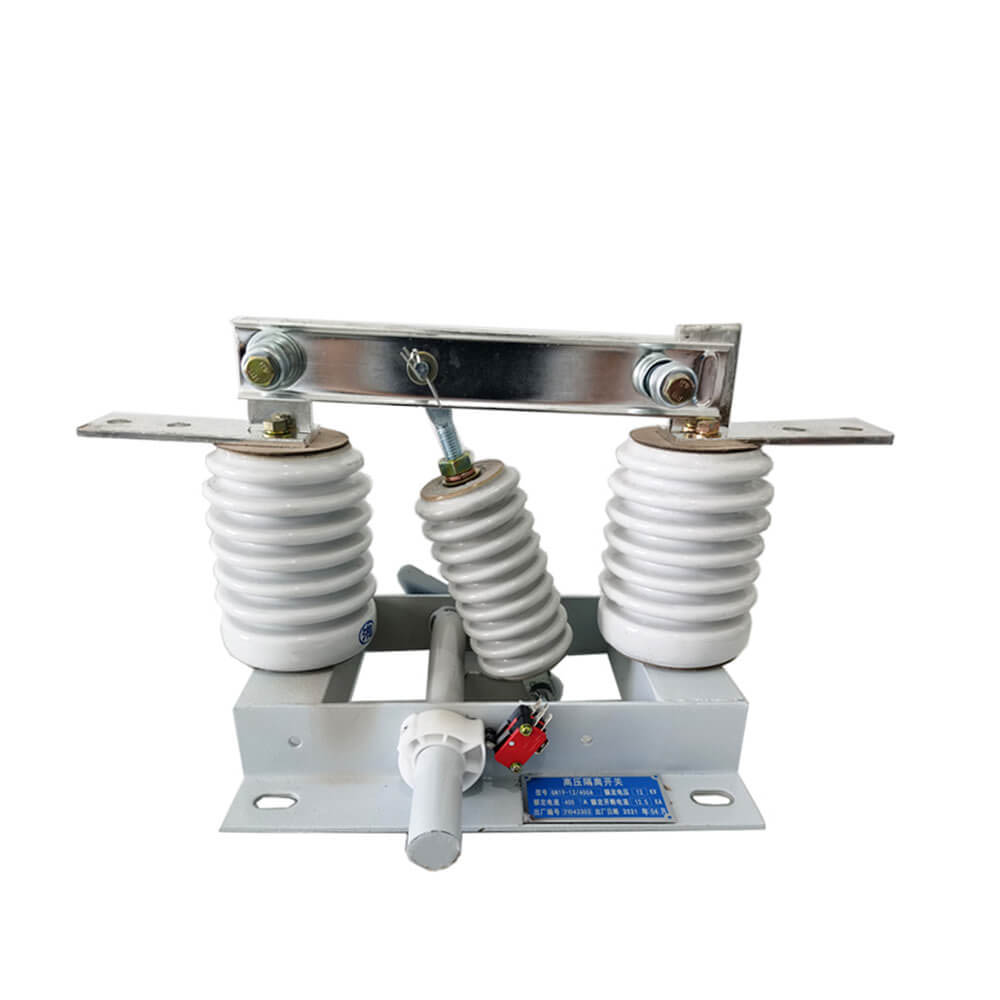

La partie conductrice de GN19-12 / 400, 630, 1000, l'interrupteur de déconnexion de type 1250 est fixée sur la base par deux isolateurs de pilier pour chaque phase. (GN19-12C / 400, 630, 1000, le type 1250 a un isolant de pilier et un isolant de boîtier en porcelaine.) Les trois phases sont installées en parallèle, et la partie conductrice se compose de contacts statiques de couteaux de contact et de supports de contact (ou de tiges conductrices). Chaque phase du couteau de contact est connectée au milieu de l'isolateur de cravate, l'isolateur de lien et installée sur la base de la broche connectée. La broche est connectée à la bielle (fournie par l'utilisateur) et au type de mécanisme de déplacement CS6-1 à travers la poignée. Le couteau de contact de connexion est composé de deux plaques de cuivre à fentes, ce qui augmente non seulement la zone de dissipation thermique du couteau de contact pour abaisser la température inférieure, mais améliore également la résistance mécanique du couteau de contact, de sorte que la stabilité dynamique de l'interrupteur est améliorée. Une extrémité du couteau de contact est montée sur le bloc de contact (ou sur la tige conductrice) par un boulon (voiture de Shaw). GN19-12 / 1000, 1250 en contact avec l'installation de la plaque de verrouillage magnétique, PLus le PURSE de la plaque de verrouillage magnétique est que lorsqu'un grand courant de court-circuit pour améliorer le couteau de contact à deux rainures entre le | attirance. GN19-12 / 400, 630 Les commutateurs de déconnexion ont une petite limite par le courant, il n'est donc pas nécessaire d'ajouter une plaque de verrouillage magnétique.
 |
 |
 |

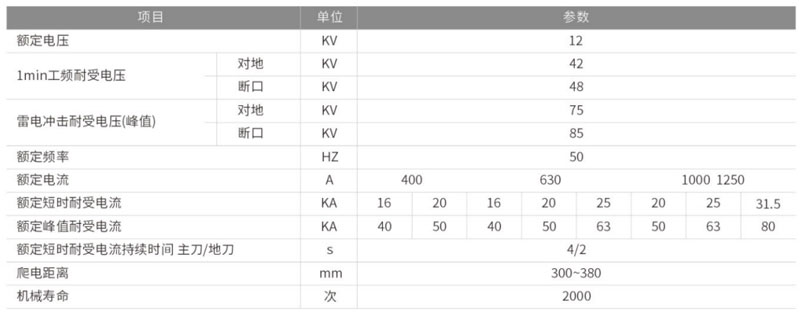

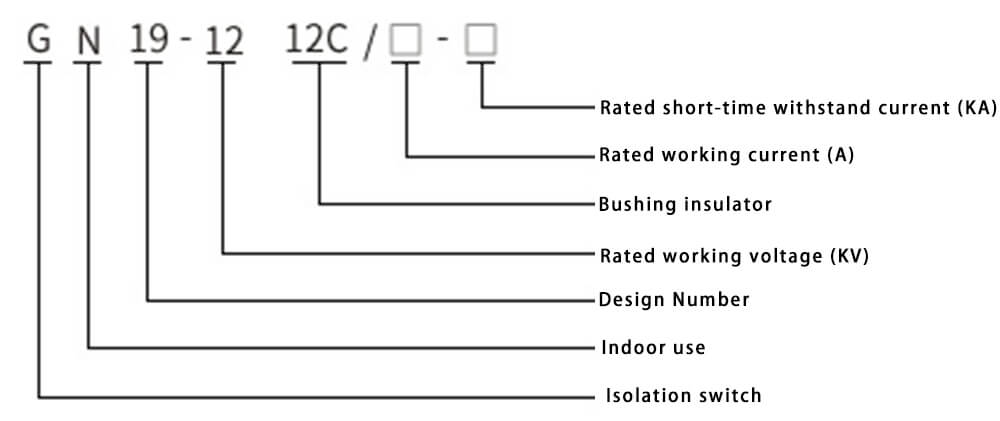

| Modèle |
Tension nominale (KV) |
Courant nominal (UN) |
Courant à court de temps de courte durée (le / 4S) |
Courant de trait de pic nominal (le) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C / 400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12C / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. La limite supérieure de la température ambiante + 40 ℃, la limite inférieure -L0 ℃, Remarque: Autoriser le stockage et le transport à -25 ℃
2. Altitude pas plus de 1000m
3. Humidité relative: la moyenne quotidienne ne dépasse pas 95%, la moyenne mensuelle ne dépasse pas 90%
4. Pression de vapeur d'eau: la moyenne quotidienne ne dépasse pas 2,2 × 10-3MPA, la moyenne mensuelle ne dépasse pas 1,8 × 10-3MPA
5. L'air environnant doit être exempt de gaz corrosifs ou combustibles, de vapeur d'eau et d'autres pollutions évidentes.
6. Pas de vibration régulière et violente.
Remarque: veuillez consulter le fabricant pour résoudre le problème s'il n'est pas conforme aux conditions ci-dessus
● Acceptez OEM et ODM: oui
●Certificate: CE,Test reports
● Temps de production: 7 ~ 12 jours ouvrables
● Période de garantie: 12 mois
● Délai de livraison: 15 jours
● Lors de la commande de ce commutateur, veuillez indiquer la spécification du modèle, la tension nominale, le courant nominal et d'autres données techniques.
● S'il existe des exigences particulières, vous pouvez négocier notre pour les résoudre.
