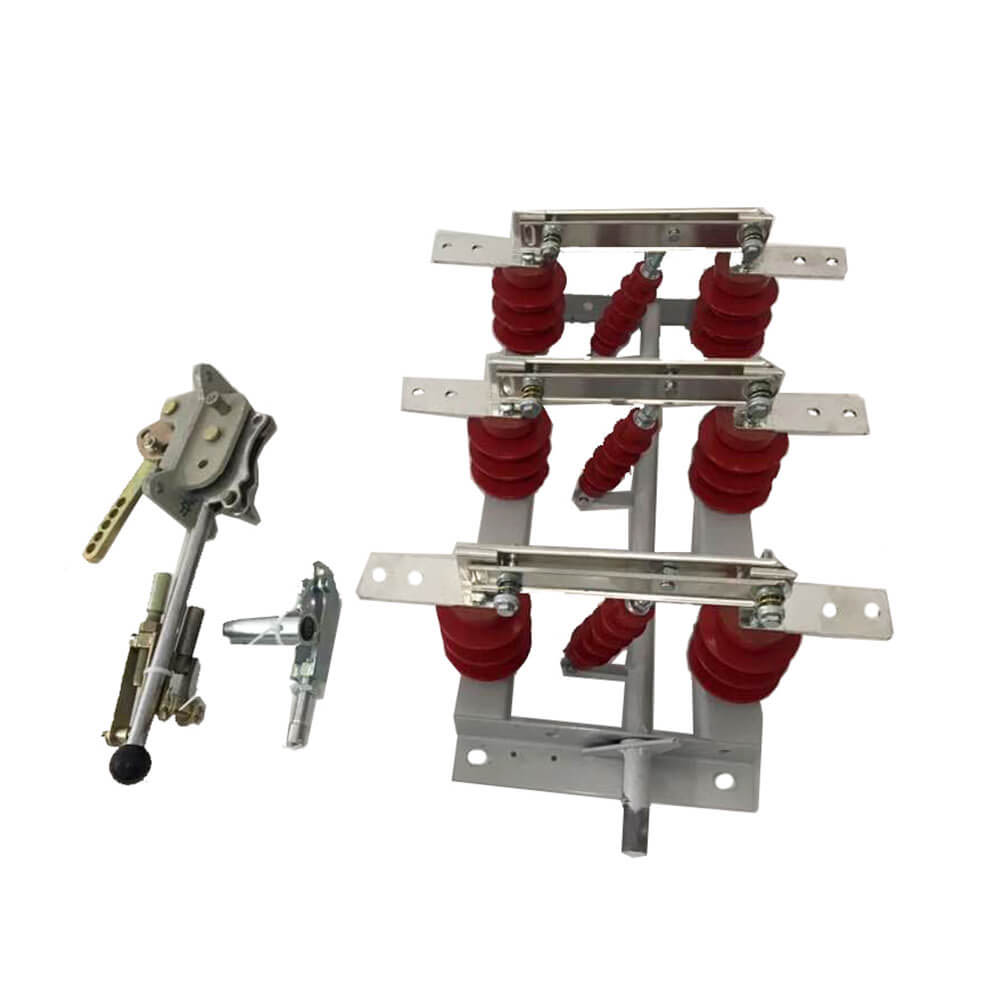

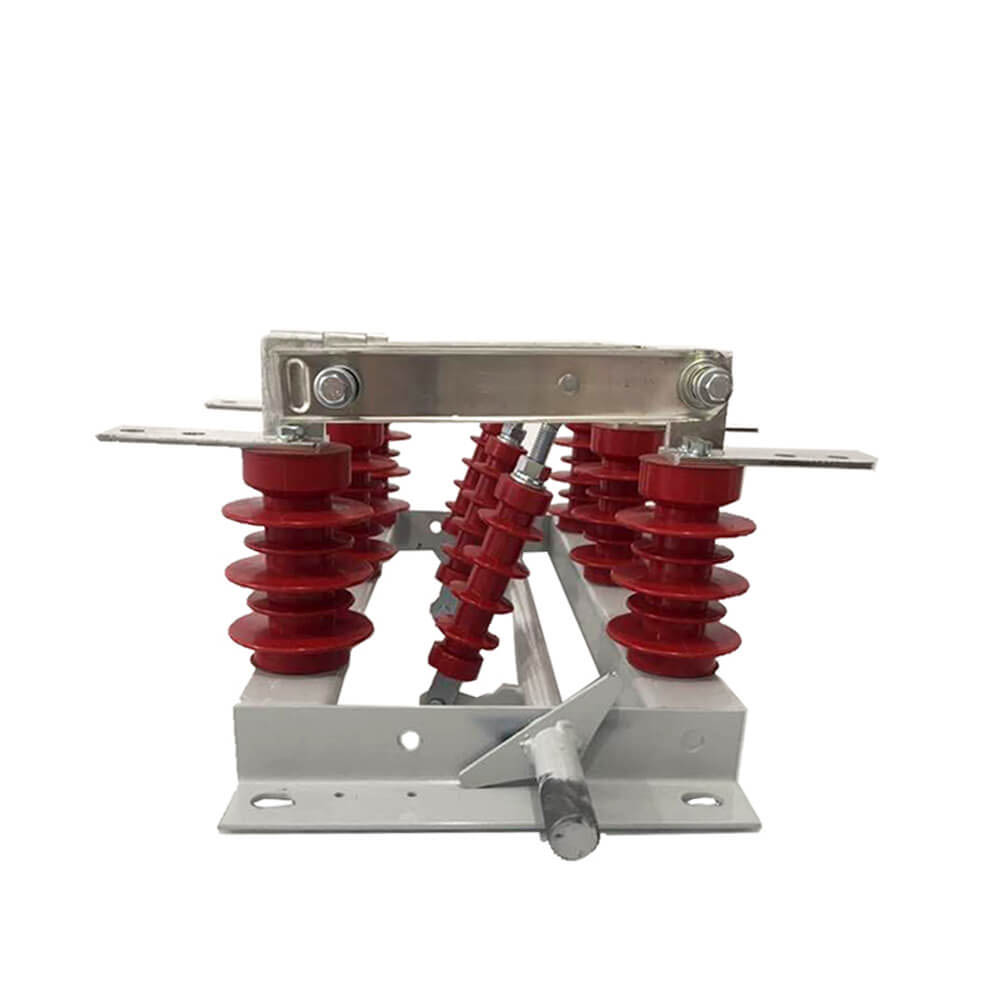

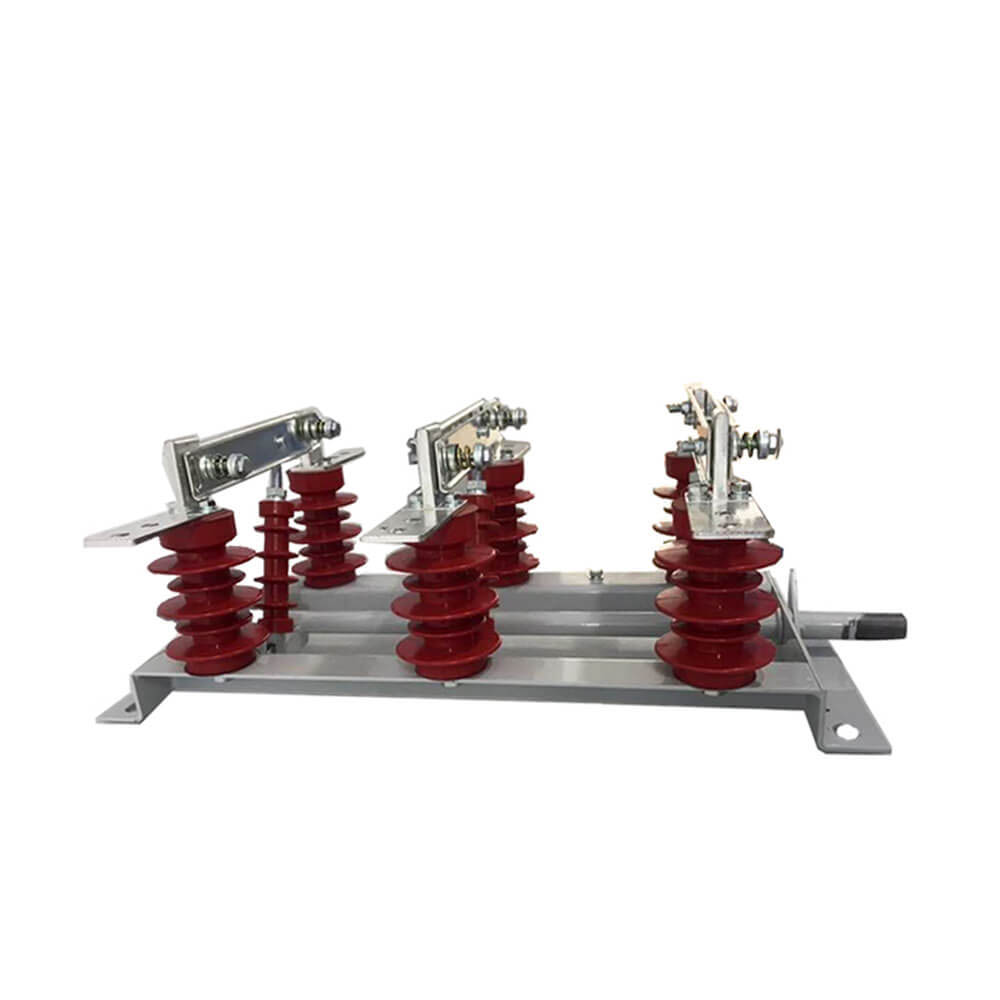

     La partie conductrice du sectionneur de type GN19-12/400, 630, 1000, 1250 est fixée sur la base par deux isolateurs de pilier pour chaque phase. (Les types GN19-12C/400, 630, 1000, 1250 ont un isolant de pilier et un isolant de boîtier en porcelaine.) Les trois phases sont installées en parallèle et la partie conductrice est constituée de contacts statiques de couteaux de contact et de supports de contact (ou de tiges conductrices). Chaque phase du couteau de contact est reliée au milieu de l'isolateur de lien, de l'isolateur de lien et installée sur la base de la broche connectée. La broche est reliée à la bielle (fournie par l'utilisateur) et au mécanisme de déplacement de type CS6-1 via la poignée. Le couteau de contact de connexion est composé de deux plaques de cuivre fendues, ce qui augmente non seulement la zone de dissipation thermique du couteau de contact pour abaisser la température inférieure, mais améliore également la résistance mécanique du couteau de contact, de sorte que la stabilité dynamique du commutateur soit améliorée. Une extrémité du couteau de contact est montée sur le bloc de contact (ou sur la tige conductrice) par un boulon (voiture de Shaw). GN19-12/1000, 1250 en contact avec l'installation de la plaque de verrouillage magnétique, plus le but de la plaque de verrouillage magnétique est que lorsqu'un courant de court-circuit important améliore le couteau de contact à deux rainures entre le | attirance. Les sectionneurs GN19-12/400, 630 ont une petite limite de courant traversant, il n'est donc pas nécessaire d'ajouter une plaque de verrouillage magnétique.

Fonctions du produit

1. Isolation et sécurité : après la déconnexion, un espace isolant fiable est établi pour garantir que le

2. Commutation de ligne : commutez et connectez la ligne en fonction des exigences opérationnelles.

3. Commutation à faible courant : utilisé pour commuter de petits courants dans le circuit, tels que les courants de charge des traversées, des barres omnibus, des connecteurs, des câbles courts, les courants de condensateur des condensateurs d'égalisation de tension de commutation, les courants de circulation pendant la commutation à double bus et les courants d'excitation des transformateurs de tension.

4. Courant d'excitation du transformateur : en fonction des circonstances spécifiques des différents types structurels, il peut commuter le courant d'excitation à vide des transformateurs de certaines capacités.

Types d'isolateurs moyenne tension

Les isolateurs moyenne tension peuvent être divisés en types extérieurs et intérieurs en fonction des méthodes d'installation :

- Isolateurs extérieurs moyenne tension : capables de résister aux facteurs naturels tels que le vent, la pluie, la neige, la saleté, la condensation, la glace et le gel, adaptés à une installation sur des plates-formes extérieures.

- Isolateurs intérieurs moyenne tension : adaptés aux environnements intérieurs, nécessitant généralement des performances d'isolation plus élevées.

En fonction de la structure du support isolant, ils peuvent être divisés en :

- Interrupteur d'isolation à colonne unique : utilisez directement l'espace vertical sous la barre omnibus aérienne comme isolation électrique, économisant de l'espace, réduisant les conducteurs de connexion et fournissant des états de déconnexion clairs, particulièrement adaptés à la transmission à ultra haute tension.

- Interrupteur d'isolation à double colonne : adapté aux demandes de courant plus élevées, offrant une plus grande stabilité.

- Commutateur d'isolation à trois colonnes : adapté aux systèmes électriques plus complexes, offrant une meilleure capacité de charge et une meilleure fiabilité.

Fonctionnalité

1 : Fonction d'isolation de sécurité – Lors de la maintenance des équipements électriques, il fournit un espace électrique clair et un point de déconnexion pour garantir la sécurité du personnel de maintenance.

2 : Limitations opérationnelles – L'interrupteur d'isolement ne peut pas être utilisé sous charge ; il ne doit pas être utilisé pour couper ou fermer des courants de charge ou des courants de court-circuit. Les sectionneurs équipés d'une chambre d'extinction d'arc peuvent fonctionner sous de petites charges et sur des lignes déchargées.

Étapes de fonctionnement

Fonctionnement sous tension : fermez d'abord l'interrupteur d'isolement, puis fermez le disjoncteur ou l'interrupteur de charge.

Fonctionnement hors tension : ouvrez d'abord le disjoncteur ou l'interrupteur de charge, puis ouvrez l'interrupteur d'isolement.

Sélection du modèle

Lors de la sélection d'un sectionneur, assurez-vous que sa tension nominale, son courant nominal, son courant de stabilité dynamique et son courant de stabilité thermique répondent aux exigences de l'application. Le rôle principal du sectionneur est de déconnecter les circuits sans courant de charge, permettant ainsi une maintenance en toute sécurité. Avant d'actionner l'interrupteur d'isolement, assurez-vous que le disjoncteur a déconnecté le circuit.

Conseils de sécurité

Le sectionneur n'est pas doté d'un dispositif spécialisé d'extinction d'arc ; ne l'utilisez pas dans des conditions de charge ou de court-circuit pour assurer la sécurité de l'équipement et du personnel.

Informations de base.

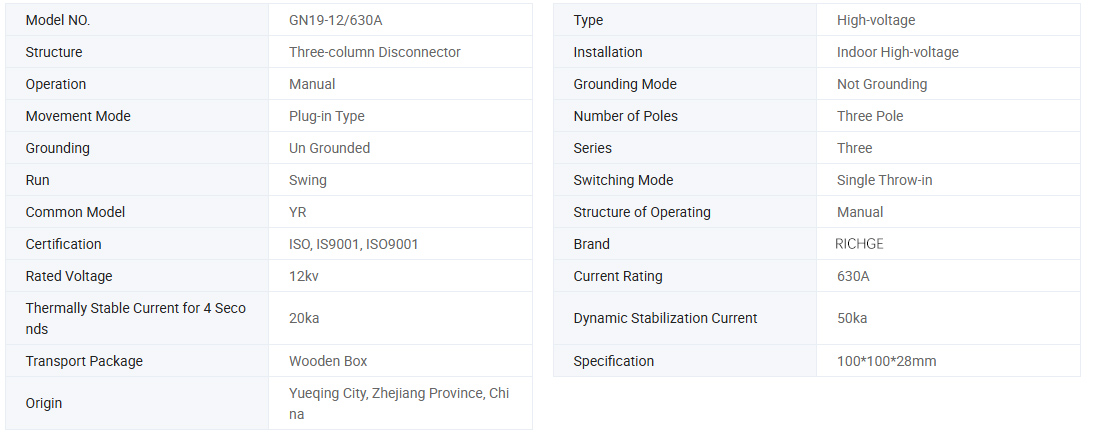

Paramètre technique

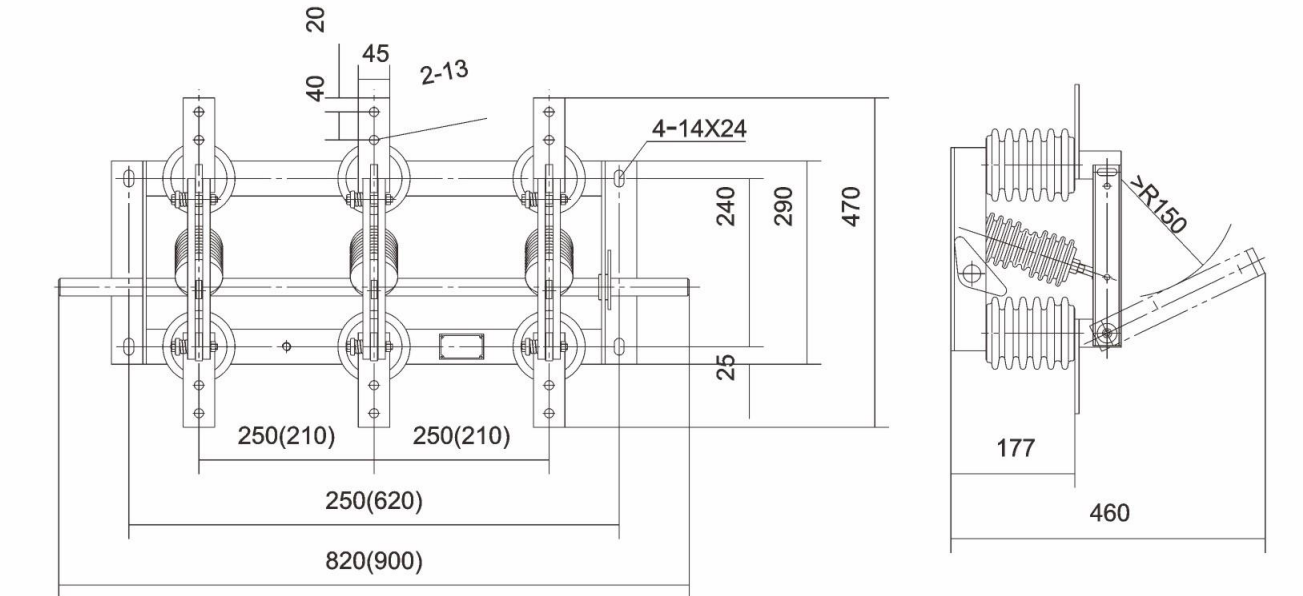

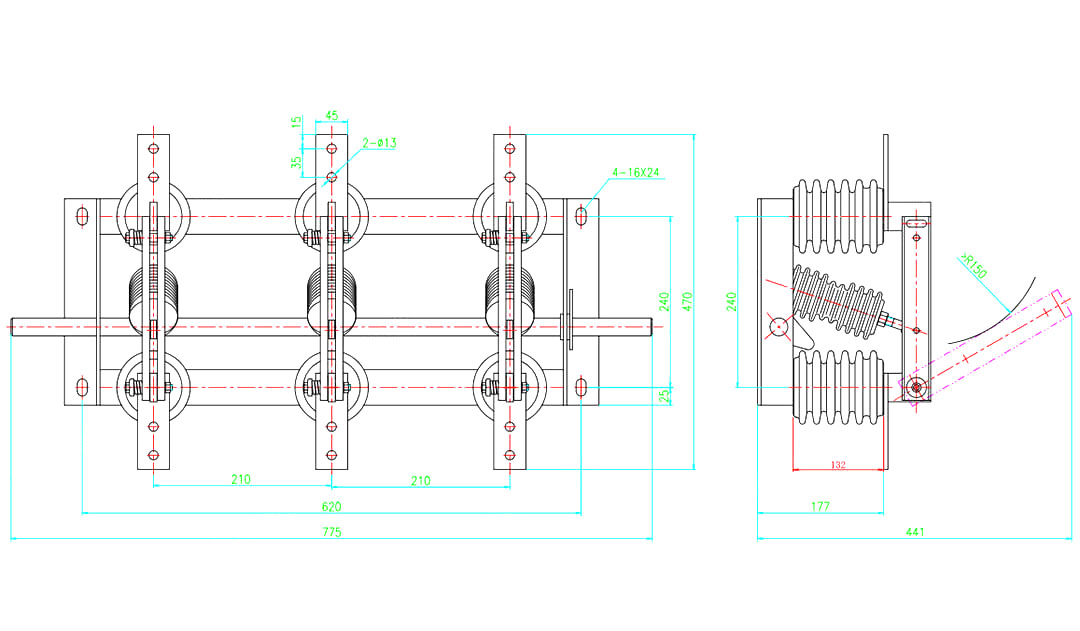

Dessin

Utiliser les conditions environnementales

1. La limite supérieure de la température ambiante +40 ℃, la limite inférieure -l0 ℃, Remarque : permettre le stockage et le transport à -25 ℃

2. Altitude ne dépassant pas 1 000 m

3. Humidité relative : la moyenne quotidienne ne dépasse pas 95 %, la moyenne mensuelle ne dépasse pas 90 %

4. Pression de vapeur d'eau : la moyenne quotidienne ne dépasse pas 2,2 × 10-3Mpa, la moyenne mensuelle ne dépasse pas 1,8 × 10-3Mpa

5. L'air ambiant doit être exempt de gaz corrosifs ou combustibles, de vapeur d'eau et de toute autre pollution évidente.

6. Aucune vibration régulière et violente.

Remarque : veuillez consulter le fabricant pour résoudre le problème s'il n'est pas conforme aux conditions ci-dessus.

Instructions de commande

●Accepter OEM&ODM : OUI

●Certificate: CE,Test reports

●Temps de production : 7 ~ 12 jours ouvrables

●Période de garantie : 12 mois

●Délai de livraison : 15 jours

●Lors de la commande de ce commutateur, veuillez indiquer les spécifications du modèle, la tension nominale, le courant nominal et d'autres données techniques.
