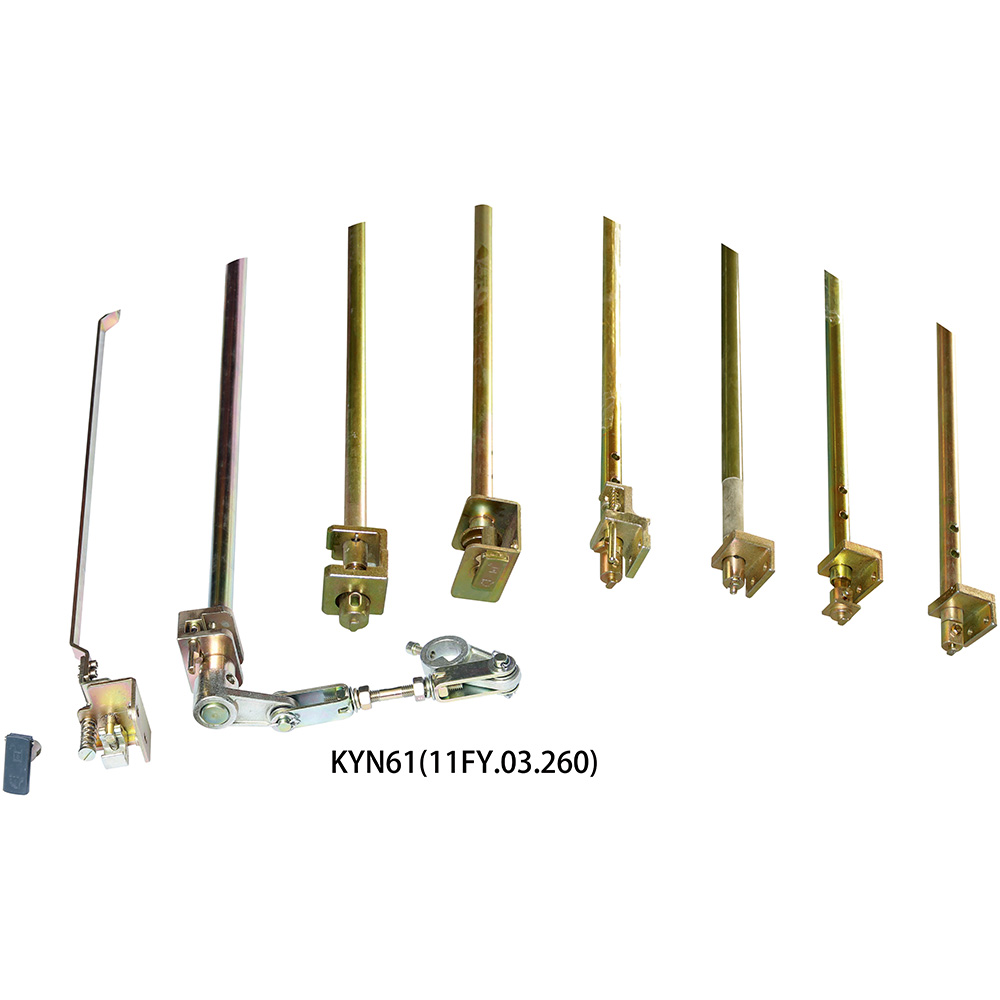

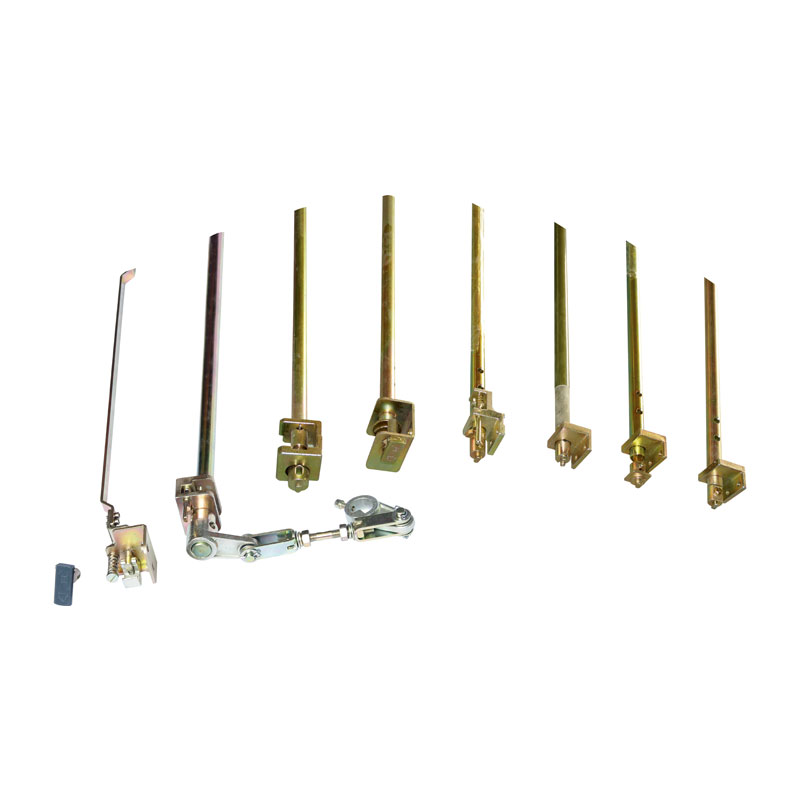

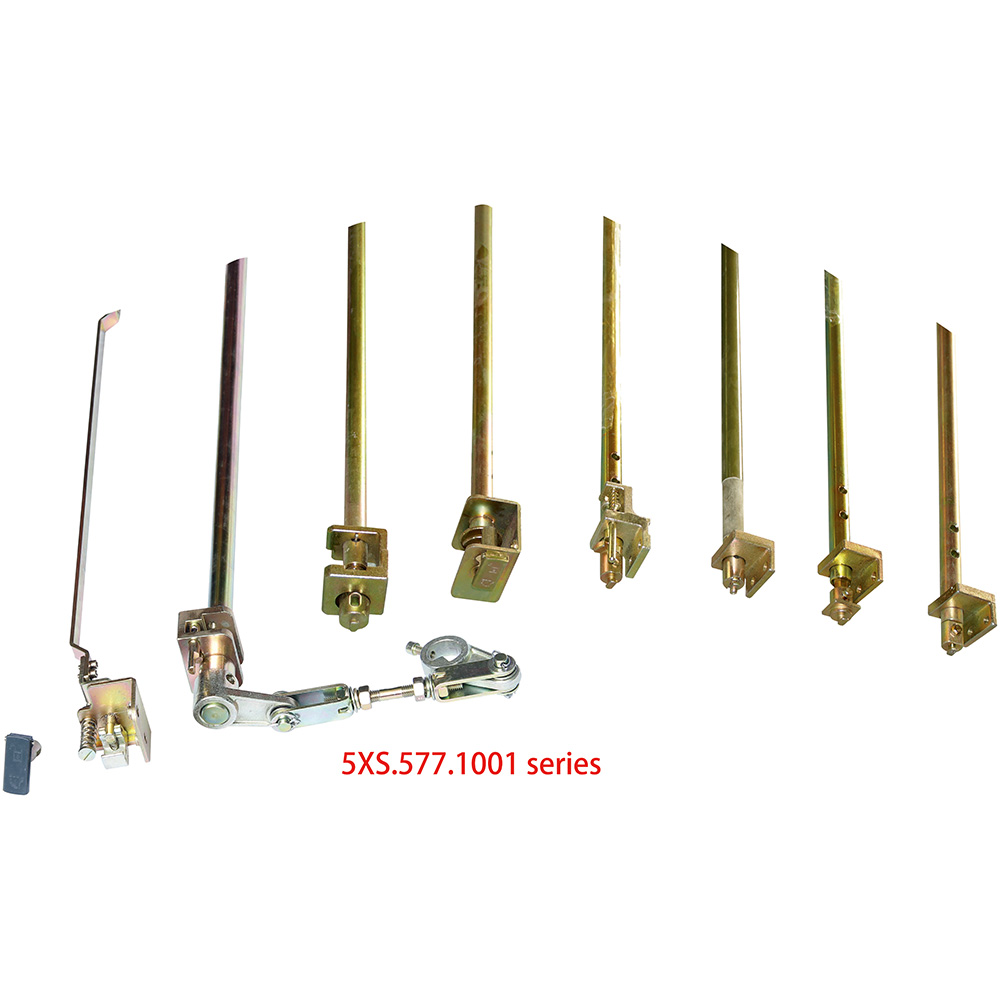

Mécanisme de commutation de sol pour l'appareil-commutateur

Applications et fonctions

Le mécanisme de l'interrupteur à la terre pour l'appareillage de commutation est utilisé dans les sous-stations, les centrales électriques et les systèmes électriques industriels pour améliorer la sécurité pendant le fonctionnement et le maintien de l'appareil de commutation à haute tension. Sa fonction principale est d'empêcher le fonctionnement accidentel ou non autorisé d'un interrupteur à la terre tandis que les équipements à haute tension sont encore sous tension, protégeant ainsi le personnel et l'équipement des dangers électriques.

Dans les sous-stations, le dispositif de verrouillage garantit qu'un interrupteur à la terre ne peut être fermé qu'après avoir confirmé que d'autres commutateurs pertinents (tels que les disjoncteurs ou les isolateurs) sont en position correcte, garantissant une isolation appropriée du système électrique. Ceci est particulièrement critique lors de la commutation ou de la mise à la terre des disjoncteurs, des transformateurs ou des isolateurs pour prévenir les situations dangereuses où un circuit mis à la terre pourrait encore transporter un courant électrique. Dans les centrales électriques, le dispositif de verrouillage sert un objectif similaire en empêchant les opérateurs de fonder des équipements à haute tension alors qu'il est toujours connecté au réseau électrique, réduisant ainsi le risque de choc électrique pendant les travaux d'entretien.

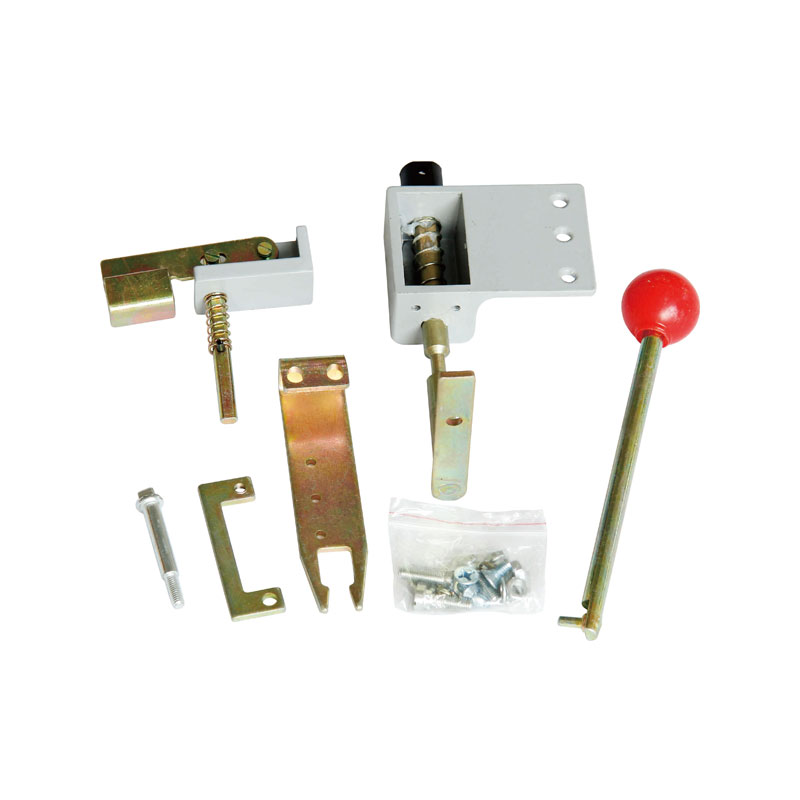

Le dispositif de verrouillage de l'interrupteur de sol comprend généralement des verrouillages mécaniques ou des commandes électroniques qui empêchent le fonctionnement de l'interrupteur à la terre à moins que les conditions sûres ne soient remplies. Cela pourrait inclure la garantie que l'interrupteur de déconnexion est ouvert ou que l'équipement est désactivé. Certains systèmes peuvent également inclure des indicateurs ou des alarmes qui notent les opérateurs lorsque les conditions sont sûres pour faire fonctionner l'interrupteur à la terre.

En s'assurant que la mise à la terre de l'équipement ne se produit que dans des conditions appropriées, le dispositif de verrouillage aide à rationaliser les processus de maintenance, à minimiser les erreurs humaines et à améliorer la sécurité opérationnelle. Il s'agit d'une caractéristique de sécurité essentielle pour maintenir la fiabilité et la sécurité des systèmes électriques, en particulier dans les environnements à haute tension.

Schéma schématique de l'assemblage

5xs.363.010
5xs.363.010.1
5xs.363.010.2
5xs.363.010.3
5xs.363.010.3d
5xs.363.010.4
5xs.363.010.5
5xs.363.010.6d
5xs.363.010.7
5xs.363.010-241 / 242

Note:

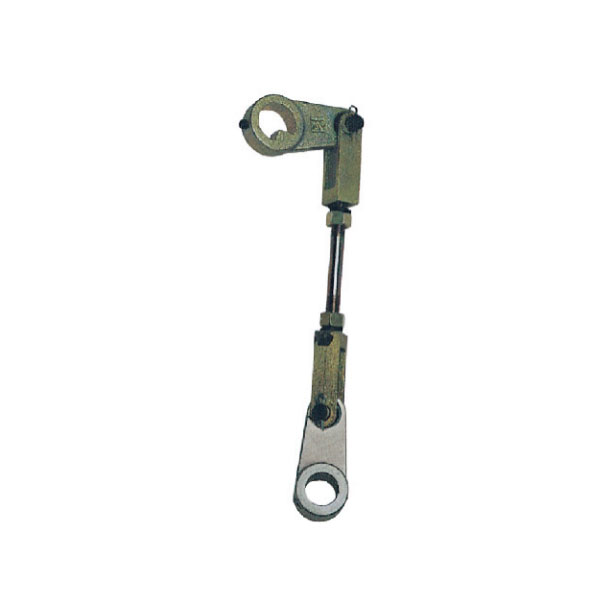

Séquence 22 Assemblage de liaison Assemblage du virage a deux tailles: Distance centrale de 60 conventionnelle, si le client a besoin d'une distance centrale de 80, veuillez expliquer lors de la commande.
