Appareil de verrouillage de l'interrupteur à la terre

Applications et fonctions

Le dispositif de verrouillage de l'interrupteur à la terre est utilisé dans les sous-stations, les centrales électriques et les systèmes électriques industriels pour améliorer la sécurité pendant le fonctionnement et la maintenance de l'appareil de commutation à haute tension. Sa fonction principale est d'empêcher le fonctionnement accidentel ou non autorisé d'un interrupteur à la terre tandis que les équipements à haute tension sont encore sous tension, protégeant ainsi le personnel et l'équipement des dangers électriques.

Dans les sous-stations, le dispositif de verrouillage garantit qu'un interrupteur à la terre ne peut être fermé qu'après avoir confirmé que d'autres commutateurs pertinents (tels que les disjoncteurs ou les isolateurs) sont en position correcte, garantissant une isolation appropriée du système électrique. Ceci est particulièrement critique lors de la commutation ou de la mise à la terre des disjoncteurs, des transformateurs ou des isolateurs pour prévenir les situations dangereuses où un circuit mis à la terre pourrait encore transporter un courant électrique. Dans les centrales électriques, le dispositif de verrouillage sert un objectif similaire en empêchant les opérateurs de fonder des équipements à haute tension alors qu'il est toujours connecté au réseau électrique, réduisant ainsi le risque de choc électrique pendant les travaux d'entretien.

Le dispositif de verrouillage de l'interrupteur de sol comprend généralement des verrouillages mécaniques ou des commandes électroniques qui empêchent le fonctionnement de l'interrupteur à la terre à moins que les conditions sûres ne soient remplies. Cela pourrait inclure la garantie que l'interrupteur de déconnexion est ouvert ou que l'équipement est désactivé. Certains systèmes peuvent également inclure des indicateurs ou des alarmes qui notent les opérateurs lorsque les conditions sont sûres pour faire fonctionner l'interrupteur à la terre.

Schéma du schéma d'assemblage

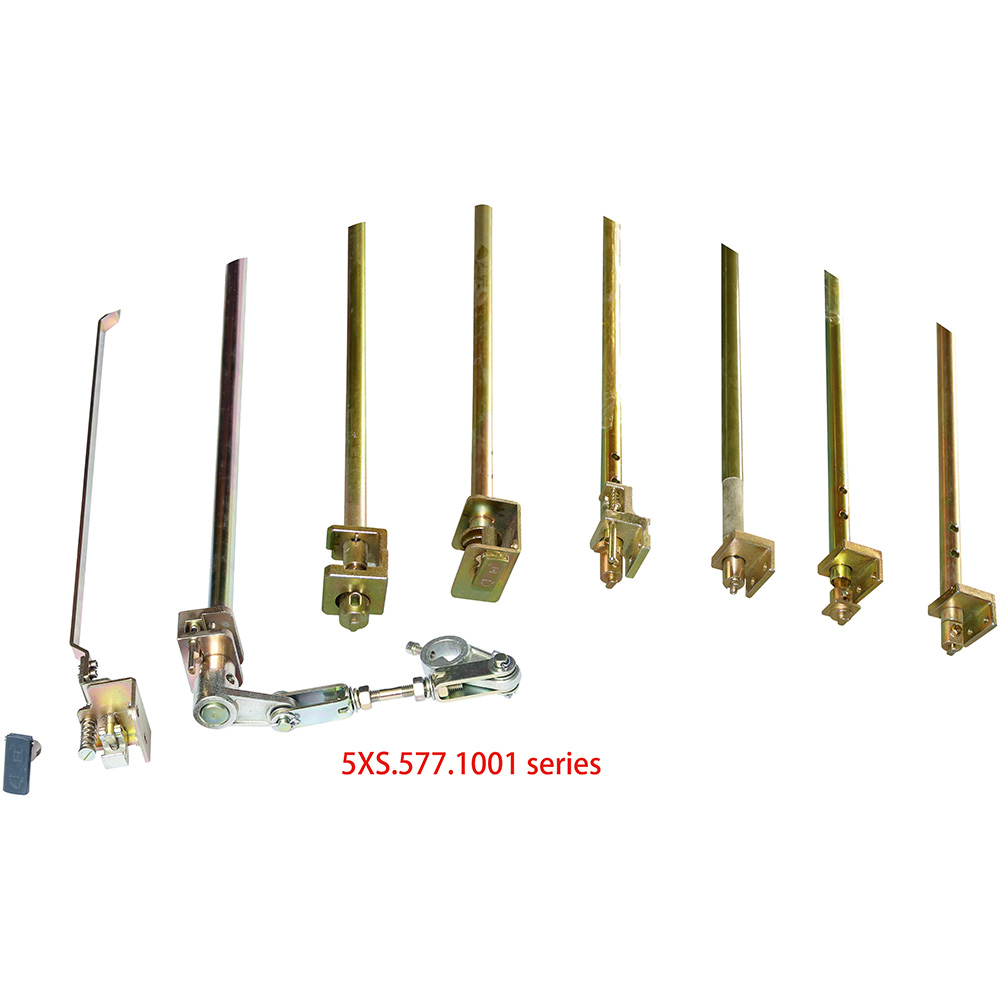

5xs.577.1001
5XS.577.1002 / 5XS.577.1002.1
5xs.577.1003 (porte double) / 5xs.577.1003.1 (porte unique)
5xs.577.1004 (porte double) / 5xs.577.1004.1 (porte unique)
