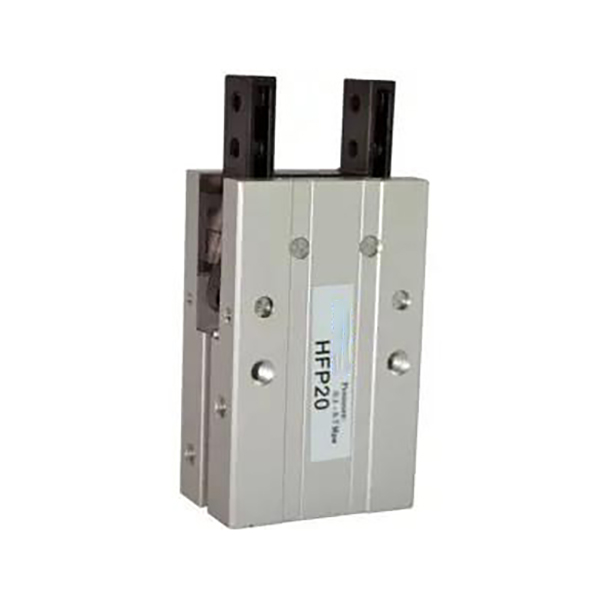

Style parallèle mécanique série HFP

Pince pneumatique parallèle économique de type levier série HFP

Marque : SOLH par Richge Technology

Présentation du produit

     La série SOLH HFP adopte une transmission à levier mécanique pour une ouverture et une fermeture parallèles à 2 mâchoires. Points forts : mécanisme à levier simple à prix compétitif, performances de serrage stables, montage universel sur trois côtés, aimant préinstallé en usine et longue durée de vie résistante à l'usure. Il s'agit de la solution de préhension parallèle économique la plus répandue pour le chargement/déchargement à haute fréquence de charges légères et les stations automatisées sensibles aux coûts.

Structure de base et fonctionnalités opérationnelles

     -- Principe de fonctionnement : le piston pousse l'ensemble de levier pour entraîner deux mâchoires pour un mouvement parallèle. Entraînement par levier mécanique pur, moins de composants, faible coût de maintenance.

     -- Caractéristique de force : les mâchoires se serrent lorsque le piston s'étend et se relâchent lorsqu'il se rétracte. La force de serrage est 20 % à 30 % supérieure à la force d'ouverture pour un maintien plus sûr de la pièce.

     -- Stabilité et précision : la grande surface de contact entre les mâchoires et le corps principal réduit les secousses et améliore la précision de serrage. Les plaques séparatrices métalliques isolent les surfaces de friction pour réduire l'abrasion et prolonger la durée de vie.

     -- Montage flexible : trois faces de montage (côté/bas/arrière). Les rainures de capteur intégrées permettent l'installation directe d'un interrupteur magnétique sans supports supplémentaires.

     -- Matériau et durabilité : corps en aluminium anodisé dur, pièces de levier résistantes à l'usure et mâchoires en acier inoxydable. Durée de vie du cycle mécanique ≥5 millions de fois, adaptée au fonctionnement continu d'automatisation à haute fréquence.

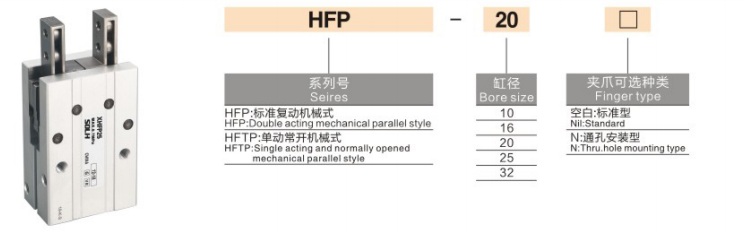

Règle complète de codage du modèle

  1. Exemple de modèle : HFP20+2CS1-G

 2. Exemples de référence de commande standard

     -- HFP16：Alésage 16, modèle de base double effet sans interrupteur

     -- HFP25N : alésage 25, version à montage traversant

     -- HFP32+2CS1-G：Alésage 32, équipé de deux interrupteurs magnétiques CS1-G

Spécifications techniques du noyau universel (double effet à 0,5 MPa)

Avantages concurrentiels fondamentaux

   1. Excellente structure de levier coût-performance

     -- Une transmission mécanique simple réduit le nombre de pièces. Performances proches des pinces parallèles haut de gamme alors que le prix n'atteint que 1/2 ~ 2/3 des modèles de type rail de guidage.

   2. Une force de serrage plus élevée améliore la sécurité

     -- La force de serrage pendant l'extension est de 20 à 30 % supérieure à la force de relâchement, réduisant ainsi le risque de glissement de la pièce dans des conditions de charge légère.

   3. Montage universel à trois directions

     -- Trous de montage disponibles sur la face latérale, inférieure et arrière, permettent un assemblage horizontal, vertical et latéral pour une mise en service facile sur site.

   4. Aimant intégré, prêt pour l'installation du capteur

     -- Aimant permanent intégré en standard. Rainures coulissantes réservées au corps pour les commutateurs CS1-G ; aucun support de montage supplémentaire n'est nécessaire.

   5. Conception résistante à l'usure pour un fonctionnement à cycle élevé

     -- Les séparateurs métalliques antifriction réduisent l'abrasion des composants, offrant ainsi une longue durée de vie aux lignes de production automatisées en continu.

Formes de montage et applications industrielles typiques

   1. Options de montage

     -- Montage latéral : serrage horizontal pour le chargement/déchargement de la chaîne d'assemblage

     -- Montage inférieur : levage vertical pour le moulage par injection et le prélèvement et le placement de machines-outils

     -- Montage arrière : Préhension latérale pour les postes étroits et confinés

   3. Scénarios d'application typiques

     -- 3C et électronique : préhension de composants en plastique miniatures, de pièces de quincaillerie et de boîtiers de batterie

     -- Composants automobiles : Transfert de petites pièces d'emboutissage, d'éléments en caoutchouc et de garnitures intérieures

     -- Emballage et logistique : prélèvement de petits cartons, sacs en plastique et palettes miniatures

     -- Automatisation générale : serrage de positionnement de station et manipulation alternative à haute fréquence

Comparaison de sélection : levier HFP VS pivot HFY VS pince de guidage linéaire MHZ2

Guide de sélection rapide en 3 étapes

   1. Sélection de l'alésage en fonction de la masse de la pièce

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Réservez une marge de sécurité ≥30 %.

   2. Vérification de la course

     -- Assurez-vous que la course de la mâchoire ≥ dimension extérieure de la pièce à usiner plus un jeu minimum de 2 mm pour éviter les interférences mécaniques.

   3. Correspondance des configurations

     -- Verrouillage automatique du signal : équipez deux commutateurs magnétiques CS1-G pour détecter l'état ouvert et fermé.

     -- Disposition de l'équipement confiné : le montage sur trois côtés du HFP offre des solutions d'installation flexibles.

Résumé en une phrase

     La pince pneumatique parallèle économique de type levier SOLH HFP est dotée d'un entraînement par levier mécanique avec une force de serrage plus élevée, d'un montage universel sur trois côtés et d'un anneau magnétique intégré, solution idéale de préhension de charges légères et moyennes à faible coût pour les stations 3C haute fréquence, d'emballage et de manutention automatisée générale sensibles aux coûts.
