Mini cylindre en alliage d'aluminium série MAL | Cylindre pneumatique économique léger

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

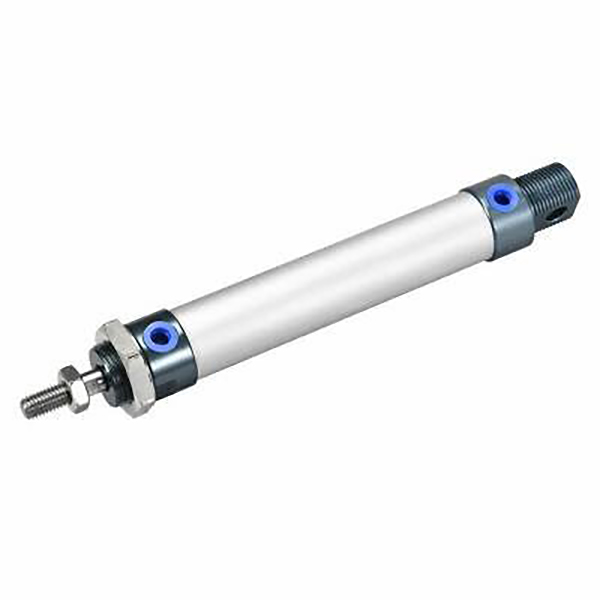

     La série SOLH MAL est un mini-vérin pneumatique léger et économique en alliage d'aluminium, largement reconnu sur le marché comme une solution de mini-vérin rentable. Adoptant un tube cylindrique en alliage d'aluminium anodisé et une tige de piston en acier inoxydable, il présente un poids ultra léger, une structure compacte et un faible coût. Avec une forte compatibilité avec les séries MA et CM2, il est idéal pour les équipements automatisés à faible charge et sensibles au budget dans les domaines de l'électronique, de l'emballage, de l'industrie légère et des scénarios de travail secs et à faible poussière.

  1.1 Norme universelle et haute interchangeabilité

     Fabriqué selon les normes industrielles universelles nationales avec des dimensions de montage et des spécifications d'interface unifiées. Il atteint une excellente interchangeabilité structurelle et dimensionnelle avec les cylindres traditionnels des séries MA et CM2, prenant en charge le remplacement sans modification, la rénovation des équipements et l'assemblage standardisé par lots.

  1.2 Structure matérielle légère

     Construit avec un tube de cylindre en alliage d'aluminium anodisé de qualité supérieure et des couvercles d'extrémité en alliage d'aluminium, assortis à une tige de piston en acier inoxydable antirouille. Par rapport aux cylindres conventionnels de la série MA, la série MAL est 15 % plus légère et environ 10 mm plus courte en longueur totale. Il offre une portabilité exceptionnelle et des performances d'installation compactes tout en contrôlant efficacement les coûts.

  1.3 Structure de verrouillage de filetage stable

     Adopter une technologie de verrouillage de filetage à double extrémité avec une structure d'assemblage serrée et stable. L'apparence ronde et droite simplifiée garantit une structure globale simple et un démontage, une maintenance et un débogage quotidiens pratiques, réduisant considérablement les coûts d'exploitation et de maintenance ultérieurs pour les lignes de production automatisées légères.

  1.4 Mouvement diversifié et dérivés fonctionnels

     • MAL Double Effet: Mouvement alternatif d'admission d'air à double extrémité, le type standard le plus universel pour l'automatisation linéaire conventionnelle à faible charge.

     • MSAL simple effet (Push Out): Structure à ressort, extension automatique de la tige après une panne de courant pour les mécanismes de réinitialisation de sécurité.

     • MTAL Simple Effet (Pull Back): Structure de rappel à ressort, rétraction automatique de la tige après une panne de courant pour des scénarios de positionnement de protection.

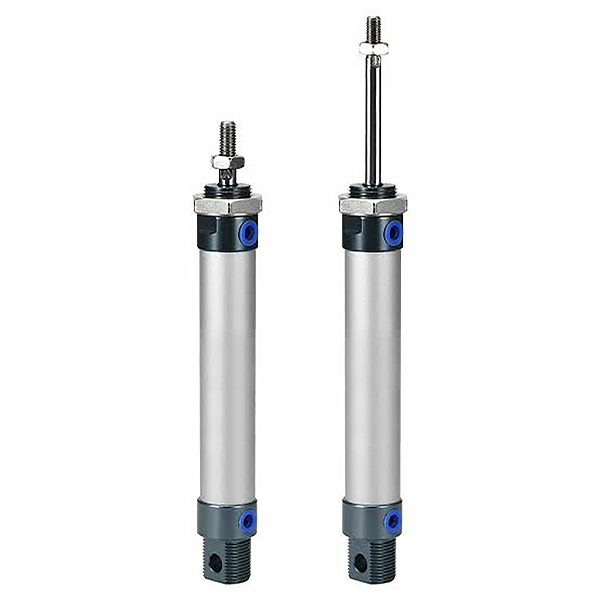

     • MALD Canne Double: Tige de piston de sortie à double extrémité, réalisant un fonctionnement synchrone et une course efficace doublée pour une transmission synchrone précise.

     • Course réglable MALJ: Conception à double effet avec course réglable, prenant en charge un positionnement précis et un calibrage flexible de la course pour des exigences de travail variables.

  1.5 Tampon flexible et système d'étanchéité durable

     Équipé en standard d'un tampon en caoutchouc de haute qualité pour une réduction de base du bruit et une absorption des chocs ; Le tampon d'air amélioré en option (code C) réduit efficacement les vibrations et le bruit pendant le fonctionnement cyclique à grande vitesse. Adoptant un joint composite bidirectionnel à faible friction avec rainure de stockage d'huile intégrée, le cylindre présente une pression de démarrage ultra-faible et un fonctionnement stable sans huile, avec une durée de vie allant jusqu'à 5 millions de cycles.

  1.6 Configuration d'induction magnétique en option

     La série MAL prend en charge l'anneau magnétique intégré en option (code S), parfaitement compatible avec les commutateurs magnétiques des séries CS1-G et SMC M9B. Il réalise une détection précise de la position du piston et une liaison des signaux électriques en temps réel, répondant ainsi aux demandes de positionnement de cycle automatisé et de surveillance intelligente pour les équipements d'automatisation légers.

2. Règles complètes de dénomination des modèles et exemples de commande

  1. Structure du modèle typique: MAL25-100S-CM-FA

 2. Exemples de commandes standard

     • Modèle magnétique standard à double effet: MAL32-75S-CM (alésage 32mm, course 75mm, queue ronde, avec anneau magnétique)

     • Modèle à ressort de rappel simple effet: MTAL20-50S-U (alésage 20 mm, course 50 mm, queue plate, réarmement simple effet)

     • Modèle à double tige et double effet: MALD25-100S-CA (alésage 25 mm, course 100 mm, queue pivotante, fonctionnement synchrone à double tige)

3. Paramètres techniques de base (type standard)

4. Tableau de référence de poussée et de tension théorique de 0,5 MPa (tige unique)

 4.1 Données de performance à double effet (MAL)

  4.2 Données de performance à simple effet (retour à ressort MTAL)

5. Formes de montage et modèles dérivés

  5.1 Méthodes de montage universelles diversifiées

     • Queue ronde CM: Montage droit standard, le type le plus universel pour le fonctionnement linéaire fixe conventionnel à faible charge

     • Queue pivotante CA: Structure de queue pivotante, adaptée aux mécanismes mécaniques d'oscillation, de retournement et de liaison

     • Queue plate en U: Conception à queue plate ultra-compacte, parfaite pour un aménagement d'espace d'installation ultra-mince et étroit

     • Bride avant/arrière FA/FB: Fixation par bride plate avant et arrière, installation verticale stable pour équipement de positionnement à charge légère

     • Support de pied LB: Fixation axiale de la base du pied, installation latérale pratique et disposition flexible des équipements

     • Support d'oreille double SDB: Structure à double charnière, s'adaptant aux conditions de travail flexibles et aux liaisons spéciales

  5.2 Séries dérivées de base

     • MAL Standard Double Effet: Modèle léger universel avec anneau magnétique en option pour l'automatisation générale des charges légères

     • MSAL/MTAL Simple Effet: Types à ressort de poussée/ressort de rappel pour les scénarios de réinitialisation de sécurité et de positionnement de protection

     • MALD Canne Double: Structure de sortie synchrone à double extrémité, doublant la course efficace et améliorant la stabilité de fonctionnement

     • Course réglable MALJ: Conception de course personnalisable pour un positionnement précis et des exigences de traitement à course variable

     • Coussin réglable MALC: Structure tampon d'air améliorée, réduisant les impacts et le bruit à grande vitesse pour un fonctionnement cyclique fréquent

6. Comparaison de sélection MAL et MA

7. Guide de sélection rapide en 3 étapes

     1. Sélection de l'alésage: Sélectionnez la taille d'alésage appropriée en fonction du poids de charge réel, réservez une marge de sécurité de plus de 50 %. Donnez la priorité à la série MAL pour les projets d'automatisation à faible charge et sensibles au budget.

     2. Sélection de trait: Course de travail réelle plus marge de sécurité de 10 ~ 20 mm ; respecter les limites de course standard : double effet ≤500 mm, simple effet ≤150 mm.

     3. Configuration fonctionnelle: Choisir MAL pour un double effet standard, MTAL pour un simple effet à ressort de rappel, MALD pour un fonctionnement synchrone à double tige. Sélectionnez le coussin d'air MALC pour un fonctionnement à grande vitesse (>500 mm/s). Équiper un anneau magnétique S + des interrupteurs CS1-G/M9B pour une détection automatique de position.

Résumé en une phrase

     Le mini-vérin en alliage d'aluminium léger de la série SOLH MAL présente une structure compacte ultra-légère, un coût ultra-faible et des options fonctionnelles diversifiées, constituant la solution pneumatique la plus rentable pour les petits équipements automatisés à charge légère, dans un environnement sec et à budget limité.
