Mini-cylindre en acier inoxydable série MG | Cylindre pneumatique résistant à la corrosion standard JIS

Marque : SOLH par Richge Technology

1. Présentation du produit et caractéristiques structurelles de base

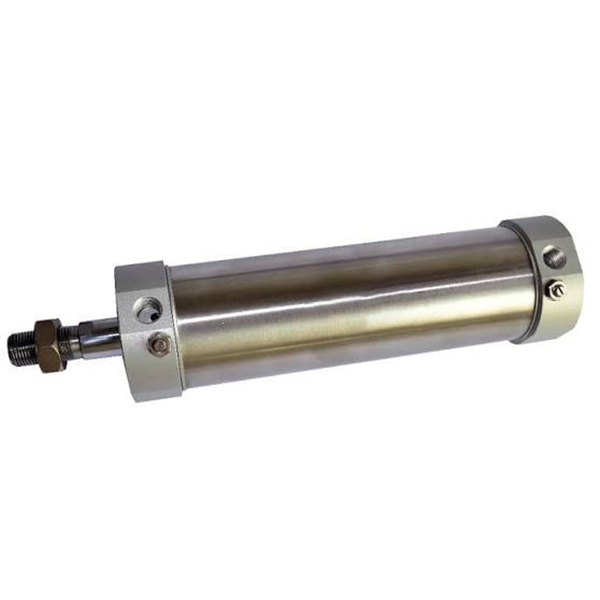

     La série SOLH MG est un mini-vérin pneumatique durable entièrement en acier inoxydable fabriqué conformément aux normes industrielles JIS. Il couvre une plage d'alésages de φ20 à φ63 mm, positionnée entre la série MA économique et la série CM2 haut de gamme. Doté d'une excellente résistance à la corrosion, d'une résistance aux vibrations et d'une durée de vie ultra longue, il offre un rapport qualité-prix exceptionnel. Entièrement interchangeable avec les séries SMC CM2/CM3, il est largement utilisé dans les scénarios d'automatisation de niveau moyen et élevé, notamment dans les environnements alimentaires, pharmaceutiques, d'emballage, électroniques, humides et à faible acido-basique.

  1.1 Norme JIS et haute interchangeabilité

     Strictement fabriqué selon les spécifications standard JIS avec des dimensions de montage et des normes d'interface unifiées. Il atteint une interchangeabilité dimensionnelle et structurelle parfaite avec les cylindres des séries SMC CM2 et CM3, prenant en charge le remplacement sans modification, la mise à niveau des équipements par lots et l'appariement de lignes automatisées standardisées.

  1.2 Structure anticorrosion entièrement en acier inoxydable

     Adoptant un tube de cylindre et une tige de piston en acier inoxydable SUS304 de qualité supérieure, associés à des couvercles d'extrémité en alliage d'aluminium à haute résistance. La structure matérielle intégrée offre d'excellentes performances antirouille, anticorrosion et résistantes à la pression, s'adaptant de manière stable aux conditions de travail difficiles telles que l'humidité élevée, la poussière, les acides faibles et les alcalis faibles, dépassant de loin les cylindres économiques ordinaires en termes d'adaptabilité environnementale.

  1.3 Structure de l'entreprise d'encapsulation par rivetage

     Adopter une technologie professionnelle d'encapsulation par roulement de rivets pour l'intégration du couvercle d'extrémité et du sertissage des tubes de cylindre. La structure globale est étanche et ferme avec une forte résistance aux vibrations et aux chocs, évitant ainsi les connexions lâches lors d'un fonctionnement à haute fréquence à long terme. La forme droite ronde et épurée présente une structure simple et un entretien quotidien pratique, réduisant ainsi les coûts d'exploitation et de maintenance.

  1.4 Mouvement diversifié et dérivés fonctionnels

     • MG Double effet: Mouvement alternatif d'admission d'air à double extrémité, le type standard le plus universel pour l'automatisation linéaire conventionnelle.

     • MSG simple effet (Push Out): Structure à ressort, extension automatique après panne de courant pour les mécanismes de réinitialisation de sécurité.

     • MTG simple effet (retrait): Structure de rappel à ressort, rétraction automatique après panne de courant pour des scénarios de positionnement de protection.

     • Canne double MGD: Tige de piston de sortie à double extrémité, réalisant un mouvement synchrone et une course efficace doublée pour une transmission synchrone précise.

     • Coussin réglable MGC: Double effet avec tampon d'air réglable à double extrémité, réduisant efficacement le bruit et l'impact pour un fonctionnement cyclique à grande vitesse.

     • Coussin à double tige MGCD: Structure à double tige équipée d'un tampon d'air réglable, combinant fonctionnement synchrone et performances stables à grande vitesse.

  1.5 Tampon fiable et système d'étanchéité à faible friction

     Équipé en standard d'un tampon anti-collision en caoutchouc de haute qualité pour un amortissement de base et une réduction du bruit ; Les modèles améliorés MGC/MGCD prennent en charge le coussin d'air à double extrémité réglable manuellement, s'adaptant parfaitement aux conditions de travail à grande vitesse et à forte charge. Adoptant un joint composite bidirectionnel de forme spéciale avec rainure de stockage d'huile intégrée, le cylindre présente une pression de démarrage ultra faible, un fonctionnement stable sans huile et une durée de vie de plus de 8 millions de cycles.

  1.6 Série complète d'induction magnétique intégrée

     Toute la série MG est livrée avec un anneau magnétique intégré (code S en standard, non amovible), compatible avec les interrupteurs magnétiques des séries Airtac CS1-G et SMC M9B. Il prend en charge la détection précise de la position du piston en temps réel et la liaison des signaux électriques, réalisant ainsi un positionnement automatisé du cycle et une surveillance intelligente des équipements.

2. Règles complètes de dénomination des modèles et exemples de commande

 1. Structure typique du modèle: MG25-100S-CM-FA

 2. Exemples de commandes standard

     • Modèle magnétique standard à double effet: MG32-75S-CM (alésage 32 mm, course 75 mm, queue ronde, anneau magnétique intégré)

     • Modèle à double effet à coussin réglable: MGC40-100S-CA (alésage 40 mm, course 100 mm, queue pivotante, coussin d'air réglable)

     • Modèle à ressort de rappel simple effet: MTG20-50S-U (alésage 20 mm, course 50 mm, queue plate, réarmement simple effet)

3. Paramètres techniques de base (type standard)

4. Tableau de référence de poussée et de tension théorique de 0,5 MPa (tige unique)

  4.1 Données de performance à double effet (MG)

  4.2 Données de performances à simple effet (MTG Spring Return)

5. Formes de montage et modèles dérivés

  5.1 Méthodes de montage universelles diversifiées

     • Queue ronde CM: Montage droit standard, le type le plus universel pour un fonctionnement linéaire fixe conventionnel

     • Queue pivotante CA: Structure de queue pivotante, spécialement adaptée aux mécanismes mécaniques oscillants et basculants

     • Queue plate en U: Conception compacte à queue plate, adaptée à un espace d'installation ultra-mince et étroit

     • Bride avant/arrière FA/FB: Fixation par bride plate avant et arrière, installation verticale stable pour un positionnement sous charge lourde

     • Support de pied LB: Fixation axiale de la base du pied, installation latérale pratique et disposition de l'équipement

     • Support d'oreille double SDB: Structure à double charnière, opération d'oscillation flexible pour des scénarios de liaison spéciaux

  5.2 Séries dérivées de base

     • MG Standard Double Effet: Modèle universel à équipement magnétique pour automatisme général de moyen standard

     • MSG/MTG simple effet: Types à ressort de poussée/ressort de rappel pour le réarmement de sécurité et le positionnement de protection

     • Canne double MGD: Structure de sortie synchrone à double extrémité, doublant la course et améliorant la stabilité de fonctionnement

     • Coussin réglable MGC: Structure tampon d'air améliorée, préférée pour un fonctionnement cyclique fréquent à grande vitesse

     • Coussin à double tige MGCD: Intégration d'une synchronisation à double tige et d'un tampon réglable pour les équipements à grande vitesse de haute précision

6. Comparaison de sélection MG vs MA vs CM2

7. Guide de sélection rapide en 3 étapes

     1. Sélection de l'alésage: Sélectionnez la taille d'alésage appropriée en fonction du poids de charge réel, réservez plus de 50 % de marge de sécurité. Donnez la priorité à la série MG pour les conditions de travail moyennement élevées et résistantes à la corrosion.

     2. Sélection de trait: Course de travail réelle plus marge de sécurité de 10 ~ 20 mm ; respecter les limites de course standard : double effet ≤500 mm, simple effet ≤150 mm.

     3. Configuration fonctionnelle: Choisissez MG pour un double effet standard, MTG pour un rappel par ressort simple effet, MGC pour les demandes d'amortissement réglables à grande vitesse. La série complète est pré-équipée d'anneaux magnétiques, compatibles avec les interrupteurs magnétiques CS1-G et M9B pour la détection de position.

Résumé en une phrase

     Le mini-vérin en acier inoxydable standard SOLH MG JIS équilibre une résistance élevée à la corrosion, une longue durée de vie et des performances en termes de coûts, avec des options de mouvement et de montage diversifiées, constituant la solution pneumatique optimale de milieu de gamme pour les équipements d'automatisation alimentaires, pharmaceutiques, d'emballage et d'environnement humide.
