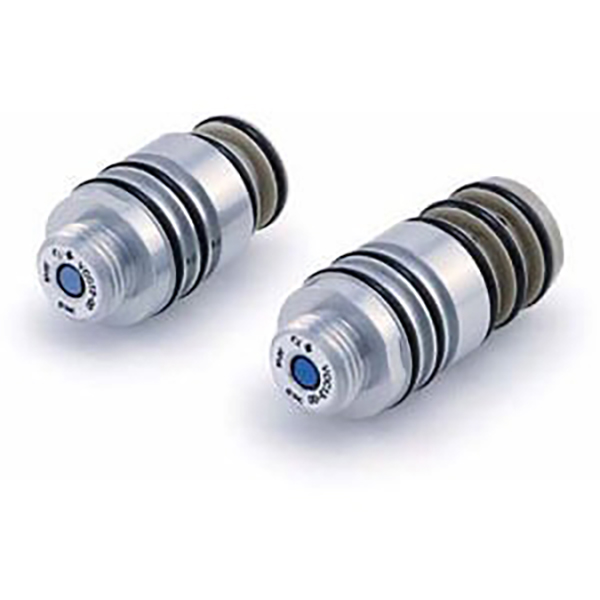

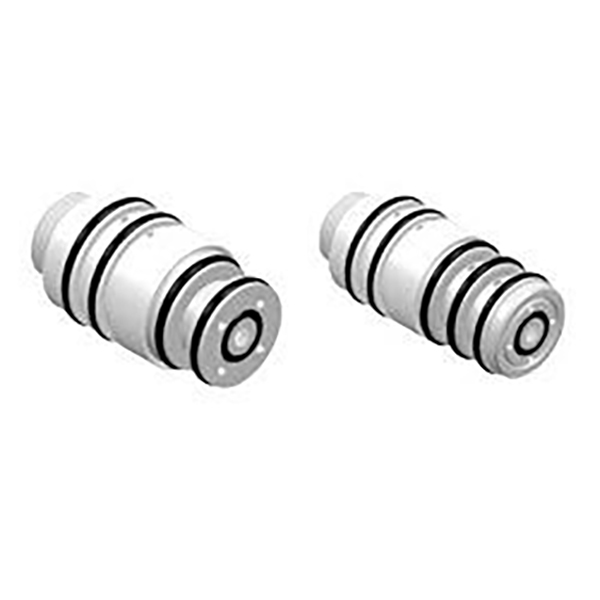

Vanne de régulation de fluide pneumatique série VCC | Vanne pilotée 2/3 voies pour fluides à base d'eau et de solvants

Marque : SOLH par Richge Technology | Vanne de commutation de fluide résistante à la corrosion et à faibles résidus

1. Présentation du produit

     La série SOLH VCC est unvanne de commutation de fluide professionnelle pilotée spécialement conçue pour les fluides à base d'eau et de solvants. Il propose deux types de structure : 2 voies (VCC12 / VCC12D) et 3 voies (VCC13), dédiées à la commutation et au contrôle de la peinture, de l'encre et du liquide de nettoyage dans les lignes de pulvérisation et les systèmes d'alimentation en fluide. Adoptant une structure de diaphragme entièrement en PTFE avec une conception à friction de glissement nulle, il réduit efficacement les résidus de fluide et le blocage du durcissement de la peinture. Avec une excellente résistance à la corrosion, des performances résiduelles ultra faibles et un entraînement pneumatique intrinsèquement sûr, c'est un composant de contrôle propre idéal pour la pulvérisation automatisée, la commutation multicolore, la distribution de fluides de laboratoire et diverses conditions de travail de fluides chimiques.

2. Modèles de base et fonctions d'application

3. Caractéristiques principales du produit

  3.1 Résistance supérieure à la corrosion multi-moyens

     Toutes les pièces en contact avec le fluide adoptent des matériaux d'étanchéité haute performance en PTFE (téflon), PEEK et acier inoxydable. La structure globale résiste aux peintures à l'eau, aux solvants organiques (tels que l'acétate de butyle), aux agents de nettoyage et à divers milieux chimiques sans gonflement, vieillissement ou contamination du milieu. Il répond pleinement aux normes strictes de propreté des industries du revêtement automobile, de l’électronique, de l’alimentaire et du médical.

  3.2 Diaphragme PTFE zéro friction de glissement, résidus ultra faibles et nettoyage facile

     La structure innovante du diaphragme élimine les composants traditionnels du noyau de la vanne coulissante. Le fluide entre uniquement en contact avec la surface lisse du diaphragme en PTFE, évitant ainsi complètement le blocage du noyau de valve et les résidus de durcissement de la peinture. Il réalise un nettoyage approfondi lors du remplacement du fluide/de la couleur, réduisant considérablement le gaspillage de matériaux et les temps d'arrêt des équipements, et améliorant l'efficacité continue de la production.

  3.3 Entraînement pneumatique pur, fonctionnement sûr et stable

     Adopte le mode de contrôle pneumatique pilote avec une plage de pression de contrôle stable de 0,4 à 0,7 MPa. Aucun composant électrique n'est impliqué dans le processus de travail, aucun risque d'étincelle électrique, intrinsèquement sûr pour les environnements inflammables et explosifs tels que les ateliers de revêtement et les lignes de production chimique. Il présente une réponse rapide et fluide et des performances de fonctionnement stables à long terme.

  3.4 Installation intégrée compacte, légère et flexible

     La conception du corps léger et miniaturisé s'adapte au montage du bras du robot et à la disposition étroite de l'espace de l'équipement. Il prend en charge une structure d'installation de collecteur au pas de 30 mm, avec jusqu'à 2 vannes montées sur une seule base. Une installation mixte de vannes à 2 et 3 voies est disponible, économisant efficacement de l'espace d'installation et simplifiant la disposition des canalisations sur site.

  3.6 Durée de vie ultra longue et durabilité élevée

     Le diaphragme et la structure d'étanchéité optimisés améliorent la résistance à l'usure et les performances anti-vieillissement. La durée de vie atteintplus de 5 millions de cycles dans des conditions de travail de peinture et10 millions de cycles dans des conditions de travail eau/air, s'adaptant pleinement à la production industrielle continue à long terme et réduisant la fréquence et le coût de maintenance des équipements.

  3.7 Connexion polyvalente et forte compatibilité

     Équipé de connecteurs standard de la série VCK en acier inoxydable SUS316L, compatibles avec les tubes de φ6 à φ12 mm. Les connecteurs droits, rotatifs à 45° et 90° en option permettent un réglage flexible de la direction des canalisations, s'adaptant parfaitement aux exigences complexes de configuration des canalisations sur site.

4. Spécifications techniques complètes

5. Scénarios d'application typiques

     • Industrie de la pulvérisation automatisée: Lignes de pulvérisation pour automobiles, appareils électroménagers et matériel, prenant en charge la commutation de couleur rapide multicolore et le contrôle proportionnel de la peinture à deux composants.

     • Laboratoires et industrie pharmaceutique: Distribution de fluide de précision, mélange de milieu et commutation de gradient pour la chromatographie liquide haute performance et les équipements de tests expérimentaux.

     • Production industrielle propre: Contrôle des fluides sans résidus pour les équipements électroniques, alimentaires et médicaux, évitant la contamination des fluides et assurant la propreté de la production.

     • Équipement chimique et de nettoyage: Commutation cyclique et contrôle marche-arrêt des solvants organiques, des produits de nettoyage et des fluides de travail industriels.

Résumé en une phrase

     La vanne de régulation de fluide eau/solvant de la série SOLH VCC présente une résistance totale à la corrosion, une structure de membrane sans glissement et à faible résidu, un entraînement pneumatique intrinsèquement sûr et une durée de vie ultra longue, servant de solution de commutation de fluide fiable et à haut rendement pour la pulvérisation automatisée, la distribution de précision en laboratoire et les scénarios de contrôle de fluides chimiques propres.
