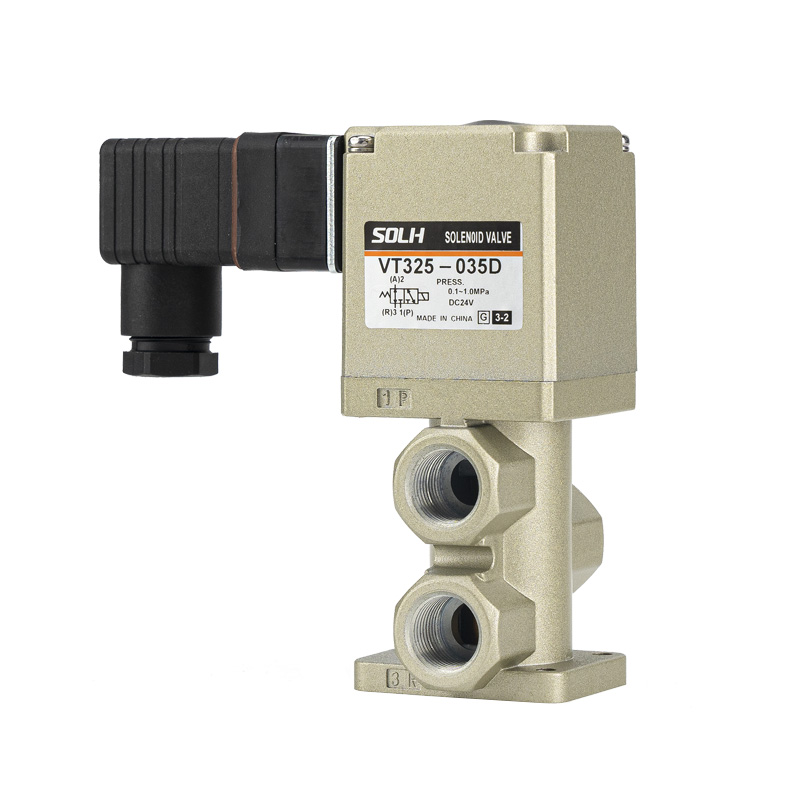

Électrovanne 3 ports série VT325 – Type à clapet à action directe

Marque:SOLH par Richge Technology | Norme SOLH

1. Positionnement du produit

     La série SOLH VT325 est une électrovanne 3 ports de type à clapet à action directe dotée d'une étanchéité entièrement élastique. Conçu pour les circuits d'air comprimé et de gaz inertes, il effectue la marche/arrêt des circuits d'air, la commutation directionnelle et le contrôle des gaz d'échappement. Prenant en charge le démarrage à pression nulle et compatible avec les conditions de pression positive et de vide total, le VT325 sert de composant de commutation pneumatique haute fréquence, stable et fiable pour les équipements d'automatisation industrielle générale.

2. Principales fonctionnalités

--Structure de clapet direct et démarrage sans pression

     Aucune pression de fonctionnement minimale requise. Il fonctionne de manière stable sur une plage de pression positive complète de 0 à 1,0 MPa. La version sous vide prend en charge une pression de service jusqu'à -101,2 kPa, entièrement adaptable aux scénarios de travail basse pression, vide et haute pression.

--Conception multifonction 6 en 1 pour tuyauterie universelle

     En changeant les modes de connexion des ports, une seule vanne réalise 6 modes fonctionnels, dont NC (normalement fermé), NO (normalement ouvert), division de débit et sélection de débit. Il couvre diverses exigences de logique pneumatique avec une excellente polyvalence et une configuration flexible.

--Capacité de débit ultra élevée et réponse rapide

     Équipée de passages de débit internes optimisés, la vanne fournit un coefficient de débit élevé de C=6,1 dm³/(s·bar). Il atteint un temps de réponse rapide ≤ 30 ms et prend en charge une fréquence de commutation maximale de 5 Hz, parfaitement adaptée à la commutation pneumatique à grande vitesse et au contrôle de l'alimentation en air à haut débit.

--Étanchéité élastique et fonctionnement sans lubrification

     Adopte des matériaux d'étanchéité élastiques de haute qualité pour une excellente étanchéité à l'air, des performances anti-vieillissement et une longue durée de vie. Un fonctionnement totalement sans lubrification garantit des circuits de gaz propres, le respect de l'environnement et des coûts de maintenance quotidiens considérablement réduits.

--Structure compacte et installation flexible

     Le corps mini et compact permet d'économiser de l'espace d'installation. Il prend en charge à la fois les méthodes de câblage de sortie de fil directe et de prise. Équipé d'un bouton de commande manuelle non verrouillable standard pour un débogage, une inspection et une commutation manuelle d'urgence pratiques sur site.

--Montage sur collecteur et forte compatibilité

     Prend en charge l’assemblage de collecteurs denses et l’installation d’empilage. Dimensionnellement compatible avec les îlots de vannes industriels standard, ce qui le rend idéal pour les systèmes de contrôle pneumatique centralisés modulaires et les équipements intégrés automatisés.

3. Spécifications techniques complètes

     --Configuration du port : solénoïde unique à 3 ports et 2 positions

     --Type d'opération : Type à clapet à action directe

     --Méthode d'étanchéité : joint en caoutchouc élastique haute performance.

     --Fluide applicable : air comprimé, gaz inerte

     --Pression de fonctionnement : 0–1,0 MPa ; Type de vide : -101,2 kPa ~ 0,1 MPa

     --Pression de preuve : 1,5 MPa

     --Plage de température ambiante : 5 ℃ ~ 50 ℃

     --Temps de réponse : ≤30 ms (testé à 0,5 MPa)

     --Fréquence de fonctionnement maximale : 5 Hz

     --Lubrification : conception sans lubrification

     --Opération manuelle : type standard non verrouillable ; type de verrouillage d'outil en option

     --Taille du port : Rc 1/4, Rc 3/8.

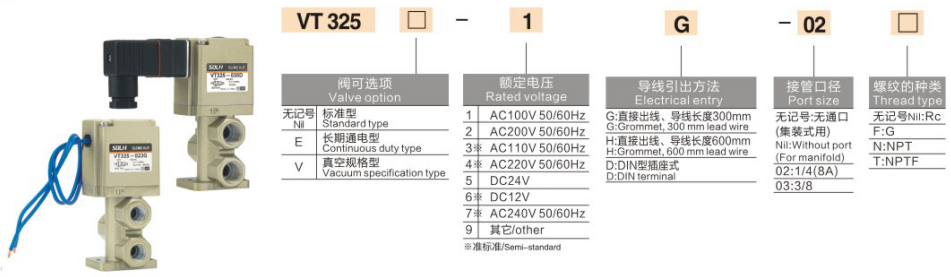

     --Tension de bobine : DC24V, AC110V, AC220V et options personnalisables

4. Scénarios d'application typiques

     --Contrôle pneumatique pour lignes de production automatisées, bras robotisés et dispositifs de serrage

     --Systèmes de soufflage de poussière, de jet de fluide et d'adsorption et de rupture de vide

     --Machines de traitement d'emballage, d'impression, de textile et de travail du bois

     --Équipement d'automatisation nécessitant un démarrage sans pression, une compatibilité avec le vide et une commutation haute fréquence

     --Îles de vannes centralisées et circuits de commande pneumatiques modulaires collecteurs

Résumé en une phrase

     L'électrovanne à clapet 3 ports à action directe SOLH VT325 offre un démarrage sans pression, une compatibilité totale avec le vide, une commutation multifonction 6 en 1, une capacité de débit ultra élevée et des performances sans entretien, servant de solution universelle à haut coût et performance pour la commutation pneumatique à haut débit dans les systèmes d'automatisation industrielle.
