Cylindre sans tige à couplage magnétique série CY3 | Type à montage direct CY3B Basic / CY3R

Cylindre sans tige à couplage magnétique série CY3 | Type à montage direct CY3B Basic / CY3R

Marque : SOLH par Richge Technology

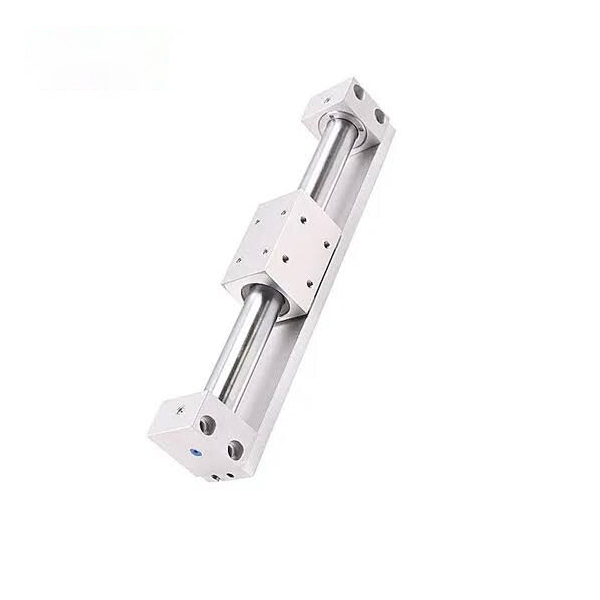

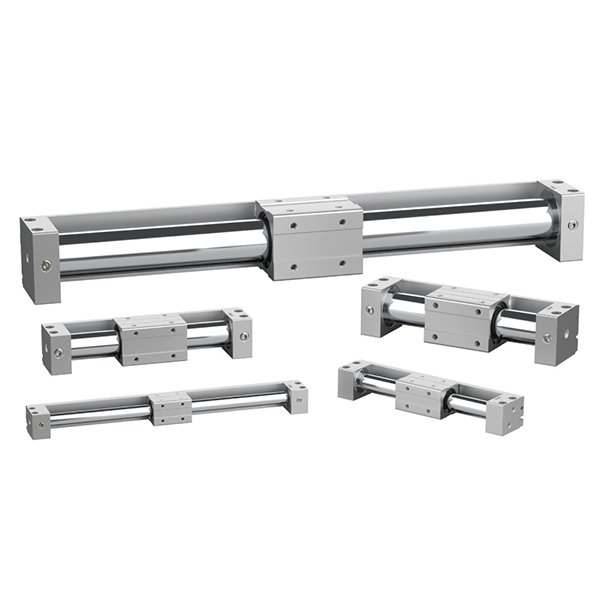

CY3R
CY3B

Présentation du produit

     La série SOLH CY3 est un cylindre sans tige à couplage magnétique amélioré basé sur la série classique SMC CY1, divisé en deux modèles courants : le type de base CY3B sans surface de montage et le type à montage direct CY3R. Il adopte une structure de transmission magnétique sans contact entièrement fermée, réalisant un mouvement synchrone du piston interne et de la table coulissante externe grâce à un couplage magnétique puissant. Doté d'un fonctionnement sans fuite, sans poussière et sans pollution, d'une course ultra longue et d'une installation compacte, il est largement applicable aux scénarios de conduite linéaire de qualité propre, à charge légère à moyenne et longue distance. Avec une plage d'alésage de φ6 à φ63 mm et une course maximale de 5 000 mm, il permet d'économiser 50 % d'espace d'installation par rapport aux vérins à tirants traditionnels et constitue la solution d'entraînement propre à longue course privilégiée pour les lignes de production automatisées de haut niveau.

Positionnement de base et caractéristiques structurelles

• Transmission à couplage magnétique et fonctionnement propre sans fuite: Le piston et la table coulissante adoptent un entraînement synchrone magnétique avec une conception de barillet de cylindre entièrement fermé. Aucune tige de piston ne s'étend vers l'extérieur, ce qui permet d'obtenir une étanchéité totale à l'air, zéro fuite et zéro pollution par la poussière. Il s'adapte parfaitement aux environnements de production stricts tels que la transformation des aliments, les équipements médicaux et l'électronique à semi-conducteurs.

• Version améliorée CY1 avec une durabilité améliorée: Par rapport à la série traditionnelle CY1, la longueur de l'anneau résistant à l'usure est augmentée de 70 %, améliorant efficacement la capacité portante et la stabilité de glissement. Le dispositif de retenue de lubrification intégré de l'anneau anti-poussière forme un film lubrifiant protecteur durable, réduisant la pression de service minimale à 0,12 MPa et prolongeant considérablement la durée de vie. À l'exception de la spécification φ6, tous les autres modèles conservent les mêmes dimensions de montage que le CY1 pour un remplacement et une mise à niveau directs.

• Structure minimaliste de type de base CY3B: Le corps du cylindre lisse n'a pas de surface de montage réservée et nécessite des supports de support à deux extrémités pour la fixation. La table coulissante n'est pas équipée d'une structure de guidage intégrée, des guides linéaires externes ou des tiges de guidage sont donc obligatoires pour éviter les charges excentriques et les défaillances du découplage magnétique.

• Tampon en caoutchouc standard et spécification optionnelle haute vitesse: Les tampons en caoutchouc intégrés à deux extrémités absorbent l'impact du fonctionnement et réduisent le bruit de fonctionnement pour un fonctionnement cyclique conventionnel stable. La spécification haute vitesse X160 en option prend en charge une vitesse de fonctionnement maximale de 1 500 mm/s pour s'adapter aux conditions de travail à haute fréquence et à évolution rapide.

• Installation pratique de l'interrupteur magnétique: Les rainures de commutation pré-réservées des deux côtés du corps du cylindre sont compatibles avec les commutateurs magnétiques de la série D-M9, réalisant un retour de position en temps réel flexible et précis pour le positionnement de la course.

Règle complète de codage du modèle

1. Exemples de modèles : CY3B20-500 | CY3B40-800-M9PL

2. Exemples de référence de commande standard

• CY3B20-500 : alésage 20 mm, course 500 mm, type de base sans interrupteur magnétique

• CY3B40-800-M9PL : alésage 40 mm, course 800 mm, type de base avec interrupteur de position magnétique

Spécifications techniques de base (condition standard de 20 ℃)

1 Spécifications générales de base

• Mode de fonctionnement: Transmission sans contact à couplage magnétique double effet

• Fluide de travail: Air comprimé (norme de fonctionnement sans huile)

• Température ambiante: 5 ~ 60 ℃ (pas d'environnement de congélation)

• Plage de pression de service: 0,12 ~ 0,7MPa ; Pression de preuve : 1,0 MPa

• Vitesse de fonctionnement: 50~500 mm/s (standard) ; max 1 500 mm/s (spécification haute vitesse X160 en option)

• Mode tampon: Tampon en caoutchouc standard à double extrémité

• Force de maintien magnétique: 19,6~2450N (augmente avec la taille de l'alésage)

2 Tableau des paramètres de performance clés (@0,5MPa)

Directives de configuration et de sélection de base

1 sélection de taille d'alésage par charge et poussée

• φ6 ~ φ15 (micro-service léger): Convient aux charges ≤2,5 kg, dédié au transfert de précision à courte course de mini composants dans les équipements électroniques et médicaux.

• φ20 ~ φ32 (service léger général): Associé à une charge légère de 4 à 10 kg, idéal pour la poussée et la traction conventionnelles à longue course (≤ 1 000 mm) dans les lignes de production automatisées générales.

• φ40~φ63 (usage moyen): Applicable aux scénarios de charge moyenne de 16 à 40 kg, parfait pour la manipulation lourde à longue course et le fonctionnement cyclique à haute fréquence dans les industries alimentaires et de l'emballage.

Sélection du système 2 temps et de guidage

• Plage de course: La course standard couvre 50 ~ 1000 mm ; course ultra longue étendue jusqu'à 5 000 mm pour les exigences particulières de conduite sur de longues distances.

• Conception de guidage externe obligatoire: Le type de base CY3B n'a pas de structure de guidage intégrée. Les glissières linéaires externes ou les tiges de guidage doivent être équipées pour supporter la charge et empêcher le découplage magnétique provoqué par une déviation de force excentrique.

• Méthode de fixation standard: Fixé par des supports de support à deux extrémités en option avec corps de cylindre suspendu et friction de contact nulle, assurant un fonctionnement stable du couplage magnétique.

3 Sélection de l'environnement et de la configuration fonctionnelle

• Priorité aux environnements propres: La conception sans fuite et sans pollution s'adapte aux conditions de travail strictes sans poussière et stériles dans les industries alimentaires, médicales et électroniques des semi-conducteurs.

• Mise à niveau des conditions de travail à grande vitesse: Sélectionnez la spécification optionnelle haute vitesse X160 (max 1500 mm/s), équipée de tampons hydrauliques externes pour éliminer les impacts à grande vitesse et garantir un fonctionnement stable.

• Retour de position de précision: Equipé de commutateurs magnétiques de la série D-M9 pour réaliser un positionnement de course précis à deux points ou multipoints et un retour de signal.

CY3B contre CY3R | Comparaison des différences de modèles

Scénarios d'application industrielle typiques

• Transfert de matériaux en salle blanche: La structure de couplage magnétique sans fuite et sans poussière est idéale pour la manipulation de matériaux sur de longues distances dans des ateliers électroniques, de semi-conducteurs et médicaux sans poussière sans contaminer les environnements propres.

• Lignes d'emballage d'aliments et de boissons: Le corps du cylindre en acier inoxydable antirouille avec surface facile à nettoyer s'adapte aux normes de production hygiéniques, adapté au déplacement à longue course de pièces légères et moyennes dans les équipements de transformation des aliments.

• Conduite de porte et de couvercle d'équipement: Aucune conception d'extension de tige n'économise de l'espace externe, parfaitement appliquée à l'entraînement compact d'ouverture et de fermeture à longue course des portes de protection d'équipements automatisés et des couvercles de blindage.

• Plateforme de positionnement de précision à longue course: Coopère avec des rails de guidage externes de haute précision pour obtenir une précision de positionnement répétée stable, adaptée au positionnement précis sur une longue distance de 1 à 2 m et au transport cyclique des chaînes de montage.

• Remplacement peu encombrant pour les cylindres de biellette de direction: Résout le problème d'occupation de l'espace des vérins à tirants traditionnels dans les scénarios de course longue (> 500 mm), réduisant ainsi l'espace global d'installation de l'équipement de 50 % pour une conception d'équipement compacte.

Guide de sélection rapide en trois étapes

1. Confirmation de la taille d'alésage: Calculez la poussée requise en fonction du poids de la charge avec un facteur de sécurité ≥2. Règles recommandées : ≤2,5 kg → φ15 ; 4 ~ 10 kg → φ32 ; 16 ~ 40 kg → φ63.

2. Confirmation des spécifications de course: Sélectionnez une course standard de 50 à 1 000 mm pour les demandes conventionnelles ; choisissez des spécifications étendues pour une course ultra longue jusqu'à 5 000 mm.

3. Correspondance de configuration fonctionnelle: Sélection prioritaire pour des conditions de travail propres et sans pollution ; mise à niveau vers la spécification haute vitesse X160 + tampon hydraulique pour un fonctionnement rapide ; ajoutez des commutateurs magnétiques de la série D-M9 pour la détection de position en temps réel.

Résumé en une phrase

     Le cylindre sans tige à couplage magnétique de la série SOLH CY3 est un actionneur sans huile de qualité propre CY1 amélioré, doté de zéro fuite, d'une course ultra longue de 5 000 mm, d'une faible pression de démarrage et de types de montage doubles, servant de solution d'entraînement linéaire à longue course optimale et peu encombrante pour les équipements d'automatisation propres à charge légère à moyenne.
