Vanne coulissante manuelle 3/2 voies série HSV | Interrupteur coulissant à source pneumatique directe

Marque : SOLH par Richge Technology | Vanne coulissante manuelle autobloquante 3/2 voies pour circuit pneumatique marche-arrêt manuel et décompression

1. Présentation du produit

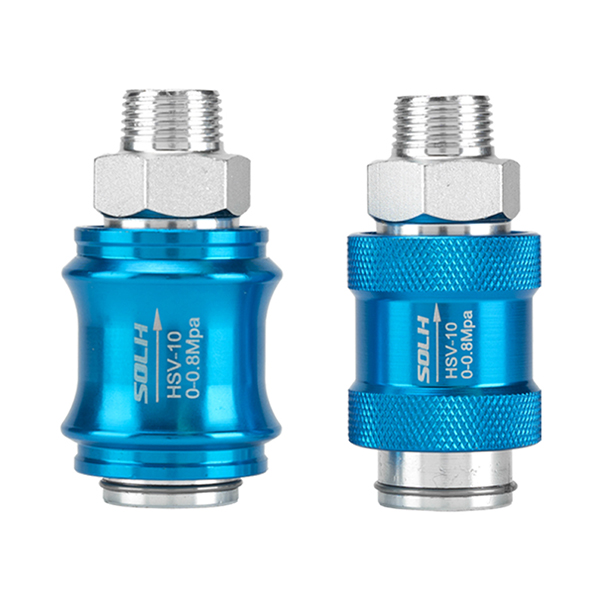

     La série SOLH HSV est un standardVanne pneumatique à glissière manuelle 3/2 voies avec structure push-pull à manchon droit, entièrement conforme aux spécifications de la série AirTAC HSV et universellement interchangeable avec les modèles équivalents nationaux. Adoptant une conception autobloquante sans ressort, il réalise une alimentation en air en poussant vers l'avant et un échappement de soulagement de pression en tirant vers l'arrière. Grâce à une logique d'échappement intégrée, la vanne évacue instantanément la pression résiduelle des canalisations arrière lors de la fermeture. Il est utilisé professionnellement comme interrupteur principal manuel pour les circuits de dérivation pneumatiques et comme soupape de sécurité de coupure d'air pour la maintenance des équipements, offrant des performances d'auto-verrouillage stable et de décompression sûre.

  1.1 Logique et principe de fonctionnement du port aérien principal

     • Définition du port aérien: P (entrée d'air), A (sortie de travail), R (orifice d'échappement intégré)

     • État normalement fermé: Circuit P-A déconnecté, circuit A-R ouvert pour échappement continu

     • État de poussée fonctionnel: Circuit P-A connecté pour l'alimentation en air, circuit A-R fermé pour le maintien de la pression

     • Fonctionnalité de fonctionnement: Opération push-pull à manchon axial avec structure mécanique autobloquante, aucun écart de position après relâchement des mains

2. Règles de codage du modèle et spécifications du fil

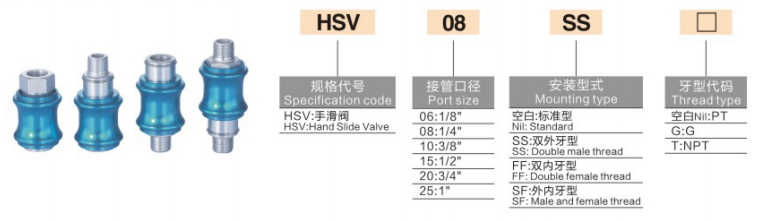

  Logique de codage: HSV [Taille du port] - [Code de structure du filetage] + [Code du type de filetage]

 2.1 Spécification de la taille du port

     • 06:G1/8 (PT1/8)

     • 08:G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15:G1/2 (PT1/2)

     • 20:G3/4

     • 25:G1

  2.2 Code de suffixe de structure de thread

     • SF: Structure standard, filetage externe à une extrémité + filetage interne à une extrémité (modèle le plus courant)

     • SS: Double filetage externe aux deux extrémités

     • FR: Double filetage interne aux deux extrémités

  2.3 Code de type de filetage

     • Défaut: Filetage conique PT

     • G: Filetage parallèle standard britannique

     • T: Filetage conique standard américain NPT

  Exemple de modèle: HSV08-SF | Port G1/4, vanne coulissante manuelle à filetage standard un-externe-un-interne, la spécification la plus largement utilisée sur le marché

 2.4 Paramètres de spécification grand public de la série complète

3. Paramètres techniques de base

4. Avantages structurels fondamentaux

     • Installation directe en ligne: Conçu pour le raccordement en série dans des conduites de dérivation pneumatiques, aucune base requise, peut être directement fileté et installé au milieu des conduites d'air pour une disposition simple et peu encombrante.

     • Logique de décompression sécurisée à 3/2 voies: Tirez pour couper l'entrée d'air et libérer toute la pression résiduelle des cylindres arrière et des canalisations ; pousser pour rétablir l’alimentation en air et le maintien de la pression. Élimine efficacement les risques de pression résiduelle lors de la maintenance de l'équipement.

     • Performances d'autoverrouillage fiables: Structure autobloquante à positionnement mécanique, pas de réinitialisation par ressort, positionnement stable après opération, pas de déplacement accidentel ni de fuite d'air.

     • Correspondance de fils diversifiée: Plusieurs structures et types de filetage en option, parfaitement compatibles avec les raccords rapides, les joints filetés internes et les tuyaux d'air KQ2 pour un assemblage flexible sur site.

     • Structure anticorrosion durable: Le corps en aluminium anodisé dur et la bobine en acier inoxydable offrent une résistance à l'usure, une résistance à l'oxydation et un fonctionnement stable à long terme dans des environnements complexes.

5. Distinction de sélection : vanne coulissante manuelle HSV par rapport à la vanne rotative manuelle 4HV

6. Scénarios d'application typiques

     • Contrôle de branche à cylindre unique: Installé entre la source d'air et l'électrovanne pour réaliser une coupure d'air manuelle et une décharge de pression résiduelle pour l'arrêt et la maintenance de l'équipement.

     • Coupure d'air principal de l'équipement: Monté sur la canalisation d'admission d'air principale de l'équipement d'outillage pour une décompression globale rapide et un fonctionnement d'arrêt en toute sécurité.

     • Commutation de circuit sous vide: Appliqué aux circuits de dérivation de pompe à vide pour le contrôle manuel start-stop ; Tirez sur la valve pour relâcher rapidement la pression du vide et garantir un fonctionnement sûr.

Résumé en une phrase

     La série SOLH HSV est une vanne coulissante manuelle à passage direct autobloquante 3/2 voies avec fonction de décompression intégrée. Dotée d'un fonctionnement sans lubrifiant, d'options de filetage diversifiées et d'une logique d'échappement de pression résiduelle sûre, il s'agit de la vanne de commutation manuelle de source d'air standard pour la maintenance des circuits pneumatiques et le contrôle marche-arrêt des dérivations.
