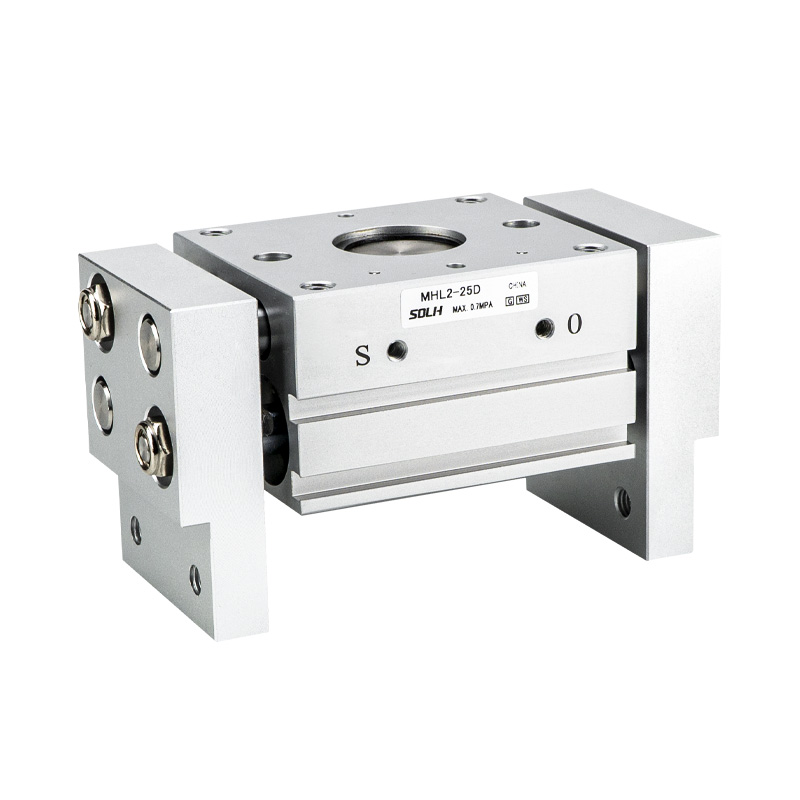

Pince pneumatique parallèle à large ouverture série MHL2

Marque : SOLH par Richge Technology

Présentation du produit

      La série SOLH MHL2 est une pince parallèle synchrone à crémaillère et pignon à grande course. Principaux avantages : force de serrage puissante, course d'ouverture ultra large, rigidité structurelle élevée et options de montage polyvalentes. Convient au transport de pièces lourdes et volumineuses, à la préhension de pièces de grande taille et au serrage parallèle à charge élevée. Largement adopté dans le chargement/déchargement automatisé, les accessoires de machines-outils et les machines d'emballage.

Structure de base et principe de fonctionnement

     -- Transmission : le mécanisme à crémaillère et pignon assure un mouvement synchrone de la mâchoire sans décalage ; La disposition à double piston offre une forte force de serrage dans un contour compact.

     -- Construction : corps en alliage d'aluminium, mâchoires en acier inoxydable, anneau magnétique intégré. Tous les arbres rotatifs adoptent des roulements en résine imprégnés d'huile ainsi que des joints anti-poussière intégrés, une bonne résistance à la poussière et une durée de vie prolongée.

     -- Mode de fonctionnement : Double effet (D) uniquement, pas de variante à simple effet. Accélérateur réglable intégré pour un contrôle de vitesse en douceur. Quatre emplacements de montage pour interrupteur magnétique pour une disposition flexible de détection de position.

     -- Sélection de course : 3 courses standard par alésage : D (court) / D1 (moyen) / D2 (long), compatible avec le serrage du diamètre extérieur et la préhension du diamètre intérieur pour différentes largeurs de pièces.

     -- Précision de position : précision de positionnement répétée ± 0,1 mm, performances de serrage stables dans des conditions de charge lourde.

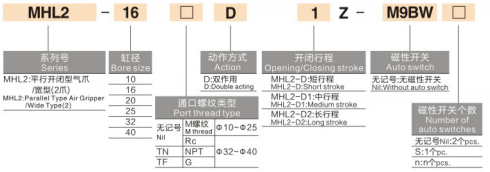

Règle complète de codage du modèle

  1. Exemple de modèle : MHL2-32D2-TF-M9BW

  2. Référence de commande standard

  MHL2-40D2-TF-M9BL Alésage 40, course longue D2, port fileté G, aimant intégré, interrupteur M9B avec câble de 3 m.

Spécifications techniques du noyau universel

Tableau de référence de course et de force de serrage (0,5 MPa, point de serrage standard)

⚠️ Remarque : Distance de serrage de référence : 40 mm pour ø10~25 ; 80 mm pour ø32~40. La force de serrage efficace diminue lorsque l’extension de la mâchoire augmente. Un facteur de sécurité ≥1,5 doit être réservé lors de la vérification de la charge.

Scénarios d’application préférés pour MHL2

     -- Pièces lourdes/surdimensionnées nécessitant une forte force de serrage et une large course d'ouverture, telles que des tuyaux lourds, des plaques et des plateaux de matériaux.

     -- Applications exigeant un mouvement parallèle synchrone sans déviation, avec une disposition de montage flexible dans plusieurs directions

     - Conditions de travail difficiles et sujettes à la poussière (chargement de machines-outils, manipulation de pièces moulées), nécessitant une résistance fiable à la poussière et une longue durée de vie

     -- Systèmes nécessitant à la fois un serrage sur le diamètre extérieur et une préhension sur le diamètre intérieur, compatibles avec plusieurs tailles de pièces via des options à 3 courses.

Sélection des clés et directives de candidature

     -- Déterminez d'abord la charge avant de sélectionner l'alésage : calculez la force de serrage requise en fonction du poids de la pièce, de la longueur d'extension de la mâchoire et du facteur de sécurité ≥1,5, puis faites correspondre la taille d'alésage correspondante.

     -- Sélectionnez la course en fonction de la largeur de la pièce : séquence prioritaire D (courte) → D1 (moyenne) → D2 (longue), évitez les courses excessives redondantes.

     -- Détection de position : équipé de commutateurs magnétiques de la série D-M9□ (NPN/PNP/sans contact) pour un retour d'ouverture/fermeture de la mâchoire ; quatre fentes de montage permettent un agencement flexible.

     -- Configuration de montage et de port : ø10~25 adopte M5×0,8 ; ø32~40 sélectionnez Rc1/8 avec filetage TN/TF/NPT. Choisissez une base de montage taraudée / traversante / latérale en fonction de la surface d'installation.

     -- Protection contre la poussière et entretien : grattoir à poussière intégré standard. Ajoutez une version personnalisée résistante à la poussière -X85/-X86 pour les environnements très poussiéreux ; nettoyer régulièrement les roulements et les bagues d'étanchéité.

Résumé en une phrase

     La pince pneumatique parallèle à crémaillère et pignon SOLH MHL2 à large course offre une force de serrage élevée avec trois options de course, une structure anti-poussière intégrée et un montage multidirectionnel, compatible avec la préhension des diamètres extérieur et intérieur, une pince robuste idéale pour le chargement de machines-outils, la manipulation de plaques et de plateaux et les équipements d'automatisation de l'emballage.
