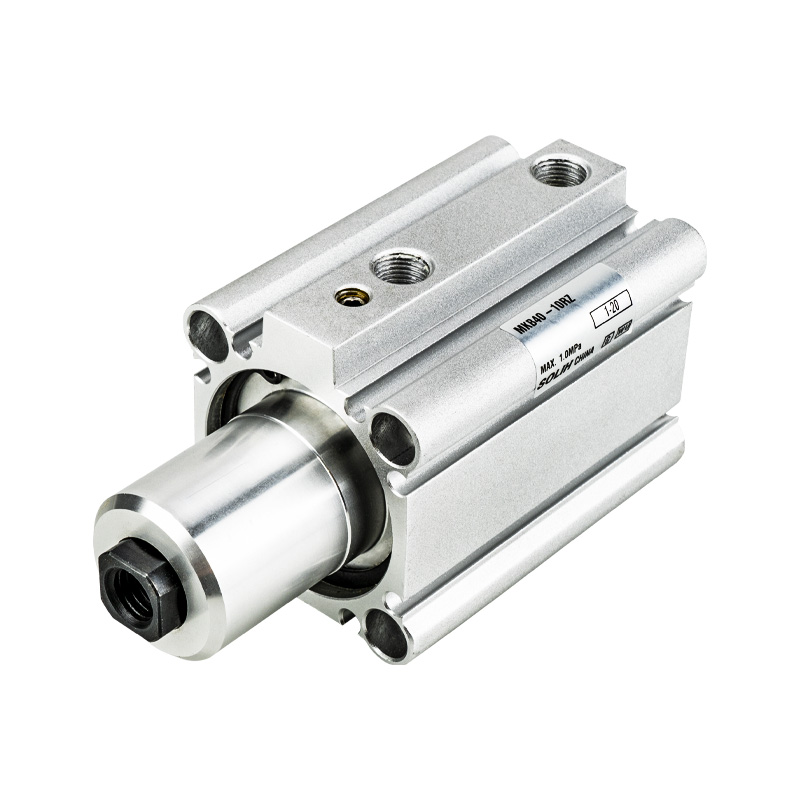

Cylindre de serrage rotatif série MK | Cylindre pneumatique 2 en 1 à rotation à 90° et pince linéaire

Marque : SOLH par Richge Technology

Présentation du produit et caractéristiques structurelles de base

     La série SOLH MK est un cylindre de serrage rotatif standard 2 en 1 intégrant une rotation de 90° et un mouvement de serrage linéaire. Il couvre des tailles d'alésage de φ12 mm à φ63 mm avec des courses de serrage standard allant de 5 mm à 50 mm. Doté d'une installation ultra-compacte, d'un couple d'inertie admissible 3 fois amélioré, d'un montage d'interrupteur magnétique sur 4 côtés et d'une rotation gauche/droite en option, ce cylindre est idéal pour les stations automatisées à espace limité pour le positionnement, le serrage et la fixation des pièces, servant de composant pneumatique de base pour les systèmes de montage automatisés standard.

1. Rotation composée et mouvement de serrage

• Séquence de travail: Rétracter → Rotation gauche/droite de 90° → étendre pour le serrage ; Séquence inverse : rétracter pour libérer la pince → rotation inversée de 90 ° → étendre pour réinitialiser.

• Positionnement de haute précision: Angle de rotation fixe de 90° avec une tolérance de ±5°, offrant d'excellentes performances anti-rotation et une précision de positionnement répétitive fiable.

2. Capacité de charge élevée améliorée

• Couple d'inertie 3 fois plus élevé: La nouvelle série MK améliorée triple le couple d'inertie autorisé, correspondant aux performances de charge lourde de la série MK2 traditionnelle, s'adaptant parfaitement au fonctionnement à grande vitesse et aux scénarios de serrage de pièces à grande inertie.

• Force de serrage puissante: Le modèle à alésage maximum φ63 fournit une forte force de serrage jusqu'à 12,4 kN à 0,5 MPa, garantissant un serrage stable et ferme pour les applications intensives.

3. Corps compact et installation multidirectionnelle flexible

• Structure fine et raccourcie: Conception de corps ultra-mince avec une longueur totale de 3 à 10 mm plus courte que les cylindres MK2 conventionnels, améliorant considérablement l'utilisation de l'espace pour les configurations d'équipement étroites et compactes.

• Montage d'interrupteurs multi-côtés: Prend en charge l'installation d'un interrupteur magnétique à 4 côtés (φ20/φ25 pour 2 côtés uniquement). La conception du commutateur intégré évite l'exposition et les interférences externes, permettant une disposition des circuits flexible et ordonnée.

• Méthode de montage universelle: Equipé de trous traversants et de trous filetés à double extrémité, compatibles avec le montage fixe direct et le montage sur bride pour répondre à diverses exigences d'assemblage.

4. Performances fiables et durables

• Mise en mémoire tampon stable: La structure à double effet avec tampons en caoutchouc bilatéraux réduit efficacement l'impact de fonctionnement, les vibrations et le bruit de fonctionnement pour un fonctionnement cyclique stable à long terme.

• Fonctionnement sans huile: Adopte une conception de lubrification professionnelle sans huile, adaptée aux environnements de travail propres et sans poussière.

• Configuration magnétique standard: Anneau magnétique intégré avec rainures de montage réservées pour les interrupteurs magnétiques, pratique pour la détection de la position de course.

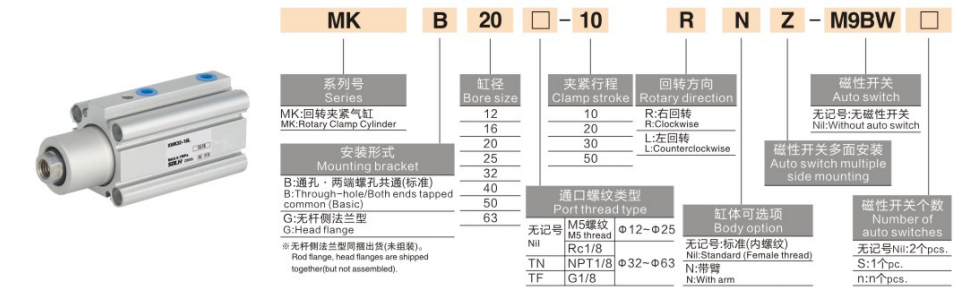

Règles complètes de dénomination des modèles et exemples de commande

1. Exemples de modèles typiques: MKB20-10RZ, MKB40-20LZ-M9BW

2. Exemples de commandes standard

• Rotation à droite standard: MKB25-15RZ (alésage φ25, course 15 mm, rotation dans le sens des aiguilles d'une montre, sans interrupteur)

• Rotation à gauche avec deux commutateurs: MKB32-20LZ-2S (alésage φ32, course 20 mm, rotation dans le sens inverse des aiguilles d'une montre, interrupteurs à double position)

• Type robuste à gros alésage: MKB63-50RZ (alésage φ63, course maximale de 50 mm, rotation à droite pour le serrage de charges lourdes)

Paramètres techniques généraux (20 ℃, condition standard 0,5 MPa)

1. Spécifications de base

• Mode de fonctionnement: Mouvement composé double effet (rotation 90° + serrage linéaire)

• Plage de pression de service: 0,1 ~ 1,0MPa ; Pression d'épreuve : 1,5 MPa

• Température ambiante: -10 ℃ ~ 70 ℃ (sans gel) ; -10 ℃ ~ 60 ℃ avec interrupteurs magnétiques installés

• Vitesse de fonctionnement des pistons: 50~200 mm/s

• Mode tampon: Tampon bilatéral en caoutchouc

• Mode de lubrification: Fonctionnement sans huile (aucune lubrification requise)

2. Données de force de serrage (unité : kN @0,5MPa)

3. Couple d'inertie admissible (unité : kg·m²)

4. Poids du produit (unité : kg à une course de 20 mm)

Scénarios d'application typiques

• Positionnement et serrage des pièces: Largement utilisé pour les montages de machines-outils, le positionnement de soudage, la fixation d'estampage et le serrage des stations d'assemblage. La conception intégrée de rotation et de serrage 2 en 1 simplifie la structure mécanique et économise de l'espace d'installation.

• Fixation de composants électroniques et de précision: Les caractéristiques sans huile et sans poussière conviennent parfaitement au serrage des plateaux de semi-conducteurs, au positionnement de la coque du téléphone et à la fixation de pièces de micro-précision, répondant aux exigences de propreté et de haute précision.

• Limitation automatisée des transferts: Idéal pour la limitation des tables rotatives, le positionnement des mécanismes de retournement et les stations de serrage rotatives à course courte, offrant des performances de mouvement composé stables et reproductibles.

• Stations de fixation robustes: Équipé d'une force de serrage élevée et d'une excellente capacité anti-déflexion, il est applicable au serrage de pièces lourdes, à la fixation de moules et aux scénarios de positionnement de précision à grande charge.

Guide de sélection rapide en 3 étapes

1. Sélection de la taille d'alésage: Sélectionnez la taille de l'alésage en fonction de la charge de serrage réelle. Assurez-vous que la force de serrage théorique ≥ charge réelle × 1,5 facteur de sécurité ; donner la priorité à un alésage φ40 ou plus pour les conditions de travail difficiles.

2. Sélection de trait: La course de serrage standard varie de 5 mm à 50 mm. Sélectionnez la course en fonction de la hauteur réelle de la pièce et réservez une marge de 3 à 5 mm pour éviter les interférences mécaniques.

3. Sélection de configuration

￮ Sens de rotation: Choisissez RZ (rotation dans le sens des aiguilles d'une montre vers la droite) ou LZ (rotation vers la gauche dans le sens inverse des aiguilles d'une montre) pour correspondre à la disposition de la station sur site.

￮ Détection de position: Sélectionnez la configuration à double interrupteur 2S pour acquérir des signaux à double position pour l'état de serrage et de relâchement.

Résumé en une phrase

     Le cylindre de serrage rotatif standard de la série SOLH MK intègre des fonctions de rotation à 90° et de serrage linéaire, avec un couple d'inertie 3 fois amélioré, un corps ultra-compact, un montage multidirectionnel et une forte capacité de serrage pour charges lourdes, servant de solution pneumatique optimale, peu encombrante et de haute stabilité, pour les stations de positionnement et de serrage automatisées des luminaires.
