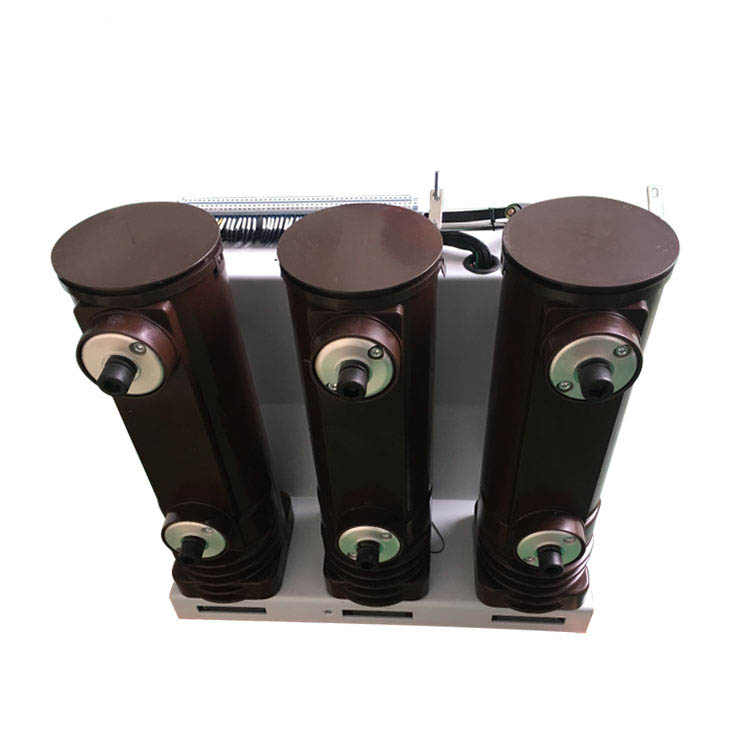

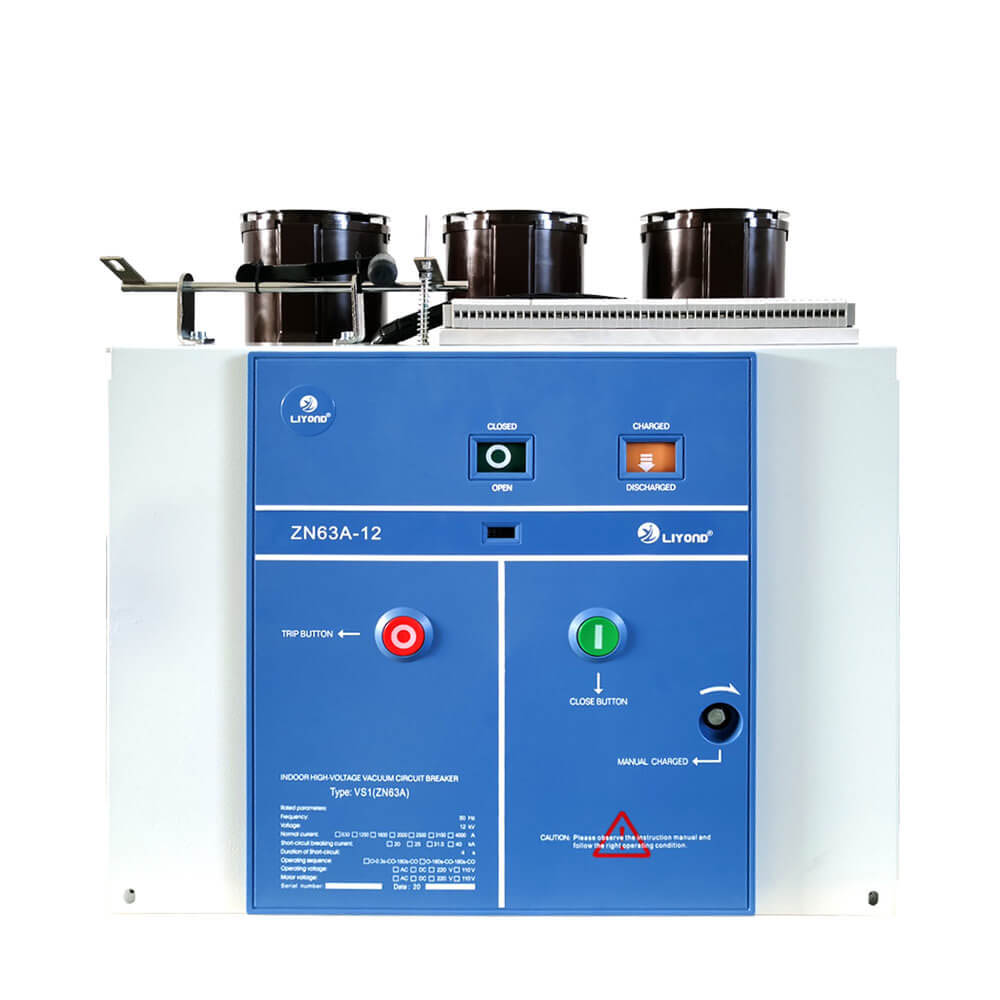

VS1-12 Moyen Tension Fixe Type d'isolation Cylindre Circuit VCB Panneau VCB

VS1-12 Moyen Tension Fixe Type d'isolation Cylindre Circuit VCB Panneau VCB

    VS1 (ZN63A) -12 Modèle Les poteaux d'interrupteur à vide de résine à haute tension intérieure s'appliquent au système d'alimentation de la tension nominale 12kV en tant qu'unité de protection et de commande pour l'équipement de réseau électrique et l'équipement d'alimentation industriel qu'il peut équiper de KYN28 (GZSS1), XGN, GG-1A et d'autres types de panneaux de garniture. Produits connexes: CARTEUR ISOLÉ, CARTEUR DE FUSE ET transformateur à main levée

    VS1 (Zn63a) -12-seseries de disjoncteur intérieur avec un cylindre isolé commun est un équipement de distribution de puissance intérieur à trois phrases A.C. 50 Hz avec la tension nominale de 12 kV. Il est utilisé pour protéger le contrôle de l'équipement électrique dans les domaines de l'industrie et de l'entreprise minière, des centrales électriques et de la sous-station. Ce type disjoncteur de vide est conforme aux normes nationales et à la stipulation de la norme IEC, la capacité atteint la note de M2-E2-C2.

    Le produit adopte la manière d'isolation composite, le fonctionnement chargé à ressort et le mécanisme de poussée de tige, avec les caractéristiques de petit volume, de conception compacte et de fonctionnement fiable. Il peut facilement correspondre à l'appareillage de commutation et répondre aux demandes des «cinq prévention».

    Ce type de disjoncteur à vide peut être utilisé pour de nombreux types d'appareillage comme KYN28 (GZS1). Cette série de produits comprend: VCB Truck Isolement Truck and Fuse Truck, etc.

Caractéristiques structurelles

1.Ce série de VCB est utilisé une conception intégrée pour le mécanisme de fonctionnement et le corps VCB avec une arrangement raisonnable, magnifique et compact.

2. Cette série de maison d'isolation verticale adaptée par le VCB contre l'impact en raison des conditions météorologiques différentes, il peut effectivement prévenir les dommages par les facteurs extérieurs.

3.Les deux unités d'installation différentes de type fixe et de type de retrait peuvent répondre aux différentes exigences pour des appareils de commutation différents.

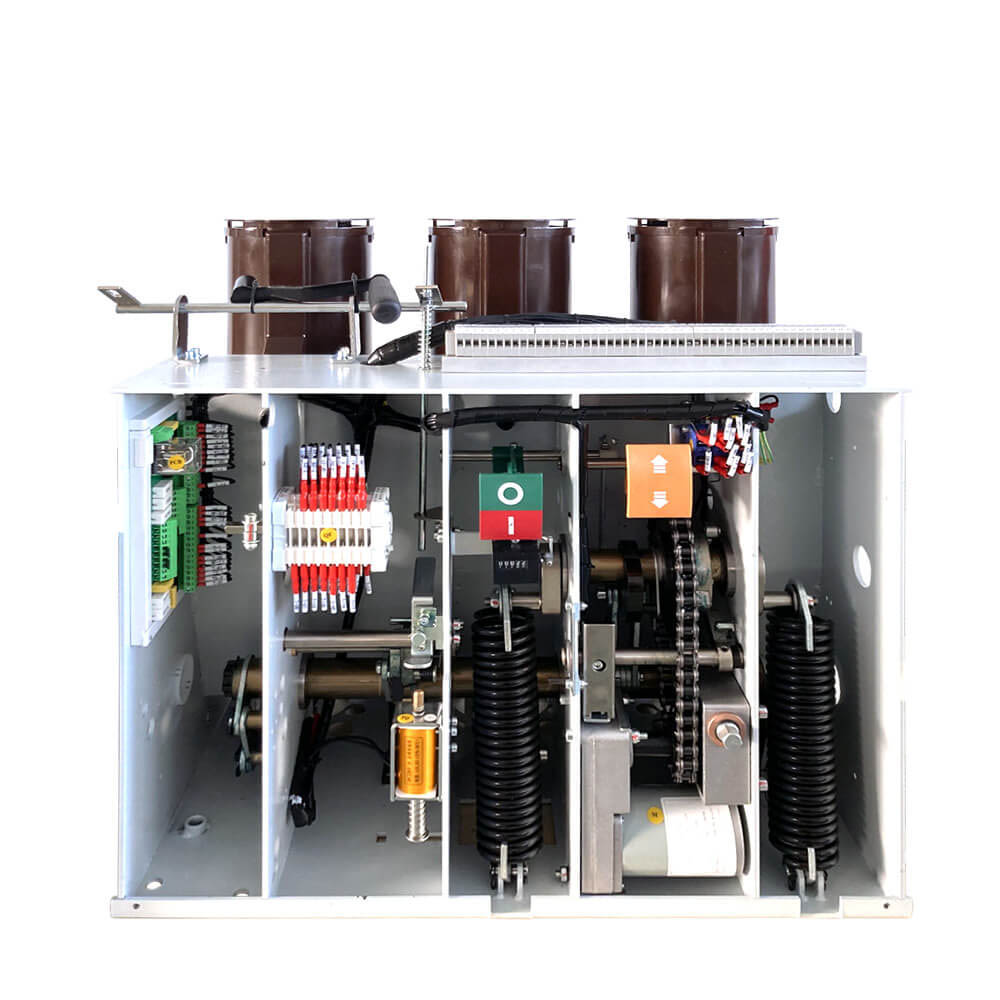

4. La chambre d'extinction de l'arc et le mécanisme de fonctionnement du disjoncteur sont disposés dans une configuration avant et connectés dans son ensemble grâce à un mécanisme de transmission.

5.Le cylindre isolant est formé à l'aide du nouveau processus APG (gélification automatique de la pression).

6. Les jupes et les côtes de renforcement sont ajoutées au cylindre isolant, ce qui améliore le niveau d'isolation et la capacité de résister aux courants dynamiques.

7.La chambre d'extinction à l'arc à vide est installée à l'intérieur du cylindre isolant, empêchant efficacement les dommages et la contamination de surface causés par des objets étrangers, tout en réduisant la taille globale du disjoncteur.

8.Le mécanisme de fonctionnement adopte une conception d'énergie stockée à ressort, offrant des fonctions de stockage d'énergie électriques et manuelles.

9. Un dispositif tampon avancé et rationnel garantit qu'il n'y a pas de rebond lors de la déconnexion, réduisant l'impact et les vibrations de la déconnexion.

Réglage 10No nécessaire et a un fonctionnement minimal de maintenance ou sans maintenance.

11.La durée de vie mécanique peut atteindre jusqu'à 20 000 opérations

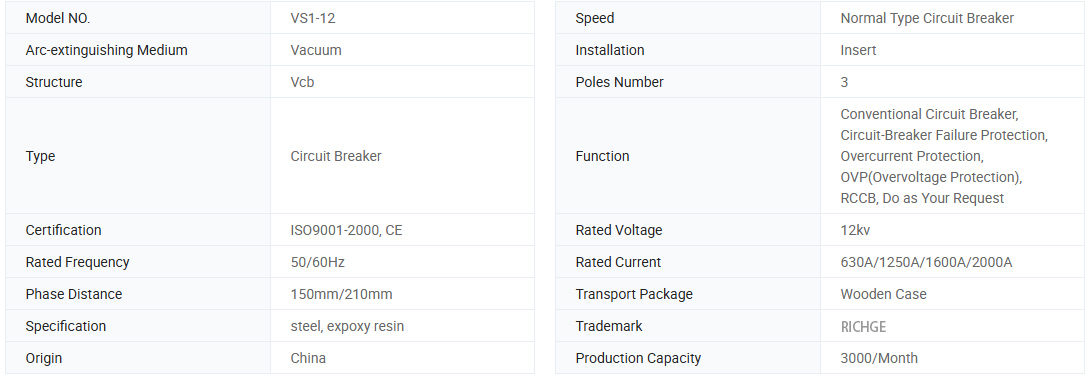

Informations de base.

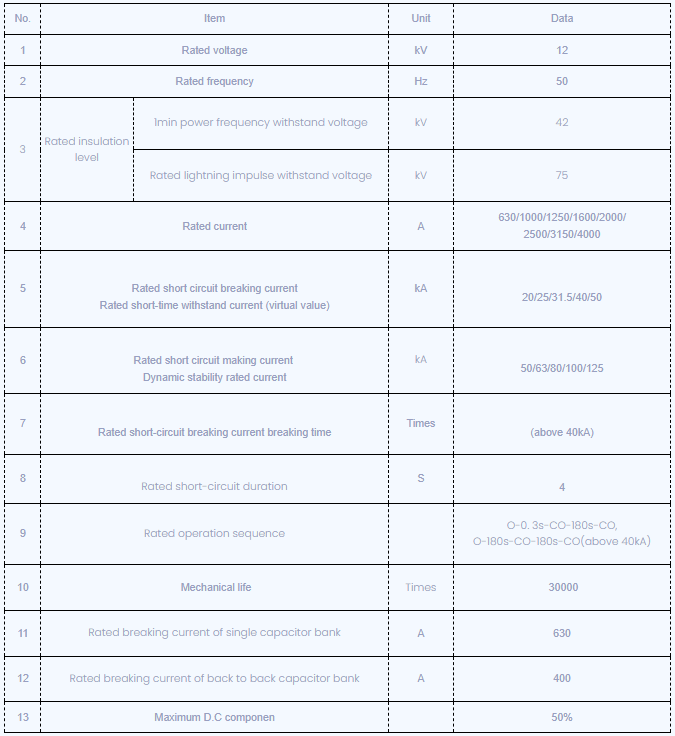

Paramètres techniques

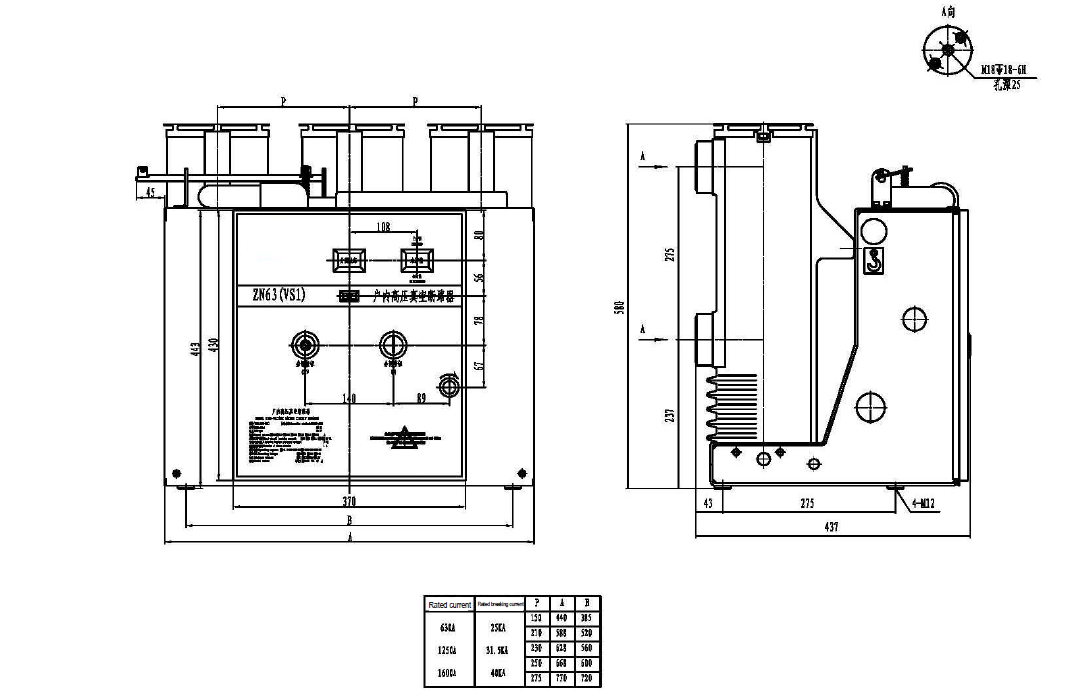

Dessins techniques

Appliquer des conditions ambiantes:

1. Température ambiante: -10 ℃ - + 40 ℃

2. Humidité ambiante: l'humidité moyenne d'une journée ne devrait pas dépasser 95%; L'humidité moyenne d'un mois ne devrait pas dépasser 90%;

3. Intensité du tremblement de terre: ne dépasse pas 8 degrés

4. Pression de vapeur saturée: la pression moyenne d'une journée ne devrait pas dépasser 2. 2kpa, la pression moyenne d'un mois ne devrait pas dépasser 1,8 kPa;

5.La hauteur au-dessus du niveau de la mer: moins de 1000 mètres; (sans compter les exigences spéciales)

6.1t doit être installé dans les endroits sans feu, explosion, saleté grave, corrosion chimique et ration violente VS1.
