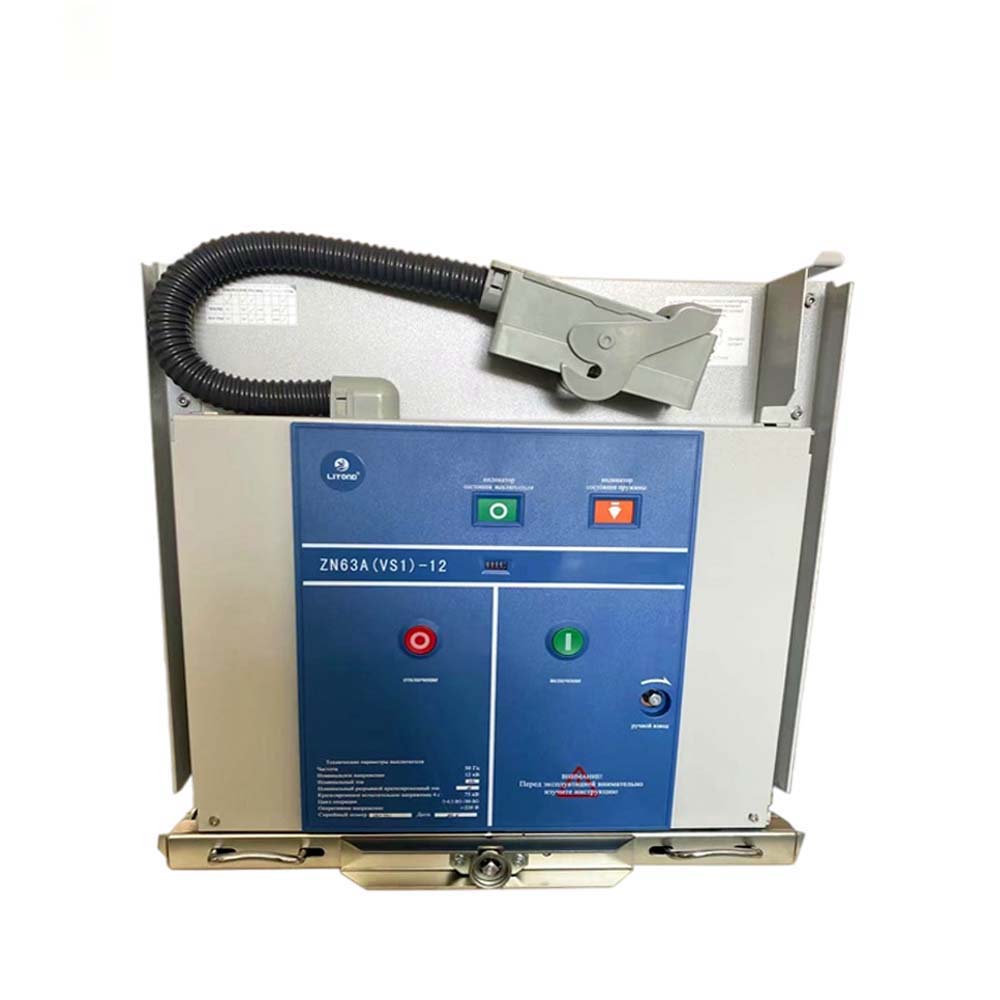

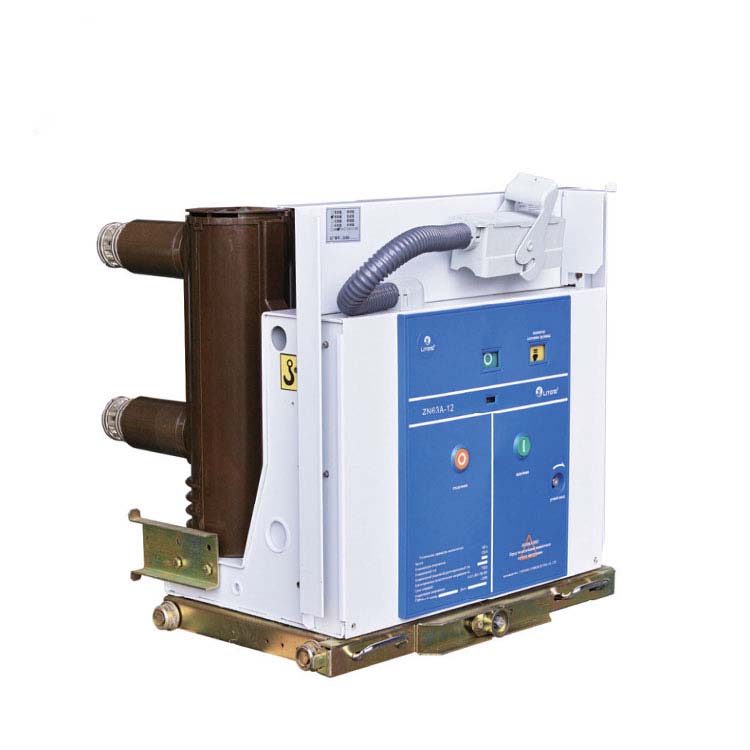

VS1-12 / ZN63-12 disjoncteur de circuit à vide intérieur retrait

VS1-12 / ZN63-12 disjoncteur de circuit à vide intérieur retrait

     VS1 / ZN63-12 Le disjoncteur à vide à haute tension intérieur s'applique au système d'alimentation de la tension nominale 12kV en tant qu'unité de protection et de commande pour l'équipement de réseau électrique et l'équipement d'alimentation industriel. Il peut équiper de Kyn28 (GZS1), XGN, GG-1A et d'autres types de panneaux d'appareillage. Produits connexes: CARTEUR ISOLÉ, CARTEUR DE FUSE ET transformateur à main lecteur à main.

1. VOYAGE D'INSTALLATION: Type de retrait, type fixe, type monté latéral;

2. Mécanisme de fonctionnement: mécanisme de fonctionnement du ressort, mécanisme de fonctionnement magnétique permanent;

3. Type de pôle: pôle assemblé, poteau intégré;

4. Application: Switch-Gread Kyn28-12, XGN-12.

5. Plug secondaire: 58 pins, 64 pins.

Caractéristiques

1. La chambre d'extinction de l'arc et le mécanisme de fonctionnement du disjoncteur sont disposés en configuration avant et connectés dans son ensemble grâce à un mécanisme de transmission.

2. Le cylindre isolant est formé à l'aide du nouveau processus APG (Gélation automatique de pression).

3. Les jupes intimes et les côtes de renforcement sont ajoutées au cylindre isolant, ce qui améliore le niveau d'isolation et la capacité de résister aux courants dynamiques.

4. La chambre d'extinction à arc à vide est installée à l'intérieur du cylindre isolant, empêchant efficacement les dommages et la contamination de surface causés par des objets étrangers, tout en réduisant la taille globale du disjoncteur.

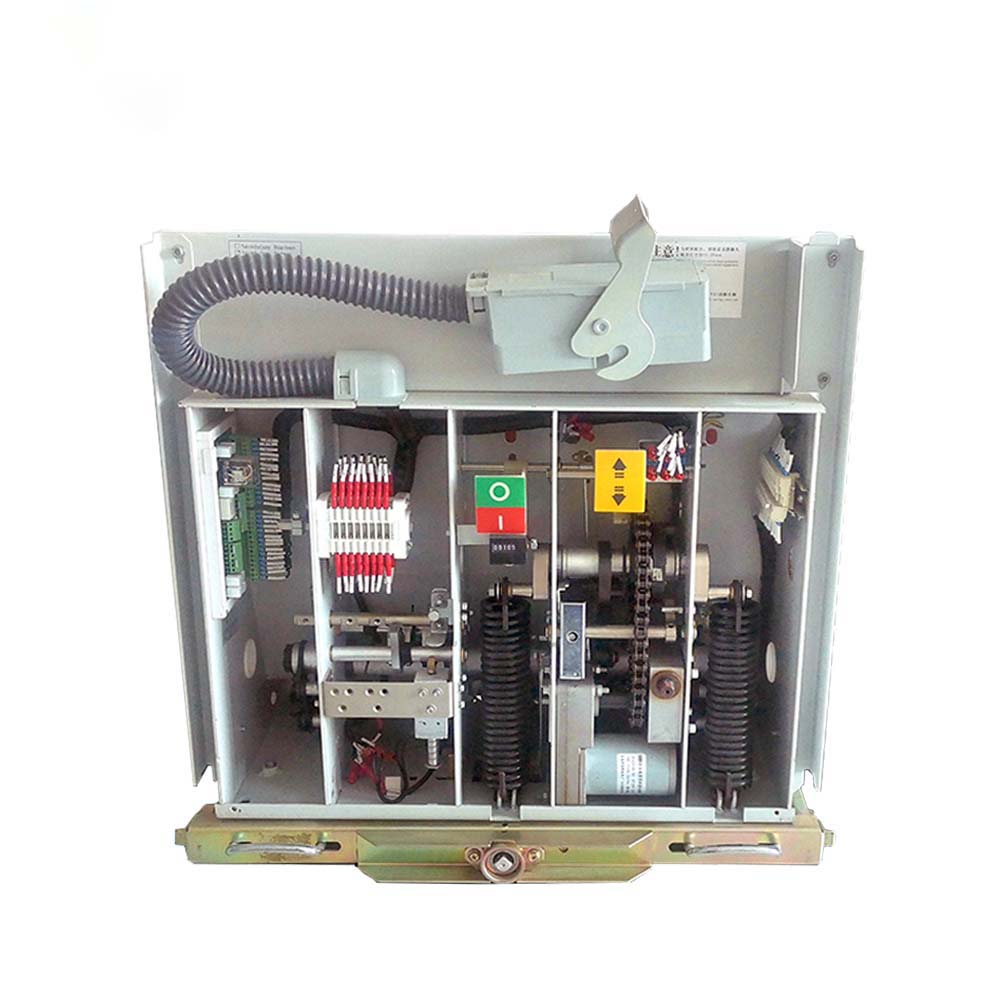

5.Le mécanisme de fonctionnement adopte une conception d'énergie stockée à ressort, offrant des fonctions de stockage d'énergie électriques et manuelles.

6. Un dispositif tampon avancé et rationnel garantit qu'il n'y a pas de rebond lors de la déconnexion, réduisant l'impact et les vibrations de la déconnexion.

7. Aucun ajustement nécessaire et a un fonctionnement minimal de maintenance ou sans maintenance.

8.La durée de vie mécanique peut atteindre jusqu'à 20 000 opérations

 Normes de produits

1. IEC62271-100 UNE COMMUTATION HAUTEUR DE TENSION ET CONTRÔLE PARTIE 100: Circuit-Breakers

2. GB1984 Circuit Haute-Tentage-Circuit-Breakers

3. GB / T11022 Spécifications communes pour les normes de commutation et de contrôle à haute tension

4. JB / T 3855 Circuit à vide à haute tension

5. DL / T402 Spécification des briseurs de circuits AC à haute tension

Informations de base.

Implication du modèle

Paramètres techniques

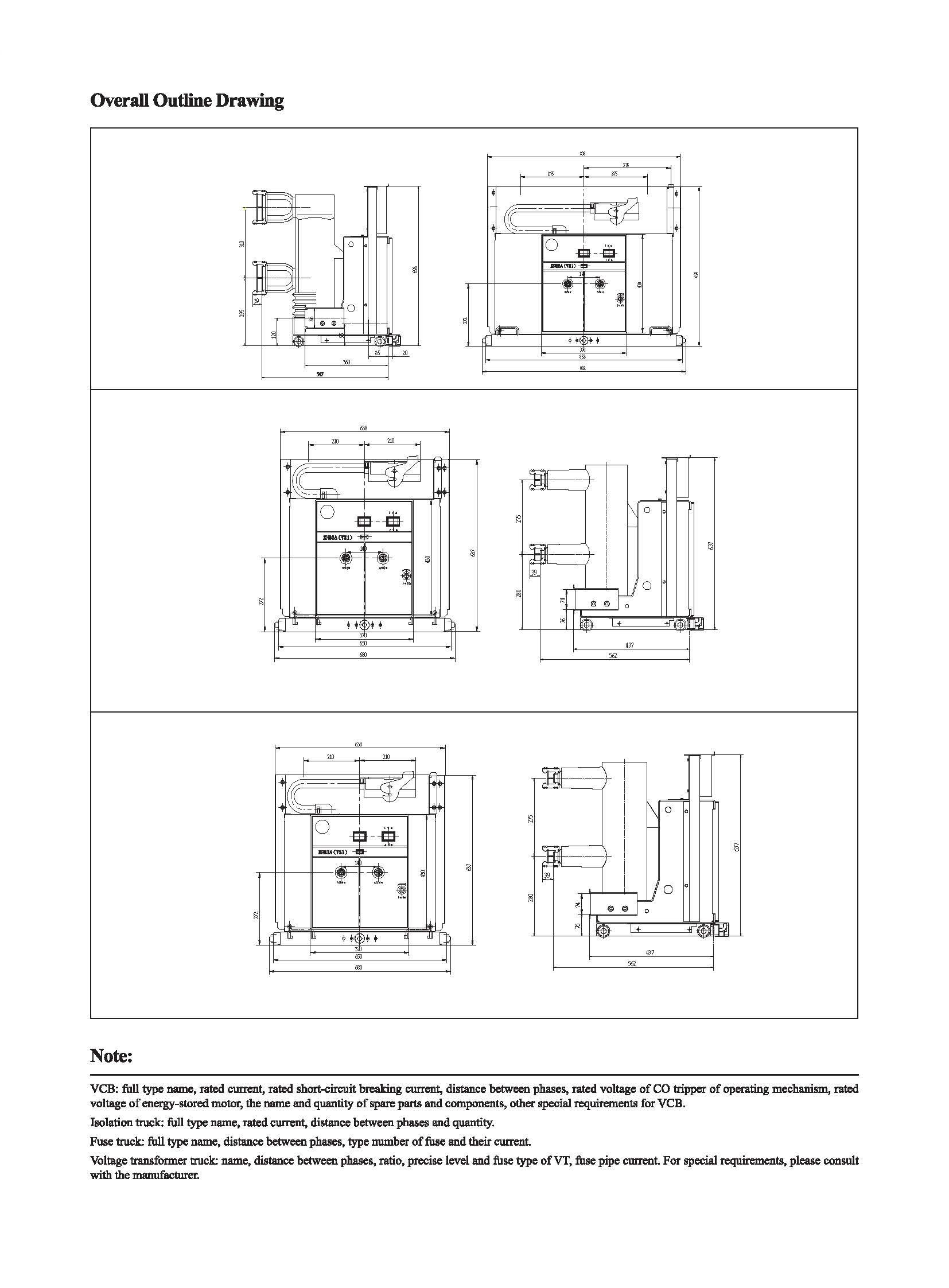

Dessins techniques

Conditions de fonctionnement

1. La température ambiante n'est pas supérieure à + 40 ° C et n'est pas inférieure à -15 ° C (le stockage et le transport à -30 ° C sont autorisés);

2. L'altitude n'est pas supérieure à 1000 m;

3. Température relative: la moyenne quotidienne ne dépasse pas 95% et la moyenne mensuelle, la valeur ne dépasse pas 90%, la valeur moyenne quotidienne de la pression de vapeur saturée ne dépasse pas 2,2 × 10-'MPA, et la valeur moyenne mensuelle n'est pas supérieure à 1,8 × 10MPA;

4. L'intensité sismique ne dépasse pas 8 degrés;

5.Il y a un incendie, un risque d'explosion, une pollution grave, des lieux soumis à une corrosion chimique et à des vibrations graves.
