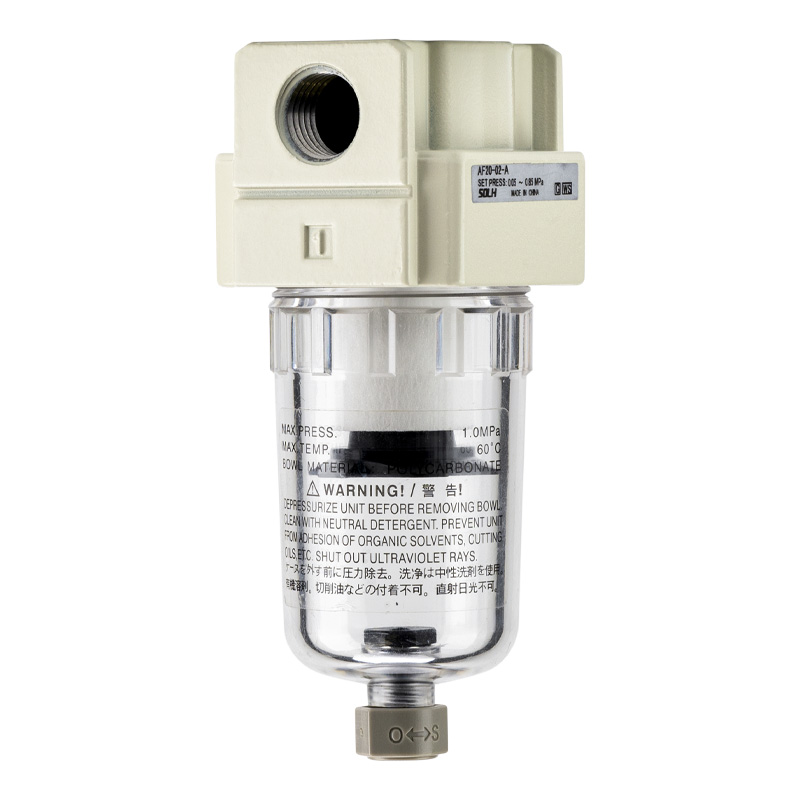

Filtre à air pneumatique série AF

Filtre à air pneumatique série AF | Pré-filtre à air comprimé SOLIH pour système de traitement des sources d'air

Marque : SOLIH par Richge Technology | Filtre de purification d'air pneumatique industriel

1. Présentation du produit

     Le filtre à air SOLIH série AF est lecomposant principal de pré-filtre du système de traitement pneumatique de la source d'air. Il adopte une double structure de filtration composée d'une séparation centrifuge de l'eau par tourbillon et d'un élément filtrant en fibre, qui élimine efficacement l'eau liquide, le brouillard d'huile, la poussière, la rouille et les particules solides de l'air comprimé. Il protège efficacement les composants pneumatiques en aval tels que les électrovannes, les vérins et les outils pneumatiques contre la contamination et l'usure. Le filtre AF prend en charge un assemblage modulaire et peut être parfaitement combiné avec des vannes de régulation de pression AR et des lubrificateurs AL pour former des combinaisons de traitement de source d'air AC à deux ou trois unités, servant de principale garantie de purification pour les systèmes pneumatiques industriels.

2. Spécification complète du modèle et de la taille du port

3. Paramètres techniques de base

4. Règles et définition de codage du modèle

  Définition du modèle standard

     • AF2000-02: Filtre pneumatique série AF, taille 2000, port fileté Rc1/4, type de drainage manuel standard

     • AF4000-04D: Filtre pneumatique série AF, taille 4000, port fileté Rc1/2, type de drainage automatique

  Explication de la règle du code

     • AF: Code de série de filtre à air

     • 2000/3000/4000/5000: Taille du corps et niveau de débit

     • 02/04: Spécification du port de filetage

     • Suffixe D: Fonction de vidange automatique (pas de suffixe pour la vidange manuelle standard)

5. Avantages principaux du produit

     • Filtration double efficacité: La structure de tourbillon centrifuge avant sépare rapidement l'eau liquide et les grosses impuretés, tandis que l'élément filtrant arrière en fibre haute densité de 5 μm intercepte les poussières fines et les particules, permettant une purification en profondeur en plusieurs étapes de l'air comprimé.

     • Options de drainage double: Equipé d'une vidange manuelle standard pour les équipements intermittents conventionnels ; Version optionnelle de drainage automatique (-D) pour un équipement en fonctionnement continu 24 heures sur 24, évitant l'omission de maintenance manuelle.

     • Conception de combinaison modulaire: La structure modulaire standard prend en charge un épissage sans couture avec un régulateur de pression AR et un brumisateur d'huile AL, assemblant librement des groupes de traitement de source d'air à deux ou trois unités, pratique pour l'installation d'équipements et l'intégration de pipelines.

     • Fonctionnement sûr et visuel: Équipé d'un couvercle de protection pour éviter les dommages et les débris volants ; L'affichage intégré de la différence de pression reflète intuitivement l'état de colmatage des éléments, rappelant aux utilisateurs le remplacement et l'entretien en temps opportun.

     • Large adaptabilité et stabilité: Fonctionnement stable sous une large plage de pression de 0,15 à 0,9 MPa et un environnement de température de -5 à 60 ℃, adapté à diverses conditions difficiles d'atelier industriel.

6. Scénarios d'application typiques

     • Purification du pipeline principal du compresseur d'air: Filtration et purification centralisées des sources d'air pour les principaux circuits de gaz des ateliers d'usine afin d'améliorer la qualité globale de l'air.

     • Équipement industriel d’automatisation: Soutenir la purification des machines automatisées, des machines-outils, des équipements d'emballage et des équipements de production électroniques pour stabiliser le fonctionnement pneumatique.

     • Scénarios industriels de haute précision: Purification de la source d'air préalable pour la pulvérisation, le soudage, les instruments de précision et les compteurs afin d'éviter les interférences d'impuretés affectant la précision du traitement.

     • Protection des composants pneumatiques: Utilisé comme filtre frontal pour les cylindres, les électrovannes et les outils pneumatiques afin de réduire l'usure des composants et de prolonger la durée de vie.

7. Directives d'entretien quotidien

     • Drainage régulier: Vidangez périodiquement l'eau accumulée dans la coupelle du filtre pour vous assurer que le niveau d'eau est inférieur à la ligne d'avertissement et empêcher l'eau liquide de s'écouler en aval.

     • Remplacement des éléments en temps opportun: Remplacez l'élément filtrant en fibre lorsque la différence de pression d'air augmente de manière évidente ou après 6 à 12 mois d'utilisation régulière pour garantir l'efficacité de la filtration.

     • Installation standard: Installez verticalement strictement selon la flèche de débit d'air sur le corps de la vanne pour garantir des performances normales de filtration et de séparation de l'eau.

Résumé en une phrase

     Le filtre à air de la série SOLIH AF adopte une double structure de filtration centrifuge et fibreuse, avec une purification de haute précision de 5 μm, des modes de vidange doubles et une fonction de combinaison modulaire, étant le composant de purification frontal le plus essentiel pour les systèmes industriels de traitement de source d'air pneumatique afin de protéger les équipements pneumatiques en aval.
