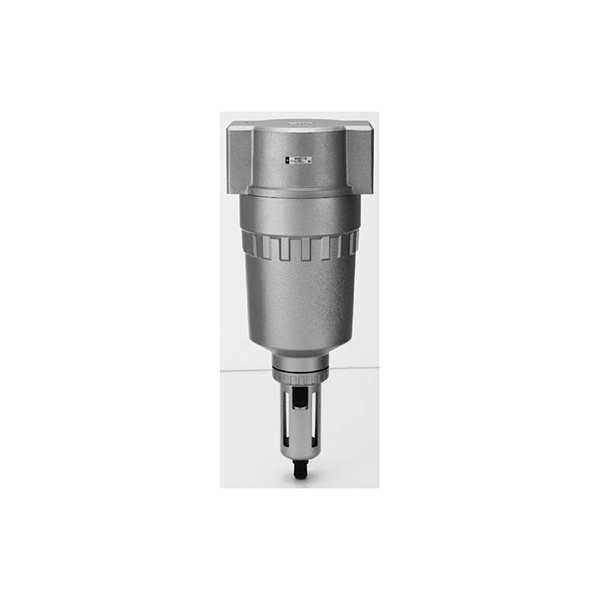

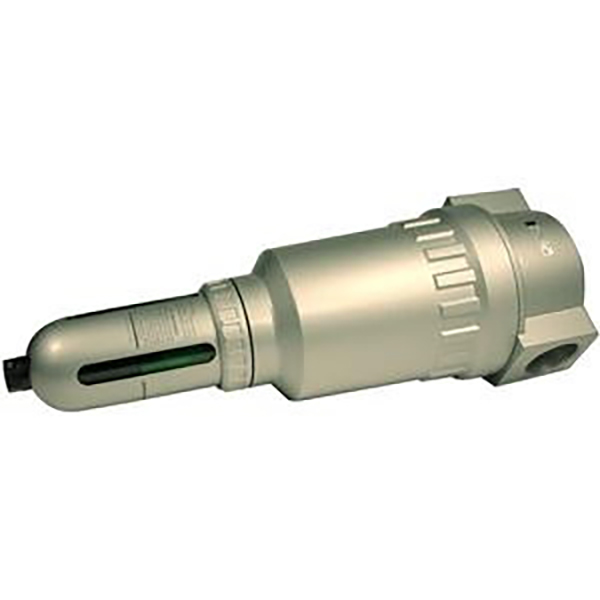

Filtre à air à haut débit de grande capacité série AF800/AF900

Marque:SOLH par Richge Technology

Présentation du produit

     SOLH AF800 et AF900 sont des filtres à air industriels de gros calibre et de grande capacité pour canalisation principale, entièrement interchangeables en dimensions et en performances avec les AF800/AF900 d'origine SMC. Conçu pour la source d'air principale du compresseur d'air, l'alimentation en air centralisée sur toute la ligne de production et les systèmes pneumatiques à haut débit d'îlot multi-vannes. Différentes des petites unités de service d'air divisé AF200/300/400, elles sont dotées d'un canal d'écoulement surdimensionné, d'un débit de traitement ultra-élevé et d'un bol de collecte d'eau de grande capacité.

     Il sépare par centrifugation les impuretés de l'eau condensée, de la rouille et de la poussière à l'intérieur de l'air comprimé, protégeant entièrement les électrovannes en aval, les cylindres, les éjecteurs à vide et les grands actionneurs pneumatiques, réduisant considérablement le taux de défaillance de l'ensemble de la conduite pneumatique.

Deux spécifications complètes :

   1.  AF800 : débit moyen élevé, port G1¼ / G1½ (1,25 / 1,5 pouces)

   2.  AF900 : filtre de pipeline principal extra large, port G2 (2 pouces)

     Accessoires en option : Purge manuelle/purge automatique à flotteur, élément filtrant multigrade, bol en PC transparent/bol antidéflagrant en métal. Largement adapté aux groupes de machines-outils, aux lignes de production de batteries au lithium, aux ateliers de peinture et aux équipements chimiques complets avec une demande de source d'air de grande puissance.

Règle complète de codage du modèle

   Format du code de commande complet : AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900 : Code de série pour filtre à air haut débit de grande capacité

    2. F12 / F16 / F20 : taille du filetage du port

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Suffixe du milieu : type de drain

     -- Vierge : purge manuelle standard

     -- AD47 : purge automatique à flotteur normalement fermé NC (pour bol PC, pas de fuite d'air après l'arrêt de l'équipement)

     -- AD48-6 : PAS de vidange automatique à flotteur normalement ouvert (pour bol en métal en nylon, drainage automatique continu)

   4. Suffixe de fin : option de matériau pour le bol d'eau

     -- Vierge : bol PC transparent standard + couvercle de protection anti-collision en métal

     -- M : Bol en métal antirouille avec fenêtre d'observation du niveau de liquide (pour environnements extérieurs poussiéreux, huileux et difficiles)

     -- MG : Bol en métal avec jauge de niveau de liquide intégrée pour l'observation à distance du volume d'eau

   5. Précision de l'élément filtrant personnalisable :

     -- Norme 5μm ; en option 2 μm haute précision, filtre grossier 10/20/40/70/100 μm

Tableau des spécifications techniques du noyau universel

Structure interne et principe de fonctionnement de la filtration

  1. Étape 1 : Structure du guide de séparation de l'eau par centrifugation

     -- Le flux d'air tourne à grande vitesse dans la direction tangente ; la force centrifuge projette de l'eau condensée liquide, des gouttelettes d'huile et de grosses particules de rouille sur la paroi intérieure du bol, qui se déposent au fond par gravité. Plus de 95 % des polluants liquides sont pré-séparés pour réduire la charge de l'élément filtrant et prolonger le cycle de remplacement.

  2. Étape 2 : élément filtrant en fibre multicouche

     -- L'air comprimé après déshydratation centrifuge passe à travers une cartouche filtrante en fibres multicouches pour intercepter les minuscules poussières solides et les fines particules d'aérosol d'huile. La version haute précision de 2 μm fournit une source d’air ultra propre pour les vannes proportionnelles de précision et les circuits de vide.

  3. Cloison de déflecteur anti-éclaboussures d'eau intégrée au-dessus du bol

     --  Isole l'eau décantée au fond pour éviter l'entraînement secondaire de l'eau liquide par le flux d'air dans la canalisation d'air propre.

  4. Bol d'eau amovible + ensemble de vidange

     Vanne de vidange intégrée en bas avec deux solutions de drainage :

     -- Vidange manuelle : appuyez sur le bouton du bas pour évacuer manuellement l'eau accumulée.

     -- Purge automatique du flotteur : le flotteur monte lorsque l'eau atteint le seuil pour ouvrir automatiquement le drainage, fonctionnement sans surveillance pour les lignes de production continues

   5. Corps principal en alliage d'aluminium anodisé dur

     -- Grand canal d'écoulement direct avec une résistance au débit d'air ultra faible, alimentation en air stable sans chute de pression évidente en pleine charge.

     -- charge à grand débit ; traitement de surface anti-huile et anti-corrosion.

Accessoires en option et guide de sélection des matériaux

   1. Trois options de bols d’eau

   1.1 Bol PC transparent standard (par défaut d'usine)

     -- Avantage : observation visuelle du niveau d'eau en temps réel, équipée d'une coque métallique anti-collision pour éviter la casse causée par les chutes de fer de l'atelier. Convient aux lignes de production automatisées ordinaires intérieures sèches.

   1.2 Bol de protection en métal nylon (suffixe M)

     -- Avantage : résistance élevée aux chocs, résistance aux fluides de coupe et aux UV, aucun risque de fissuration fragile. Idéal pour les peintures huileuses poussiéreuses et les conditions de travail difficiles des machines-outils à haute température.

   1.3 Cuve métallique avec jauge de niveau de liquide (suffixe MG)

     -- Fenêtre d'observation externe sur corps métallique, volume d'eau lisible pour les environnements antidéflagrants fermés et protégés de la lumière, préféré pour les ateliers chimiques et antidéflagrants.

   2. Tableau de comparaison de deux modèles de vidange automatique

  3. Guide de sélection de précision des éléments filtrants

     -- Filtre standard de 5 μm : universel pour la plupart des machines-outils, des cylindres et des électrovannes, meilleur rapport qualité-prix

     -- Filtre haute précision 2μm : Éjecteurs sous vide, régulateurs proportionnels de précision, circuits d'air propre pour lignes de production électronique 3C

     -- Filtre grossier 10 ~ 100 μm : pré-filtre primaire à la sortie du compresseur d'air pour protéger les composants de la source d'air de précision en aval

Avantages concurrentiels des produits de base

   1. Résistance au débit ultra faible à grand alésage

     - Corps de vanne directe de 1,25/1,5/2 pouces avec une section de débit beaucoup plus grande que la petite série AF. Atténuation minimale de la pression lors de l'action synchrone des îlots multi-cylindres et multi-soupapes, poussée de sortie stable pour tous les équipements.

   2. Chambre de stockage d'eau de grande capacité

     -- Le bol de grand volume de 45 cm³ réduit la fréquence de drainage fréquente, parfait pour une filtration centralisée sur la canalisation principale du compresseur d'air.

  3. Couverture complète pour les conditions de travail difficiles

     -- Sélection gratuite de bols transparents antidéflagrants en PC/métal, applicables aux environnements intérieurs, extérieurs, poussiéreux et antidéflagrants chimiques.

  4. Solution complète de source d'air assortie

     -- Peut être combiné avec un régulateur de pression à grand débit AR800/AR900 et un lubrificateur à brouillard d'huile AL800/AL900 pour former un ensemble de service aérien de grande capacité à deux unités AFC/AC à trois unités, une unité de traitement principale complète de la source d'air.

  5. Entièrement interchangeable avec les marques importées

     -- Dimension de montage, spécifications de filetage et taille d'élément filtrant cohérentes avec les grandes marques internationales. Remplacement direct pour la rénovation de la canalisation principale du compresseur d'air sans modifier les canalisations ou les supports.

  6. Faible entretien et longue durée de vie

     -- La pré-séparation centrifuge ralentit la vitesse de contamination des éléments filtrants ; La cartouche filtrante peut être démontée, nettoyée et réutilisée pour réduire le coût de remplacement des consommables.

Solutions complètes standard d'adaptation des sources d'air

  1. Solution 1 : Assemblage à 3 unités de la source d'air principale de la chaîne de production robuste

     -- Sortie du compresseur d'air → Filtre AF900-F20 + Régulateur AR900 + Lubrificateur AL900 (unité AC900 en trois pièces) → Branchement de canalisation principale en nylon PA → Îlots de vannes 4 V, cylindres à table rotative MSQ, consoles de commande au pied 4F à chaque station

  2. Solution 2 : Assemblage à deux unités sans huile pour batteries au lithium antidéflagrantes et ateliers de peinture

     -- Canalisation principale du compresseur d'air → filtre à bol métallique AF800-F16 + régulateur AR800 (AFC800 deux unités, retirer le lubrificateur) → électrovannes antidéflagrantes 50-VFE/50-VPE + stations de saisie d'éjecteur sous vide ZU

  3. Solution 3 : Alimentation en air centralisée pour les petits groupes de machines-outils

     -- Filtre haut débit AF800-F12 (G1¼) → Pipeline principale multivoie PU/PA alimentant plusieurs machines-outils avec clapets de pied 3F, cylindres standard SC et soufflettes C110.

Scénarios d'application industrielle typiques

     -- Grands groupes de machines-outils CNC, source d'air principale pour équipements d'estampage et de rivetage lourds

     -- Revêtement de batterie au lithium, lignes de production automatisées antidéflagrantes d'assemblage de cellules

     -- Ateliers antidéflagrants de peinture de véhicule complet d'automobile, d'encre et de poussière

     -- Grandes lignes de conditionnement, tri logistique, alimentation en air centralisée multi-stations

     -- Contrôle automatique de vanne de pipeline chimique, pétrole et gaz prenant en charge un équipement pneumatique complet

     - Pré-filtre primaire à l'entrée hôte de la salle du compresseur d'air pour protéger les composants de précision de la source d'air en aval.

Notes de spécifications de sélection et de fonctionnement

  1. Règle de sélection de flux

     -- Si la consommation totale d'air des bouteilles et des îlots de vannes sur une seule canalisation dépasse 6 000 L/min, AF800 doit être sélectionné ; plus de 12 000 L/min, choisissez AF900. Les petits AF200/300 ne peuvent pas supporter un débit élevé, ce qui entraîne une chute de pression importante et une poussée insuffisante du cylindre.

  2. Ligne rouge de sélection de bol

     -- Il est interdit d'utiliser un bol transparent en PC standard pour la peinture, les environnements huileux de fluide de coupe, l'air libre extérieur et les zones antidéflagrantes. Doit passer à la version métallique M/MG pour éviter les risques de sécurité causés par les fissures et les fuites d'eau après l'impact.

  3. Règle obligatoire pour les circuits à vide

     -- Les lignes de production de saisie sous vide adoptent uniquement un assemblage à deux unités AFC (sans lubrificateur). Le lubrificateur à brouillard d'huile AL ne peut pas être connecté en série afin d'éviter que l'huile lubrifiante ne bloque les buses des éjecteurs à vide ZU/ZB.

  4. Norme de sens d'installation

     -- Flèche de flux d'air IN/OUT imprimée sur le dessus du corps de la vanne, installez-la strictement en suivant la direction d'entrée d'air de la flèche ; Le bol d'eau doit être orienté verticalement vers le bas pour assurer un tassement et une collecte normaux de l'eau condensée.

  5. Exigences du cycle de maintenance

     -- Bol PC : vérifiez quotidiennement l'eau accumulée ; le modèle à vidange automatique inspecte le blocage du flotteur une fois par semaine

     -- Élément filtrant standard de 5 μm : nettoyer tous les 30 jours, remplacer tous les 15 jours dans des conditions de forte poussière

     -- Élément filtrant de haute précision de 2 μm : remplacer tous les 15 jours

     -- Avant l'entretien : fermez le robinet d'arrêt manuel principal avant du HSV, évacuez la pression résiduelle de la canalisation avant de retirer le bol et la cartouche filtrante.

Résumé en une phrase

     Le filtre à air pour pipeline principal de grande capacité SOLH AF800/AF900 adopte une structure de pré-séparation centrifuge avec un débit ultra-élevé de 12 000 ~ 20 000 L/min, une vidange automatique à flotteur en option et un bol d'eau transparent/métal antidéflagrant, correspondant à AR/AL800/900 pour former une unité complète de service d'air de grand calibre comme équipement primaire de séparation de l'humidité et des impuretés pour les conduites principales du compresseur d'air, la batterie au lithium, la peinture et les systèmes d'alimentation en air centralisés des machines-outils lourdes.
